تكوين Azure Route Server وإدارته

توضح لك هذه المقالة كيفية تكوين Azure Route Server وإدارته باستخدام مدخل Microsoft Azure أو Azure PowerShell أو Azure CLI. يمكنك معرفة كيفية إضافة أقران بروتوكول بوابة الحدود (BGP) وإزالتها، وتكوين تبادل المسار مع بوابات الشبكة الظاهرية، وإدارة تفضيلات التوجيه.

المتطلبات الأساسية

بوابة

• حساب Azure مع اشتراك نشط. أنشئ حساباً مجاناً.

• خادم توجيه.

بوويرشيل

• حساب Azure مع اشتراك نشط. أنشئ حساباً مجاناً.

• خادم توجيه.

• Azure Cloud Shell أو Azure PowerShell.

  تعمل الخطوات الواردة في هذه المقالة على تشغيل أوامر Cmdlets Azure PowerShell بشكل تفاعلي في Azure Cloud Shell. لتشغيل cmdlets في Cloud Shell، حدد Open Cloud Shell في الزاوية العلوية اليسرى من كتلة التعليمات البرمجية. حدد نسخ لنسخ التعليمات البرمجية ثم لصقها في Cloud Shell لتشغيلها. يمكنك أيضا تشغيل Cloud Shell من داخل مدخل Microsoft Azure.

  يمكنك أيضا تثبيت Azure PowerShell محليا لتشغيل cmdlets. إذا قمت بتشغيل PowerShell محليا، فقم بتسجيل الدخول إلى Azure باستخدام Connect-AzAccount cmdlet.

Azure CLI

• حساب Azure مع اشتراك نشط. أنشئ حساباً مجاناً.

• خادم توجيه.

• Azure Cloud ShellأوAzure CLI.

  تعمل الخطوات الواردة في هذه المقالة على تشغيل أوامر Azure CLI بشكل تفاعلي في Azure Cloud Shell. لتشغيل الأوامر في Cloud Shell، حدد Open Cloud Shell في الزاوية العلوية اليسرى من كتلة التعليمات البرمجية. حدد نسخ لنسخ التعليمات البرمجية، ولصقها في Cloud Shell لتشغيلها. يمكنك أيضا تشغيل Cloud Shell من داخل مدخل Microsoft Azure.

  يمكنك أيضا تثبيت Azure CLI محليا لتشغيل الأوامر. إذا قمت بتشغيل Azure CLI محليا، فقم بتسجيل الدخول إلى Azure باستخدام الأمر az login .

إضافة نظير BGP

في هذا القسم، ستتعلم كيفية إضافة نظير BGP بين خادم التوجيه وجهاز ظاهري للشبكة (NVA). يؤدي هذا إلى إنشاء جلسة BGP تسمح لخادم التوجيه و NVA بتبادل معلومات التوجيه.

بوابة

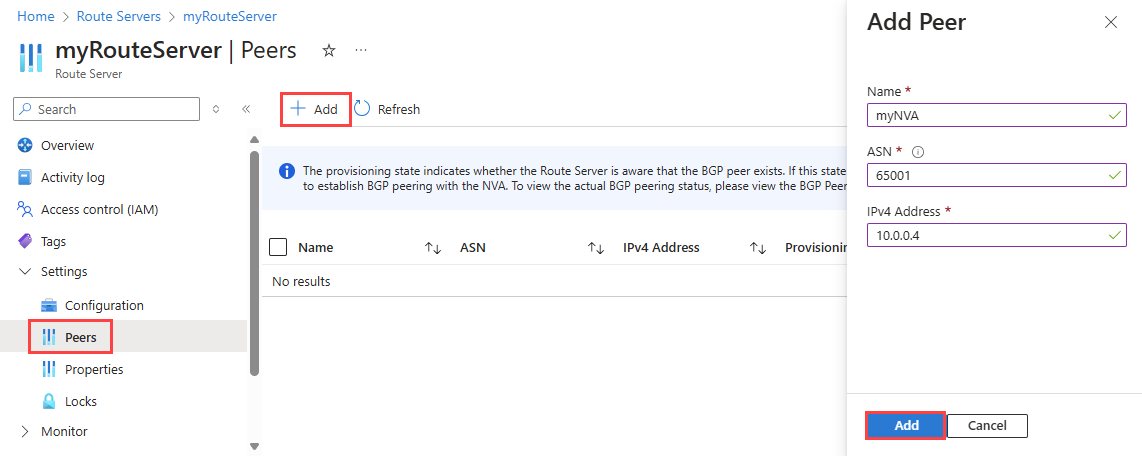

1. انتقل إلى خادم التوجيه الذي تريد نظيره مع NVA.

2. ضمن Settings، حدد Peers.

3. حدد + إضافة لإضافة نظير جديد.

4. في صفحة إضافة نظير ، أدخل المعلومات التالية:

   الإعداد	القيمة‬
   الاسم	اسم لتعريف النظير. لا يجب أن يكون نفس اسم NVA.
   ASN	رقم النظام المستقل (ASN) ل NVA. لمزيد من المعلومات، راجع ما هي أرقام النظام المستقل (ASNs) التي يمكنني استخدامها؟
   عنوان IPv4	عنوان IP الخاص ل NVA.

5. حدد Add لحفظ التكوين.

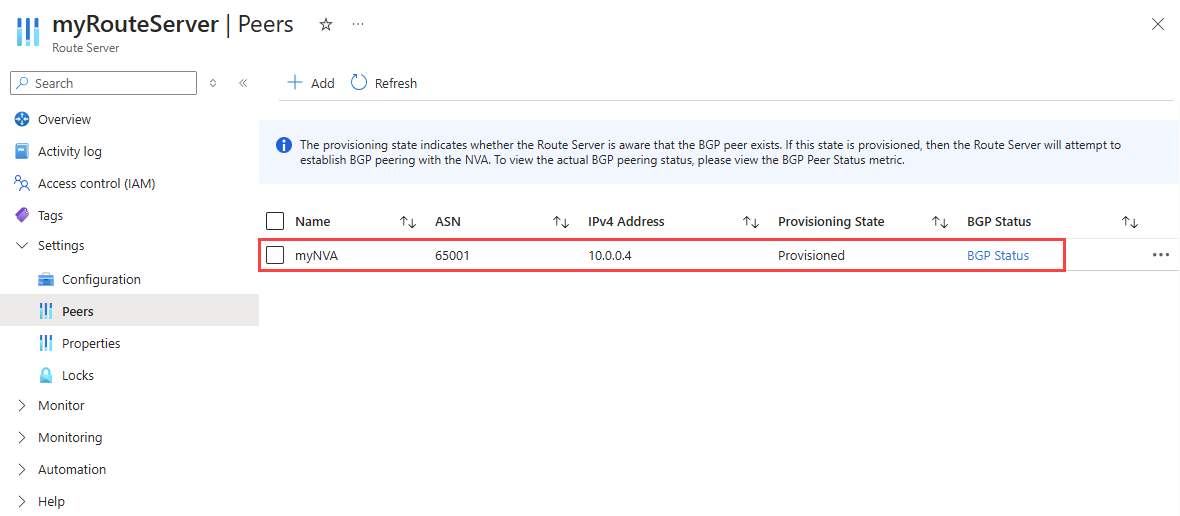

   بمجرد إضافة نظير NVA بنجاح، يمكنك رؤيته في قائمة الأقران مع حالة توفير ناجحة .

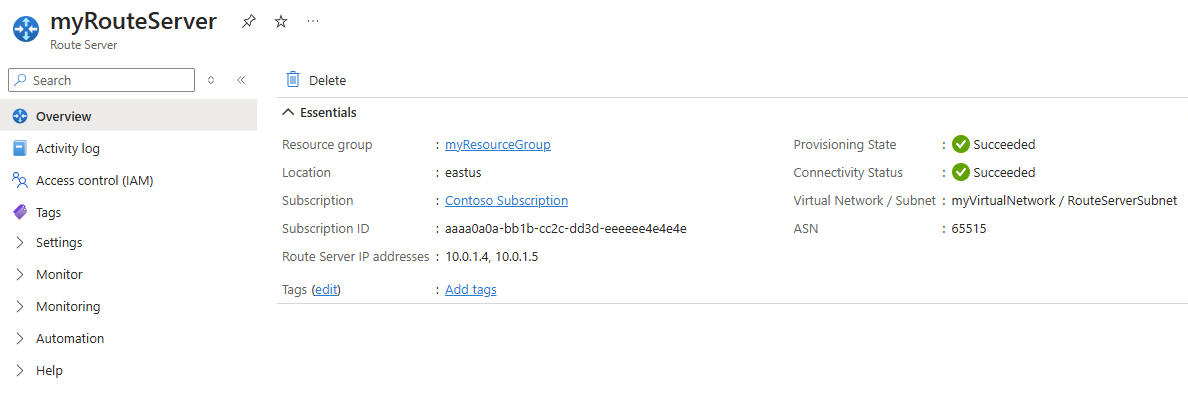

   لإكمال إعداد التناظر، يجب تكوين NVA لإنشاء جلسة BGP مع خادم التوجيه باستخدام عناوين IP الخاصة به و ASN. يمكنك العثور على عناوين IP الخاصة بخادم التوجيه و ASN في صفحة نظرة عامة :



   هام

   نظير NVA مع كل من عناوين IP لمثيل خادم التوجيه لضمان الإعلان عن مسارات الشبكة الظاهرية عبر اتصالات NVA وتحقيق قابلية وصول عالية.

بوويرشيل

استخدم Add-AzRouteServerPeer cmdlet لإضافة نظير جديد إلى خادم التوجيه.

Add-AzRouteServerPeer -PeerName 'myNVA' -PeerAsn '65001' -PeerIp '10.0.0.4' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

المعلمة	القيمة‬
-PeerName	اسم لتعريف النظير. لا يجب أن يكون نفس اسم NVA.
-PeerAsn	رقم النظام المستقل (ASN) ل NVA. لمزيد من المعلومات، راجع ما هي أرقام النظام المستقل (ASNs) التي يمكنني استخدامها؟
-PeerIp	عنوان IP الخاص ل NVA.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-RouteServerName	اسم خادم المسار. هذه المعلمة مطلوبة عندما يكون هناك أكثر من خادم توجيه واحد في نفس مجموعة الموارد.

بعد إضافة نظير NVA بنجاح، يجب تكوين NVA لإنشاء جلسة BGP مع عناوين IP النظيرة لخادم التوجيه وASN. استخدم Get-AzRouteServer cmdlet للعثور على عناوين IP النظيرة لخادم التوجيه وASN:

Get-AzRouteServer -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

المعلمة	القيمة‬
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-RouteServerName	اسم خادم المسار. تحتاج إلى هذه المعلمة عندما يكون هناك أكثر من خادم توجيه واحد في نفس مجموعة الموارد.

هام

نظير NVA مع كل من عناوين IP لمثيل خادم التوجيه لضمان الإعلان عن مسارات الشبكة الظاهرية عبر اتصالات NVA وتحقيق قابلية وصول عالية.

Azure CLI

استخدم الأمر az network routeserver peering create لإضافة نظير جديد إلى خادم التوجيه.

az network routeserver peering create --name 'myNVA' --peer-asn '65001' --peer-ip '10.0.0.4' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

المعلمة	القيمة‬
--name	اسم لتعريف النظير. لا يجب أن يكون نفس اسم NVA.
--peer-asn	رقم النظام المستقل (ASN) ل NVA. لمزيد من المعلومات، راجع ما هي أرقام النظام المستقل (ASNs) التي يمكنني استخدامها؟
--peer-ip	عنوان IP الخاص ل NVA.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--routeserver	اسم خادم المسار.

بعد إضافة نظير NVA بنجاح، يجب تكوين NVA لإنشاء جلسة BGP مع عناوين IP النظيرة لخادم التوجيه وASN. استخدم الأمر az network routeserver show للعثور على عناوين IP النظيرة لخادم التوجيه وASN:

az network routeserver show --name 'myRouteServer' --resource-group 'myResourceGroup'

المعلمة	القيمة‬
--name	اسم خادم المسار.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.

هام

نظير NVA مع كل من عناوين IP لمثيل خادم التوجيه لضمان الإعلان عن مسارات الشبكة الظاهرية عبر اتصالات NVA وتحقيق قابلية وصول عالية.

تكوين تبادل المسار باستخدام بوابات الشبكة الظاهرية

في هذا القسم، ستتعلم كيفية تمكين تبادل المسار بين خادم التوجيه وبوابات الشبكة الظاهرية (ExpressRoute أو VPN) في نفس الشبكة الظاهرية. تعرف هذه الميزة أيضا باسم الاتصال من فرع إلى فرع .

هام

يجب تكوين بوابة Azure VPN في الوضع النشط-النشط وتعيين ASN إلى 65515. ليس من المتطلبات تمكين BGP على بوابة VPN للاتصال بخادم التوجيه.

تحذير

عند إنشاء أو حذف خادم توجيه في شبكة ظاهرية تحتوي على بوابة شبكة ظاهرية (ExpressRoute أو VPN)، توقع وقت تعطل حتى تكتمل العملية. إذا كانت لديك دائرة ExpressRoute متصلة بالشبكة الظاهرية حيث تقوم بإنشاء خادم التوجيه أو حذفه، فلن يؤثر وقت التعطل على دائرة ExpressRoute أو اتصالاتها بالشبكات الظاهرية الأخرى.

بوابة

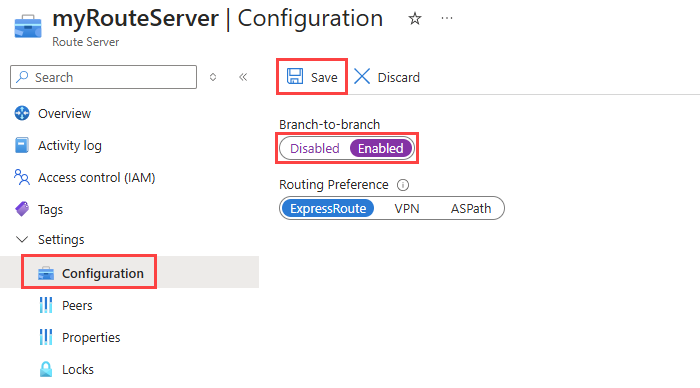

1. انتقل إلى خادم التوجيه الذي تريد تكوينه.

2. ضمن Settings، حدد Configuration.

3. حدد Enabled لإعداد Branch-to-branch ثم حدد Save.



بوويرشيل

استخدم Update-AzRouteServer cmdlet لتمكين أو تعطيل تبادل المسار بين خادم التوجيه وبوابة الشبكة الظاهرية.

Update-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup' -AllowBranchToBranchTraffic 1

المعلمة	القيمة‬
-RouteServerName	اسم خادم المسار.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-AllowBranchToBranchTraffic	معلمة تبادل المسار. القيم المقبولة: 1 و 0.

لتعطيل تبادل التوجيه، قم بتعيين المعلمة -AllowBranchToBranchTraffic إلى 0.

استخدم Get-AzRouteServer cmdlet للتحقق من التكوين.

Azure CLI

استخدم الأمر az network routeserver update لتمكين أو تعطيل تبادل التوجيه بين خادم التوجيه وبوابة الشبكة الظاهرية.

az network routeserver update --name 'myRouteServer' --resource-group 'myResourceGroup' --allow-b2b-traffic true

المعلمة	القيمة‬
--name	اسم خادم المسار.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--allow-b2b-traffic	معلمة تبادل المسار. القيم المقبولة: true و false.

لتعطيل تبادل التوجيه، قم بتعيين المعلمة --allow-b2b-traffic إلى false.

استخدم الأمر az network routeserver show للتحقق من التكوين.

تكوين تفضيل التوجيه

في هذا القسم، ستتعلم كيفية تكوين تفضيلات التوجيه للتحكم في كيفية اختيار خادم التوجيه للمسارات عند توفر مسارات متعددة. يؤثر تفضيل التوجيه على تعلم المسار وسلوك التحديد.

بوابة

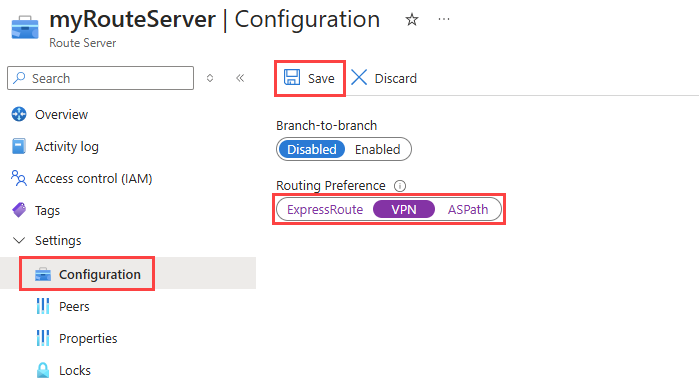

1. انتقل إلى خادم التوجيه الذي تريد تكوينه.

2. ضمن Settings، حدد Configuration.

3. حدد تفضيل التوجيه الذي تريده. الخيارات المتوفرة: ExpressRoute (افتراضي) وVPN وASPath.

4. حدد حفظ



بوويرشيل

استخدم Update-AzRouteServer cmdlet لتكوين إعداد تفضيلات التوجيه لخادم التوجيه.

Update-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup' -HubRoutingPreference 'ASPath'

المعلمة	القيمة‬
-RouteServerName	اسم خادم المسار.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-HubRoutingPreference	تفضيل التوجيه. القيم المقبولة: ExpressRoute (افتراضي) VpnGatewayو و.ASPath

استخدم Get-AzRouteServer cmdlet للتحقق من التكوين.

Azure CLI

استخدم الأمر az network routeserver update لتكوين إعداد تفضيلات التوجيه لخادم التوجيه.

az network routeserver update --name 'myRouteServer' --resource-group 'myResourceGroup' --hub-routing-preference 'ASPath'

المعلمة	القيمة‬
--name	اسم خادم المسار.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--hub-routing-preference	تفضيل التوجيه. القيم المقبولة: ExpressRoute (افتراضي) VpnGatewayو و.ASPath

استخدم الأمر az network routeserver show للتحقق من التكوين.

عرض تفاصيل نظير BGP

في هذا القسم، ستتعرف على كيفية عرض تفاصيل التكوين لنظير BGP، بما في ذلك الاسم وASN وعنوان IP وحالة التوفير.

بوابة

1. انتقل إلى خادم التوجيه الذي تريد نظيره مع NVA.

2. ضمن Settings، حدد Peers.

3. في قائمة النظراء، يمكنك مشاهدة الاسم وASN وعنوان IP وحالة التزويد لأي من الأقران المكونين.



بوويرشيل

استخدم Get-AzRouteServerPeer cmdlet لعرض تناظر خادم التوجيه.

Get-AzRouteServerPeer -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

المعلمة	القيمة‬
-PeerName	اسم النظير.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-RouteServerName	اسم خادم المسار.

Azure CLI

استخدم الأمر az network routeserver peering show لعرض تناظر خادم التوجيه.

az network routeserver peering show --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

المعلمة	القيمة‬
--name	اسم النظير.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--routeserver	اسم خادم المسار.

عرض المسارات المعلن عنها والمتعلمة

في هذا القسم، ستتعرف على كيفية عرض المسارات التي يعلن عنها خادم التوجيه الخاص بك لنظراء BGP والمسارات التي يتعلمها من هؤلاء الأقران. هذه المعلومات مفيدة لاستكشاف مشكلات التوجيه وإصلاحها وفهم تدفق حركة المرور.

بوابة

استخدم PowerShell أو Azure CLI لعرض المسارات المعلن عنها والمتعلمة.

بوويرشيل

استخدم الأمر Cmdlet Get-AzRouteServerPeerAdvertisedRoute لعرض المسارات المعلن عنها بواسطة خادم التوجيه.

Get-AzRouteServerPeerAdvertisedRoute -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

استخدم الأمر cmdlet Get-AzRouteServerPeerLearnedRoute لعرض المسارات التي تعلمها خادم التوجيه.

Get-AzRouteServerPeerLearnedRoute -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

المعلمة	القيمة‬
-PeerName	اسم النظير.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-RouteServerName	اسم خادم المسار.

Azure CLI

استخدم الأمر az network routeserver peering list-advertised-routes لعرض المسارات المعلن عنها بواسطة خادم التوجيه.

az network routeserver peering list-advertised-routes --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

استخدم الأمر az network routeserver peering list-learned-routes لعرض المسارات التي تعلمها خادم التوجيه.

az network routeserver peering list-learned-routes --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

المعلمة	القيمة‬
--name	اسم النظير.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--routeserver	اسم خادم المسار.

حذف نظير BGP

في هذا القسم، ستتعلم كيفية حذف نظير BGP موجود بين خادم التوجيه وجهاز ظاهري للشبكة (NVA). يؤدي هذا إلى إزالة جلسة BGP وإيقاف تبادل المسار بين الأجهزة.

بوابة

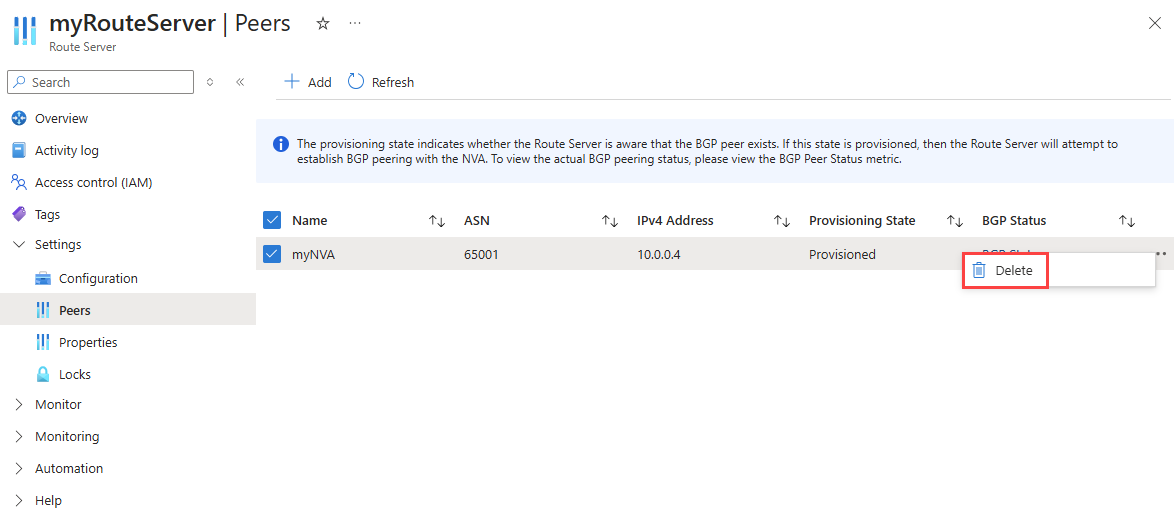

1. انتقل إلى خادم التوجيه الذي تريد حذف نظير NVA الخاص به.

2. ضمن Settings، حدد Peers.

3. حدد علامات الحذف ... بجوار النظير الذي تريد حذفه، ثم حدد حذف.



بوويرشيل

استخدم Remove-AzRouteServerPeer cmdlet لحذف تناظر خادم التوجيه.

Remove-AzRouteServerPeer -PeerName 'myNVA' -ResourceGroupName 'myResourceGroup' -RouteServerName 'myRouteServer'

المعلمة	القيمة‬
-PeerName	اسم النظير.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
-RouteServerName	اسم خادم المسار.

Azure CLI

استخدم الأمر az network routeserver peering delete لحذف تناظر خادم التوجيه.

az network routeserver peering delete --name 'myNVA' --resource-group 'myResourceGroup' --routeserver 'myRouteServer'

المعلمة	القيمة‬
--name	اسم النظير.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
--routeserver	اسم خادم المسار.

حذف Azure Route Server

في هذا القسم، ستتعلم كيفية حذف خادم Azure Route Server. يؤدي حذف خادم التوجيه إلى إزالة جميع نظائر BGP وإيقاف جميع إعلانات المسار.

بوابة

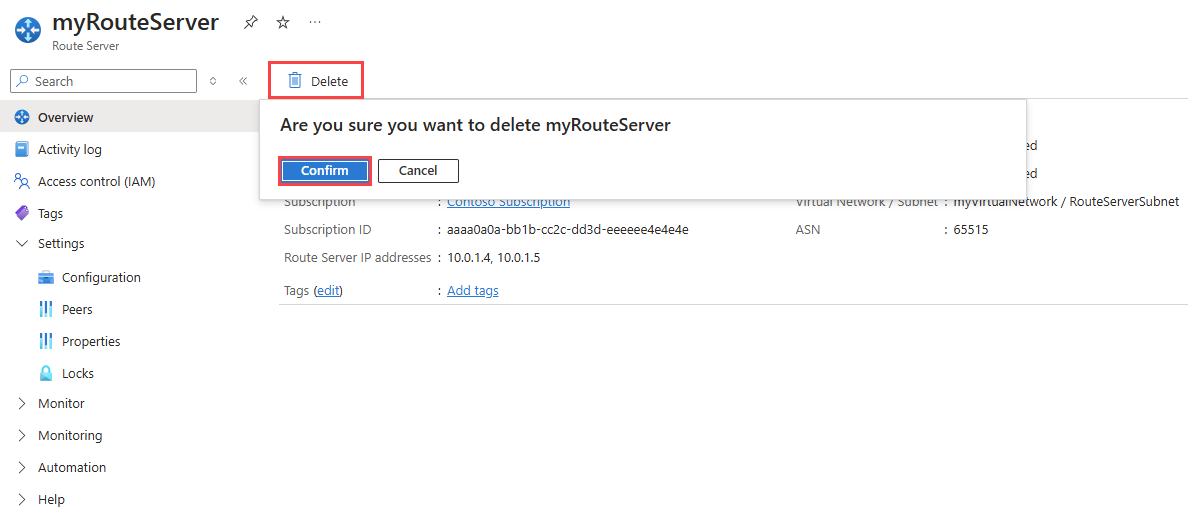

1. انتقل إلى خادم التوجيه الذي تريد حذفه.

2. حدد حذف من صفحة نظرة عامة .

3. حدد تأكيد لحذف خادم التوجيه.



بوويرشيل

استخدم Remove-AzRouteServer cmdlet لحذف خادم توجيه.

Remove-AzRouteServer -RouteServerName 'myRouteServer' -ResourceGroupName 'myResourceGroup'

المعلمة	القيمة‬
-RouteServerName	اسم خادم المسار.
-ResourceGroupName	اسم مجموعة الموارد لخادم التوجيه الخاص بك.

Azure CLI

استخدم الأمر az network routeserver delete لحذف خادم توجيه.

az network routeserver delete --name 'myRouteServer' --resource-group 'myResourceGroup'

المعلمة	القيمة‬
--name	اسم خادم المسار.
--resource-group	اسم مجموعة الموارد لخادم التوجيه الخاص بك.
