Azure Route Server هي خدمة Azure مدارة بالكامل تبسط التوجيه الديناميكي بين الأجهزة الظاهرية للشبكة (NVAs) وشبكات Azure الظاهرية. إنه يتيح التبادل التلقائي للمسار من خلال بروتوكول بوابة الحدود (BGP) بين NVAs وشبكة Azure المعرفة بالبرامج (SDN)، مما يلغي الحاجة إلى تكوين جدول التوجيه اليدوي وصيانته.
باستخدام Azure Route Server، يمكنك نشر طبولوجيا الشبكة المتطورة التي تتكيف تلقائيا مع التغييرات، وتدعم NVAs المتعددة لقابلية الوصول العالية، وتحافظ على التحكم المركزي في التوجيه - كل ذلك مدعوم بالبنية الأساسية المدارة ل Azure.
هام
تم نشر خوادم التوجيه التي تم إنشاؤها قبل 1 نوفمبر 2021، بدون عنوان IP عام مقترن، مع عرض المعاينة العامة . لا يتضمن عرض المعاينة العامة اتفاقية مستوى الخدمة (SLA) والدعم للتوفر العام. لنشر خادم توجيه مع عرض التوفر العام والتأهل لاتفاقية مستوى الخدمة (SLA) للتوفر العام والدعم، احذف خادم المسار وأعد إنشائه.
الإمكانات الأساسية
يوفر Azure Route Server إمكانات أساسية للشبكات السحابية الحديثة:
- تبادل المسار الديناميكي: تبادل المسارات تلقائيا بين NVAs وشبكات Azure الظاهرية باستخدام BGP
- إدارة مبسطة: التخلص من التهيئة والصيانة اليدوية لجدول التوجيه
- قابلية وصول عالية: التكرار المدمج والتسامح مع الأخطاء من خلال البنية الأساسية المدارة ل Azure
- دعم البروتوكول القياسي: يعمل مع أي NVA يدعم توجيه BGP
- النشر المرن: النشر في الشبكات الظاهرية الجديدة أو الحالية دون تغييرات في البنية الأساسية
كيف يعمل Azure Route Server
يعمل Azure Route Server كعاكس لمسار BGP داخل شبكتك الظاهرية، حيث يدير تلقائيا توزيع المسار بين NVAs والبنية الأساسية لتوجيه Azure.

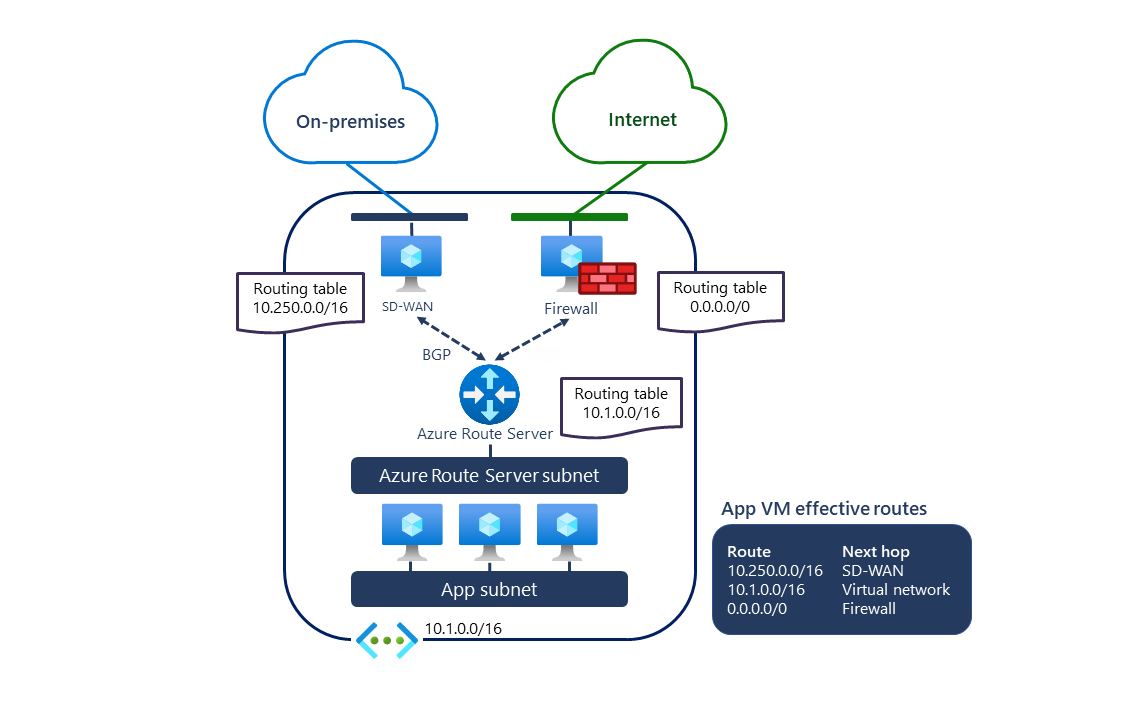

في الرسم التخطيطي التالي، يتلقى خادم التوجيه:
- مسار محلي (10.250.0.0/16) من جهاز SD-WAN
- مسار افتراضي (0.0.0.0/0) من جهاز الأمان
يتم تكوين هذه المسارات تلقائيا على جميع الأجهزة الظاهرية في الشبكة. تتدفق نسبة استخدام الشبكة الموجهة للشبكات المحلية عبر جهاز SD-WAN، بينما يتم توجيه نسبة استخدام الشبكة المرتبطة بالإنترنت عبر جهاز الأمان. يمكن لجهاز SD-WAN نشر عنوان الشبكة الظاهرية (10.1.0.0/16) إلى الشبكات المحلية.
عملية تبادل المسار
- إنشاء نظير BGP: يقوم Route Server بإنشاء جلسات BGP مع NVAs في شبكتك الظاهرية
- تعلم المسار: تعلن NVAs عن مساراتها إلى خادم التوجيه (على سبيل المثال، البادئات المحلية من SD-WAN الأجهزة)
- انتشار المسار: يقوم خادم التوجيه تلقائيا ببرمجة المسارات التي تم تعلمها إلى SDN الخاص ب Azure
- اتجاه حركة المرور: تستخدم الأجهزة الظاهرية تلقائيا المسارات المبرمجة للوصول إلى الوجهات المعلن عنها
- التوجيه ثنائي الاتجاه: يعلن Route Server أيضا عن بادئات الشبكة الظاهرية مرة أخرى إلى NVAs
مزايا Azure Route Server
يزيل Azure Route Server تعقيدات الشبكات الشائعة ويوفر مزايا تشغيلية كبيرة:
إدارة المسار التلقائي - لا حاجة لتحديث جداول التوجيه يدويا عند تغيير عناوين الشبكة الظاهرية أو عندما تعلن NVAs عن مسارات جديدة
نشر NVA مبسط - نشر الأجهزة الظاهرية للشبكة دون تكوين توجيه معقد أو نفقات صيانة مستمرة
دعم NVA المتعدد - قم بتوصيل مثيلات NVA متعددة بسمات BGP قابلة للتكوين للأداء النشط أو سيناريوهات المرونة النشطة السلبية
التكامل المستند إلى المعايير - يعمل مع أي جهاز افتراضي للشبكة يدعم BGP باستخدام بروتوكولات متوافقة مع معايير الصناعة
خيارات نشر مرنة - النشر في شبكات ظاهرية جديدة أو الدمج بسلاسة في البنية الأساسية للشبكة الحالية
تقليل النفقات التشغيلية - التخلص من تحديثات المسار اليدوية التي يحددها المستخدم وتبسيط إدارة تغيير الشبكة
حالات الاستخدام الشائعة
يتيح Azure Route Server العديد من سيناريوهات الشبكات المهمة:
بنى المحور والتحدث - نشر خادم التوجيه في الشبكات الظاهرية المحورية لإدارة التوجيه لمتحدثين متعددين من خلال التحكم المركزي في التوجيه والاتصال المبسط بين المتحدثين من خلال NVAs المستندة إلى المركز.
الاتصال المختلط - قم بتوصيل شبكات Azure الظاهرية بالشبكات المحلية من خلال SD-WAN الأجهزة، واجمع بين أنواع الاتصال المتعددة مثل ExpressRoute وVPN مع تحديد المسار الذكي، وتنفيذ تجاوز الفشل التلقائي بين مسارات الاتصال.
أمان الشبكة - توجيه حركة المرور عبر أجهزة الأمان مثل جدران الحماية وأنظمة الكشف عن التسلل ، وتنفيذ سياسات أمان دقيقة مع التنفيذ المركزي ، وتلبية المتطلبات التنظيمية لفحص حركة المرور وتسجيلها.
حدود الخدمة واعتباراتها
يساعدك فهم حدود Azure Route Server على تخطيط بنية الشبكة الخاصة بك:
| مورد | الحد |
|---|---|
| عدد أقران BGP | 8 |
| عدد المسارات التي يمكن لكل نظير BGP الإعلان عنها إلى Azure Route Server 1 | 4,000 |
| عدد الأجهزة الظاهرية في الشبكة الظاهرية (بما في ذلك الشبكات الظاهرية النظيرة) التي يمكن أن يدعمها Azure Route Server | 50,000 |
| عدد الشبكات الظاهرية التي يمكن أن يدعمها Azure Route Server | 500 |
| عدد إجمالي بادئات الشبكة الظاهرية المحلية وAzure التي يمكن أن يدعمها Azure Route Server | 10,000 |
1 إذا أعلن NVA عن مسارات أكثر من الحد الأقصى، يتم إسقاط جلسة BGP.
إشعار
يجب ألا يتجاوز العدد الإجمالي للمسارات المعلن عنها من مساحة عنوان الشبكة الظاهرية و Route Server نحو دائرة ExpressRoute، عند تمكين Branch-to-branch ، 1000. لمزيد من المعلومات، راجع حدود إعلان المسار ل ExpressRoute.
التكامل مع خدمات Azure
يعمل Azure Route Server بسلاسة مع مكونات شبكات Azure الأخرى:
- بوابات ExpressRoute: تبادل المسارات بين دوائر ExpressRoute وNVAs لتحسين الاتصال المختلط
- بوابات VPN: دمج اتصالات VPN من موقع إلى موقع مع إمكانات التوجيه الديناميكية
- تناظر الشبكة الظاهرية: دعم طبولوجيا المركز والتحدث مع النشر التلقائي للمسار إلى الشبكات المحورية
- موازنات التحميل: استخدم مع موازنات التحميل الداخلية من خلال دعم IP للقفزة التالية لقابلية الوصول العالية ل NVA
للحصول على سيناريوهات تكامل مفصلة، راجع دعم Azure Route Server ل ExpressRoute وVPN.
التسعير
يستخدم Azure Route Server نموذج تسعير بسيط بالساعة:
- التسعير المستند إلى النشر: ادفع مقابل الوقت الذي يتم فيه نشر خادم التوجيه، بغض النظر عن حجم حركة المرور
- لا توجد تكاليف لنقل البيانات: لا يتم تحصيل رسوم من خادم التوجيه مقابل المسارات التي تمت معالجتها أو جلسات BGP التي يتم الاحتفاظ بها
- تحسين التكلفة: ضع في اعتبارك أنماط النشر الإقليمية لتحقيق كفاءة التكلفة
للحصول على تفاصيل التسعير الحالية، راجع تسعير Azure Route Server.
اتفاقية مستوى الخدمة (SLA)
للحصول على تفاصيل اتفاقية مستوى الخدمة الكاملة، راجع اتفاقيات مستوى الخدمة (SLA) للخدمات عبر الإنترنت.
الأسئلة الشائعة (FAQ)
للحصول على إجابات للأسئلة المتداولة حول Azure Route Server، راجع الأسئلة المتداولة حول Azure Route Server.
الخطوات التالية
ابدأ باستخدام Azure Route Server واستكشف السيناريوهات المتقدمة:
- التشغيل السريع: إنشاء خادم Azure Route باستخدام مدخل Microsoft Azure
- البرنامج التعليمي: تكوين تناظر BGP بين Azure Route Server والجهاز الظاهري للشبكة (NVA)
- الشبكات متعددة المناطق باستخدام Azure Route Server
- وحدة التدريب: مقدمة إلى Azure Route Server
- مركز بنية Azure: تحديث جداول التوجيه باستخدام Azure Route Server
