Configure and view Azure Kubernetes Application Network Metrics (preview)

مهم

تتوفر ميزات معاينة AKS على أساس الخدمة الذاتية والاشتراك. يتم توفير المعاينات "كما هي" و"كما هي متوفرة"، ويتم استبعادها من اتفاقيات مستوى الخدمة والضمان المحدود. تتم تغطية معاينات AKS جزئيًا بواسطة دعم العملاء على أساس بذل أفضل الجهود. على هذا النحو، هذه الميزات ليست مخصصة للاستخدام الإنتاجي. لمزيد من المعلومات، يُرجي الاطلاع على مقالات الدعم الآتية:

• نُهج دعم AKS
• الأسئلة الشائعة حول دعم Azure

يوفر Azure Kubernetes Application Network مقاييس شاملة لأحمال العمل ومكونات مستوى بيانات شبكة تطبيقات Azure Kubernetes (ZTunnel، Istio CNI، وWaypoint) من خلال مقاييس Azure Monitor. تشرح هذه المقالة كيفية تكوين وعرض هذه المقاييس في Azure Monitor.

القيود

مقاييس مستوى التحكم غير مدعومة حاليا. ومع ذلك، تتوفر مقاييس مستوى البيانات، ويمكنك استخدامها لمراقبة صحة وأداء أحمال العمل ومكونات شبكة تطبيقات Azure Kubernetes.

مقاييس مستوى البيانات

مقاييس مستوى البيانات تشمل مقاييس من أعباء العمل/التطبيقات ومساحة appnet-system الأسماء. توفر شبكة تطبيقات Azure Kubernetes حاليا فقط مقاييس مستوى البيانات.

تكوين مقاييس مستوى البيانات

خيارات تكوين مساحة العمل لمقاييس مستوى البيانات

عند تفعيل مجموعة مقاييس Prometheus لمجموعات أعضاء شبكة تطبيقات Azure Kubernetes، لديك الخيارات التالية لتكوين مساحة العمل:

• استخدم مساحة عمل Azure Monitor موجودة.
• احذف معرف الموارد في مساحة العمل واستخدم مساحة العمل الافتراضية التي تم إنشاؤها لمجموعة الموارد الخاصة بك.
• أنشئ مساحة عمل جديدة ل Azure Monitor.

تمكين جمع مقاييس مستوى البيانات

استخدم مساحة عمل Azure Monitor موجودة

1. تفعيل مجموعة مقاييس Prometheus على مجموعة أعضاء شبكة تطبيقات Azure Kubernetes باستخدام az aks update الأمر مع --azure-monitor-workspace-resource-id تعيين المعلمة على معرف مساحة العمل الحالي لديك. إذا كان Azure Monitor Metrics مفعلا بالفعل في مجموعة الأعضاء، يمكنك الانتقال إلى الخطوة التالية.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


2. أنشئ وطبق خريطة التكوين التالية في kube-system مساحة الأسماء باستخدام kubectl apply الأمر. تتيح خريطة التهيئة هذه جمع البيانات من Ztunnel وIstio CNI ونقطة الطريق وتطبيقك/أعباء عملك.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. أضف تعليقات توضيحية إلى كبسولات التطبيقات التي تريد جمعها.

   • prometheus.io/scrape: "true" يجب أن يشير إلى أنه يجب كشط الكبسولة.
   • prometheus.io/path يستخدم اختياريا للإشارة إلى المسار الذي تستضيف فيه المقاييس. إذا تم حذفها، يتحول افتراضيا إلى /metrics.
   • prometheus.io/port يستخدم اختياريا للإشارة إلى المنفذ الذي تستضاف فيه المقاييس. إذا تم حذفها، سيستخدم بروميثيوس المنافذ المعلنة للحاوية من مواصفات الكبسولة. بالنسبة للحاويات التي لا تحتوي على منافذ معلنة، ينشئ بروميثيوس هدفا خاليا من المنافذ (IP فقط)، مما يتطلب إعداد إعادة تسمية مناسب للعمل مع تعليقات المنافذ. يوصى بتحديد المنفذ بشكل صريح لضمان كشط موثوق.

   العينة التالية تعرف التعليقات التوضيحية لوحدة تستضيف مقاييس عند <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   قد يستغرق الأمر بضع دقائق حتى يتم تحميل هذا التكوين.

استخدم مساحة العمل الافتراضية

1. فعل مجموعة مقاييس Prometheus على مجموعة أعضاء شبكة تطبيقات Azure Kubernetes باستخدام az aks update الأمر. إذا كان Azure Monitor Metrics مفعلا بالفعل في مجموعة الأعضاء، يمكنك الانتقال إلى الخطوة التالية.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \


2. أنشئ وطبق خريطة التكوين التالية في kube-system مساحة الأسماء باستخدام kubectl apply الأمر. تتيح خريطة التهيئة هذه جمع البيانات من Ztunnel وIstio CNI ونقطة الطريق وتطبيقك/أعباء عملك.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. أضف تعليقات توضيحية إلى كبسولات التطبيقات التي تريد جمعها.

   • prometheus.io/scrape: "true" يجب أن يشير إلى أنه يجب كشط الكبسولة.
   • prometheus.io/path يستخدم اختياريا للإشارة إلى المسار الذي تستضيف فيه المقاييس. إذا تم حذفها، يتحول افتراضيا إلى /metrics.
   • prometheus.io/port يستخدم اختياريا للإشارة إلى المنفذ الذي تستضاف فيه المقاييس. إذا تم حذفها، سيستخدم بروميثيوس المنافذ المعلنة للحاوية من مواصفات الكبسولة. بالنسبة للحاويات التي لا تحتوي على منافذ معلنة، ينشئ بروميثيوس هدفا خاليا من المنافذ (IP فقط)، مما يتطلب إعداد إعادة تسمية مناسب للعمل مع تعليقات المنافذ. يوصى بتحديد المنفذ بشكل صريح لضمان كشط موثوق.

   العينة التالية تعرف التعليقات التوضيحية لوحدة تستضيف مقاييس عند <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   قد يستغرق الأمر بضع دقائق حتى يتم تحميل هذا التكوين.

إنشاء مساحة عمل جديدة ل Azure Monitor

1. أنشئ مساحة عمل جديدة لجهاز Azure Monitor باستخدام الأمر az monitor account create .

   az monitor account create --name $AMW_NAME --resource-group $AKS_RG --location $LOCATION


2. تفعيل مجموعة مقاييس Prometheus على مجموعة أعضاء شبكة تطبيقات Azure Kubernetes باستخدام az aks update الأمر مع --azure-monitor-workspace-resource-id تعيين المعلمة على معرف مساحة العمل الحالي لديك.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


3. أنشئ وطبق خريطة التكوين التالية في kube-system مساحة الأسماء باستخدام kubectl apply الأمر. تتيح خريطة التهيئة هذه جمع البيانات من Ztunnel وIstio CNI ونقطة الطريق وتطبيقك/أعباء عملك.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


4. أضف تعليقات توضيحية إلى كبسولات التطبيقات التي تريد جمعها.

   • prometheus.io/scrape: "true" يجب أن يشير إلى أنه يجب كشط الكبسولة.
   • prometheus.io/path يستخدم اختياريا للإشارة إلى المسار الذي تستضيف فيه المقاييس. إذا تم حذفها، يتحول افتراضيا إلى /metrics.
   • prometheus.io/port يستخدم اختياريا للإشارة إلى المنفذ الذي تستضاف فيه المقاييس. إذا تم حذفها، سيستخدم بروميثيوس المنافذ المعلنة للحاوية من مواصفات الكبسولة. بالنسبة للحاويات التي لا تحتوي على منافذ معلنة، ينشئ بروميثيوس هدفا خاليا من المنافذ (IP فقط)، مما يتطلب إعداد إعادة تسمية مناسب للعمل مع تعليقات المنافذ. يوصى بتحديد المنفذ بشكل صريح لضمان كشط موثوق.

   العينة التالية تعرف التعليقات التوضيحية لوحدة تستضيف مقاييس عند <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   قد يستغرق الأمر بضع دقائق حتى يتم تحميل هذا التكوين.

عرض مقاييس مستوى البيانات

1. انتقل إلى مساحة عمل Azure Monitor الخاصة بك في بوابة Azure للاستعلام عن المقاييس باستخدام PromQL.

2. قم بتوليد بعض الزيارات، ثم اختر الاستعلامات من المقاييس المعروضة لعرض المقاييس. على سبيل المثال، يمكنك تشغيل الاستعلام التالي لعرض إجمالي عدد الطلبات التي تم التعامل معها بواسطة نقطة الطريق:

   # ztunnel
   istio_xds_connection_terminations_total

   # waypoint
   istio_requests_total

   # istio-cni
   istio_cni_install_ready

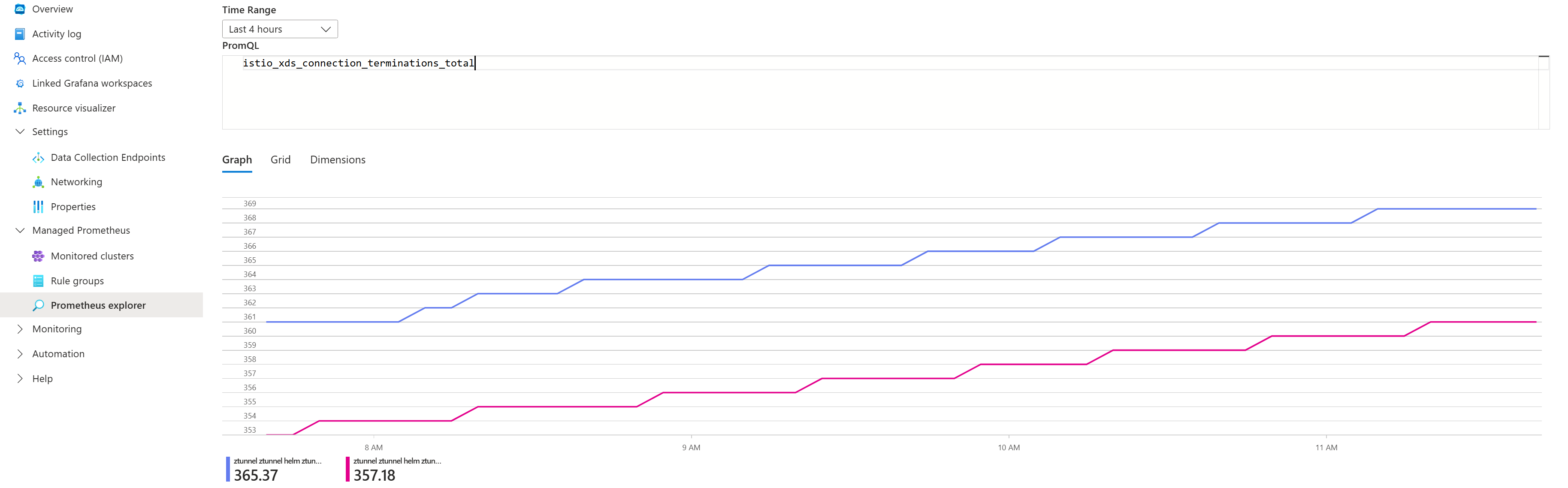

   تظهر لقطة الشاشة التالية نتائج الاستعلامات العينية:



قائمة المقاييس المكشوفة

المكون	المقاييس المكشوفة
ZTunnel	istio_build istio_xds_connection_terminations_total istio_xds_message_total istio_xds_message_bytes_total istio_tcp_connections_opened_total istio_tcp_connections_closed_total istio_tcp_received_bytes_total istio_tcp_sent_bytes_total istio_on_demand_dns istio_dns_requests_total istio_dns_upstream_requests istio_dns_upstream_failures istio_dns_upstream_request_duration_seconds workload_manager_active_proxy_count workload_manager_pending_proxy_count workload_manager_proxies_started_total workload_manager_proxies_stopped_total
إستيو سي إن آي	istio_cni_install_ready istio_cni_installs_total nodeagent_reconcile_events_total ztunnel_connected
نقطة الطريق	istio_build istio_request_bytes_bucket istio_request_bytes_count istio_request_bytes_sum istio_request_duration_milliseconds_bucket istio_request_duration_milliseconds_count istio_request_duration_milliseconds_sum istio_requests_total istio_response_bytes_bucket istio_response_bytes_count istio_response_bytes_sum

الوصول إلى مقاييس الوصول مباشرة من بروكسيات نقاط الطريق

بعيدا عن مقاييس الطلب/الاستجابة في Istio، تصدر بروكسيات نقاط الطريق أيضا مقاييس Envoy.

• للعثور على قائمة كاملة بالمقاييس التي تصدرها نقطة الطريق، يمكنك التحويل إلى وكيل نقطة طريق في مساحة الاسم الخاصة بك وسرد المقاييس باستخدام الأوامر التالية:

  # Port-forward to waypoint proxy
  kubectl port-forward -n <namespace> deployment/waypoint 15020:15020 &

  # List metrics exposed by waypoint
  curl http://localhost:15020/stats/prometheus | grep -v '^#' | grep -v '^$' | awk -F'{' '{print $1}' | sort -u


Visualize metrics with Grafana in Azure portal

1. استورد لوحات تحكم مجتمع Istio.

2. قم بتوليد حركة مرور لمجموعة الأعضاء الخاصة بك، ثم انتقل إلى مساحة عمل Azure Monitor الخاصة بك في بوابة Azure.

3. اختر لوحة التحكم المراقبة>باستخدام Grafana.

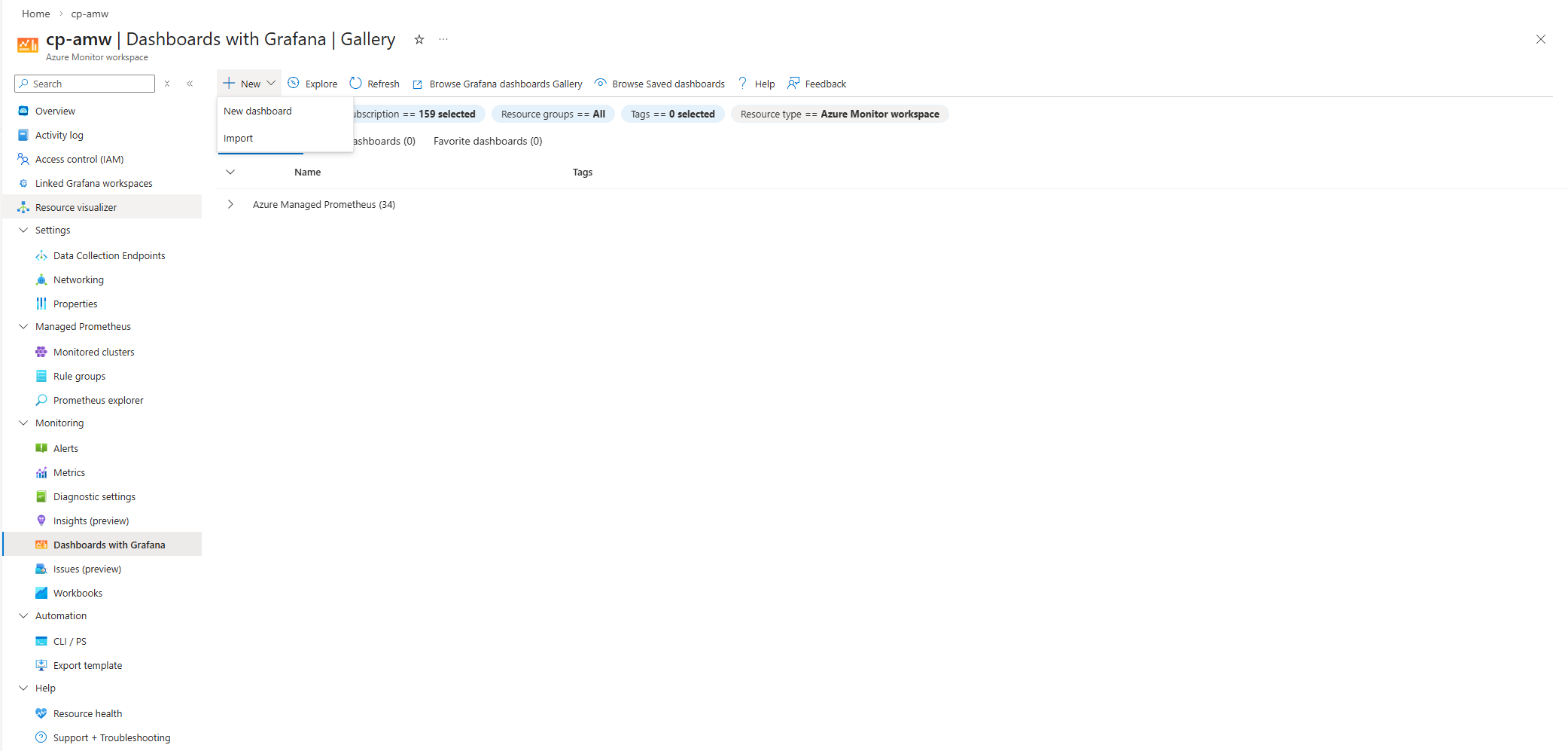

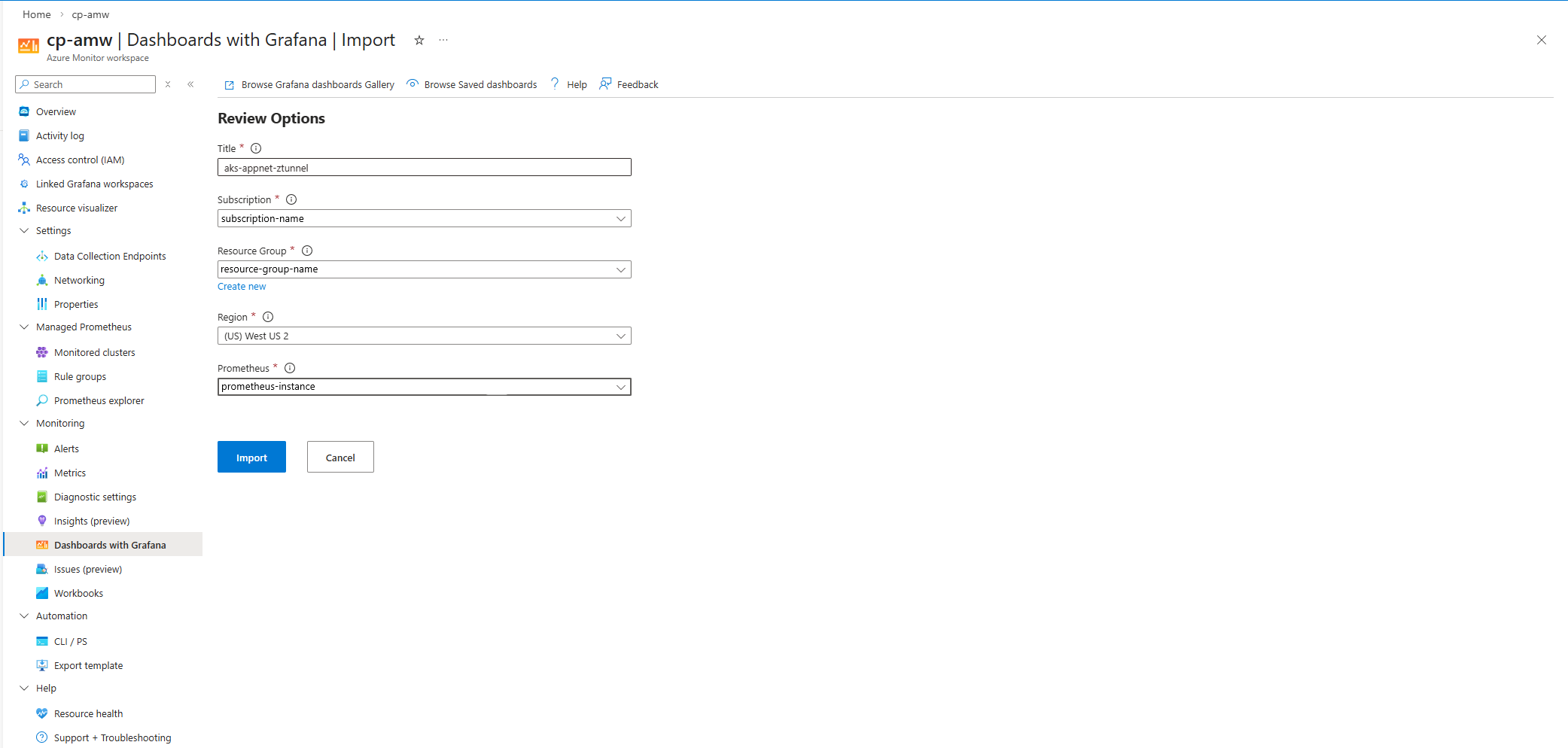

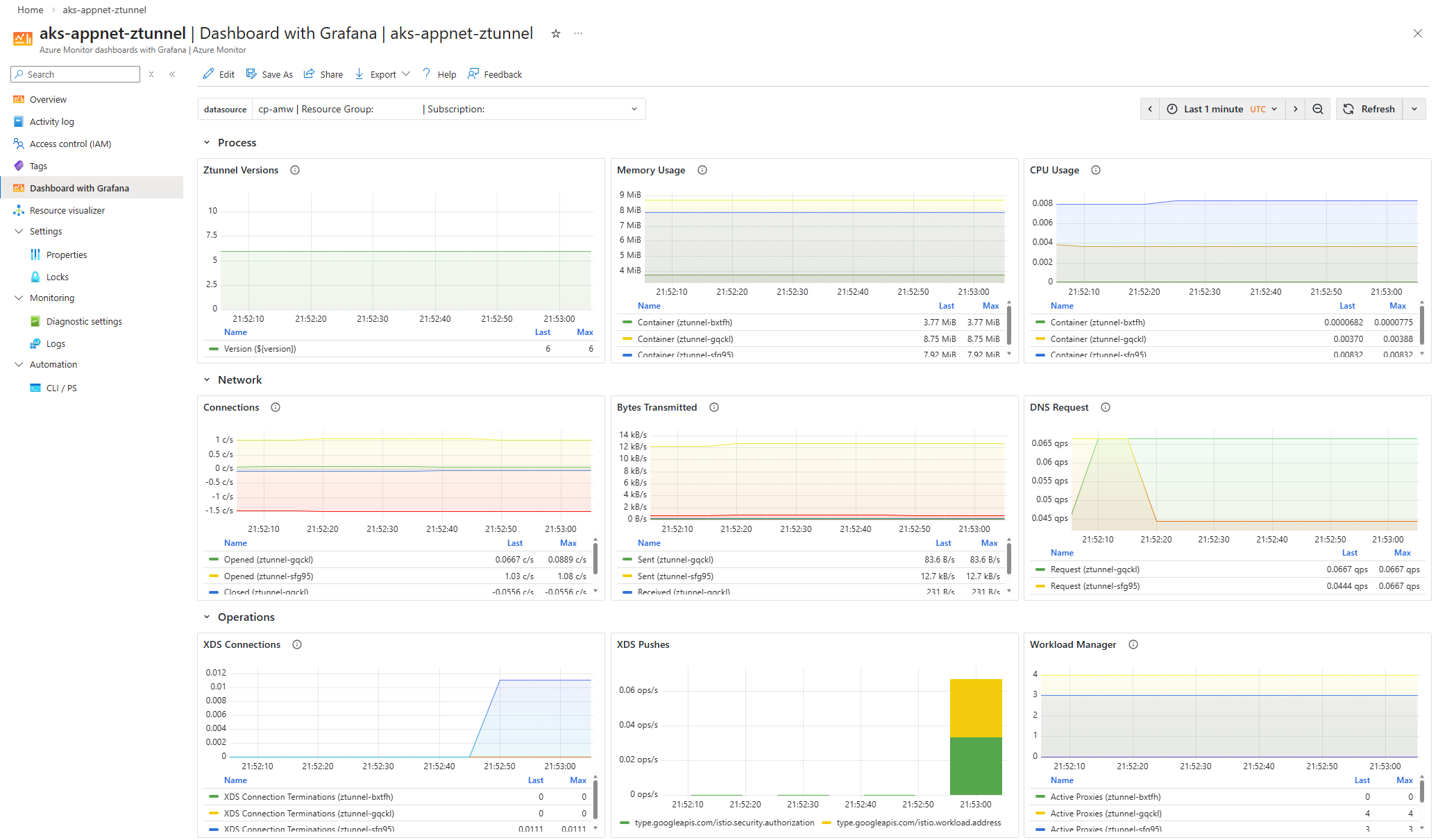

   تظهر لقطات الشاشة التالية أمثلة على استيراد لوحة تحكم Istio Ztunnel:







إذا كنت تريد تكوين Azure Managed Grafana بدلا من لوحات المعلومات باستخدام Grafana، راجع إنشاء مساحة عمل Azure Managed Grafana باستخدام Azure CLI.

المحتوى ذو الصلة

لمزيد من المعلومات حول قابلية الملاحظة والمراقبة لشبكة تطبيقات Azure Kubernetes، راجع المقالات التالية:

• نظرة عامة على قابلية الملاحظة لشبكة تطبيقات Azure Kubernetes
• Monitor logs in Azure Kubernetes Application Network
