إضافة طبقة مرجعية

تمكن الطبقات المرجعية من تحسين المرئيات المكانية عن طريق تراكب مجموعة بيانات مكانية ثانوية على الخريطة لتوفير المزيد من السياق. يستضيف Power BI مجموعة البيانات هذه بتنسيقات مختلفة، بما في ذلك:

• ملفات GeoJSON مع ملحق .json أو .geojson
• ملفات WKT (نص معروف) مع .wkt ملحق
• ملفات KML (لغة ترميز ثقب المفتاح) مع ملحق .kml
• ملفات SHP (Shapefile) مع ملحق .shp
• ملفات CSV (قيم مفصولة بفواصل) مع .csv ملحق. يقوم عنصر تحكم خرائط Azure Power BI بتحليل العمود الذي يحتوي على سلاسل WKT (نص معروف) من الورقة.

إضافة مجموعة بيانات مكانية كطبقة مرجعية

لديك خياران لإضافة مجموعة بيانات مكانية كطبقة مرجعية. يمكنك إما الرجوع إلى ملف مستضاف عن طريق توفير عنوان URL، أو تحديد ملف لتحميله.

تحميل الملف

لتحميل مجموعة بيانات مكانية كطبقة مرجعية:

1. انتقل إلى جزء التنسيق .

2. قم بتوسيع قسم الطبقة المرجعية.

3. حدد تحميل الملف من القائمة المنسدلة النوع.

4. حدد استعراض. يتم فتح مربع الحوار تحديد الملف، مما يسمح لك باختيار ملف مع .jsonملحق أو .kml.shp.geojson.wktملحق..csv



بمجرد إضافة الملف إلى الطبقة المرجعية، يظهر اسم الملف في الحقل Browse . تتم إضافة زر 'X' الذي يزيل البيانات من المرئية ويحذف الملف المقترن من Power BI عند تحديده.

مرجع الملف المستضاف

لاستخدام مجموعة بيانات مكانية مستضافة كطبقة مرجعية:

1. انتقل إلى جزء التنسيق .

2. قم بتوسيع قسم الطبقة المرجعية.

3. حدد URL من القائمة المنسدلة النوع .

4. حدد إدخال عنوان URL وأدخل عنوان URL صالحا يشير إلى الملف المستضاف. يجب أن تكون الملفات المستضافة مجموعة بيانات مكانية صالحة مع .jsonملحق أو..csv.geojson.wkt.kml.shp بعد إضافة الارتباط إلى الملف المستضاف إلى الطبقة المرجعية، يظهر عنوان URL في حقل إدخال عنوان URL . لإزالة البيانات من العنصر المرئي، احذف عنوان URL.

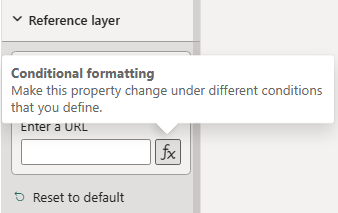

5. بدلا من ذلك، يمكنك إنشاء عنوان URL ديناميكي باستخدام تعبيرات تحليل البيانات (DAX) استنادا إلى الحقول أو المتغيرات أو العناصر البرمجية الأخرى. باستخدام DAX، سيتغير عنوان URL ديناميكيا استنادا إلى عوامل التصفية أو التحديدات أو تفاعلات المستخدم والتكوينات الأخرى. لمزيد من المعلومات، راجع العناوين المستندة إلى التعبير في Power BI Desktop.

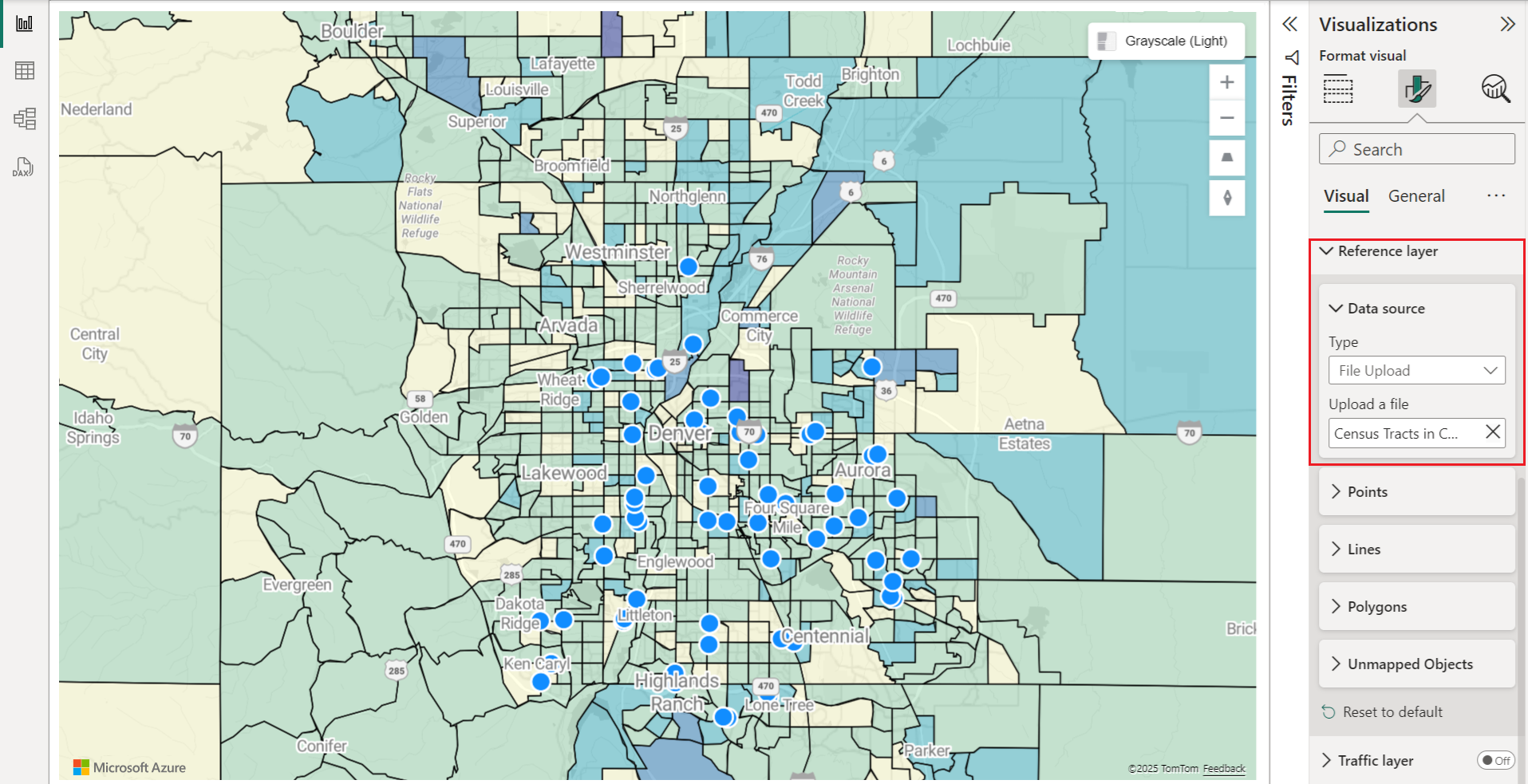

تعرض الخريطة التالية مساحات تعداد عام 2016 لكلورادو. يتم تلوين المناطق، استنادا إلى المحتوى، باستخدام الطبقة المرجعية.

فيما يلي كافة الإعدادات في جزء Format المتوفرة في قسم Reference layer.

الإعدادات	‏‏الوصف
بيانات طبقة مرجعية	ملف البيانات المطلوب تحميله إلى المرئية كطبقة أخرى داخل الخريطة. يؤدي تحديد استعراض إلى عرض قائمة بالملفات مع .kml.csv.json.geojson.wkt.shpملحق ملف أو يمكن فتحه.

تصميم البيانات بطبقة مرجعية

يمكن إضافة الخصائص إلى كل ميزة داخل ملف GeoJSON لتخصيص التصميم. تستعمل هذه الميزة ميزة طبقة البيانات البسيطة في خرائط Azure Web SDK. للمزيد من المعلومات، راجع هذا المستند حول خصائص النمط المعتمدة. لا يتم دعم صور الأيقونات المخصصة داخل مرئيات خرائط Azure Power BI كإجراء وقائي للأمان.

فيما يلي أمثلة توضح كيفية تعيين خاصية ميزات color نقطة إلى red.

GeoJSON

{
    "type": "Feature",
    "geometry": {
        "type": "Point",
        "coordinates": [-122.13284, 47.63699]
    },
    "properties": {
        "color": "red"
    }
}

WKT

POINT(-122.13284 47.63699)

KML

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Placemark>
    <Point>
      <coordinates>-122.13284,47.63699</coordinates>
    </Point>
    <Style>
      <IconStyle>
        <color>ff0000ff</color> <!-- Red color in KML format (Alpha, Blue, Green, Red) -->
      </IconStyle>
    </Style>
  </Placemark>
</kml>

نمط مخصص للطبقة المرجعية عبر جزء التنسيق

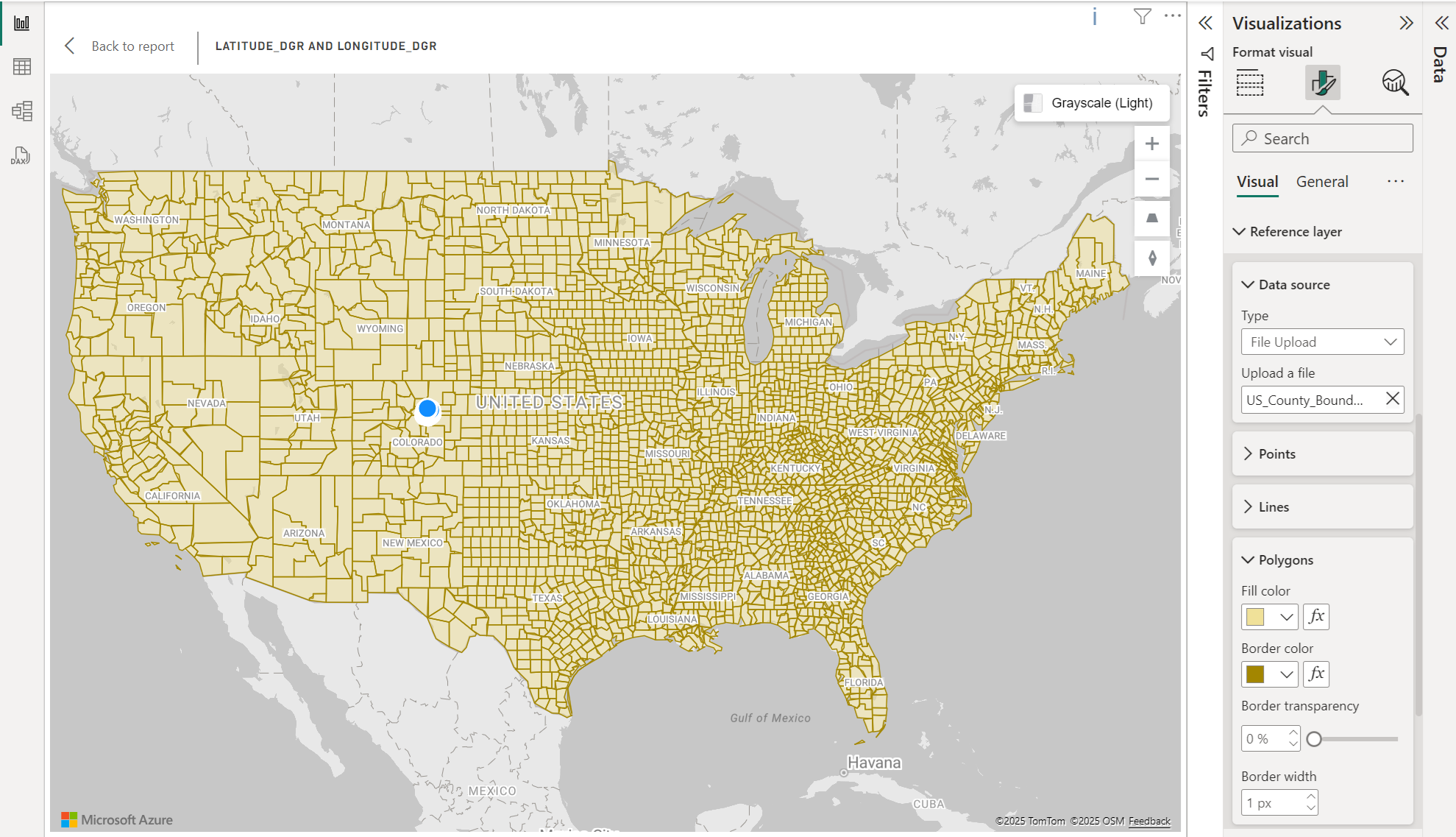

يمكنك النمط المخصص للطبقة المرجعية عبر ميزة جزء التنسيق في خرائط Azure من تخصيص مظهر الطبقات المرجعية. يمكنك تحديد اللون وعرض الحدود وشفافية النقاط والخطوط والمضلعات مباشرة في واجهة Power BI المرئية خرائط Azure، لتحسين الوضوح المرئي للبيانات الجغرافية المكانية وتأثيرها.

تمكين الأنماط المخصصة

لاستخدام خيارات التصميم المخصصة للطبقات المرجعية، اتبع الخطوات التالية:

1. تحميل الملفات الجغرافية المكانية: ابدأ بتحميل الملفات الجغرافية المكانية المدعومة (GeoJSON أو KML أو WKT أو CSV أو Shapefile) إلى خرائط Azure كطبقة مرجعية.
2. إعدادات تنسيق الوصول: انتقل إلى شفرة الطبقة المرجعية ضمن الإعدادات المرئية خرائط Azure Power BI.
3. تخصيص الأنماط: استخدم لضبط مظهر الطبقة المرجعية عن طريق تعيين لون التعبئة ولون الحدود وعرض الحدود والشفافية للنقاط والخطوط والمضلعات.

إشعار

إذا كانت ملفاتك الجغرافية المكانية (GeoJSON، KML) تتضمن خصائص نمط محددة مسبقا، فإن Power BI يستخدم هذه الأنماط بدلا من الإعدادات التي تم تكوينها في جزء التنسيق. تأكد من تصميم ملفاتك وفقا لمتطلباتك قبل التحميل إذا كنت تنوي استخدام خصائص مخصصة محددة داخلها.

تكوين النمط

اسم الإعداد	‏‏الوصف	تعيين القيم
لون التعبئة	لون تعبئة النقاط والمضلعات.	قم بتعيين ألوان لفئة بيانات مختلفة أو تدرج لوني للبيانات الرقمية.
لون الحد	لون المخطط التفصيلي للنقاط والخطوط والمضلعات.	Color picker
عرض الحد	عرض الحد بالبكسل. الافتراضي: 3 px	العرض من 1 إلى 20 بكسل
شفافية الحدود	شفافية الحدود. الافتراضي: 0٪	الشفافية 0-100٪

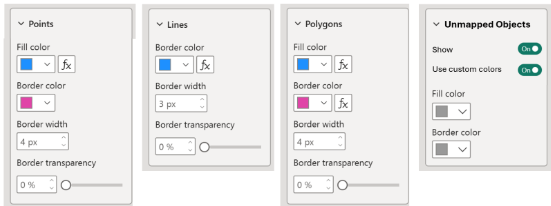

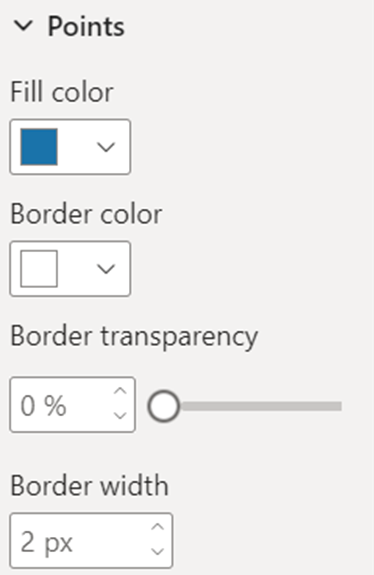

قسم النقاط في الجزء المرئي للتنسيق:

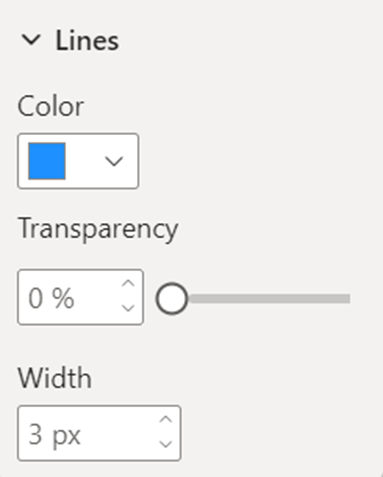

قسم الأسطر في الجزء المرئي للتنسيق:

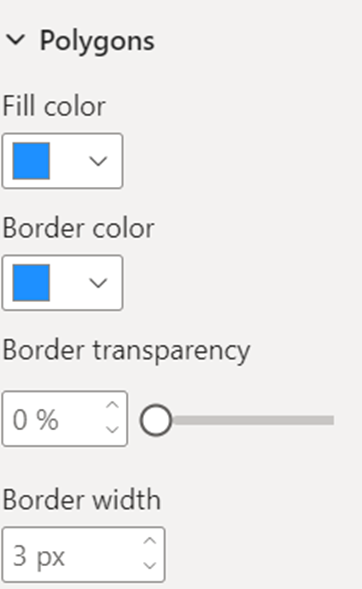

قسم المضلعات في الجزء المرئي للتنسيق:

طبقة مرجعية مرتبطة بالبيانات

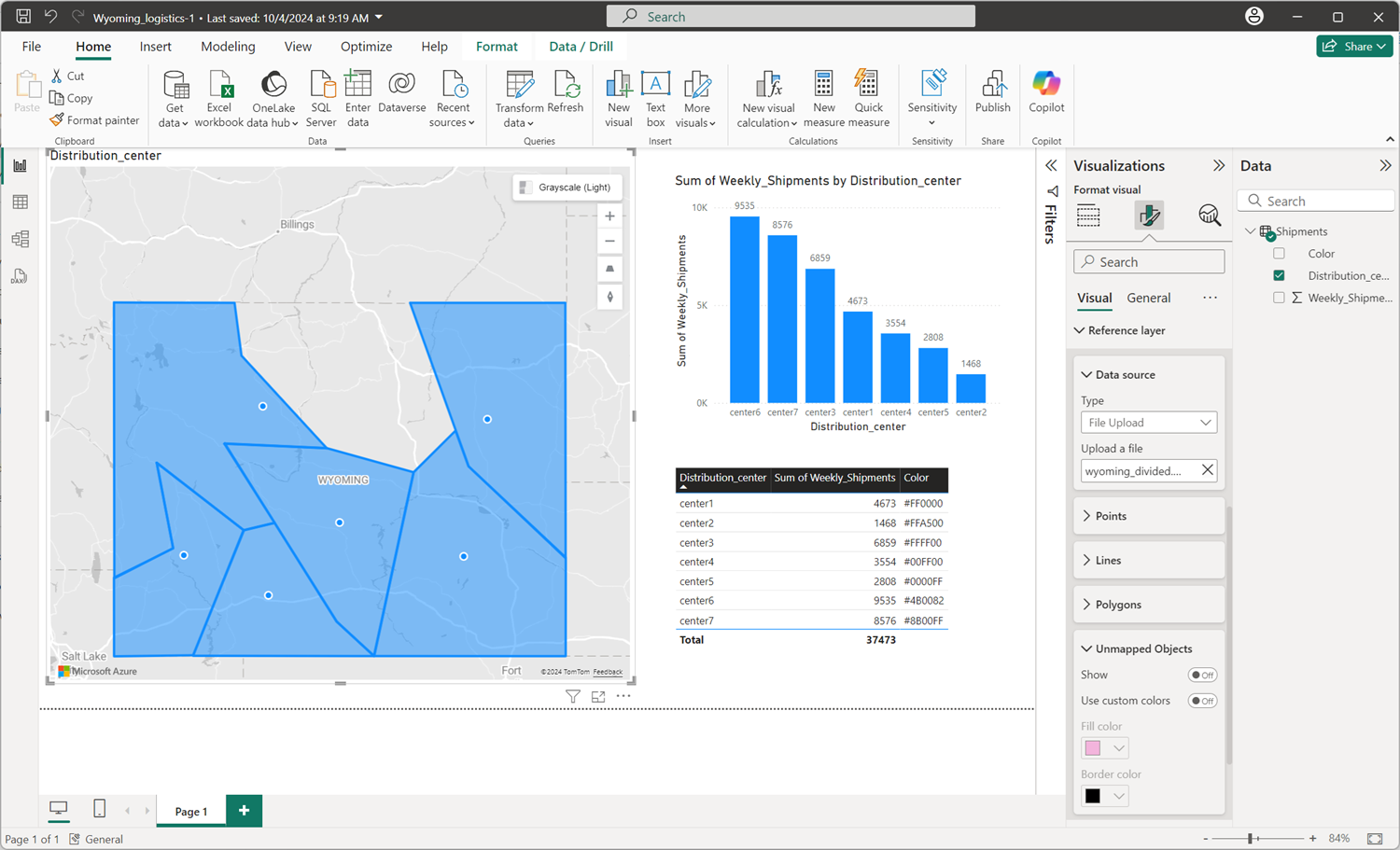

تمكن الطبقة المرجعية المرتبطة بالبيانات اقتران البيانات بأشكال معينة في الطبقة المرجعية استنادا إلى السمات الشائعة.

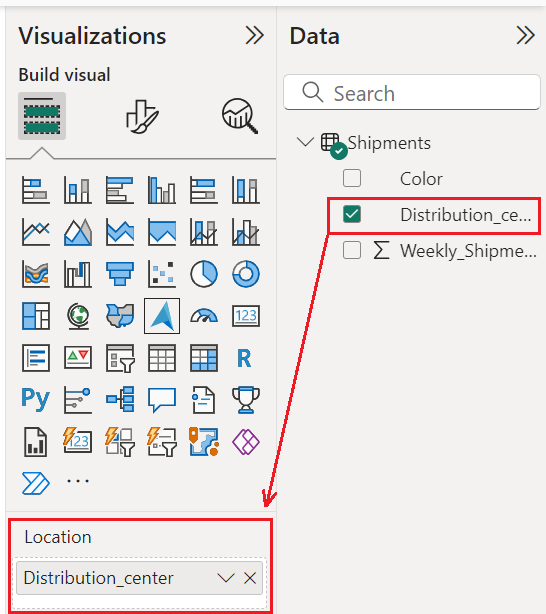

لاستخدام طبقة المرجع المرتبطة بالبيانات، اسحب العمود الذي يحتوي على معرفات فريدة (يمكن أن تكون بيانات الموقع أم لا) إلى حقل الموقع لمرئية خرائط Azure.

خرائط Azure يطابق هذه المعرفات مع الخصائص المقابلة في الملف المكاني الذي تم تحميله، ما يؤدي تلقائيا إلى ربط بياناتك بالأشكال الموجودة على الخريطة.

في السيناريوهات ذات الخصائص المتعددة، يحدد خرائط Azure خاصية شائعة في كل شكل ويقارن قيمته بعمود البيانات المحدد في حقل الموقع. ثم يستخدم الخاصية التي تحتوي على أكبر عدد من التطابقات مع عمود البيانات المحدد.

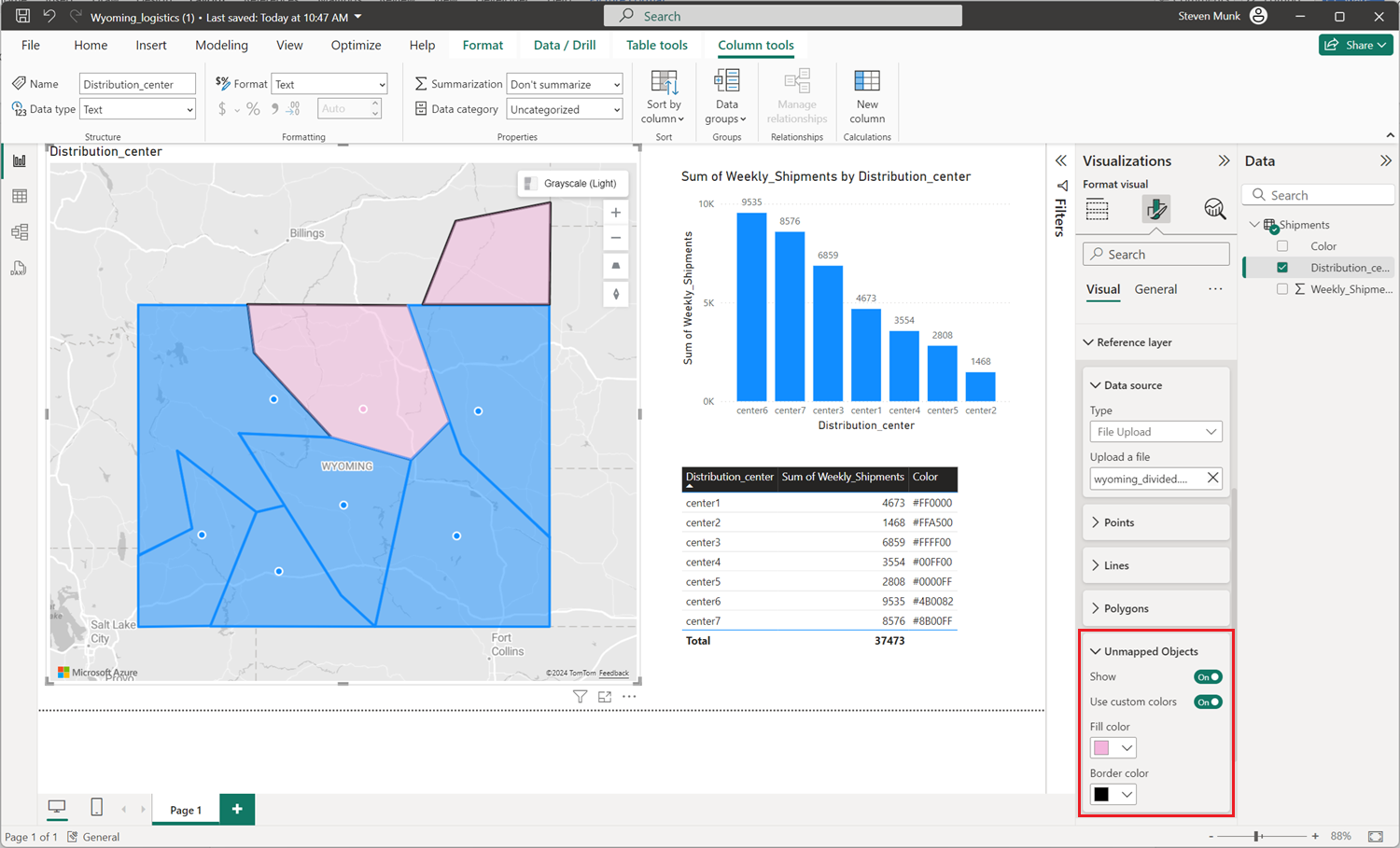

إذا تعذر تعيين شكل واحد أو أكثر في الطبقة المرجعية تلقائيا إلى أي نقطة بيانات، يمكنك إدارة هذه الكائنات غير المعينة باتباع الخطوات التالية:

1. حدد علامة التبويب تنسيق المرئيات في جزء المرئيات.
2. حدد طبقة مرجعية.
3. حدد الكائنات غير المعينة.
4. حدد مفتاح التبديل إظهار للتبديل بين التشغيل/إيقاف التشغيل. يؤدي هذا إلى تمييز الأشكال التي لم يتم تعيينها إلى أي نقاط بيانات.

اختياريا، حدد مفتاح تبديل استخدام الألوان المخصصة للتبديل بين تشغيل/إيقاف تشغيل التعبئة المخصصة وألوان الحدود للكائنات غير المعينة لجعلها مميزة بصريا على الخريطة.

تنسيق شرطي

يمكن تطبيق التنسيق الشرطي على البيانات لتغيير مظهر الأشكال ديناميكيا على الخريطة استنادا إلى البيانات المتوفرة. على سبيل المثال، يمكن لألوان التدرج تصور قيم بيانات مختلفة مثل كثافة السكان أو أداء المبيعات أو مقاييس أخرى. هذه أداة قوية للجمع بين البيانات المكانية وبيانات الأعمال لإنشاء تقارير تفاعلية ومقنعة بصريا.

هناك عدة طرق لتعيين الألوان إلى الأشكال. يوضح الجدول التالي الأولويات المستخدمة:

أولوية	المصدر	‏‏الوصف
1	نمط محدد مسبقا في الملفات المكانية	اللون والنمط كما هو محدد في الملف المكاني
2	ألوان الكائنات غير المعينة	الألوان المخصصة المستخدمة عندما لا تكون الهندسة مرتبطة بالبيانات
3	ألوان وسيلة الإيضاح	الألوان التي توفرها وسيلة الإيضاح/السلسلة
4	ألوان التنسيق الشرطي	الألوان التي يوفرها التنسيق الشرطي
5	ألوان التنسيق المخصصة	الأنماط المخصصة المعرفة من قبل المستخدم في خيارات "الطبقة المرجعية" في جزء التنسيق
6	الألوان الافتراضية	الألوان الافتراضية المعرفة في العنصر المرئي خرائط Azure

تلميح

يمكن خرائط Azure Power BI Visual إجراء الترميز الجغرافي فقط على بيانات الموقع الصالحة مثل الإحداثيات الجغرافية أو العناوين أو أسماء الأماكن. إذا لم يتم تحميل بيانات موقع صالحة، فلا يتم عرض طبقات البيانات التي تعتمد على مواقع مشفرة جغرافيا، مثل الخرائط الحرارية أو الطبقات الفقاعية، على الخريطة.

تظهر طبقة المرجع المرتبطة بالبيانات على الخريطة طالما أن عمود البيانات يحتوي على معرفات فريدة تطابق الخصائص في الملف المكاني، ولكن لضمان النتائج الصحيحة، يجب أن يتضمن عمود البيانات معلومات جغرافية صالحة.
