البرنامج التعليمي: إنشاء سجل مستعار لدعم أسماء المجالات الرئيسية باستخدام مدير نسبة استخدام الشبكة

  • مقالة

يمكنك إنشاء سجل اسم مستعار لاسم المجال الرئيسي للإشارة إلى ملف تعريف Azure Traffic Manager. بدلاً من استخدام خدمة إعادة التوجيه، يمكنك تكوين Azure DNS للإشارة إلى ملف تعريف إدارة المرور مباشرةً من منطقتك.

في هذا البرنامج التعليمي، تتعلم كيفية:

  • أنشئ شبكة ظاهرية وشبكة فرعية.
  • قم بإنشاء جهاز ظاهري لخادم الويب باستخدام عنوان IP عام.
  • إضافة تسمية DNS إلى IP عام.
  • إنشاء ملف تعريف Traffic Manager.
  • قم بإنشاء سجل اسم مستعار.
  • اختبر سجل الاسم المستعار.

في حال لم يكن لديك اشتراك في Azure، يُمكنك إنشاء حساب مجاني قبل البدء.

المتطلبات الأساسية

إشعار

في هذا البرنامج التعليمي، يُستخدم contoso.com كمثال لاسم المجال. استبدل contoso.com باسم المجال الخاص بك.

تسجيل الدخول إلى Azure

قم بتسجيل الدخول إلى بوابة Azure.

تسجيل موفر موارد Microsoft.Network

لإنشاء سجلات الأسماء المستعارة ، يجب تسجيل موفر موارد Microsoft.Network . إذا كانت منطقة DNS والمورد الهدف المستعار في اشتراكات مختلفة، فيجب تسجيل كلا الاشتراكين. يمكنك تسجيل موفري الموارد باستخدام Azure CLI أو PowerShell أو مدخل Microsoft Azure. راجع المثال التالي:

az provider register --namespace Microsoft.Network

لمزيد من المعلومات، راجع حل الأخطاء لتسجيل موفر الموارد.

إنشاء البنية التحتية للشبكة

قم بإنشاء شبكة ظاهرية وشبكة فرعية لوضع خوادم الويب الخاصة بك فيها.

  1. في مدخل Microsoft Azure، أدخل الشبكة الظاهرية في مربع البحث في أعلى المدخل، ثم حدد Virtual networks من نتائج البحث.

  2. في "Virtual Networks"، حدد "‎+ Create".

  3. في إنشاء شبكة ظاهرية، أدخل أو حدد المعلومات التالية في علامة التبويب الأساسيات:

    الإعداد القيمة‬
    تفاصيل المشروع
    الاشتراك حدد اشتراك Azure الخاص بك.
    مجموعة الموارد حدد إنشاء جديد.
    في Name، أدخل myResourceGroup.
    حدد موافق.
    تفاصيل المثيل
    الاسم أدخل myTMVNet.
    المنطقة حدد منطقتك.

  4. حدّد علامة التبويب عناوين IP أو حدّد زر التالي: عناوينIP في الجانب السفلي من الصفحة.

  5. في علامة التبويب عناوين IP أدخِل هذه المعلومات:

    الإعداد القيمة‬
    مساحة العنوان IPv4 أدخِل 10.10.0.0/16.

  6. حدد + Add subnet، وأدخل هذه المعلومات في Add subnet:

    الإعداد القيمة‬
    اسم الشبكة الفرعية أدخِل WebSubnet.
    نطاق عنوان الشبكة الفرعية أدخِل 10.10.0.0/24.

  7. حدد إضافة.

  8. حدد علامة التبويب Review + create أو حدد الزر Review + create.

  9. حدد إنشاء.

إنشاء جهاز ظاهري لخادم الويب

أنشئ جهازين ظاهريين لخادم Windows Server، وقم بتثبيت خادم ويب IIS عليها، ثم أضف تسميات DNS إلى عناوين IP العامة الخاصة بهم.

إنشاء الأجهزة الظاهرية

إنشاء جهازين ظاهريين لخادم Windows Server

  1. في مدخل Microsoft Azure، أدخل الشبكة الظاهرية في مربع البحث في أعلى المدخل، ثم حدد Virtual networks من نتائج البحث.

  2. في صفحة الأجهزة الظاهرية، حدد + إنشاء ثم حدد جهاز ظاهري في Azure.

  3. في Create a virtual machine، أدخِل أو حدد المعلومات التالية في علامة التبويب Basics.

    الإعداد القيمة‬
    تفاصيل المشروع
    الاشتراك حدد اشتراك Azure الخاص بك.
    مجموعة الموارد حدد TMResourceGroup.
    تفاصيل المثيل
    اسم الجهاز الظاهري أدخل Web-01.
    المنطقة حدد (US) East US.
    خيارات التوفر حدد No infrastructure redundancy required.
    نوع الأمان حدد قياسي.
    Image حدد Windows Server 2019 Datacenter - Gen2.
    الحجم حدد حجم الجهاز الظاهري.
    حساب المسؤول
    اسم مستخدم أدخل username.
    كلمة المرور إدخال «password».
    تأكيد كلمة المرور أعد إدخال كلمة المرور.
    قواعد المنفذ الوارد
    المنافذ العامة الواردة حدد لا شيء.

  4. حدد علامة التبويب Networking، أو حدد Next: Disks، ثم Next: Networking.

  5. في علامة التبويب شبكة الاتصال، أدخل أو حدد المعلومات التالية:

    الإعداد القيمة‬
    واجهة الشبكة
    الشبكة الظاهرية حدد myTMVNet.
    الشبكة الفرعية حدد WebSubnet.
    عنوان IP عام حدد Create new، ثم أدخل Web-01-ip في Name.
    حدد Basic لـ SKU، و Staticلـ Assignment.
    المجموعة الأمنية للشبكة NIC حدد أساسي.
    المنافذ العامة الواردة حدد Allow selected ports.
    حدد المنافذ الداخلية حدد HTTP (80) وHTTPS (443) وRDP (3389).

  6. حدد "Review + create".

  7. راجع الإعدادات، ثم حدّد "إنشاء".

  8. كرر الخطوات السابقة لإنشاء الجهاز الظاهري الثاني. أدخل Web-02 في Virtual machine name ووWeb-02-ip في Nameلـ IP العام. بالنسبة للإعدادات الأخرى، استخدم نفس المعلومات من الخطوات السابقة المستخدمة مع الجهاز الظاهري الأول.

قد تستغرق كل عملية توزيع جهاز ظاهري بضع دقائق حتى تكتمل.

تثبيت خادم ويب IIS

قم بتثبيت IIS على كل من الجهازين الظاهريين Web-01 وWeb-02.

  1. في صفحة Connect من الجهاز الظاهري Web-01، حدد RDP ثم Download RDP File.

  2. افتح ملف Web-01.rdp، وحدد Connect.

  3. أدخل اسم المستخدم وكلمة المرور اللذين تم إدخالهما أثناء إنشاء الجهاز الظاهري.

  4. في لوحة المعلومات إدارة الخادم، حدد إدارة ثم إضافة الأدوار والمزايا.

  5. حدد أدوار الخادم أو حدد التالي ثلاث مرات. في شاشة أدوار الخادم، حدد Web Server (IIS).

  6. حدد إضافة ميزات، ثم حدد التالي.

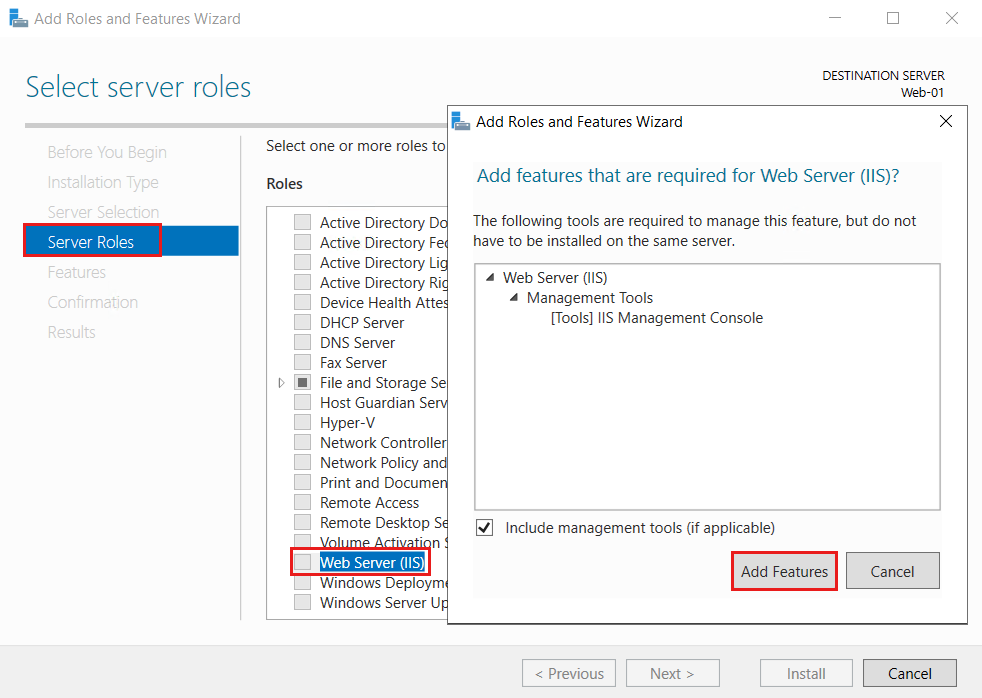

    Screenshot of Add Roles and Features Wizard in Windows Server 2019 showing how to install the I I S Web Server by adding the Web Server role.

  7. حدد تأكيد أو حدد التالي ثلاث مرات، ثم حدد تثبيت. تستغرق عملية التثبيت بضع دقائق حتى تنتهي.

  8. بعد انتهاء التثبيت، حدد Close.

  9. انتقل إلى C:\inetpub\wwwroot وافتح iisstart.htm باستخدام المفكرة أو أي محرر من اختيارك لتحرير صفحة ويب IIS الافتراضية.

  10. استبدل كل النص في الملف Hello World from Web-01 واحفظ التغييرات في iisstart.htm.

  11. افتح مستعرض ويب. استعرض للوصول إلى localhost للتحقق من ظهور صفحة ويب IIS الافتراضية.

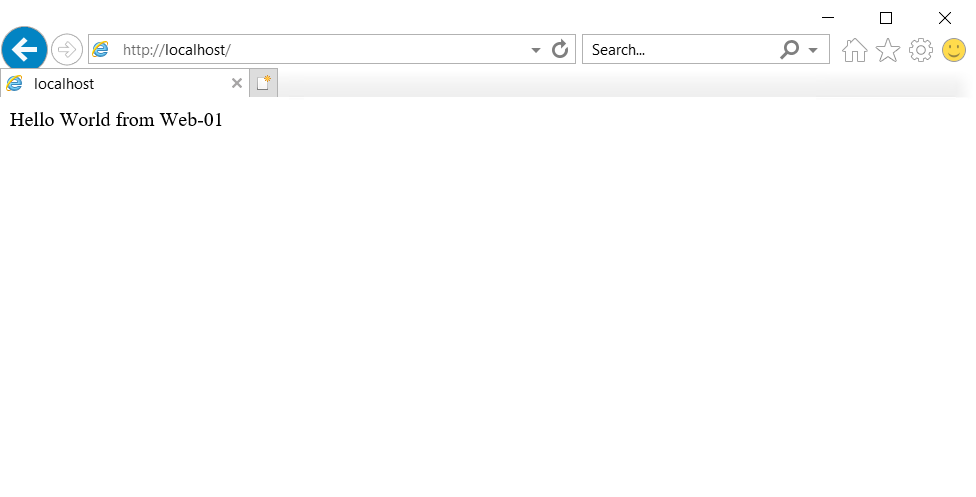

    Screenshot of Internet Explorer showing the I I S Web Server default page of first virtual machine.

  12. كرر الخطوات السابقة لتثبيت خادم ويب IIS على الجهاز الظاهري Web-02 . استخدم Hello World from Web-02 لاستبدال كل النص في iisstart.htm.

أضف تسمية DNS

تحتاج عناوين IP العامة إلى تسمية DNS للعمل مع Traffic Manager.

  1. في مدخل Microsoft Azure، أدخل TMResourceGroup في مربع البحث في أعلى المدخل، ثم حدد TMResourceGroup من نتائج البحث.

  2. في مجموعة موارد TMResourceGroup، حدد عنوان IP العام Web-01-ip.

  3. ضمن الإعدادات، حدد Configuration.

  4. أدخل web01pip في DNS name label.

  5. حدد حفظ.

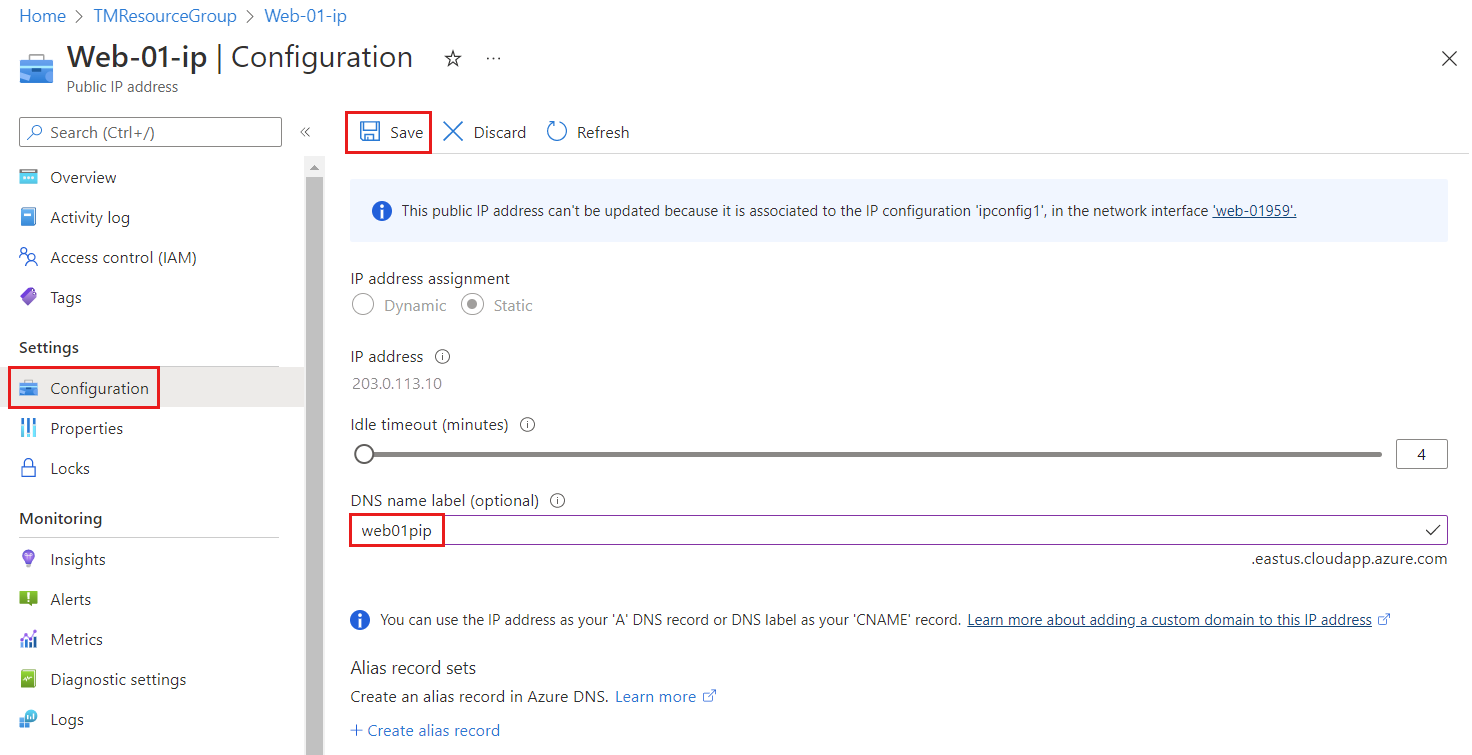

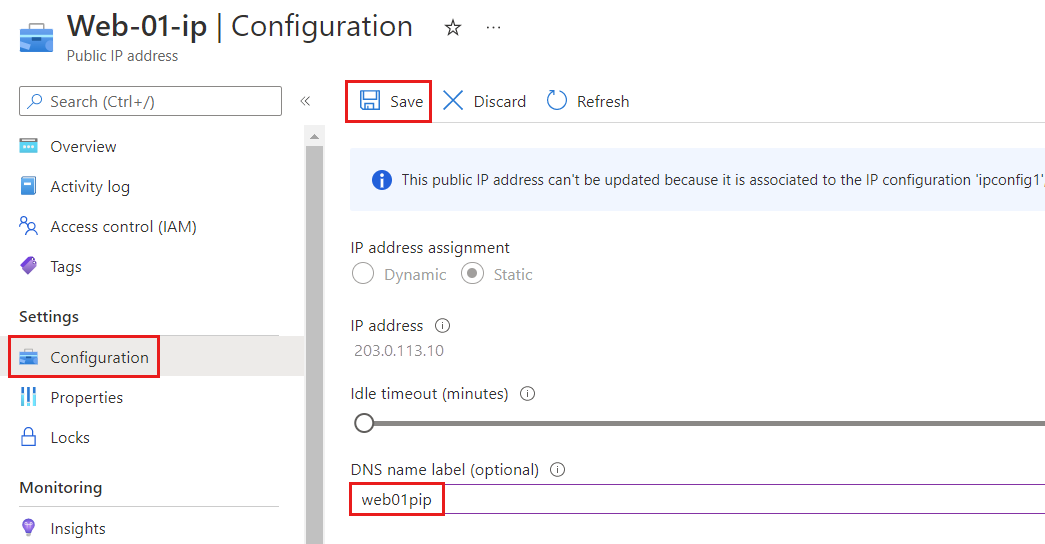

    Screenshot of the Configuration page of Azure Public IP Address showing D N S name label.

  6. كرر الخطوات السابقة لعنوان IP العام Web-02-ip وأدخل web02pip في DNS name label.

إنشاء ملف تعريف Traffic Manager

  1. في صفحة Overview لعنوان IP العام لـ Web-01-ip، لاحظ عنوان IP لاستخدامه لاحقًا. كرر هذه الخطوة لعنوان IP العام Web-02-ip.

  2. في مدخل Microsoft Azure، أدخل ملف تعريف Traffic Manager في مربع البحث في أعلى المدخل، ثم حدد ملفات تعريف Traffic Manager.

  3. حدد + إنشاء.

  4. في صفحة Create Traffic Manager profile، أدخل المعلومات التالية أو حددها.

    الإعداد القيمة‬
    الاسم أدخل TM-alias-test.
    أسلوب التوجيه حدد الأولوية.
    الاشتراك حدد اشتراك Azure الخاص بك.
    مجموعة الموارد حدد TMResourceGroup.

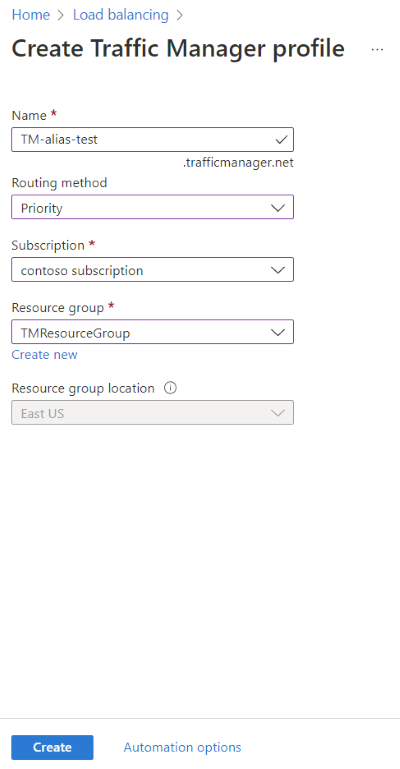

    Screenshot of the Create Traffic Manager profile page showing the selected settings.

  5. حدد إنشاء.

  6. بعد الانتهاء من توزيع TM-alias-test، حدد Go to resource.

  7. في صفحة Endpoints من ملف تعريف إدارة نسبة استخدام الشبكة TM-alias-test، حدد + Add وأدخل المعلومات التالية أو حددها:

    الإعداد القيمة‬
    نوع حدد External endpoint.
    الاسم أدخل EP-Web01.
    اسم مجال الكمبيوتر المؤهل بالكامل (FQDN) أدخل عنوان IP لـ Web-01-ip الذي لاحظته سابقًا.
    أولوية ادخل 1

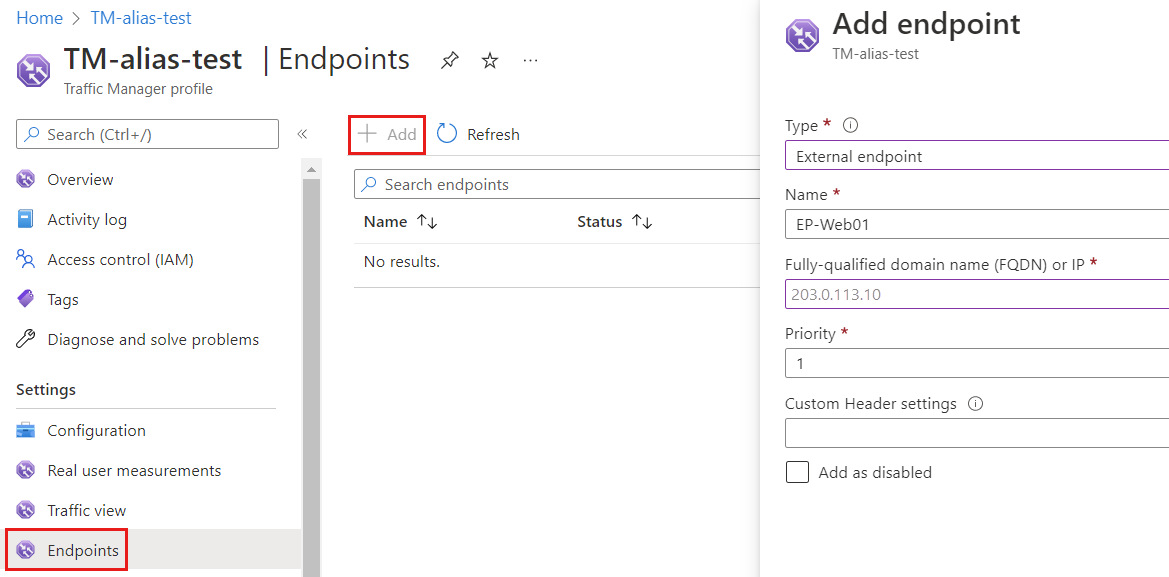

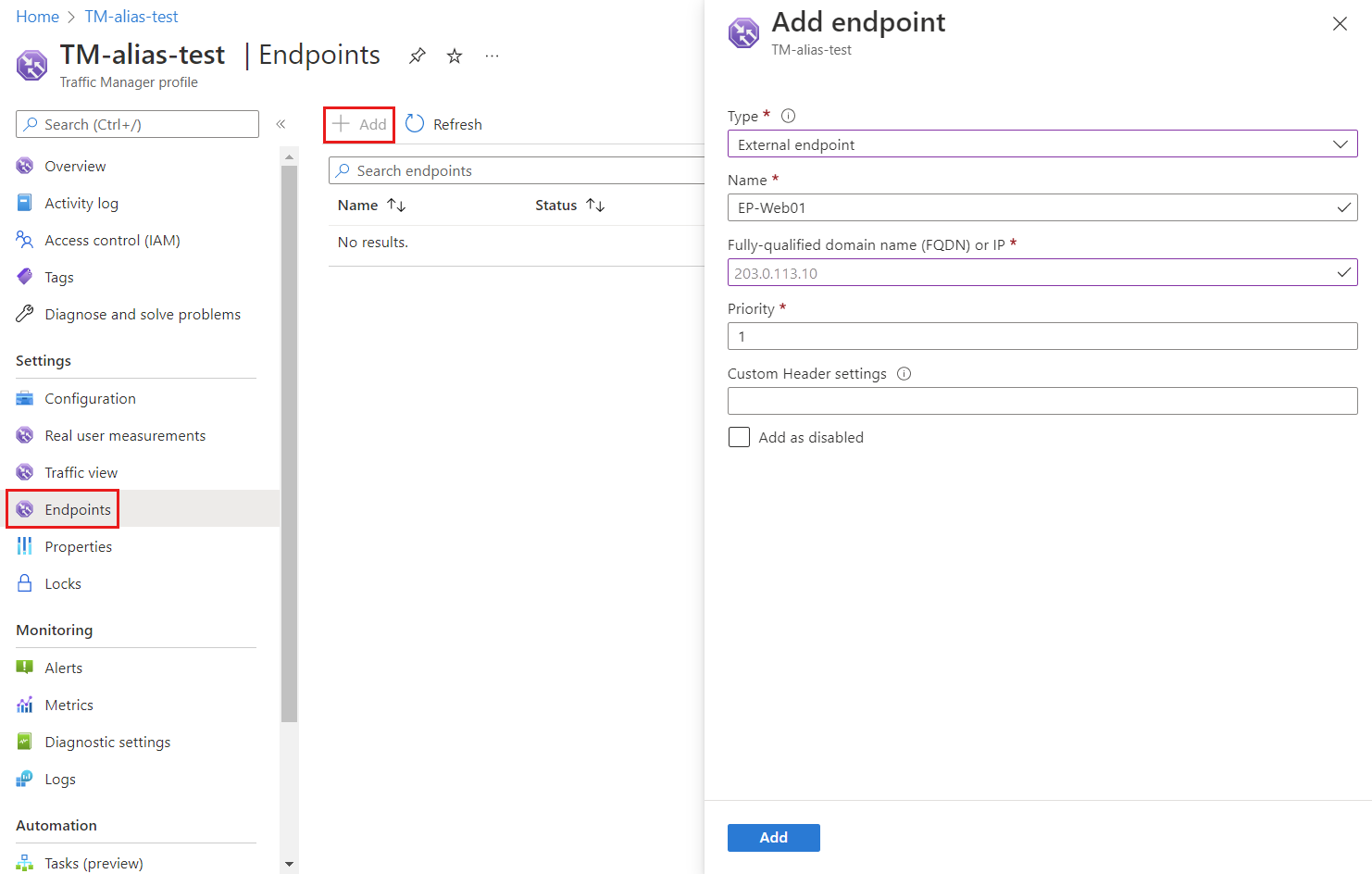

    Screenshot of the Endpoints page in Traffic Manager profile showing selected settings for adding an endpoint.

  8. حدد إضافة.

  9. كرر الخطوتين الأخيرتين لإنشاء نقطة النهاية الثانية. أدخل المعلومات التالية أو حددها:

    الإعداد القيمة‬
    نوع حدد External endpoint.
    الاسم أدخل EP-Web02.
    اسم مجال الكمبيوتر المؤهل بالكامل (FQDN) أدخل عنوان IP لـ Web-02-ip الذي لاحظته سابقًا.
    أولوية أدخل 2.

قم بإنشاء سجل اسم مستعار

قم بإنشاء سجل اسم مستعار يشير إلى ملف إدارة المرور.

  1. في مدخل Azure، أدخل contoso.com في مربع البحث في أعلى المدخل ثم حدد منطقة DNS contoso.com من نتائج البحث.

  2. في صفحة Overview لمنطقة DNS contoso.com، حدد الزر + Record set.

  3. في Add record set، اترك مربع Name فارغًا لتمثيل اسم المجال الرئيسي. مثال على ذلك contoso.com .

  4. حدد أ لـ نوع.

  5. حدد Yes لـ Alias record set، ثم حدد Azure Resource لـ Alias type.

  6. حدد ملف تعريف إدارة نسبة استخدام الشبكة TM-alias-testلـمورد Azure.

  7. حدد موافق.

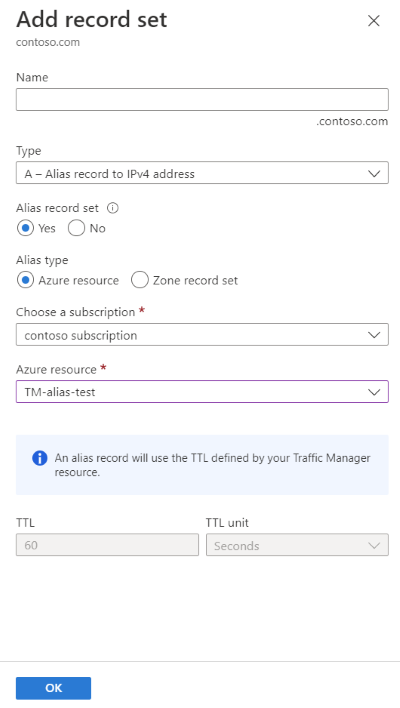

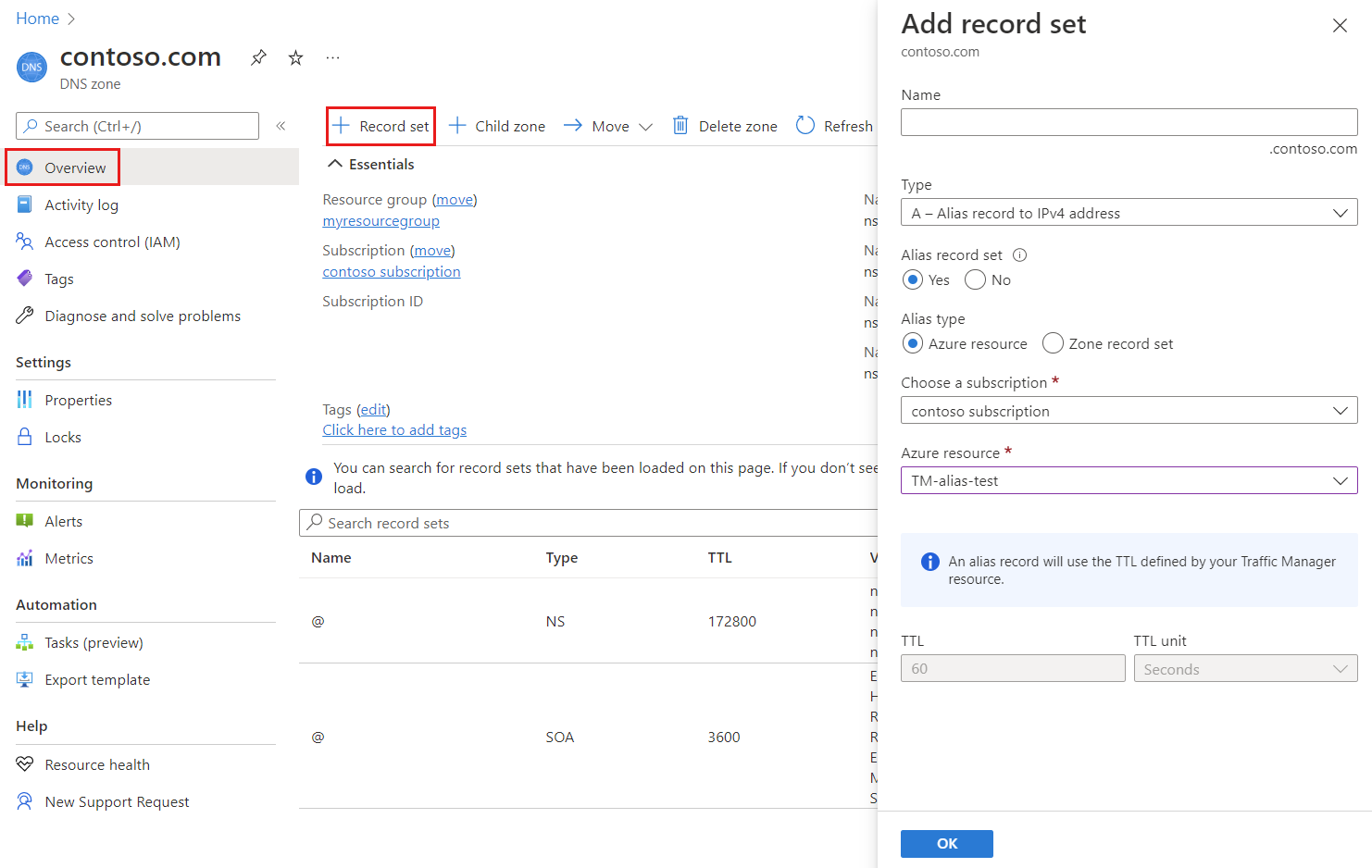

    Screenshot of adding an alias record to refer to the Traffic Manager profile.

اختبر سجل الاسم المستعار

  1. من متصفح الويب، استعرض للوصول إلى contoso.com أو اسم المجال الرئيسي. ترى صفحة ويب الافتراضية IIS باستخدام Hello World from Web-01. وجّهت Traffic Manager نسبة استخدام الشبكة إلى خادم الويب IIS Web-01 لأنه يحظى بأولوية قصوى. أغلق مستعرض الويب وأوقف تشغيل الجهاز الظاهري Web-01. انتظر بضع دقائق حتى يتم إغلاق الجهاز الظاهري تمامًا.
  2. افتح مستعرض ويب جديدًا، واستعرض مرة أخرى للوصول إلى contoso.com أو اسم المجال الرئيسي الخاص بك.
  3. يمكنك أن ترى صفحة ويب الافتراضية IIS باستخدام Hello World from Web-02. تعامل Traffic Manager مع الموقف ووجه نسبة استخدام الشبكة إلى خادم IIS الثاني بعد إيقاف تشغيل الخادم الأول الذي له الأولوية القصوى.

تنظيف الموارد

عند عدم الحاجة، يمكنك حذف جميع الموارد التي تم إنشاؤها في هذا البرنامج التعليمي باتباع هذه الخطوات:

  1. في قائمة مدخل Microsoft Azure، حدد Resource groups.
  2. حدد مجموعة موارد myResourceGroup.
  3. في صفحة نظرة عامة، تحديد حذف مجموعة الموارد.
  4. أدخِل myResourceGroup، وحدد Delete.
  5. في قائمة مدخل Azure، حدد All resources.
  6. حدد منطقة DNS contoso.com.
  7. في صفحة Overview، حدد السجل @ الذي تم إنشاؤه في هذا البرنامج التعليمي.
  8. حدد Delete، ثم حدد Yes.

الخطوات التالية

في هذا البرنامج التعليمي، لقد تعرفت على كيفية إنشاء سجل اسم مستعار لاستخدام اسم النطاق الرئيسي الخاص بك للإشارة إلى ملف تعريف إدارة المرور.
