بنية شبكة Azure

  • مقالة

توفر بنية شبكة Azure الاتصال من الإنترنت إلى مراكز بيانات Azure. أي حمل عمل تم نشره (IaaS وPaaS وSaaS) على Azure يستفيد من شبكة مركز بيانات Azure.

طوبولوجيا الشبكة

تتكون بنية الشبكة لمركز بيانات Azure من المكونات التالية:

  • شبكة فرعية مراقَبة
  • شبكة واسعة النطاق
  • شبكة البوابات الإقليمية
  • شبكة مركز البيانات

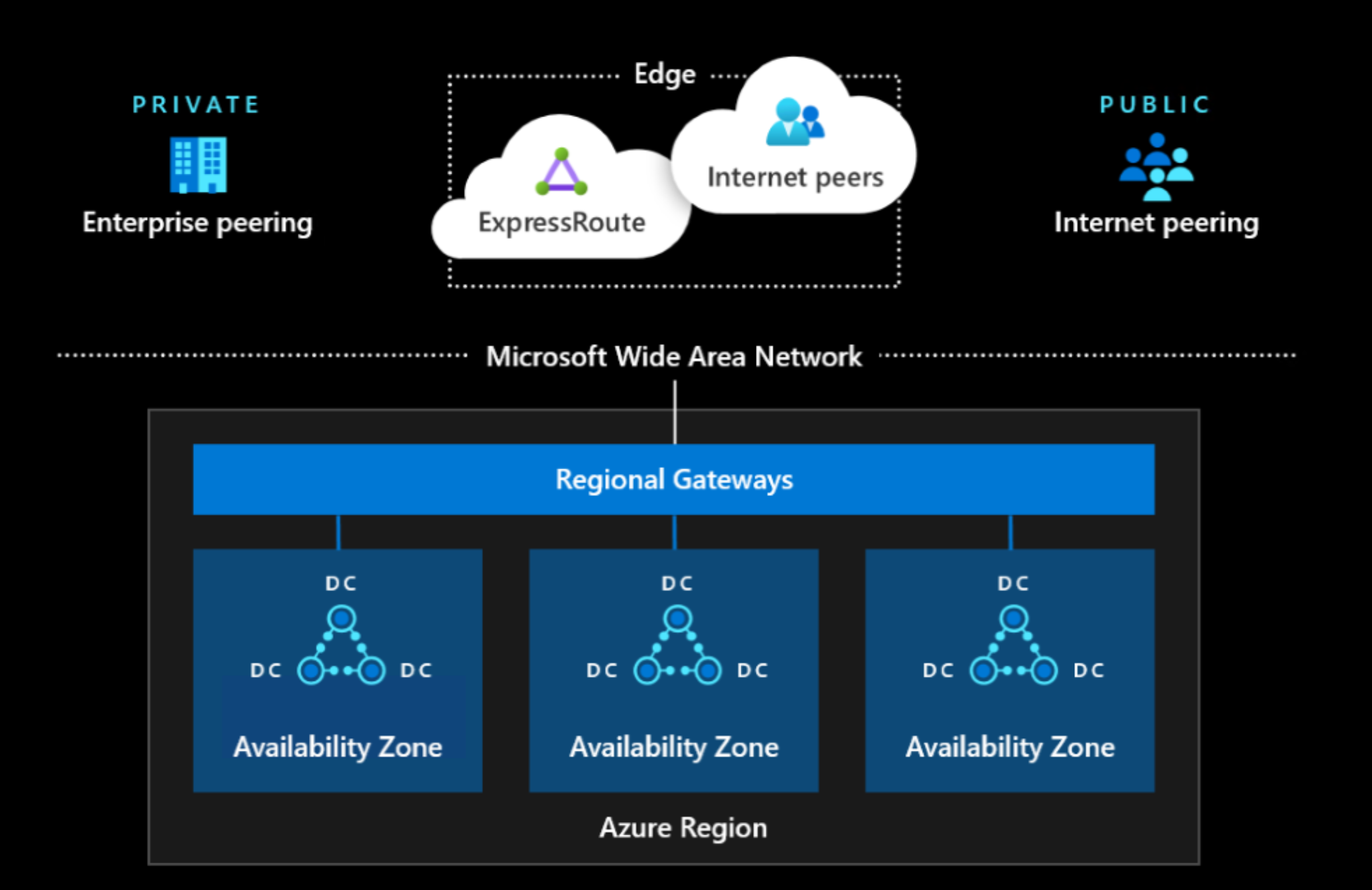

رسم تخطيطي لشبكة Azure

مكونات الشبكة

وصف موجز لمكونات الشبكة.

  • شبكة فرعية مراقَبة

    • نقطة ترسيم بين شبكة Microsoft والشبكات الأخرى (على سبيل المثال، الإنترنت، شبكة المؤسسة)
    • يوفر تناظر الإنترنت وExpressRoute في Azure

  • شبكة واسعة النطاق

    • شبكة Microsoft الأساسية الذكية التي تغطي العالم
    • توفير الاتصال بين مناطق Azure

  • بوابات إقليمية

    • نقطة التجميع لجميع مراكز البيانات في منطقة Azure
    • يوفر اتصالاً هائلاً بين مراكز البيانات داخل منطقة Azure (على سبيل المثال، عدة مئات من تيرابايت لكل مركز بيانات)

  • شبكة مركز البيانات

    • يوفر الاتصال بين الخوادم داخل مركز البيانات مع عرض النطاق الترددي منخفض الاشتراك

تم تصميم مكونات الشبكة أعلاه لتوفير أقصى قدر من التوفر لدعم الأعمال السحابية المتاحة دائمًا. تم تصميم التكرار ودمجه في الشبكة من الجانب المادي وصولاً إلى بروتوكول التحكم.

مرونة شبكة مركز البيانات

دعونا نوضح مبدأ تصميم المرونة باستخدام شبكة مركز البيانات.

شبكة مركز البيانات هي إصدار معدل من شبكة Clos، ما يوفر عرض نطاق ترددي عالي ثنائي المقاطع لنسبة استخدام الشبكة على نطاق السحابة. يتم إنشاء الشبكة باستخدام عدد كبير من أجهزة السلع الأساسية لتقليل التأثير الناجم عن فشل الأجهزة الفردية. تقع هذه الأجهزة بشكل استراتيجي في مواقع فعلية مختلفة ذات مجال طاقة وتبريد منفصل لتقليل تأثير حدث البيئة. على مستوى التحكم، يتم تشغيل جميع أجهزة الشبكة كوضع توجيه طبقة 3 لنموذج OSI، ما يلغي المشكلة التاريخية لحلقة نسبة استخدام الشبكة. جميع المسارات بين المستويات المختلفة نشطة لتوفير تكرار عال وعرض نطاق ترددي باستخدام توجيه Equal-Cost متعدد المسارات (ECMP).

يوضح الرسم التخطيطي التالي أن شبكة مركز البيانات يتم إنشاؤها بواسطة مستويات مختلفة من أجهزة الشبكة. تمثل الأشرطة في الرسم التخطيطي مجموعات من أجهزة الشبكة التي توفر التكرار والاتصال بالنطاق الترددي العالي.

شبكة مركز البيانات
