Ansichtsdefinitionsartefakt in Azure Managed Applications

  • Artikel

Die Ansichtsdefinition ist ein optionales Artefakt in Azure Managed Applications. Es ermöglicht Ihnen die Anpassung der Übersichtsseite und das Hinzufügen weiterer Ansichten wie Metriken und benutzerdefinierte Ressourcen.

Dieser Artikel gibt eine Übersicht über das Ansichtsdefinitionsartefakt und seine Funktionen.

Anzeigen des Definitionsartefakts

Das Ansichtsdefinitionsartefakt muss viewDefinition.json genannt werden und auf der gleichen Ebene wie createUiDefinition.json und mainTemplate.json im ZIP-Paket platziert sein, das eine Definition einer verwalteten Anwendung erstellt. Unter Veröffentlichen einer Definition für eine verwaltete Azure-Anwendung erfahren Sie, wie Sie das ZIP-Paket erstellen und eine Definition für eine verwaltete Anwendung veröffentlichen.

Ansichtsdefinitionsschema

Die viewDefinition.json-Datei hat nur eine views-Eigenschaft der obersten Ebene, die ein Array von Ansichten ist. Jede Ansicht wird in der Benutzeroberfläche der verwalteten Anwendung als separates Menüelement im Inhaltsverzeichnis angezeigt. Jede Ansicht hat eine kind-Eigenschaft, die den Typ der Ansicht festlegt. Für sie muss einer der folgenden Werte festgelegt werden: Overview, Metrics, CustomResources, Associations. Weitere Informationen finden Sie im aktuellen JSON-Schema für viewDefinition.json.

JSON-Beispielcode für die Ansichtsdefinition:

{
  "$schema": "https://schema.management.azure.com/schemas/viewdefinition/0.0.1-preview/ViewDefinition.json#",
  "contentVersion": "0.0.0.1",
  "views": [
    {
      "kind": "Overview",
      "properties": {
        "header": "Welcome to your Azure Managed Application",
        "description": "This managed application is for demo purposes only.",
        "commands": [
          {
            "displayName": "Test Action",
            "path": "testAction"
          }
        ]
      }
    },
    {
      "kind": "Metrics",
      "properties": {
        "displayName": "This is my metrics view",
        "version": "1.0.0",
        "charts": [
          {
            "displayName": "Sample chart",
            "chartType": "Bar",
            "metrics": [
              {
                "name": "Availability",
                "aggregationType": "avg",
                "resourceTagFilter": [
                  "tag1"
                ],
                "resourceType": "Microsoft.Storage/storageAccounts",
                "namespace": "Microsoft.Storage/storageAccounts"
              }
            ]
          }
        ]
      }
    },
    {
      "kind": "CustomResources",
      "properties": {
        "displayName": "Test custom resource type",
        "version": "1.0.0",
        "resourceType": "testCustomResource",
        "createUIDefinition": {},
        "commands": [
          {
            "displayName": "Custom Context Action",
            "path": "testCustomResource/testContextAction",
            "icon": "Stop",
            "createUIDefinition": {}
          }
        ],
        "columns": [
          {
            "key": "name",
            "displayName": "Name"
          },
          {
            "key": "properties.myProperty1",
            "displayName": "Property 1"
          },
          {
            "key": "properties.myProperty2",
            "displayName": "Property 2",
            "optional": true
          }
        ]
      }
    },
    {
      "kind": "Associations",
      "properties": {
        "displayName": "Test association resource type",
        "version": "1.0.0",
        "targetResourceType": "Microsoft.Compute/virtualMachines",
        "createUIDefinition": {}
      }
    }
  ]
}

Übersicht

"kind": "Overview"

Wenn Sie diese Ansicht in viewDefinition.json bereitstellen, überschreibt sie die Standardübersichtsseite in Ihrer verwalteten Anwendung.

{
  "kind": "Overview",
  "properties": {
    "header": "Welcome to your Azure Managed Application",
    "description": "This managed application is for demo purposes only.",
    "commands": [
      {
        "displayName": "Test Action",
        "path": "testAction"
      }
    ]
  }
}
Eigenschaft Erforderlich BESCHREIBUNG
Header Nein Die Überschrift der Übersichtsseite.
description Nein Die Beschreibung Ihrer verwalteten Anwendung.
commands Nein Das Array der weiteren Symbolleisten-Schaltflächen der Übersichtsseite finden Sie unter commands.

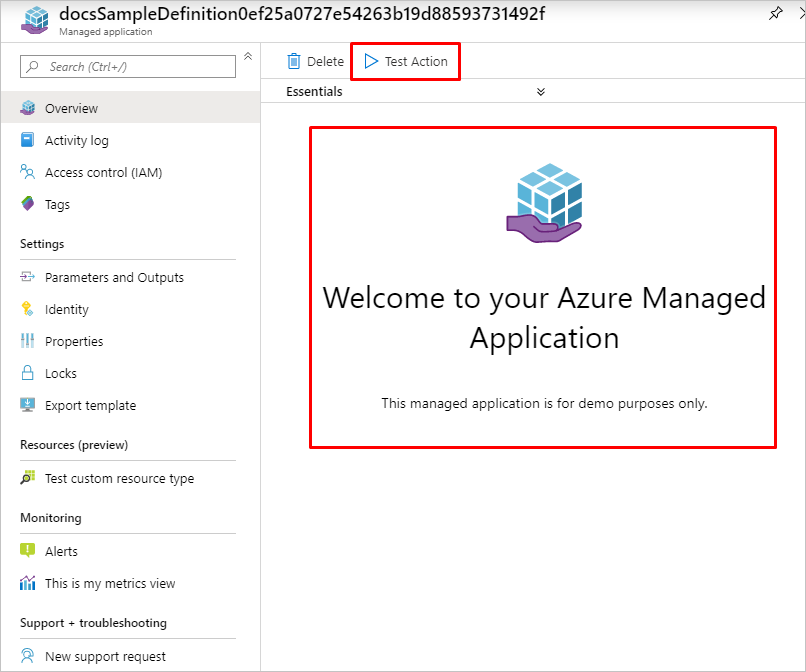

Screenshot der Seite „Übersicht“ für eine verwaltete Anwendung mit einem Steuerelement „Testaktion“, mit dem eine Demoanwendung ausgeführt werden kann

Metriken

"kind": "Metrics"

Die Metrikenansicht ermöglicht Ihnen, Daten von Ihren verwalteten Anwendungsressourcen in Azure Monitor-Metriken zu sammeln und zu aggregieren.

{
  "kind": "Metrics",
  "properties": {
    "displayName": "This is my metrics view",
    "version": "1.0.0",
    "charts": [
      {
        "displayName": "Sample chart",
        "chartType": "Bar",
        "metrics": [
          {
            "name": "Availability",
            "aggregationType": "avg",
            "resourceTagFilter": [
              "tag1"
            ],
            "resourceType": "Microsoft.Storage/storageAccounts",
            "namespace": "Microsoft.Storage/storageAccounts"
          }
        ]
      }
    ]
  }
}
Eigenschaft Erforderlich BESCHREIBUNG
displayName Nein Der angezeigte Titel der Ansicht.
version Nein Die Version der Plattform, die zum Rendern der Ansicht verwendet wird.
charts Ja Das Array von Diagrammen der Metrikenseite.

Diagramm

Eigenschaft Erforderlich BESCHREIBUNG
displayName Ja Der angezeigte Titel des Diagramms.
chartType Nein Die Visualisierung, die für dieses Diagramm verwendet werden soll. Standardmäßig wird ein Liniendiagramm dargestellt. Unterstützte Diagrammtypen: Bar, Line, Area, Scatter.
metrics Ja Das Array von Metriken, die in diesem Diagramm dargestellt werden sollen. Weitere Informationen zu unterstützten Metriken im Azure-Portal finden Sie unter Unterstützte Metriken von Azure Monitor.

Metrik

Eigenschaft Erforderlich BESCHREIBUNG
name Ja Der Name der Metrik.
aggregationType Ja Der Aggregationstyp, der für diese Metrik verwendet werden soll. Unterstützte Aggregationstypen: none, sum, min, max, avg, unique, percentile, count
Namespace Nein Weitere Informationen, die beim Ermitteln der richtigen Metrikenanbieter verwendet werden.
resourceTagFilter Nein Das Ressourcentagsarray (wird mit dem or-Wort getrennt), für das Metriken angezeigt würden. Wird zusätzlich zum Ressourcentypfilter angewandt.
resourceType Ja Der Ressourcentyp, für den Metriken angezeigt würden.

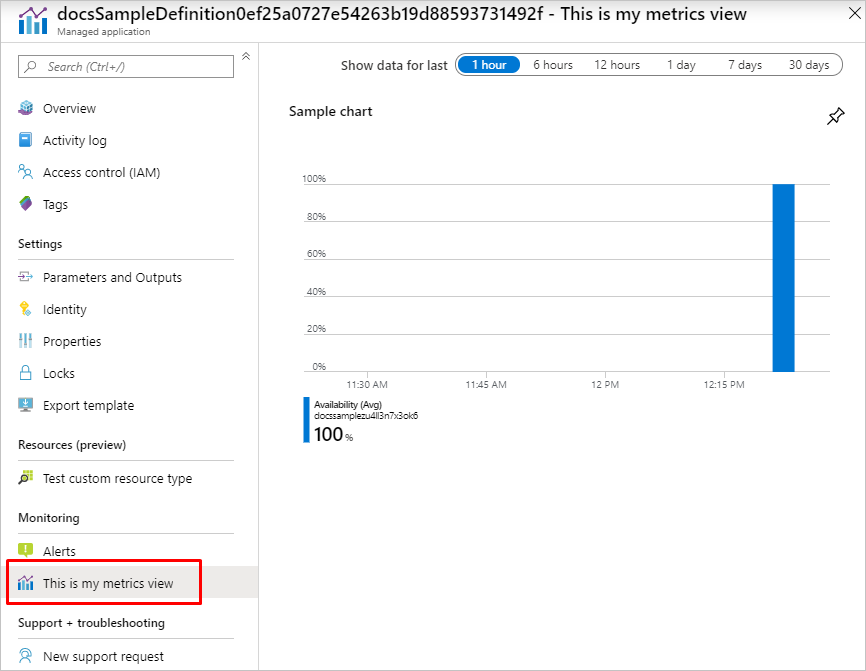

Screenshot einer Überwachungsseite namens „This is my metrics view“ (Ansicht „Meine Metriken“) für eine verwaltete Anwendung.

Benutzerdefinierte Ressourcen

"kind": "CustomResources"

Sie können mehrere Ansichten dieses Typs definieren. Jede Ansicht stellt einen eindeutigen benutzerdefinierten Ressourcentyp vom benutzerdefinierten Anbieter dar, den Sie die in mainTemplate.json definiert haben. Eine Einführung in benutzerdefinierte Anbieter finden Sie unter Azure Custom Providers (Vorschau): Übersicht.

In dieser Ansicht können Sie für Ihren benutzerdefinierten Ressourcentyp GET-, PUT-, DELETE- und POST-Operationen durchführen. POST-Operationen könnten globale benutzerdefinierte Aktionen oder benutzerdefinierte Aktionen in einem Kontext Ihres benutzerdefinierten Ressourcentyps sein.

{
  "kind": "CustomResources",
  "properties": {
    "displayName": "Test custom resource type",
    "version": "1.0.0",
    "resourceType": "testCustomResource",
    "icon": "Polychromatic.ResourceList",
    "createUIDefinition": {},
    "commands": [
      {
        "displayName": "Custom Context Action",
        "path": "testCustomResource/testContextAction",
        "icon": "Stop",
        "createUIDefinition": {},
      }
    ],
    "columns": [
      {
        "key": "name",
        "displayName": "Name"
      },
      {
        "key": "properties.myProperty1",
        "displayName": "Property 1"
      },
      {
        "key": "properties.myProperty2",
        "displayName": "Property 2",
        "optional": true
      }
    ]
  }
}
Eigenschaft Erforderlich BESCHREIBUNG
displayName Ja Der angezeigte Titel der Ansicht. Der Titel muss eindeutig sein für jede CustomResources-Ansicht in Ihrer viewDefinition.json-Datei.
version Nein Die Version der Plattform, die zum Rendern der Ansicht verwendet wird.
resourceType Ja Der Name des benutzerdefinierten Ressourcentyps. Muss ein eindeutiger benutzerdefinierter Ressourcentyp des benutzerdefinierten Anbieters sein.
icon Nein Das Symbol der Ansicht. Die Liste der Beispielsymbole ist im JSON-Schema definiert.
createUIDefinition Nein Schema zum Erstellen von Benutzeroberflächendefinitionen für den Befehl zum Erstellen benutzerdefinierter Ressourcen. Eine Einführung zum Erstellen von Benutzeroberflächendefinitionen finden Sie unter Erste Schritte mit CreateUiDefinition.
commands Nein Das Array der weiteren Symbolleisten-Schaltflächen der Ansicht CustomResources finden Sie unter commands.
Spalten Nein Das Array von Spalten der benutzerdefinierten Ressource. Wenn nicht definiert, wird standardmäßig die name-Spalte angezeigt. Die Spalte muss einen "key" und einen "displayName" besitzen. Geben Sie für „key“ den Schlüssel der Eigenschaft zur Anzeige in einer Ansicht ein. Wenn geschachtelt, verwenden Sie einen Punkt als Trennzeichen, z.B. "key": "name" oder "key": "properties.property1". Geben Sie für „displayName“ den Anzeigenamen der Eigenschaft zur Anzeige in einer Ansicht ein. Sie können auch eine "optional"-Eigenschaft angeben. Bei Festlegung auf „True“ wird die Spalte in einer Ansicht standardmäßig ausgeblendet.

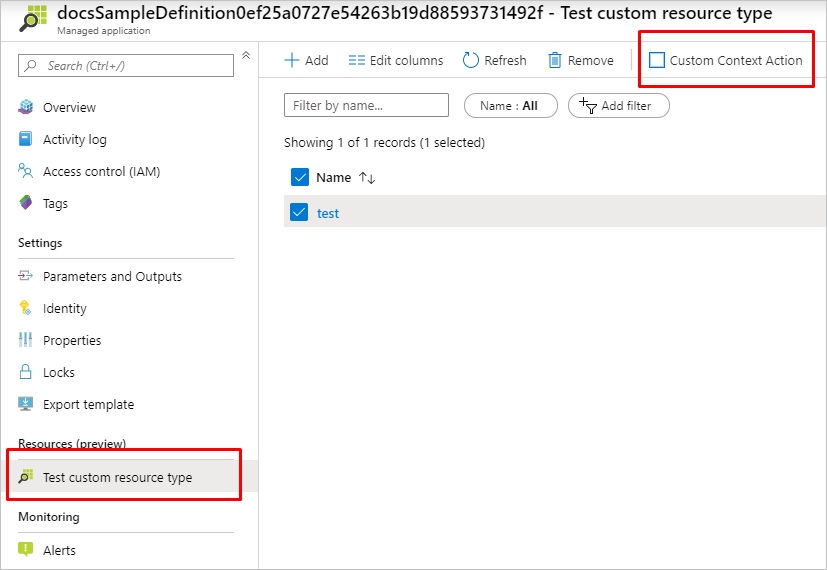

Screenshot einer Ressourcenseite namens „Test custom resource type“ (Testen eines benutzerdefinierten Ressourcentyps) und des Steuerelements „Custom Context Action“ (Benutzerdefinierte Kontextaktion)

Befehle

Die commands-Eigenschaft ist ein Array von weiteren Symbolleisten-Schaltflächen, die auf der Seite angezeigt werden. Jeder Befehl stellt eine POST-Aktion von Ihrem in mainTemplate.json definierten Azure Custom Provider dar. Eine Einführung in benutzerdefinierte Anbieter finden Sie unter Azure Custom Providers: Übersicht.

{
  "commands": [
    {
      "displayName": "Start Test Action",
      "path": "testAction",
      "icon": "Start",
      "createUIDefinition": {}
    },
  ]
}
Eigenschaft Erforderlich BESCHREIBUNG
displayName Ja Der angezeigte Name der Befehlsschaltfläche.
path Ja Muss der Aktionsname eines benutzerdefinierten Anbieters sein. Die Aktion muss in mainTemplate.json definiert werden.

Akzeptiert keine dynamischen Werte wie einen URI, der von mainTemplate.json ausgegeben wird.
icon Nein Das Symbol der Befehlsschaltfläche. Die Liste der Beispielsymbole ist im JSON-Schema definiert.
createUIDefinition Nein Schema zum Erstellen von Benutzeroberflächendefinitionen für den Befehl. Eine Einführung zum Erstellen von Benutzeroberflächendefinitionen finden Sie unter Erste Schritte mit „CreateUiDefinition“.

Associations

"kind": "Associations"

Sie können mehrere Ansichten dieses Typs definieren. In dieser Ansicht können Sie vorhandene Ressourcen mit der verwalteten Anwendung über den benutzerdefinierten Anbieter verknüpfen, den Sie in mainTemplate.json definiert haben. Eine Einführung in benutzerdefinierte Anbieter finden Sie unter Azure Custom Providers (Vorschau): Übersicht.

In dieser Ansicht können Sie vorhandene Azure-Ressourcen basierend auf dem targetResourceType erweitern. Wenn eine Ressource ausgewählt wird, wird eine Onboardinganforderung für den öffentlichen benutzerdefinierten Anbieter erstellt, der einen Nebeneffekt auf die Ressource anwenden kann.

{
  "kind": "Associations",
  "properties": {
    "displayName": "Test association resource type",
    "version": "1.0.0",
    "targetResourceType": "Microsoft.Compute/virtualMachines",
    "createUIDefinition": {}
  }
}
Eigenschaft Erforderlich BESCHREIBUNG
displayName Ja Der angezeigte Titel der Ansicht. Der Titel muss eindeutig sein für jede Associations-Ansicht in Ihrer viewDefinition.json-Datei.
version Nein Die Version der Plattform, die zum Rendern der Ansicht verwendet wird.
targetResourceType Ja Der Zielressourcentyp. Dieser Ressourcentyp wird für das Ressourcenonboarding angezeigt.
createUIDefinition Nein Schema zum Erstellen von Benutzeroberflächendefinitionen für den Befehl zum Erstellen von Zuordnungsressourcen (Assoziationsressourcen). Eine Einführung zum Erstellen von Benutzeroberflächendefinitionen finden Sie unter Erste Schritte mit CreateUiDefinition.
