Schnellstart: Weiterleiten von Webdatenverkehr per Azure Application Gateway – Azure-Portal

In diesem Schnellstart erstellen und testen Sie im Azure-Portal eine Azure Application Gateway-Instanz, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Sie weisen den Ports Listener zu, erstellen Regeln und fügen Ressourcen zu einem Back-End-Pool hinzu. Der Einfachheit halber wird in diesem Artikel ein einfaches Setup mit einer öffentlichen Front-End-IP-Adresse, einem einfachen Listener zum Hosten einer einzelnen Website auf dem Anwendungsgateway, einer Routingregel für einfache Anforderungen und zwei virtuellen Computern im Back-End-Pool verwendet.

Weitere Informationen zu den Komponenten eines Anwendungsgateways finden Sie unter Anwendungsgateway-Komponenten.

Diese Schnellstartanleitung steht auch für Azure PowerShell und für die Azure-Befehlszeilenschnittstelle zur Verfügung.

Hinweis

Das Application Gateway-Front-End unterstützt jetzt Dual-Stack-IP-Adressen (Preview). Sie können nun bis zu vier Front-End-IP-Adressen erstellen: zwei IPv4-Adressen (öffentlich und privat) und zwei IPv6-Adressen (öffentlich und privat).

Voraussetzungen

Ein Azure-Konto mit einem aktiven Abonnement ist erforderlich. Wenn Sie noch kein Konto haben, können Sie kostenlos ein Konto erstellen.

Melden Sie sich mit Ihrem Azure-Konto beim Azure-Portal an.

Erstellen eines Anwendungsgateways

Erstellen Sie das Anwendungsgateway über die Registerkarten der Seite Anwendungsgateway erstellen. In diesem Beispiel wird die Standard-v2-SKU verwendet. Informationen zum Erstellen einer Basic-SKU mithilfe des Azure-Portals finden Sie unter Bereitstellen von Application Gateway Basic (Vorschau).

1. Wählen Sie im Menü des Azure-Portals oder auf der Startseite die Option Ressource erstellen aus.
2. Wählen Sie unter Kategorien die Option Netzwerk und dann in der Liste Beliebte Azure-Dienste den Eintrag Application Gateway aus.

Registerkarte „Grundlagen“

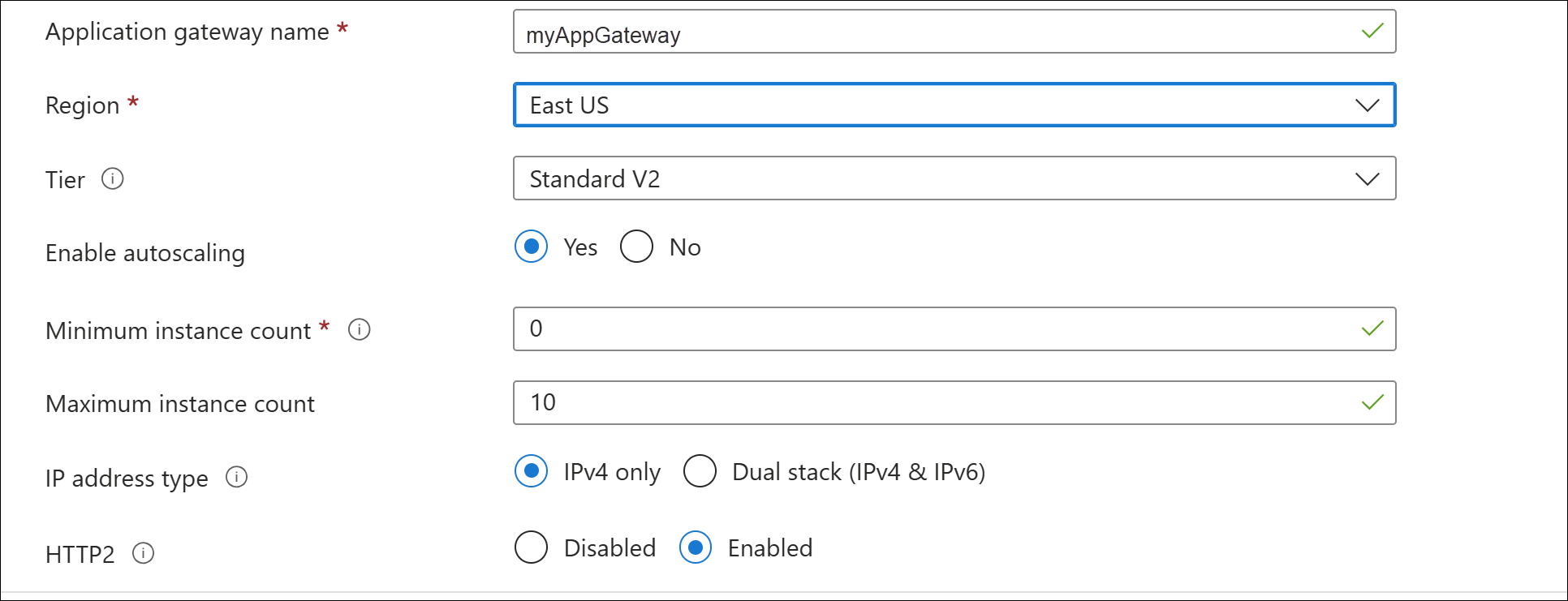

1. Geben Sie auf der Registerkarte Grundlagen die folgenden Werte für die Einstellungen des Anwendungsgateways ein:

   • Ressourcengruppe: Wählen Sie myResourceGroupAG als Ressourcengruppe aus. Falls diese Gruppe nicht vorhanden ist, wählen Sie Neue erstellen aus, um sie zu erstellen.

   • Name des Anwendungsgateways: Geben Sie myAppGateway als Namen des Anwendungsgateways ein.

   • Verwenden Sie die Standardauswahl für andere Einstellungen.

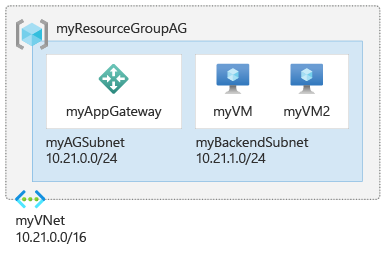

2. Für die Kommunikation in Azure zwischen den von Ihnen erstellten Ressourcen ist ein virtuelles Netzwerk erforderlich. Sie können ein neues virtuelles Netzwerk erstellen oder ein bereits vorhandenes virtuelles Netzwerk auswählen. In diesem Beispiel erstellen Sie gleichzeitig mit dem Anwendungsgateway ein virtuelles Netzwerk. Application Gateway-Instanzen werden in separaten Subnetzen erstellt. In diesem Beispiel erstellen Sie zwei Subnetze: eins für das Anwendungsgateway und eins für die Back-End-Server.

   Hinweis

   Richtlinien für VNET-Dienstendpunkte werden derzeit in einem Application Gateway-Subnetz nicht unterstützt.

   Erstellen Sie unter Virtuelles Netzwerk konfigurieren ein neues virtuelles Netzwerk, indem Sie Neu erstellen auswählen. Geben Sie im Fenster Virtuelles Netzwerk erstellen, das geöffnet wird, die folgenden Werte ein,um das virtuelle Netzwerk und zwei Subnetze zu erstellen:

   • Name: Geben Sie myVNet als Namen des virtuellen Netzwerks ein.

   • Subnetzname (Application Gateway-Subnetz): Im Raster Subnetze wird ein Subnetz namens Default (Standard) angezeigt. Ändern Sie den Namen dieses Subnetzes in myAGSubnet.
     Das Subnetz für das Anwendungsgateway kann nur Anwendungsgateways enthalten. Andere Ressourcen sind nicht zulässig. Der standardmäßige IP-Adressbereich ist 10.0.0.0/24.



   Wählen Sie OK aus, um das Fenster Virtuelles Netzwerk erstellen zu schließen und die Einstellungen für das virtuelle Netzwerk zu speichern.

3. Wählen Sie Weiter: Front-Ends aus.

Registerkarte „Front-Ends“

1. Vergewissern Sie sich auf der Registerkarte Front-Ends, dass der Typ der Front-End-IP-Adresse auf Öffentlich festgelegt ist.
   Je nach Anwendungsfall können Sie konfigurieren, dass die Front-End-IP-Adresse öffentlich oder privat ist. In diesem Beispiel verwenden Sie eine öffentliche Front-End-IP-Adresse.

   Hinweis

   • Die rein private Bereitstellung (nur mit privater IP) für die Application Gateway v2-SKU befindet sich derzeit in der Public Preview.
   • Das Application Gateway-Front-End unterstützt jetzt Dual-Stack-IP-Adressen (in Public Preview). Sie können bis zu vier Front-End-IP-Adressen erstellen: zwei IPv4-Adressen (öffentlich und privat) und zwei IPv6-Adressen (öffentlich und privat).

2. Wählen Sie Neu hinzufügen für Öffentliche IP-Adresse aus, und geben Sie myAGPublicIPAddress als Namen der öffentlichen IP-Adresse ein. Wählen Sie dann OK aus.



3. Klicken Sie auf Weiter: Back-Ends.

Registerkarte Back-Ends

Der Back-End-Pool wird zum Weiterleiten von Anforderungen an die Back-End-Server verwendet, die die Anforderung verarbeiten. Back-End-Pools können Netzwerkkarten, VM-Skalierungsgruppen, öffentliche IP-Adressen, interne IP-Adressen, vollqualifizierte Domänennamen (Fully Qualified Domain Names, FQDNs) und Back-Ends mit mehreren Mandanten (beispielsweise Azure App Service) umfassen. In diesem Beispiel erstellen Sie mit Ihrem Anwendungsgateway einen leeren Back-End-Pool und fügen dann Back-End-Ziele zum Back-End-Pool hinzu.

1. Wählen Sie auf der Registerkarte Back-Ends die Option Back-End-Pool hinzufügen aus.

2. Geben Sie im Fenster Back-End-Pool hinzufügen, das geöffnet wird, die folgenden Werte ein, um einen leeren Back-End-Pool zu erstellen:

   • Name: Geben Sie myBackendPool als Name des Back-End-Pools ein.
   • Back-End-Pool ohne Ziele hinzufügen: Wählen Sie Ja aus, um einen Back-End-Pool ohne Ziele zu erstellen. Back-End-Ziele werden Sie nach dem Erstellen des Anwendungsgateways hinzufügen.

3. Wählen Sie im Fenster Back-End-Pool hinzufügen die Option Hinzufügen aus, um die Konfiguration des Back-End-Pools zu speichern und zur Registerkarte Back-Ends zurückzukehren.



4. Wählen Sie auf der Registerkarte Back-Ends die Option Weiter: Konfiguration aus.

Registerkarte Konfiguration

Auf der Registerkarte Konfiguration verbinden Sie das Front-End und den von Ihnen erstellten Back-End-Pool mithilfe einer Routingregel.

1. Wählen Sie in der Spalte Routingregeln die Option Routingregel hinzufügen aus.

2. Geben Sie im daraufhin geöffneten Fenster Routingregel hinzufügen die folgenden Werte für „Regelname“ und „Priorität“ ein:

   • Regelname: Geben Sie als Namen der Regel myRoutingRule ein.
   • Priorität: Der Prioritätswert sollte zwischen 1 und 20.000 liegen. (1 steht für die höchste und 20.000 für die niedrigste Priorität.) Geben Sie für diese Schnellstartanleitung 100 für die Priorität ein.

3. Eine Routingregel erfordert einen Listener. Geben Sie im Fenster Routingregel hinzufügen auf der Registerkarte Listener die folgenden Werte für den Listener ein:

   • Name des Listeners: Geben Sie myListener als Name für den Listener ein.

   • Front-End-IP: Wählen Sie Öffentlich aus, um die für das Front-End erstellte öffentliche IP-Adresse auszuwählen.

     Übernehmen Sie auf der Registerkarte Listener die Standardwerte für die übrigen Einstellungen. Wählen Sie dann die Registerkarte Back-End-Ziele aus, um den Rest der Routingregel zu konfigurieren.



4. Wählen Sie auf der Registerkarte Back-End-Ziele den Pool myBackendPool als Back-End-Ziel aus.

5. Wählen Sie unter Back-End-Einstellung die Option Neu hinzufügen aus, um eine neue Back-End-Einstellung hinzuzufügen. Diese Back-End-Einstellung bestimmt das Verhalten der Routingregel. Geben Sie im daraufhin geöffneten Fenster Back-End-Einstellung hinzufügen unter Name der Back-End-Einstellungen den Namen myBackendSetting und unter Back-End-Port den Port 80 ein. Übernehmen Sie im Fenster Back-end-Einstellung hinzufügen die Standardwerte für die übrigen Einstellungen, und wählen Sie dann Hinzufügen aus, um zum Fenster Routingregel hinzufügen zurückzukehren.



6. Wählen Sie im Fenster Routingregel hinzufügen die Option Hinzufügen aus, um die Routingregel zu speichern und zur Registerkarte Konfiguration zurückzukehren.



7. Klicken Sie auf Weiter: Tags und dann auf Weiter: Überprüfen + erstellen.

Registerkarte „Überprüfen und erstellen“

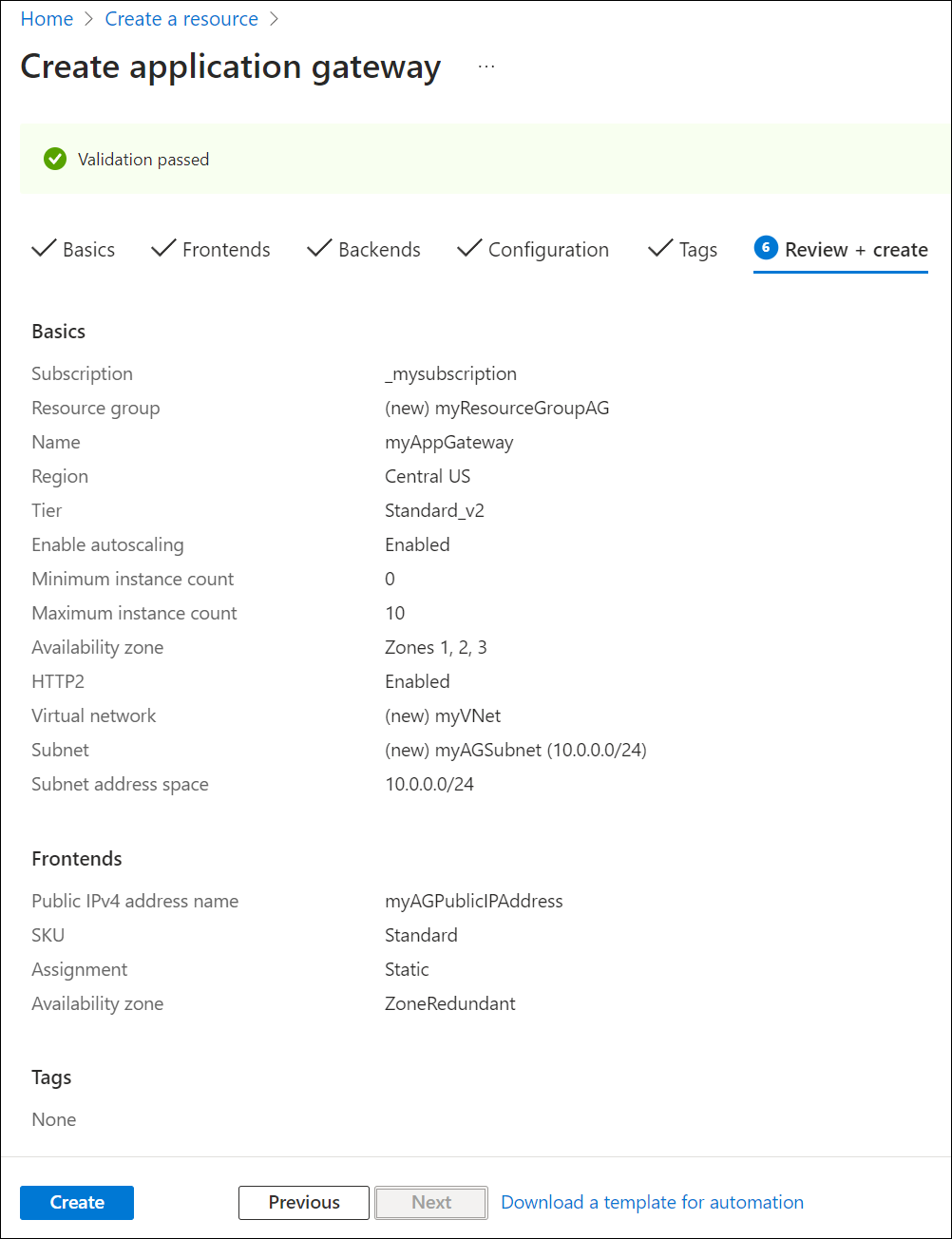

Überprüfen Sie die Einstellungen auf der Registerkarte Überprüfen und erstellen, und wählen Sie dann Erstellen aus, um das virtuelle Netzwerk, die öffentliche IP-Adresse und das Anwendungsgateway zu erstellen. Die Erstellung des Anwendungsgateways in Azure kann einige Minuten in Anspruch nehmen. Warten Sie, bis die Bereitstellung erfolgreich abgeschlossen ist, bevor Sie mit dem nächsten Abschnitt fortfahren.

Hinzufügen von Back-End-Zielen

In diesem Beispiel verwenden Sie virtuelle Computer als Ziel-Back-End. Sie können entweder vorhandene virtuelle Computer verwenden oder neue erstellen. Sie erstellen zwei virtuelle Computer als Back-End-Server für das Anwendungsgateway.

Gehen Sie dazu wie folgt vor:

1. Fügen Sie ein Backend-Subnetz hinzu.
2. Erstellen von zwei neuen virtuellen Computern (myVM und myVM2) für die Verwendung als Back-End-Server
3. Installieren von IIS auf den virtuellen Computern, um zu überprüfen, ob die Application Gateway-Instanz erfolgreich erstellt wurde
4. Hinzufügen der Back-End-Server zum Back-End-Pool

Fügen Sie ein Backend-Subnetz hinzu

Das Subnetz myAGSubnet- kann nur das Anwendungsgateway enthalten, daher benötigen wir ein anderes Subnetz, um Back-End-Ziele hinzuzufügen.

So erstellen Sie ein Back-End-Subnetz:

1. Wählen Sie die myVNet-Ressource aus. Sie können es unter Bereitstellungsdetails auswählen, nach Abschluss der Bereitstellung des Anwendungsgateways, oder Sie können nach virtuellen Netzwerken suchen und in der Liste auswählen.

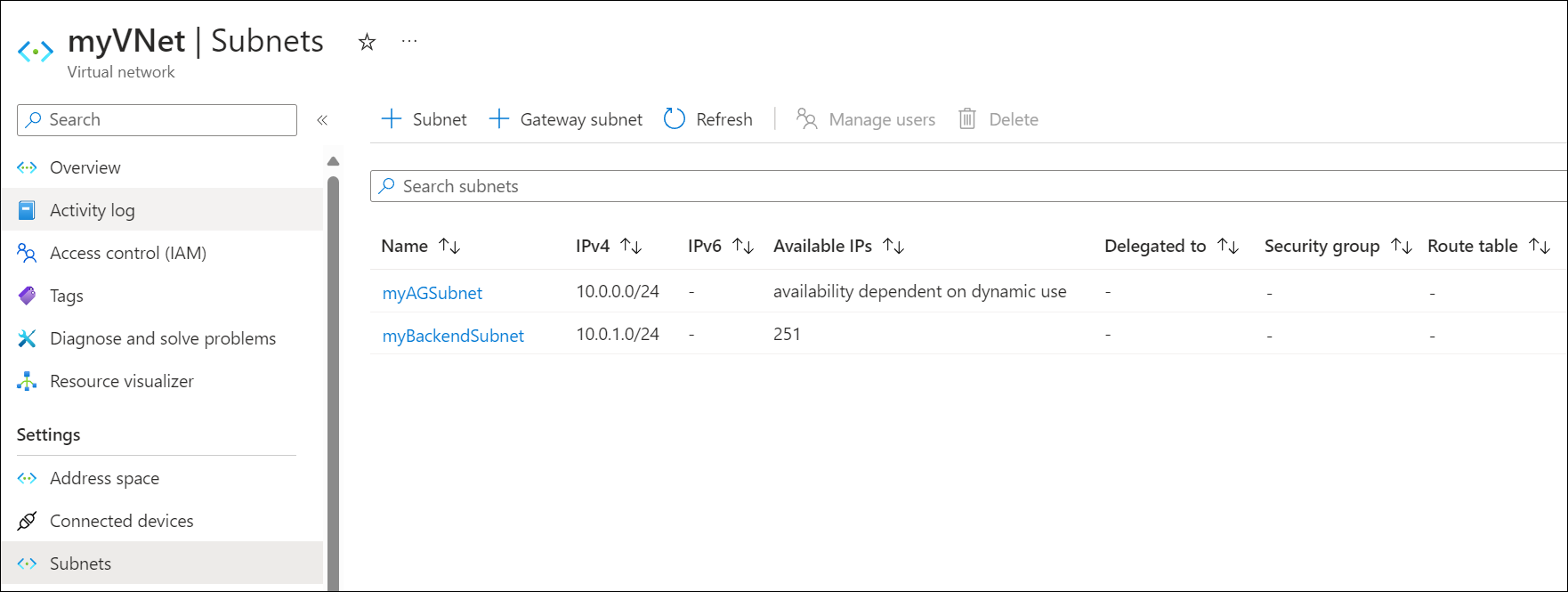

2. Wählen Sie unter Einstellungen Subnetze aus, und wählen Sie dann + Subnetz aus, um mit dem Hinzufügen eines neuen Subnetzes zu beginnen.

   • Name: Geben Sie myBackendSubnet ein.
   • Subnetzadressbereich: Geben Sie einen Adressbereich ein, der sich nicht mit dem Adressbereich myAGSubnet überlappt. Wenn der Adressbereich von myAGSubnet beispielsweise 10.0.0.0/24 lautet, geben Sie 10.0.1.0/24 als Adressbereich für myBackendSubnet ein. Dieser Adressbereich ist möglicherweise bereits standardmäßig eingegeben.

3. Verwenden Sie die Standardeinstellungen für andere Elemente, und wählen Sie dann Speichern aus.

Erstellen eines virtuellen Computers

1. Wählen Sie im Menü des Azure-Portals oder auf der Startseite die Option Ressource erstellen aus. Das Fenster Neu wird angezeigt.

2. Wählen Sie dann in der Liste Beliebt die Option Windows Server 2016 Datacenter aus. Die Seite Virtuellen Computer erstellen wird angezeigt.
   Application Gateway kann Datenverkehr an jeden beliebigen virtuellen Computer weiterleiten, der im Back-End-Pool verwendet wird. In diesem Beispiel verwenden Sie einen virtuellen Windows Server 2016 Datacenter-Computer.

3. Geben Sie auf der Registerkarte Grundlagen die folgenden Werte für die VM-Einstellungen ein:

   • Ressourcengruppe: Wählen Sie myResourceGroupAG als Namen der Ressourcengruppe aus.
   • Name des virtuellen Computers: Geben Sie myVM als Namen der VM ein.
   • Region: Wählen Sie die Region aus, in der Sie auch das Anwendungsgateway erstellt haben.
   • Benutzername: Geben Sie einen Benutzernamen für den Administrator ein.
   • Kennwort: Geben Sie ein Kennwort ein.
   • Öffentliche Eingangsports: Keine.

4. Übernehmen Sie für die anderen Einstellungen die Standardwerte, und klicken Sie auf Weiter: Datenträger.

5. Übernehmen Sie auf der Registerkarte Datenträger die Standardwerte, und klicken Sie auf Weiter: Netzwerk.

6. Vergewissern Sie sich auf der Registerkarte Netzwerk, dass myVNet für Virtuelles Netzwerk ausgewählt und Subnetz auf myBackendSubnet festgelegt ist. Übernehmen Sie für die anderen Einstellungen die Standardwerte, und klicken Sie auf Weiter: Verwaltung aus.
   Application Gateway kann mit Instanzen außerhalb des eigenen virtuellen Netzwerks kommunizieren, es muss jedoch sichergestellt werden, dass eine IP-Verbindung besteht.

7. Wählen Sie die Registerkarte Weiter: Überwachung aus und legen Sie die Option Startdiagnose auf Deaktivieren fest. Übernehmen Sie für die anderen Einstellungen die Standardwerte, und klicken Sie auf Bewerten + erstellen.

8. Überprüfen Sie auf der Registerkarte Bewerten + erstellen die Einstellungen, beheben Sie alle Validierungsfehler, und wählen Sie dann Erstellen aus.

9. Warten Sie, bis die Erstellung des virtuellen Computers abgeschlossen ist, bevor Sie fortfahren.

Installieren von IIS für Testzwecke

In diesem Beispiel installieren Sie IIS auf den virtuellen Computern, um zu überprüfen, ob Azure das Anwendungsgateway erfolgreich erstellt hat.

1. Öffnen Sie Azure PowerShell.

   Wählen Sie auf der oberen Navigationsleiste des Azure-Portals Cloud Shell und anschließend in der Dropdownliste PowerShell aus.



2. Führen Sie den folgenden Befehl aus, um IIS auf dem virtuellen Computer zu installieren. Ändern Sie bei Bedarf den Parameter Location:

   Set-AzVMExtension `
     -ResourceGroupName myResourceGroupAG `
     -ExtensionName IIS `
     -VMName myVM `
     -Publisher Microsoft.Compute `
     -ExtensionType CustomScriptExtension `
     -TypeHandlerVersion 1.4 `
     -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
     -Location EastUS


3. Erstellen Sie eine zweite VM, und installieren Sie IIS mithilfe der zuvor ausgeführten Schritte. Verwenden Sie myVM2 für den Namen des virtuellen Computers und für die VMNameEinstellung des cmdlets Set-AzVMExtension .

Hinzufügen von Back-End-Servern zu Back-End-Pools

1. Wählen Sie im Menü des Azure-Portals die Option Alle Ressourcen aus, oder suchen Sie nach Alle Ressourcen, und wählen Sie die entsprechende Option aus. Wählen Sie anschließend myAppGateway aus.

2. Klicken Sie im Menü auf der linken Seite auf Back-End-Pools.

3. Wählen Sie myBackendPool aus.

4. Wählen Sie unter Back-End-Ziele > Zieltyp in der Dropdownliste die Option Virtueller Computer aus.

5. Wählen Sie unter Ziel die virtuellen Computer myVM und myVM2 und in den Dropdownlisten die zugehörigen Netzwerkschnittstellen aus.



6. Wählen Sie Speichern aus.

7. Warten Sie, bis die Bereitstellung abgeschlossen ist, bevor Sie mit dem nächsten Schritt fortfahren.

Testen des Anwendungsgateways

IIS ist für die Erstellung des Anwendungsgateways zwar nicht erforderlich, wird in dieser Schnellstartanleitung aber installiert, um die erfolgreiche Erstellung des Anwendungsgateways durch Azure zu überprüfen.

Testen des Anwendungsgateways mit IIS:

1. Suchen Sie auf der Seite Übersicht des Anwendungsgateways nach der öffentlichen IP-Adresse für das Anwendungsgateway. Alternativ können Sie Alle Ressourcen auswählen, myAGPublicIPAddress in das Suchfeld eingeben und den Eintrag dann in den Suchergebnissen auswählen. Azure zeigt die öffentliche IP-Adresse auf der Seite Übersicht an.

2. Kopieren Sie die öffentliche IP-Adresse, und fügen Sie sie in die Adressleiste Ihres Browsers ein, um zu dieser IP-Adresse zu navigieren.

3. Überprüfen Sie die Antwort. Eine gültige Antwort bestätigt, dass das Anwendungsgateway erfolgreich erstellt wurde und eine Verbindung mit dem Back-End herstellen kann.



   Aktualisieren Sie den Browser mehrmals. Daraufhin sollten Verbindungen mit „myVM“ und „myVM2“ angezeigt werden.

Bereinigen von Ressourcen

Wenn Sie die mit dem Anwendungsgateway erstellten Ressourcen nicht mehr benötigen, löschen Sie die Ressourcengruppe. Wenn Sie die Ressourcengruppe löschen, werden auch das Anwendungsgateway und alle zugehörigen Ressourcen entfernt.

So löschen Sie die Ressourcengruppe:

1. Wählen Sie im Menü des Azure-Portals die Option Ressourcengruppen aus, oder suchen Sie nach Ressourcengruppen, und wählen Sie die entsprechende Option aus.
2. Suchen Sie auf der Seite Ressourcengruppen in der Liste nach myResourceGroupAG, und wählen Sie den Eintrag aus.
3. Wählen Sie auf der Seite für die Ressourcengruppe die Option Ressourcengruppe löschen aus.
4. Geben Sie myResourceGroupAG unter RESSOURCENGRUPPENNAMEN EINGEBEN ein, und wählen Sie Löschen aus.

Nächste Schritte

Tutorial: Konfigurieren eines Anwendungsgateways mit TLS-Terminierung mithilfe des Azure-Portals
