Konfigurieren von BFD über ExpressRoute

ExpressRoute unterstützt Bidirectional Forwarding Detection (BFD) sowohl über privates als auch Microsoft-Peering. Wenn Sie BFD über ExpressRoute aktivieren, können Sie die Erkennung von Verbindungsfehlern zwischen MSEE-Geräten (Microsoft Enterprise Edge) und den Routern beschleunigen, auf denen die ExpressRoute-Leitung konfiguriert wird (CE/PE). Sie können ExpressRoute über Ihre Edgeroutinggeräte oder über Edgeroutinggeräte von Partnern konfigurieren (wenn Sie den verwalteten Layer 3-Verbindungsdienst verwenden). In diesem Dokument werden die Notwendigkeit von BFD und die Vorgehensweise zur Aktivierung von BFD über ExpressRoute erläutert.

Notwendigkeit von BFD

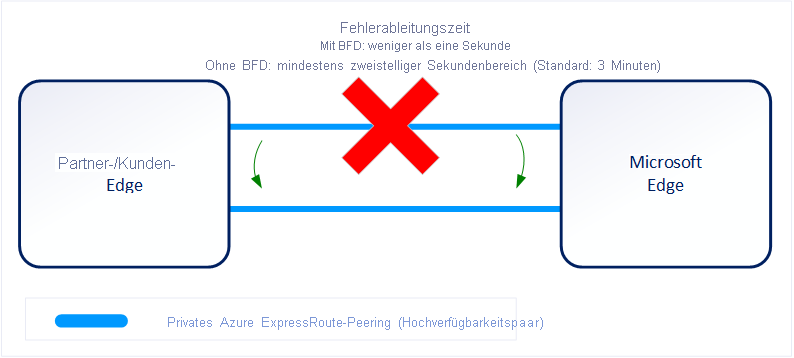

Das folgende Diagramm zeigt die Vorteile der Aktivierung von BFD gegenüber einer ExpressRoute-Leitung: 1

Sie können die ExpressRoute-Leitung entweder über Layer 2-Verbindungen oder über verwaltete Layer 3-Verbindungen aktivieren. In beiden Fällen ist die übergeordnete BGP-Sitzung für die Erkennung von Verbindungsfehlern im Pfad verantwortlich, wenn sich im ExpressRoute-Verbindungspfad mehrere Layer 2-Geräte befinden.

Auf den MSEE-Geräten sind die BGP-Werte „keep-alive“ und „hold-time“ in der Regel mit 60 bzw. 180 Sekunden konfiguriert. Aus diesem Grund kann es bei einem Verbindungsfehler bis zu drei Minuten dauern, um den Fehler zu erkennen und den Datenverkehr über eine alternative Verbindung weiterzuleiten.

Sie können die BGP-Zeitgeber steuern, indem Sie auf Ihrem Edgepeeringgerät niedrigere Werte für „keep-alive“ und „hold-time“ konfigurieren. Wenn auf den beiden Peeringgeräten nicht dieselben BGP-Zeitgeberwerte verwendet werden, wird die BGP-Sitzung mit dem kleineren Wert festgelegt. Der BGP-Wert für „keep-alive“ kann auf nur drei Sekunden, der Wert für „hold-time“ auf nur zehn Sekunden festgelegt werden. Das Festlegen eines aggressiven BGP-Zeitgeberwerts wird nicht empfohlen, weil das Protokoll prozessintensiv ist.

In diesem Szenario kann BFD helfen. Mit BFD können Verbindungsfehler mit geringem Mehraufwand in einem Zeitintervall von unter 1 Sekunde erkannt werden.

Hinweis

BFD bietet eine schnellere Failoverzeit, wenn ein Linkfehler erkannt wird, aber die allgemeine Verbindungskonververzenz dauert bis zu einer Minute für das Failover zwischen ExpressRoute-Gateways für virtuelle Netzwerke und MSEEs.

Aktivieren von BFD

BFD wird standardmäßig unter allen neu erstellten privaten ExpressRoute-Schnittstellen und Microsoft-Peeringschnittstellen auf den MSEE-Geräten konfiguriert. Um BFD zu aktivieren, müssen Sie das Feature nur auf Ihren primären und sekundären Geräten konfigurieren. Die Konfiguration von BFD erfolgt in zwei Schritten. Sie konfigurieren BFD in der Schnittstelle und verknüpfen das Feature anschließend mit der BGP-Sitzung.

Hinweis

BFD wird nur für IPv4-Peering unterstützt.

Eine CE/PE-Beispielkonfiguration (unter Verwendung von Cisco IOS XE) ist nachfolgend dargestellt:

interface TenGigabitEthernet2/0/0.150
   description private peering to Azure
   encapsulation dot1Q 15 second-dot1q 150
   ip vrf forwarding 15
   ip address 192.168.15.17 255.255.255.252
   bfd interval 300 min_rx 300 multiplier 3


router bgp 65020
   address-family ipv4 vrf 15
      network 10.1.15.0 mask 255.255.255.128
      neighbor 192.168.15.18 remote-as 12076
      neighbor 192.168.15.18 fall-over bfd
      neighbor 192.168.15.18 activate
      neighbor 192.168.15.18 soft-reconfiguration inbound
   exit-address-family

Hinweis

Zum Aktivieren von BFD unter einem bereits vorhandenen privaten Peering oder einem Microsoft-Peering müssen Sie das Peering zurücksetzen. Dies muss bei Leitungen mit privatem Peering vor August 2018 und bei Leitungen mit Microsoft-Peering vor Januar 2020 erfolgen. Weitere Informationen finden Sie unter Zurücksetzen von ExpressRoute-Peerings. Während die Konfiguration von BFD auf Ihren primären und sekundären Geräten optional ist, ist die BFD-Konfiguration auf den Azure-Geräten für neue Peerings nicht optional und kann nicht entfernt werden.

Aushandlung des BFD-Zeitgebers

Zwischen BFD-Peers bestimmt der langsamere der beiden Peers die Übertragungsrate. BFD-Übertragung auf MSEE-Geräten/Empfangsintervalle werden auf 300 Millisekunden festgelegt. In bestimmten Szenarien kann das Intervall auf einen höheren Wert von 750 Millisekunden festgelegt werden. Durch Konfigurieren eines höheren Werts können Sie längere Intervalle erzwingen, eine Verkürzung ist jedoch nicht möglich.

Hinweis

Wenn Sie georedundante ExpressRoute-Leitungen konfiguriert haben oder eine S2S-IPsec-VPN-Verbindung als Backup verwenden. Die Aktivierung von BFD hilft bei einem schnelleren Failover nach einem ExpressRoute-Konnektivitätsfehler.
