Tutorial: Bereitstellen und Konfigurieren von Azure Firewall und einer Richtlinie in einem Hybridnetzwerk über das Azure-Portal

  • Artikel

Wenn Sie Ihr lokales Netzwerk mit einem virtuellen Azure-Netzwerk verbinden, um ein Hybridnetzwerk zu erstellen, ist das Steuern des Zugriffs auf Ihre Azure-Netzwerkressourcen ein wichtiger Bestandteil des globalen Sicherheitsplans.

Mit Azure Firewall und einer Firewallrichtlinie können Sie den Netzwerkzugriff in einem Hybridnetzwerk mithilfe von Regeln steuern, die den zulässigen und verweigerten Netzwerkdatenverkehr definieren.

In diesem Tutorial erstellen Sie drei virtuelle Netzwerke:

  • VNet-Hub: In diesem virtuellen Netzwerk befindet sich die Firewall.
  • VNet-Spoke: Das virtuelle Spoke-Netzwerk stellt die Workload in Azure dar.
  • VNet-Onprem: Das lokale virtuelle Netzwerk stellt ein lokales Netzwerk dar. Bei einer tatsächlichen Bereitstellung kann die Verbindung dafür entweder mit einer VPN- oder einer ExpressRoute-Verbindung hergestellt werden. Der Einfachheit halber wird in diesem Tutorial eine VPN-Gatewayverbindung genutzt, und ein virtuelles Netzwerk in Azure wird als lokales Netzwerk verwendet.

Diagramm der Firewall in einem Hybridnetzwerk.

In diesem Tutorial lernen Sie Folgendes:

  • Erstellen des virtuellen Firewall-Hub-Netzwerks
  • Erstellen des virtuellen Spoke-Netzwerks
  • Erstellen des lokalen virtuellen Netzwerks
  • Konfigurieren und Bereitstellen der Firewall und der Richtlinie
  • Erstellen und Verbinden der VPN-Gateways
  • Durchführen des Peerings für die virtuellen Hub- und Spoke-Netzwerke
  • Erstellen der Routen
  • Erstellen der virtuellen Computer
  • Testen der Firewall

Falls Sie anstelle dieser Prozedur Azure PowerShell verwenden möchten, wechseln Sie zu Tutorial: Bereitstellen und Konfigurieren von Azure Firewall in einem Hybridnetzwerk mit Azure PowerShell.

Voraussetzungen

Ein Hybridnetzwerk nutzt das Modell der Hub-and-Spoke-Architektur zur Weiterleitung von Datenverkehr zwischen Azure-VNets und lokalen Netzwerken. Für die Hub-and-Spoke-Architektur gelten die folgenden Anforderungen:

  • Zum Weiterleiten des Spoke-Subnetzdatenverkehrs durch die Hub-Firewall können Sie eine benutzerdefinierte Route (User Defined Route, UDR) verwenden, die auf die Firewall verweist, während die Option Routenverteilung des Gateways für virtuelle Netzwerke deaktiviert ist. Wenn die Option Routenverteilung des Gateways für virtuelle Netzwerke deaktiviert ist, wird die Routenverteilung für die Spoke-Subnetze verhindert. Dadurch wird verhindert, dass erlernte Routen mit Ihrer UDR in Konflikt stehen. Wenn Sie Routenverteilung des Gateways für virtuelle Netzwerke aktiviert lassen möchten, definieren Sie unbedingt spezifische Routen für die Firewall, um die Routen außer Kraft zu setzen, die aus einer lokalen Umgebung über BGP veröffentlicht werden.
  • Konfigurieren Sie eine UDR im Hub-Gatewaysubnetz, die auf die Firewall-IP-Adresse als nächsten Hop auf dem Weg zu den Spoke-Netzwerken verweist. Für das Azure Firewall-Subnetz ist keine UDR erforderlich, da es die Routen über BGP erlernt.

Informationen zur Erstellung dieser Routen finden Sie in diesem Tutorial im Abschnitt Erstellen von Routen.

Hinweis

Azure Firewall muss über eine direkte Internetverbindung verfügen. Wenn Ihr Subnetz „AzureFirewallSubnet“ eine Standardroute zu Ihrem lokalen Netzwerk über BGP erfasst, müssen Sie diese mit der benutzerdefinierten Route 0.0.0.0/0 überschreiben. Legen Sie dabei den Wert NextHopType auf Internet fest, um die direkte Internetkonnektivität beizubehalten.

Azure Firewall kann so konfiguriert werden, dass die Tunnelerzwingung unterstützt wird. Weitere Informationen finden Sie unter Azure Firewall-Tunnelerzwingung.

Hinweis

Der Datenverkehr zwischen per direktem Peering verbundenen VNETs wird direkt weitergeleitet, auch wenn eine UDR auf Azure Firewall als Standardgateway verweist. Um in diesem Szenario Subnetz-zu-Subnetz-Datenverkehr an die Firewall zu senden, muss eine UDR explizit das Zielsubnetzwerk-Präfix in beiden Subnetzen enthalten.

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Erstellen des virtuellen Firewall-Hub-Netzwerks

Erstellen Sie zunächst die Ressourcengruppe für die in diesem Tutorial verwendeten Ressourcen:

  1. Melden Sie sich beim Azure-Portal an.
  2. Wählen Sie auf der Startseite des Azure-Portals Ressourcengruppen>Erstellen aus.
  3. Wählen Sie unter Abonnement Ihr Abonnement aus.
  4. Geben Sie unter Ressourcengruppenname die Zeichenfolge FW-Hybrid-Test ein.
  5. Wählen Sie unter Region die Option (USA) USA, Osten aus. Alle später erstellten Ressourcen müssen sich am gleichen Standort befinden.
  6. Klicken Sie auf Überprüfen + erstellen.
  7. Klicken Sie auf Erstellen.

Erstellen Sie jetzt das virtuelle Netzwerk:

Hinweis

Die Größe des Subnetzes AzureFirewallSubnet beträgt /26. Weitere Informationen zur Subnetzgröße finden Sie unter Azure Firewall – Häufig gestellte Fragen.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Wählen Sie unter Netzwerk die Option Virtuelles Netzwerk aus.
  3. Klicken Sie auf Erstellen.
  4. Wählen Sie unter Ressourcengruppe die Ressourcengruppe FW-Hybrid-Test aus.
  5. Geben Sie unter Name den Namen VNet-hub ein.
  6. Wählen Sie auf der Registerkarte Sicherheit die Option Weiter aus.
  7. Geben Sie unter IPv4-Adressraum den Adressraum 10.5.0.0/16 ein.
  8. Wählen Sie unter Subnetze die Option Standard aus.
  9. Wählen Sie für Subnetzzweck die Option Azure Firewall aus.
  10. Geben Sie für Startadresse den Wert 10.5.0.0/26 ein.
  11. Wählen Sie Speichern.
  12. Klicken Sie auf Überprüfen + erstellen.
  13. Klicken Sie auf Erstellen.

Erstellen Sie nun ein zweites Subnetz für das Gateway.

  1. Wählen Sie auf der Seite VNet-hub die Option Subnetze aus.
  2. Wählen Sie + Subnetz aus.
  3. Wählen Sie für Subnetzzweck die Option Virtual Network-Gateway aus.
  4. Geben Sie unter Startadresse den Wert 10.5.2.0/26 ein.
  5. Wählen Sie Hinzufügen.

Erstellen des virtuellen Spoke-Netzwerks

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Wählen Sie unter Netzwerk die Option Virtuelles Netzwerk aus.
  3. Klicken Sie auf Erstellen.
  4. Wählen Sie unter Ressourcengruppe die Ressourcengruppe FW-Hybrid-Test aus.
  5. Geben Sie unter Name den Namen VNet-Spoke ein.
  6. Wählen Sie unter Region die Option (USA) USA, Osten aus.
  7. Wählen Sie Weiter aus.
  8. Wählen Sie auf der Registerkarte Sicherheit die Option Weiter aus.
  9. Geben Sie unter IPv4-Adressraum den Adressraum 10.6.0.0/16 ein.
  10. Wählen Sie unter Subnetze die Option Standard aus.
  11. Geben Sie unter Name den Namen SN-Workload ein.
  12. Geben Sie für Startadresse den Wert 10.6.0.0/24 ein.
  13. Wählen Sie Speichern.
  14. Klicken Sie auf Überprüfen + erstellen.
  15. Klicken Sie auf Erstellen.

Erstellen des lokalen virtuellen Netzwerks

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Wählen Sie unter Netzwerk die Option Virtuelles Netzwerk aus.
  3. Wählen Sie unter Ressourcengruppe die Ressourcengruppe FW-Hybrid-Test aus.
  4. Geben Sie unter Name den Namen VN-OnPrem ein.
  5. Wählen Sie unter Region die Option (USA) USA, Osten aus.
  6. Wählen Sie Weiter aus.
  7. Wählen Sie auf der Registerkarte Sicherheit die Option Weiter aus.
  8. Geben Sie unter IPv4-Adressraum den Adressraum 192.168.0.0/16 ein.
  9. Wählen Sie unter Subnetze die Option Standard aus.
  10. Geben Sie unter Name den Namen SN-Corp ein.
  11. Geben Sie für Startadresse den Wert 192.168.1.0/24 ein.
  12. Wählen Sie Speichern.
  13. Klicken Sie auf Überprüfen + erstellen.
  14. Klicken Sie auf Erstellen.

Erstellen Sie nun ein zweites Subnetz für das Gateway.

  1. Wählen Sie auf der Seite VNet-Onprem die Option Subnetze aus.
  2. Wählen Sie + Subnetz aus.
  3. Wählen Sie für Subnetzzweck die Option Virtual Network-Gateway aus.
  4. Geben Sie unter Startadresse den Wert 192.168.2.0/24 ein.
  5. Wählen Sie Hinzufügen.

Konfigurieren und Bereitstellen der Firewall

Stellen Sie nun die Firewall im virtuellen Firewall-Hub-Netzwerk bereit.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.

  2. Wählen Sie in der linken Spalte die Option Netzwerk aus. Suchen Sie nach Firewall, und wählen Sie in den Suchergebnissen dann „Firewall“ aus. Wählen Sie dann Erstellen aus.

  3. Konfigurieren Sie die Firewall auf der Seite Firewall erstellen anhand der folgenden Tabelle:

    Einstellung Wert
    Abonnement <Ihr Abonnement>
    Resource group FW-Hybrid-Test
    Name AzFW01
    Region USA, Osten
    Firewallebene Standard
    Firewallverwaltung Firewallrichtlinie zum Verwalten dieser Firewall verwenden
    Firewallrichtlinie Neu hinzufügen:
    hybrid-test-pol
    USA, Osten
    Virtuelles Netzwerk auswählen Vorhandene verwenden:
    VNet-hub
    Öffentliche IP-Adresse Neu hinzufügen:
    fw-pip

  4. Wählen Sie Weiter: Tags.

  5. Klicken Sie auf Weiter: Überprüfen + erstellen.

  6. Überprüfen Sie die Zusammenfassung, und wählen Sie dann Erstellen aus, um die Firewall zu erstellen.

    Die Bereitstellung dauert einige Minuten.

  7. Navigieren Sie nach Abschluss der Bereitstellung zur Ressourcengruppe FW-Hybrid-Test, und wählen Sie die Firewall AzFW01 aus.

  8. Notieren Sie sich die private IP-Adresse. Diese wird später für die Erstellung der Standardroute benötigt.

Konfigurieren von Netzwerkregeln

Fügen Sie zunächst eine Netzwerkregel hinzu, um Webdatenverkehr zuzulassen.

  1. Wählen Sie in der Ressourcengruppe FW-Hybrid-Test die Firewallrichtlinie hybrid-test-pol aus.
  2. Wählen Sie unter Einstellungen die Option Netzwerkregeln aus.
  3. Wählen Sie Regelsammlung hinzufügen aus.
  4. Geben Sie unter Name den Namen RCNet01 ein.
  5. Geben Sie unter Priorität den Wert 100 ein.
  6. Wählen Sie unter Regelsammlungsaktion die Option Zulassen aus.
  7. Geben Sie unter Regeln für Name die Zeichenfolge AllowWeb ein.
  8. Wählen Sie unter Quelltyp die Option IP-Adresse aus.
  9. Geben Sie unter Quelle die Adresse 192.168.1.0/24 ein.
  10. Wählen Sie für Protokoll die Option TCP aus.
  11. Geben Sie unter Zielports den Wert 80 ein.
  12. Wählen Sie unter Zieltyp die Option IP-Adresse aus.
  13. Geben Sie unter Ziel die Adresse 10.6.0.0/16 ein.

Fügen Sie nun eine Regel hinzu, um RDP-Datenverkehr zuzulassen.

Geben Sie in der zweiten Regel Zeile die folgenden Informationen ein:

  1. Geben Sie unter Name den Namen AllowRDP ein.
  2. Wählen Sie unter Quelltyp die Option IP-Adresse aus.
  3. Geben Sie unter Quelle die Adresse 192.168.1.0/24 ein.
  4. Wählen Sie für Protokoll die Option TCP aus.
  5. Geben Sie unter Zielports den Wert 3389 ein.
  6. Wählen Sie unter Zieltyp die Option IP-Adresse aus.
  7. Geben Sie unter Ziel die Adresse 10.6.0.0/16 ein.
  8. Wählen Sie Hinzufügen.

Erstellen und Verbinden der VPN-Gateways

Das virtuelle Hub-Netzwerk und das lokale virtuelle Netzwerk werden über VPN-Gateways verbunden.

Erstellen eines VPN-Gateways für das virtuelle Hub-Netzwerk

Erstellen Sie nun das VPN-Gateway für das virtuelle Hub-Netzwerk. Netzwerk-zu-Netzwerk-Konfigurationen erfordern einen routenbasierten VPN-Typ. Häufig kann die Erstellung eines VPN-Gateways je nach ausgewählter VPN-Gateway-SKU mindestens 45 Minuten dauern.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Geben Sie im Textfeld für die Suche Gateway für virtuelle Netzwerke ein.
  3. Wählen Sie Gateway für virtuelle Netzwerke und anschließend Erstellen aus.
  4. Geben Sie unter Name den Namen GW-hub ein.
  5. Wählen Sie unter Region die gleiche Region aus wie zuvor.
  6. Wählen Sie unter Gatewaytyp die Option VPN aus.
  7. Wählen Sie für SKU die Option VpnGw1 aus.
  8. Wählen Sie unter Virtuelles Netzwerk die Option VNet-hub aus.
  9. Wählen Sie unter Öffentliche IP-Adresse die Option Neu erstellen aus, und geben Sie als Name die Zeichenfolge VNet-hub-GW-pip ein.
  10. Wählen Sie unter Zweite öffentliche IP-Adresse die Option Neu erstellen aus, und geben Sie VNet-hub-GW-pip2 für den Namen ein.
  11. Übernehmen Sie für die restlichen Optionen die Standardwerte, und klicken Sie auf Überprüfen + erstellen.
  12. Überprüfen Sie die Konfiguration, und klicken Sie auf Erstellen.

Erstellen eines VPN-Gateways für das lokale virtuelle Netzwerk

Erstellen Sie nun das VPN-Gateway für das lokale virtuelle Netzwerk. Netzwerk-zu-Netzwerk-Konfigurationen erfordern einen routenbasierten VPN-Typ. Häufig kann die Erstellung eines VPN-Gateways je nach ausgewählter VPN-Gateway-SKU mindestens 45 Minuten dauern.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Geben Sie Gateway für virtuelle Netzwerke in das Textfeld für die Suche ein, und drücken Sie die EINGABETASTE.
  3. Wählen Sie Gateway für virtuelle Netzwerke und anschließend Erstellen aus.
  4. Geben Sie unter Name den Namen GW-Onprem ein.
  5. Wählen Sie unter Region die gleiche Region aus wie zuvor.
  6. Wählen Sie unter Gatewaytyp die Option VPN aus.
  7. Wählen Sie für SKU die Option VpnGw1 aus.
  8. Wählen Sie unter Virtuelles Netzwerk die Option VNet-Onprem aus.
  9. Wählen Sie unter Öffentliche IP-Adresse die Option Neu erstellen aus, und geben Sie als Name die Zeichenfolge VNet-Onprem-GW-pip ein.
  10. Wählen Sie unter Zweite öffentliche IP-Adresse die Option Neu erstellen aus, und geben Sie VNet-Onprem-GW-pip2 für den Namen ein.
  11. Übernehmen Sie für die restlichen Optionen die Standardwerte, und klicken Sie auf Überprüfen + erstellen.
  12. Überprüfen Sie die Konfiguration, und klicken Sie auf Erstellen.

Erstellen der VPN-Verbindungen

Nun können Sie die VPN-Verbindungen zwischen dem Hub-Gateway und dem lokalen Gateway erstellen.

In diesem Schritt erstellen Sie die Verbindung vom virtuellen Hub-Netzwerk zum lokalen virtuellen Netzwerk. In den Beispielen wird ein gemeinsam verwendeter Schlüssel genutzt. Sie können eigene Werte für den gemeinsam verwendeten Schlüssel verwenden. Wichtig ist dabei, dass der gemeinsam verwendete Schlüssel für beide Verbindungen übereinstimmen muss. Das Erstellen einer Verbindung kann etwas dauern.

  1. Öffnen Sie die Ressourcengruppe FW-Hybrid-Test, und wählen Sie das Gateway GW-hub aus.
  2. Wählen Sie unter Einstellungen in der linken Spalte die Option Verbindungen aus.
  3. Wählen Sie Hinzufügen.
  4. Geben Sie als Verbindungsnamen die Zeichenfolge Hub-to-Onprem ein.
  5. Wählen Sie unter Verbindungstyp die Option VNet-zu-VNet aus.
  6. Wählen Sie Weiter: Einstellungen aus.
  7. Wählen Sie für das Erste Gateway für virtuelle Netzwerke die Option GW-hub aus.
  8. Wählen Sie für das zweite Gateway für virtuelle Netzwerke die Option GW-Onprem aus.
  9. Geben Sie unter Gemeinsam verwendeter Schlüssel (PSK) die Zeichenfolge AzureA1b2C3 ein.
  10. Klicken Sie auf Überprüfen + erstellen.
  11. Klicken Sie auf Erstellen.

Erstellen Sie die Verbindung vom lokalen virtuellen Netzwerk zum virtuellen Hub-Netzwerk. Dieser Schritt ähnelt dem vorherigen Schritt, hier erstellen Sie jedoch die Verbindung vom lokalen virtuellen Netzwerk zum virtuellen Hub-Netzwerk. Stellen Sie sicher, dass die freigegebenen Schlüssel übereinstimmen. Nach einigen Minuten wird die Verbindung hergestellt.

  1. Öffnen Sie die Ressourcengruppe FW-Hybrid-Test, und wählen Sie das Gateway GW-Onprem aus.
  2. Wählen Sie in der linken Spalte die Option Verbindungen aus.
  3. Wählen Sie Hinzufügen.
  4. Geben Sie als Verbindungsnamen den Namen Onprem-to-Hub ein.
  5. Wählen Sie unter Verbindungstyp die Option VNet-zu-VNet aus.
  6. Wählen Sie Weiter: Einstellungen aus.
  7. Wählen Sie für das Erste Gateway für virtuelle Netzwerke die Option GW-Onprem aus.
  8. Wählen Sie für das zweite Gateway für virtuelle Netzwerke die Option GW-hub aus.
  9. Geben Sie unter Gemeinsam verwendeter Schlüssel (PSK) die Zeichenfolge AzureA1b2C3 ein.
  10. Klicken Sie auf Überprüfen + erstellen.
  11. Klicken Sie auf Erstellen.

Überprüfen der Verbindung

Nach etwa fünf Minuten sollte der Status beider Verbindungen Verbunden lauten.

Gatewayverbindungen

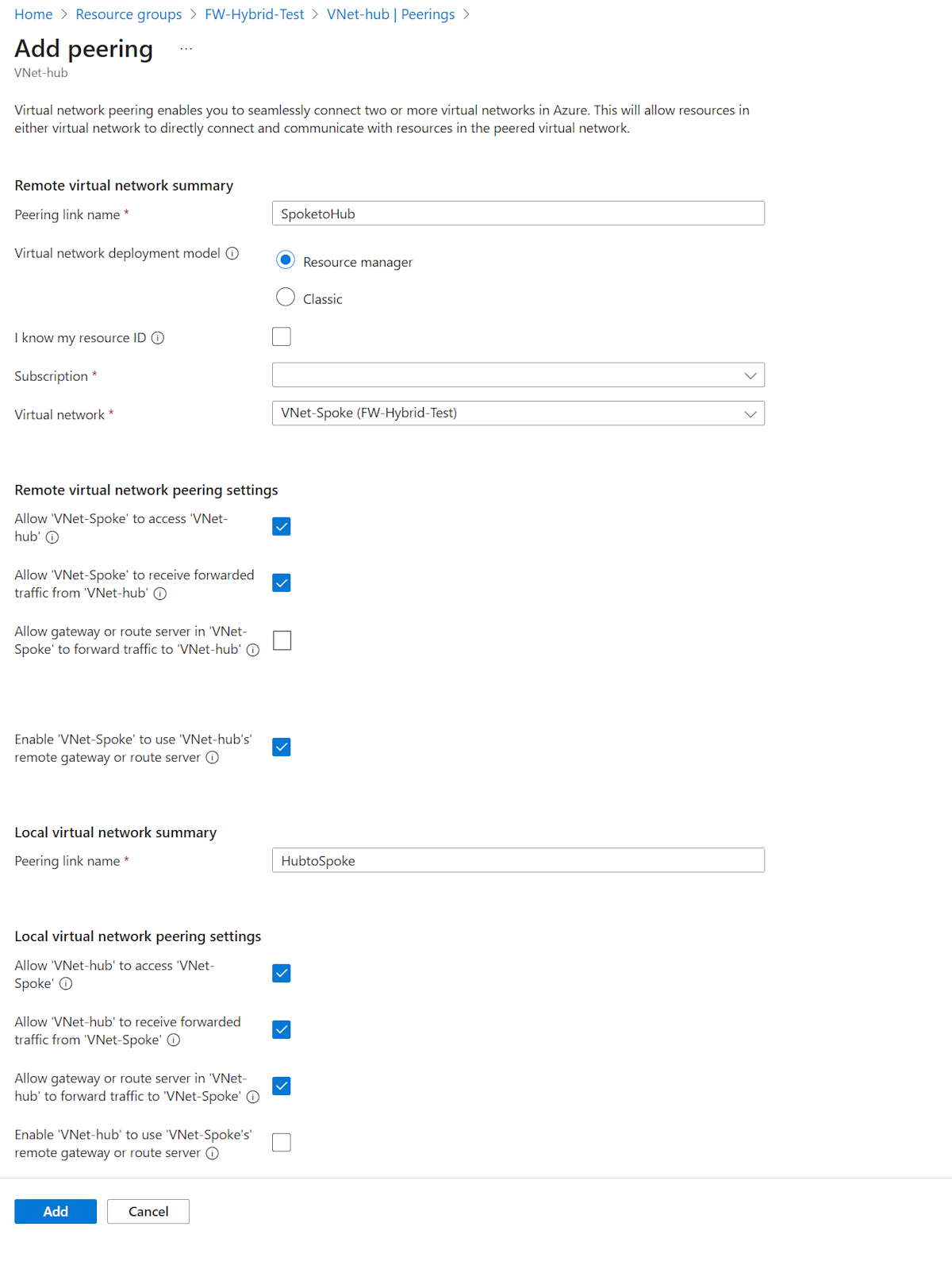

Durchführen des Peerings für die virtuellen Hub- und Spoke-Netzwerke

Führen Sie nun das Peering für die virtuellen Hub- und Spoke-Netzwerke durch.

  1. Öffnen Sie die Ressourcengruppe FW-Hybrid-Test, und wählen Sie das virtuelle Netzwerk VNet-hub aus.

  2. Wählen Sie in der linken Spalte Peerings aus.

  3. Wählen Sie Hinzufügen.

  4. Unter Zusammenfassung zum virtuellen Remote-Netzwerk:

  5. Unter Zusammenfassung zum virtuellen Remote-Netzwerk:

    Einstellungsname Wert
    Name des Peeringlinks SpoketoHub
    Bereitstellungsmodell für das virtuelle Netzwerk Ressourcen-Manager
    Subscription <Ihr Abonnement>
    Virtuelles Netzwerk VNet-Spoke
    „VNet-Spoke“ den Zugriff auf „VNet-hub“ erlauben Ausgewählt
    „VNet-Spoke erlauben, weitergeleiteten Datenverkehr von „VNet-Hub“ zu erhalten Ausgewählt
    Gateway oder Routenserver in „VNet-Spoke“ erlauben, Datenverkehr an „VNet-Hub“ weiterzuleiten Nicht ausgewählt
    Zulassen, dass „VNet-Spoke“ den Remote-Gateway oder Routenserver von „VNet-hub“ verwendet Ausgewählt

  6. Unter Zusammenfassung zum lokalen virtuellen Netzwerk:

    Einstellungsname Wert
    Name des Peeringlinks HubtoSpoke
    „VNet-hub“ den Zugriff auf „VNet-Spoke“ erlauben Ausgewählt
    „VNet-hub erlauben, weitergeleiteten Datenverkehr von „VNet-Spoke“ zu erhalten Ausgewählt
    Gateway oder Routenserver in „VNet-hub“ erlauben, Datenverkehr an „VNet-Spoke“ weiterzuleiten Ausgewählt
    Zulassen, dass „VNet-hub“ den Remote-Gateway oder Routenserver von „VNet-Spoke“ verwendet Nicht ausgewählt

  7. Wählen Sie Hinzufügen.

    Screenshot: Netzwerkpeering

Erstellen der Routen

Erstellen Sie als Nächstes zwei Routen:

  • Eine Route vom Hub-Gatewaysubnetz zum Spoke-Subnetz über die Firewall-IP-Adresse
  • Eine Standardroute vom Spoke-Subnetz über die Firewall-IP-Adresse
  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Geben Sie Routingtabelle in das Textfeld für die Suche ein, und drücken Sie die EINGABETASTE.
  3. Wählen Sie Routingtabelle aus.
  4. Klicken Sie auf Erstellen.
  5. Wählen Sie die Ressourcengruppe FW-Hybrid-Test aus.
  6. Wählen Sie unter Region denselben Standort aus wie zuvor.
  7. Geben Sie als Name die Zeichenfolge UDR-Hub-Spoke ein.
  8. Klicken Sie auf Überprüfen + erstellen.
  9. Klicken Sie auf Erstellen.
  10. Wählen Sie die erstellte Routingtabelle aus, um die Routingtabellenseite zu öffnen.
  11. Wählen Sie unter Einstellungen in der linken Spalte Routen aus.
  12. Wählen Sie Hinzufügen.
  13. Geben Sie als Routenname die Zeichenfolge ToSpoke ein.
  14. Wählen Sie unter Zieltyp die Option IP-Adressen aus.
  15. Geben Sie 10.6.0.0/16 für Ziel-IP-Adressen/CIDR-Bereiche ein.
  16. Wählen Sie als Typ des nächsten Hops die Option Virtuelles Gerät aus.
  17. Geben Sie als Adresse des nächsten Hops die private IP-Adresse der Firewall ein, die Sie sich zuvor notiert haben.
  18. Wählen Sie Hinzufügen.

Ordnen Sie nun die Routingtabelle dem Subnetz zu.

  1. Wählen Sie auf der Seite UDR-Hub-Spoke – Routen die Option Subnetze aus.
  2. Wählen Sie Zuordnen aus.
  3. Wählen Sie unter Virtuelles Netzwerk die Option VNet-hub aus.
  4. Wählen Sie unter Subnetz die Option GatewaySubnet aus.
  5. Klicken Sie auf OK.

Erstellen Sie nun die Standardroute aus dem Spoke-Subnetz.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Geben Sie Routingtabelle in das Textfeld für die Suche ein, und drücken Sie die EINGABETASTE.
  3. Wählen Sie Routingtabelle aus.
  4. Klicken Sie auf Erstellen.
  5. Wählen Sie die Ressourcengruppe FW-Hybrid-Test aus.
  6. Wählen Sie unter Region denselben Standort aus wie zuvor.
  7. Geben Sie als Name die Zeichenfolge UDR-DG ein.
  8. Wählen Sie unter Gatewayrouten verteilen die Option Nein aus.
  9. Klicken Sie auf Überprüfen + erstellen.
  10. Klicken Sie auf Erstellen.
  11. Wählen Sie die erstellte Routingtabelle aus, um die Routingtabellenseite zu öffnen.
  12. Wählen Sie in der linken Spalte die Option Routen aus.
  13. Wählen Sie Hinzufügen.
  14. Geben Sie als Routenname die Zeichenfolge ToHub ein.
  15. Wählen Sie für Zieltyp die Option IP-Adressen aus.
  16. Geben Sie 0.0.0.0/0 für Ziel-IP-Adressen/CIDR-Bereiche ein.
  17. Wählen Sie als Typ des nächsten Hops die Option Virtuelles Gerät aus.
  18. Geben Sie als Adresse des nächsten Hops die private IP-Adresse der Firewall ein, die Sie sich zuvor notiert haben.
  19. Wählen Sie Hinzufügen.

Ordnen Sie nun die Routingtabelle dem Subnetz zu.

  1. Wählen Sie auf der Seite UDR-DG – Routen die Option Subnetze aus.
  2. Wählen Sie Zuordnen aus.
  3. Wählen Sie unter Virtuelles Netzwerk die Option VNet-spoke aus.
  4. Wählen Sie unter Subnetz die Option SN-Workload aus.
  5. Klicken Sie auf OK.

Erstellen von virtuellen Computern

Erstellen Sie nun die VM für die Spoke-Workload und die lokale VM, und platzieren Sie sie in den entsprechenden Subnetzen.

Erstellen des virtuellen Workloadcomputers

Erstellen Sie im virtuellen Spoke-Netzwerk einen virtuellen Computer ohne öffentliche IP-Adresse, auf dem IIS ausgeführt wird.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Wählen Sie unter Beliebte Marketplace-Produkte die Option Windows Server 2019 Datacenter aus.
  3. Geben Sie die folgenden Werte für den virtuellen Computer ein:
    • Ressourcengruppe: Wählen Sie FW-Hybrid-Test aus.
    • Name des virtuellen Computers: VM-Spoke-01
    • Region: Die gleiche Region, die Sie auch zuvor verwendet haben.
    • Benutzername: <Geben Sie einen Benutzernamen ein>.
    • Kennwort: <Geben Sie ein Kennwort ein>.
  4. Wählen Sie unter Öffentliche Eingangsports die Option Ausgewählte Ports zulassen und anschließend HTTP (80) und RDP (3389) aus.
  5. Wählen Sie Weiter: Datenträger.
  6. Übernehmen Sie die Standardeinstellungen, und wählen Sie Weiter: Netzwerk aus.
  7. Wählen für das virtuelle Netzwerk die Option VNet-Spoke und für das Subnetz die Option SN-Workload aus.
  8. Wählen Sie unter Öffentliche IP die Option Keine aus.
  9. Wählen Sie Weiter: Verwaltung aus.
  10. Wählen Sie Weiter: Überwachung aus.
  11. Wählen Sie unter Startdiagnose die Option Deaktivieren aus.
  12. Wählen Sie Überprüfen + erstellen aus, überprüfen Sie die Einstellungen auf der Zusammenfassungsseite, und wählen Sie anschließend Erstellen aus.

Installieren von IIS

Nach der Erstellung des virtuellen Computers installieren Sie IIS.

  1. Öffnen Sie im Azure-Portal die Cloud Shell, und vergewissern Sie sich, dass PowerShell festgelegt ist.

  2. Führen Sie den folgenden Befehl aus, um IIS auf dem virtuellen Computer zu installieren und ggf. den Speicherort zu ändern:

    Set-AzVMExtension `
        -ResourceGroupName FW-Hybrid-Test `
        -ExtensionName IIS `
        -VMName VM-Spoke-01 `
        -Publisher Microsoft.Compute `
        -ExtensionType CustomScriptExtension `
        -TypeHandlerVersion 1.4 `
        -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell      Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
        -Location EastUS

Erstellen der lokalen VM

Mit diesem virtuellen Computer wird eine Remotedesktopverbindung mit der öffentlichen IP-Adresse hergestellt. Von dort aus stellen Sie dann über die Firewall eine Verbindung mit dem lokalen Server her.

  1. Wählen Sie auf der Startseite des Azure-Portals Ressource erstellen aus.
  2. Wählen Sie unter Beliebte Marketplace-Produkte die Option Windows Server 2019 Datacenter aus.
  3. Geben Sie die folgenden Werte für den virtuellen Computer ein:
    • Ressourcengruppe: Wählen Sie „Vorhandene verwenden“ und anschließend FW-Hybrid-Test aus.
    • Name des virtuellen Computers - VM-Onprem.
    • Region: Dieselbe Region, die Sie auch zuvor verwendet haben.
    • Benutzername: <Geben Sie einen Benutzernamen ein>.
    • Kennwort: <Geben Sie ein Benutzerkennwort ein>.
  4. Wählen Sie unter Öffentliche Eingangsports die Option Ausgewählte Ports zulassen und anschließend RDP (3389) aus.
  5. Wählen Sie Weiter: Datenträger.
  6. Übernehmen Sie die Standardeinstellungen, und wählen Sie Weiter: Netzwerk aus.
  7. Wählen Sie als virtuelles Netzwerk die Option VNet-Onprem und als Subnetz die Option SN-Corp aus.
  8. Wählen Sie Weiter: Verwaltung aus.
  9. Wählen Sie Weiter: Überwachung aus.
  10. Wählen Sie für VerwaltungDeaktivieren aus.
  11. Wählen Sie Überprüfen + erstellen aus, überprüfen Sie die Einstellungen auf der Zusammenfassungsseite, und wählen Sie anschließend Erstellen aus.

Hinweis

Azure stellt eine ausgehende Standardzugriffs-IP für VMs bereit, denen keine öffentliche IP-Adresse zugewiesen ist oder die sich im Backendpool eines internen grundlegenden Azure-Lastenausgleichs befinden. Der Mechanismus für Standard-IP-Adressen für den ausgehenden Zugriff stellt eine ausgehende IP-Adresse bereit, die nicht konfigurierbar ist.

Die Standard-IP-Adresse für ausgehenden Zugriff ist deaktiviert, wenn eines der folgenden Ereignisse auftritt:

  • Dem virtuellen Computer wird eine öffentliche IP-Adresse zugewiesen.
  • Die VM wird im Backendpool eines Standardlastenausgleichs platziert (mit oder ohne Ausgangsregeln).
  • Dem Subnetz der VM wird eine Azure NAT Gateway-Ressource zugewiesen.

VMs, die Sie mithilfe von VM-Skalierungsgruppen im Orchestrierungsmodus „Flexibel“ erstellen, haben keinen ausgehenden Standardzugriff.

Weitere Informationen zu ausgehenden Verbindungen in Azure finden Sie unter Standardzugriff in ausgehender Richtung in Azure und Verwenden von SNAT (Source Network Address Translation) für ausgehende Verbindungen.

Testen der Firewall

  1. Notieren Sie sich zuerst die private IP-Adresse für den virtuellen Computer VM-spoke-01.

  2. Stellen Sie über das Azure-Portal eine Verbindung mit dem virtuellen Computer VM-Onprem her.

  3. Öffnen Sie auf VM-Onprem einen Webbrowser, und navigieren Sie zu „http://<VM-spoke-01 private IP>“.

    Daraufhin sollte die Webseite VM-spoke-01 angezeigt werden: Webseite VM-spoke-01

  4. Öffnen Sie auf dem virtuellen Computer VM-Onprem eine Remotedesktopverbindung mit VM-spoke-01 an der privaten IP-Adresse.

    Die Verbindungsherstellung sollte erfolgreich sein, und Sie sollten sich anmelden können.

Damit haben Sie sich vergewissert, dass die Firewallregeln funktionieren:

  • Sie können den Webserver im virtuellen Spoke-Netzwerk durchsuchen.
  • Sie können per Remotedesktopprotokoll (RDP) eine Verbindung mit dem Server im virtuellen Spoke-Netzwerk herstellen.

Ändern Sie als Nächstes die Aktion zum Sammeln von Firewallnetzwerkregeln in Verweigern, um zu überprüfen, ob die Firewallregeln wie erwartet funktionieren.

  1. Wählen Sie die Firewallrichtlinie hybrid-test-pol aus.
  2. Wählen Sie Regelsammlungen aus.
  3. Wählen Sie die Regelsammlung RCNet01 aus.
  4. Wählen Sie unter Regelsammlungsaktion die Option Verweigern aus.
  5. Wählen Sie Speichern aus.

Schließen Sie alle vorhandenen Remotedesktops, bevor Sie die geänderten Regeln testen. Führen Sie die Tests nun erneut durch. Dieses Mal sollten alle Tests fehlschlagen.

Bereinigen von Ressourcen

Sie können die Firewallressourcen für das nächste Tutorial behalten oder die Ressourcengruppe FW-Hybrid-Test löschen, wenn Sie sie nicht mehr benötigen. Hierdurch werden alle firewallbezogenen Ressourcen gelöscht.

Nächste Schritte

Bereitstellen und Konfigurieren von Azure Firewall Premium
