Bereitstellen einer IPv6-Anwendung mit dualem Stapel und interner Load Balancer Standard-Instanz in Azure mithilfe von PowerShell

  • Artikel

In diesem Artikel erfahren Sie, wie Sie in Azure eine Anwendung mit dualem Stapel (IPv4 und IPv6) bereitstellen, die ein virtuelles Netzwerk mit dualem Stapel und Subnetz, eine interne Load Balancer Standard-Instanz mit dualen Front-End-Konfigurationen (IPv4 und IPv6), virtuelle Computer mit NICs mit dualer IP-Konfiguration, Netzwerksicherheitsgruppenregeln und öffentliche IP-Adressen umfasst.

Die Vorgehensweise zum Erstellen einer IPv6-fähigen internen Load Balancer-Instanz ist nahezu identisch mit der hier beschriebenen Vorgehensweise zum Erstellen einer IPv6-Load Balancer-Instanz mit Internetzugriff. Bei der Erstellung eines internen Lastenausgleichs unterscheidet sich lediglich die Front-End-Konfiguration, wie im folgenden PowerShell-Beispiel zu sehen:

 $frontendIPv6 = New-AzLoadBalancerFrontendIpConfig `
 -Name "dsLbFrontEnd_v6" `
 -PrivateIpAddress "fd00:db8:deca:deed::100" `
 -PrivateIpAddressVersion "IPv6" `
 -Subnet $DsSubnet

Folgende Änderungen machen die obige Front-End-Konfiguration zu einer Konfiguration für einen internen Lastenausgleich:

  • PrivateIpAddressVersion wird als „IPv6“ angegeben.
  • Das Argument -PublicIpAddress wurde entweder weggelassen oder durch -PrivateIpAddress ersetzt. Die private Adresse muss sich im Bereich des Subnetz-IP-Adressraums befinden, in dem der interne Lastenausgleich bereitgestellt wird. Ohne Angabe einer statischen privaten IP-Adresse (-PrivateIpAddress) wird die nächste freie IPv6-Adresse aus dem Subnetz ausgewählt, in dem der interne Lastenausgleich bereitgestellt wird.
  • Das Subnetz mit dualem Stapel, in dem der interne Lastenausgleich bereitgestellt wird, wird mit einem Argument vom Typ -Subnet oder -SubnetId angegeben.

Azure Cloud Shell

Azure hostet Azure Cloud Shell, eine interaktive Shell-Umgebung, die Sie über Ihren Browser nutzen können. Sie können entweder Bash oder PowerShell mit Cloud Shell verwenden, um mit Azure-Diensten zu arbeiten. Sie können die vorinstallierten Befehle von Cloud Shell verwenden, um den Code in diesem Artikel auszuführen, ohne etwas in Ihrer lokalen Umgebung installieren zu müssen.

Starten von Azure Cloud Shell:

Option Beispiel/Link
Wählen Sie rechts oben in einem Code- oder Befehlsblock die Option Ausprobieren aus. Durch die Auswahl von Ausprobieren wird der Code oder Befehl nicht automatisch in Cloud Shell kopiert. Screenshot: Beispiel von „Jetzt testen“ für Azure Cloud Shell.
Rufen Sie https://shell.azure.com auf, oder klicken Sie auf die Schaltfläche Cloud Shell starten, um Cloud Shell im Browser zu öffnen. Schaltfläche zum Starten von Azure Cloud Shell.
Wählen Sie im Azure-Portal rechts oben im Menü die Schaltfläche Cloud Shell aus. Screenshot: Schaltfläche „Cloud Shell“ im Azure-Portal

So verwenden Sie Azure Cloud Shell:

  1. Starten Sie Cloud Shell.

  2. Wählen Sie die Schaltfläche Kopieren für einen Codeblock (oder Befehlsblock) aus, um den Code oder Befehl zu kopieren.

  3. Fügen Sie den Code oder Befehl mit STRG+UMSCHALT+V unter Windows und Linux oder CMD+UMSCHALT+V unter macOS in die Cloud Shell-Sitzung ein.

  4. Drücken Sie die EINGABETASTE, um den Code oder Befehl auszuführen.

Wenn Sie PowerShell lokal installieren und verwenden möchten, müssen Sie für diesen Artikel mindestens Version 6.9.0 des Azure PowerShell-Moduls verwenden. Führen Sie Get-Module -ListAvailable Az aus, um die installierte Version zu ermitteln. Wenn Sie ein Upgrade ausführen müssen, finden Sie unter Installieren des Azure PowerShell-Moduls Informationen dazu. Wenn Sie PowerShell lokal ausführen, müssen Sie auch Connect-AzAccount ausführen, um eine Verbindung mit Azure herzustellen.

Erstellen einer Ressourcengruppe

Bevor Sie Ihr virtuelles Netzwerk mit dualem Stapel erstellen können, müssen Sie mit New-AzResourceGroup eine Ressourcengruppe erstellen. Im folgenden Beispiel wird eine Ressourcengruppe namens dsStd_ILB_RG am Standort USA, Osten erstellt:

$rg = New-AzResourceGroup `
  -ResourceGroupName "dsStd_ILB_RG"  `
  -Location "east us"

Erstellen der öffentlichen IPv4- und IPv6-Adressen

Um über das Internet auf Ihre virtuellen Computer zugreifen zu können, benötigen Sie öffentliche IPv4- und IPv6-Adressen für die virtuellen Computer. Erstellen Sie mit New-AzPublicIpAddress öffentliche IP-Adressen. Im folgende Beispiel werden öffentliche IPv4- und IPv6-Adressen (RdpPublicIP_1 und RdpPublicIP_2) in der Ressourcengruppe dsStd_ILB_RG erstellt:

$RdpPublicIP_1 = New-AzPublicIpAddress `
  -Name "RdpPublicIP_1" `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -AllocationMethod Static `
  -IpAddressVersion IPv4  `
  -sku Standard

$RdpPublicIP_2 = New-AzPublicIpAddress `
  -Name "RdpPublicIP_2" `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -AllocationMethod Static `
  -IpAddressVersion IPv6  `
  -sku Standard

Erstellen des virtuellen Netzwerks und des Subnetzes

Erstellen Sie mithilfe von New-AzVirtualNetwork ein virtuelles Netzwerk mit dualem Stapel und mithilfe von New-AzVirtualNetworkSubnetConfig eine Subnetzkonfiguration. Im folgenden Beispiel wird ein virtuelles Netzwerk namens dsVnet mit dsSubnet erstellt:

# Create dual stack subnet config
$DsSubnet = New-AzVirtualNetworkSubnetConfig `
  -Name "dsSubnet" `
  -AddressPrefix "10.0.0.0/24","fd00:db8:deca:deed::/64"

# Create the virtual network
$vnet = New-AzVirtualNetwork `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -Name "dsVnet" `
  -AddressPrefix "10.0.0.0/16","fd00:db8:deca::/48"  `
  -Subnet $DsSubnet

#Refresh the fully populated subnet for use in load balancer frontend configuration
$DsSubnet = get-AzVirtualNetworkSubnetconfig -name dsSubnet -VirtualNetwork $vnet

Erstellen einer Load Balancer Standard-Instanz

In diesem Abschnitt konfigurieren Sie die duale Front-End-IP-Adresse (IPv4 und IPv6) und den Backendadresspool für den Lastenausgleich und erstellen anschließend einen Load Balancer Standard-Lastenausgleich.

Erstellen der Front-End-IP-Adresse

Erstellen Sie mit New-AzLoadBalancerFrontendIpConfig eine Frontend-IP-Adresse. Im folgenden Beispiel werden die Front-End-IP-Konfigurationen für IPv4 und IPv6 mit den Namen dsLbFrontEnd_v4 und dsLbFrontEnd_v6 erstellt:

$frontendIPv4 = New-AzLoadBalancerFrontendIpConfig `
  -Name "dsLbFrontEnd_v4" `
  -PrivateIpAddress "10.0.0.100"  `
  -PrivateIpAddressVersion "IPv4"   `
  -Subnet $DsSubnet

$frontendIPv6 = New-AzLoadBalancerFrontendIpConfig `
  -Name "dsLbFrontEnd_v6" `
  -PrivateIpAddress "fd00:db8:deca:deed::100"  `
  -PrivateIpAddressVersion "IPv6"   `
  -Subnet $DsSubnet

Konfigurieren des Back-End-Adresspools

Erstellen Sie mit New-AzLoadBalancerBackendAddressPoolConfig einen Back-End-Adresspool. In den verbleibenden Schritten werden die virtuellen Computer an diesen Back-End-Pool angefügt. Das folgende Beispiel erstellt Back-End-Adresspools mit den Namen dsLbBackEndPool_v4 und dsLbBackEndPool_v6, um VMs mit sowohl IPv4- als auch IPv6-NIC-Konfigurationen einzubeziehen:

$backendPoolv4 = New-AzLoadBalancerBackendAddressPoolConfig -Name "dsLbBackEndPool_v4"

$backendPoolv6 = New-AzLoadBalancerBackendAddressPoolConfig -Name "dsLbBackEndPool_v6"

Erstellen einer Load Balancer-Regel

Mithilfe einer Load Balancer-Regel wird definiert, wie Datenverkehr auf die virtuellen Computer verteilt werden soll. Sie definieren die Front-End-IP-Konfiguration für den eingehenden Datenverkehr und den Back-End-IP-Pool zum Empfangen des Datenverkehrs zusammen mit dem erforderlichen Quell- und Zielport. Um sicherzustellen, dass nur fehlerfreie virtuelle Computer Datenverkehr empfangen, können Sie optional einen Integritätstest definieren. Der grundlegende Lastenausgleich verwendet einen IPv4-Test, um die Integrität sowohl für IPv4- als auch für IPv6-Endpunkte auf den virtuellen Computern zu bewerten. Der Standardlastenausgleich unterstützt explizite IPv6-Integritätstests.

Erstellen Sie mit Add-AzLoadBalancerRuleConfig eine Lastenausgleichsregel. Das folgende Beispiel erstellt Load Balancer-Regeln mit den Namen dsLBrule_v4 und dsLBrule_v6 und führt Lastenausgleich des Datenverkehrs an TCP-Port 80 zu den IPv4- und IPv6-Front-End-IP-Konfigurationen aus:

$lbrule_v4 = New-AzLoadBalancerRuleConfig `
  -Name "dsLBrule_v4" `
  -FrontendIpConfiguration $frontendIPv4 `
  -BackendAddressPool $backendPoolv4 `
  -Protocol Tcp `
  -FrontendPort 80 `
  -BackendPort 80

$lbrule_v6 = New-AzLoadBalancerRuleConfig `
  -Name "dsLBrule_v6" `
  -FrontendIpConfiguration $frontendIPv6 `
  -BackendAddressPool $backendPoolv6 `
  -Protocol Tcp `
  -FrontendPort 80 `
  -BackendPort 80

Erstellen eines Load Balancers

Erstellen Sie mit dem Befehl New-AzLoadBalancer einen Load Balancer Standard-Lastenausgleich. Im folgenden Beispiel wird eine öffentliche Load Balancer Standard-Instanz namens myInternalLoadBalancer unter Verwendung der IPv4- und IPv6-Front-End-IP-Konfigurationen, Back-End-Pools und Lastenausgleichsregeln erstellt, die Sie in den vorherigen Schritten erstellt haben:

$lb = New-AzLoadBalancer  `
  -ResourceGroupName $rg.ResourceGroupName  `
  -Location $rg.Location  `
  -Name  "MyInternalLoadBalancer"  `
  -Sku "Standard"  `
  -FrontendIpConfiguration  $frontendIPv4,$frontendIPv6  `
  -BackendAddressPool  $backendPoolv4,$backendPoolv6  `
  -LoadBalancingRule  $lbrule_v4,$lbrule_v6

Erstellen von Netzwerkressourcen

Um virtuelle Computer bereitstellen und Ihren Lastenausgleich testen zu können, müssen Sie zunächst unterstützende Netzwerkressourcen (Verfügbarkeitsgruppe, Netzwerksicherheitsgruppe und virtuelle NICs) erstellen.

Verfügbarkeitsgruppe erstellen

Platzieren Sie die virtuellen Computer in einer Verfügbarkeitsgruppe, um die Hochverfügbarkeit Ihrer Anwendung zu optimieren.

Erstellen Sie mithilfe von New-AzAvailabilitySet eine Verfügbarkeitsgruppe. Im folgenden Beispiel wird eine Verfügbarkeitsgruppe namens dsAVset erstellt:

$avset = New-AzAvailabilitySet `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -Name "dsAVset" `
  -PlatformFaultDomainCount 2 `
  -PlatformUpdateDomainCount 2 `
  -Sku aligned

Erstellen einer Netzwerksicherheitsgruppe

Erstellen Sie eine Netzwerksicherheitsgruppe für die Regeln, durch die die eingehende und ausgehende Kommunikation in Ihrem VNET gesteuert wird.

Erstellen einer Netzwerksicherheitsgruppen-Regel für Port 3389

Erstellen Sie mit New-AzNetworkSecurityRuleConfig eine Netzwerksicherheitsgruppen-Regel, um RDP-Verbindungen über den Port 3389 zuzulassen.

$rule1 = New-AzNetworkSecurityRuleConfig `
  -Name 'myNetworkSecurityGroupRuleRDP' `
  -Description 'Allow RDP' `
  -Access Allow `
  -Protocol Tcp `
  -Direction Inbound `
  -Priority 100 `
  -SourceAddressPrefix * `
  -SourcePortRange * `
  -DestinationAddressPrefix * `
  -DestinationPortRange 3389

Erstellen einer Netzwerksicherheitsgruppen-Regel für Port 80

Erstellen Sie mit New-AzNetworkSecurityRuleConfig eine Netzwerksicherheitsgruppen-Regel, um Internetverbindungen über Port 80 zuzulassen.

$rule2 = New-AzNetworkSecurityRuleConfig `
  -Name 'myNetworkSecurityGroupRuleHTTP' `
  -Description 'Allow HTTP' `
  -Access Allow `
  -Protocol Tcp `
  -Direction Inbound `
  -Priority 200 `
  -SourceAddressPrefix * `
  -SourcePortRange 80 `
  -DestinationAddressPrefix * `
  -DestinationPortRange 80

Erstellen einer Netzwerksicherheitsgruppe

Erstellen Sie mit New-AzNetworkSecurityGroup eine Netzwerksicherheitsgruppe.

$nsg = New-AzNetworkSecurityGroup `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -Name "dsNSG1"  `
  -SecurityRules $rule1,$rule2

Erstellen von NICs

Erstellen Sie mit New-AzNetworkInterface virtuelle NICs. Das folgende Beispiel erstellt zwei virtuelle Netzwerkkarten mit IPv4- und IPv6-Konfigurationen. (jeweils eine virtuelle NIC pro virtuellem Computer, den Sie in den folgenden Schritten für Ihre App erstellen).


# Create the IPv4 configuration for NIC 1
$Ip4Config=New-AzNetworkInterfaceIpConfig `
  -Name dsIp4Config `
  -Subnet $vnet.subnets[0] `
  -PrivateIpAddressVersion IPv4 `
  -LoadBalancerBackendAddressPool $backendPoolv4 `
  -PublicIpAddress  $RdpPublicIP_1

# Create the IPv6 configuration
$Ip6Config=New-AzNetworkInterfaceIpConfig `
  -Name dsIp6Config `
  -Subnet $vnet.subnets[0] `
  -PrivateIpAddressVersion IPv6 `
  -LoadBalancerBackendAddressPool $backendPoolv6

# Create NIC 1
$NIC_1 = New-AzNetworkInterface `
  -Name "dsNIC1" `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -NetworkSecurityGroupId $nsg.Id `
  -IpConfiguration $Ip4Config,$Ip6Config

# Create the IPv4 configuration for NIC 2
$Ip4Config=New-AzNetworkInterfaceIpConfig `
  -Name dsIp4Config `
  -Subnet $vnet.subnets[0] `
  -PrivateIpAddressVersion IPv4 `
  -LoadBalancerBackendAddressPool $backendPoolv4 `
  -PublicIpAddress  $RdpPublicIP_2

# Create NIC 2 reusing the IPv6 configuration from NIC 1
$NIC_2 = New-AzNetworkInterface `
  -Name "dsNIC2" `
  -ResourceGroupName $rg.ResourceGroupName `
  -Location $rg.Location  `
  -NetworkSecurityGroupId $nsg.Id `
  -IpConfiguration $Ip4Config,$Ip6Config

Erstellen von virtuellen Computern

Legen Sie mit Get-Credential den Benutzernamen und das Kennwort des Administrators der VMs fest:

$cred = get-credential -Message "DUAL STACK VNET SAMPLE:  Please enter the Administrator credential to log into the VM's"

Nun können Sie mit New-AzVM die virtuellen Computer erstellen. Im folgenden Beispiel werden zwei virtuelle Computer und die erforderlichen Komponenten des virtuellen Netzwerks erstellt, falls sie nicht bereits vorhanden sind.

$vmsize = "Standard_A2"
$ImagePublisher = "MicrosoftWindowsServer"
$imageOffer = "WindowsServer"
$imageSKU = "2019-Datacenter"

$vmName= "dsVM1"
$VMconfig1 = New-AzVMConfig -VMName $vmName -VMSize $vmsize -AvailabilitySetId $avset.Id 3> $null | Set-AzVMOperatingSystem -Windows -ComputerName $vmName -Credential $cred -ProvisionVMAgent 3> $null | Set-AzVMSourceImage -PublisherName $ImagePublisher -Offer $imageOffer -Skus $imageSKU -Version "latest" 3> $null | Set-AzVMOSDisk -Name "$vmName.vhd" -CreateOption fromImage  3> $null | Add-AzVMNetworkInterface -Id $NIC_1.Id  3> $null
$VM1 = New-AzVM -ResourceGroupName $rg.ResourceGroupName  -Location $rg.Location  -VM $VMconfig1


$vmName= "dsVM2"
$VMconfig2 = New-AzVMConfig -VMName $vmName -VMSize $vmsize -AvailabilitySetId $avset.Id 3> $null | Set-AzVMOperatingSystem -Windows -ComputerName $vmName -Credential $cred -ProvisionVMAgent 3> $null | Set-AzVMSourceImage -PublisherName $ImagePublisher -Offer $imageOffer -Skus $imageSKU -Version "latest" 3> $null | Set-AzVMOSDisk -Name "$vmName.vhd" -CreateOption fromImage  3> $null | Add-AzVMNetworkInterface -Id $NIC_2.Id  3> $null
$VM2 = New-AzVM -ResourceGroupName $rg.ResourceGroupName  -Location $rg.Location  -VM $VMconfig2

Anzeigen des virtuellen IPv6-Dual Stack-Netzwerks im Azure-Portal

Sie können das virtuelle IPv6-Dual Stack-Netzwerk im Azure-Portal wie folgt anzeigen:

  1. Geben Sie in der Suchleiste des Portals dsVnet ein.
  2. Wenn dsVnet in den Suchergebnissen angezeigt wird, wählen Sie diesen Eintrag aus. Dadurch wird die Seite Übersicht des virtuellen Dual Stack-Netzwerks namens dsVnet gestartet. Das virtuelle Dual Stack-Netzwerk zeigt die beiden NICs mit IPv4- und IPv6-Konfigurationen im Dual Stack-Subnetz namens dsSubnet.

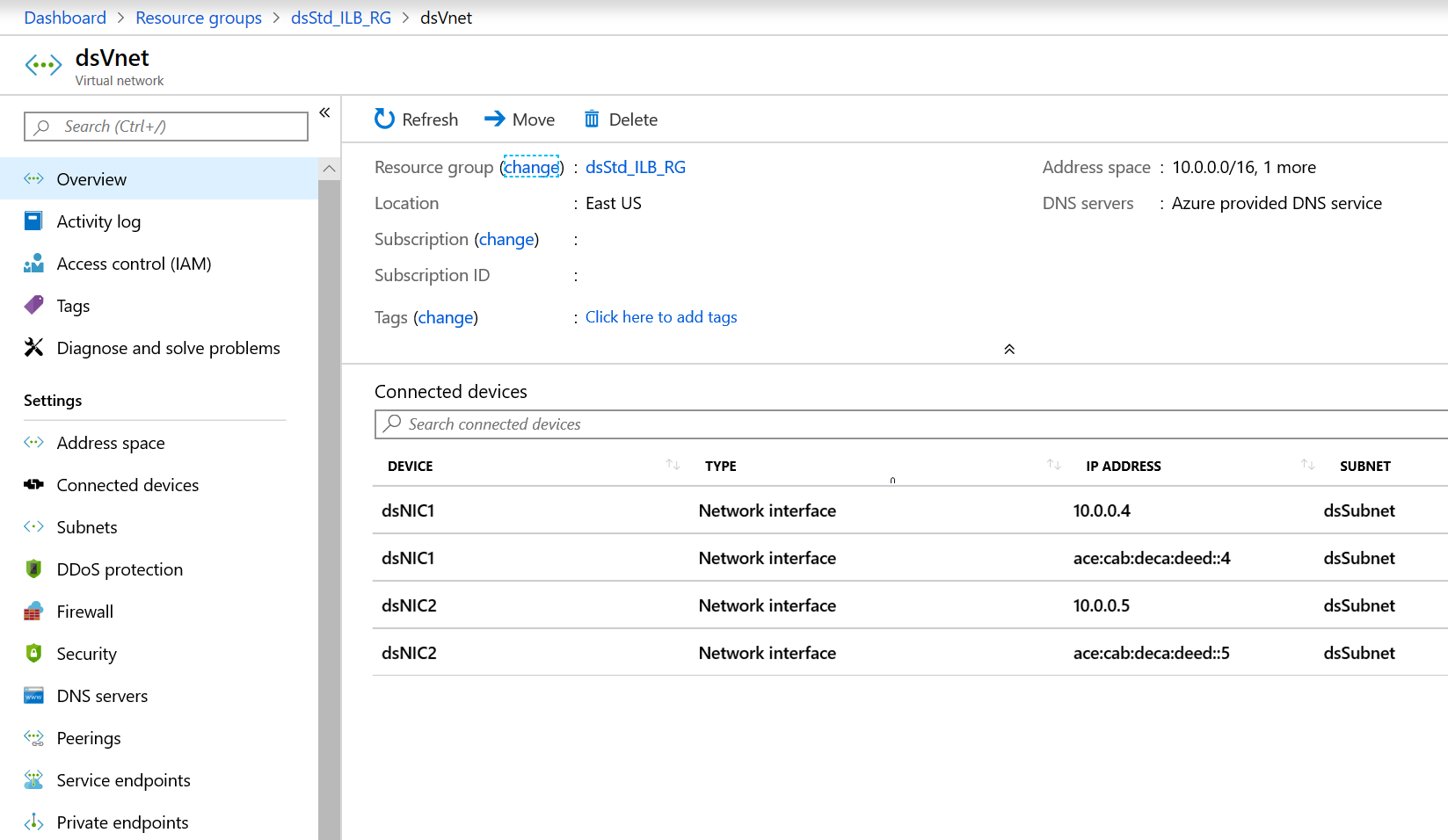

Virtuelles IPv6-Netzwerk mit dualem Stapel und interner Load Balancer Standard-Instanz

Hinweis

Das virtuelle IPv6-Netzwerk für Azure ist im Azure-Portal schreibgeschützt für diese Vorschauversion verfügbar.

Bereinigen von Ressourcen

Wenn Ressourcengruppe, virtueller Computer und alle zugehörigen Ressourcen nicht mehr benötigt werden, können Sie sie mit dem Befehl Remove-AzResourceGroup entfernen.

Remove-AzResourceGroup -Name dsStd_ILB_RG

Nächste Schritte

Im Rahmen dieses Artikels haben Sie einen Load Balancer Standard-Lastenausgleich mit einer dualen Front-End-IP-Konfiguration (IPv4 und IPv6) erstellt. Sie haben außerdem zwei VMs mit NICs mit dualen IP-Konfigurationen (IPV4 und IPv6) erstellt, die dem Backendpool des Lastenausgleichs hinzugefügt wurden. Weitere Informationen zur IPv6-Unterstützung in virtuellen Azure-Netzwerken finden Sie unter Was ist IPv6 für Azure Virtual Network?
