Schnellstart: Erstellen eines internen Lastenausgleichs für den Lastenausgleich virtueller Computer mithilfe von Azure PowerShell

Beginnen Sie mit der Verwendung von Azure Load Balancer, indem Sie einen internen Lastenausgleich und zwei virtuelle Computer mit Azure PowerShell erstellen. Weitere Ressourcen, die Sie bereitstellen, sind Azure Bastion, NAT Gateway, ein virtuelles Netzwerk und die erforderlichen Subnetze.

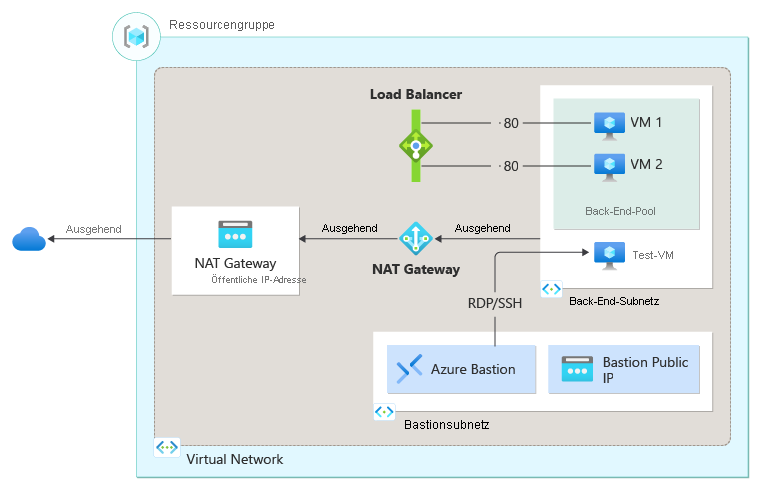

Diagramm der für einen standardmäßigen internen Lastenausgleich bereitgestellten Ressourcen.

Voraussetzungen

Wenn Sie PowerShell lokal installieren und verwenden möchten, müssen Sie für diesen Artikel mindestens Version 5.4.1 des Azure PowerShell-Moduls verwenden. Führen Sie Get-Module -ListAvailable Az aus, um die installierte Version zu ermitteln. Wenn Sie ein Upgrade ausführen müssen, finden Sie unter Installieren des Azure PowerShell-Moduls Informationen dazu. Wenn Sie PowerShell lokal ausführen, müssen Sie auch Connect-AzAccount ausführen, um eine Verbindung mit Azure herzustellen.

Erstellen einer Ressourcengruppe

Eine Azure-Ressourcengruppe ist ein logischer Container, in dem Azure-Ressourcen bereitgestellt und verwaltet werden.

Erstellen Sie mit New-AzResourceGroup eine Ressourcengruppe.

$rg = @{
    Name = 'CreateINTLBQS-rg'
    Location = 'westus2'
}
New-AzResourceGroup @rg

Konfigurieren eines virtuellen Netzwerks

Wenn Sie einen internen Lastenausgleich erstellen, wird ein virtuelles Netzwerk als Netzwerk für den Lastenausgleich konfiguriert. Erstellen Sie zunächst die unterstützenden virtuellen Netzwerkressourcen, bevor Sie virtuelle Computer bereitstellen und Ihren Lastenausgleich testen.

  • Erstellen einer öffentlichen IP-Adresse für das NAT-Gateway

  • Erstellen eines virtuellen Netzwerks für die virtuellen Back-End-Computer

  • Erstellen einer Netzwerksicherheitsgruppe, um eingehende Verbindungen für Ihr virtuelles Netzwerk zu definieren

  • Erstellen eines Azure Bastion-Hosts, um die virtuellen Computer im Back-End-Pool sicher zu verwalten

Erstellen einer öffentlichen IP-Adresse

Verwenden Sie New-AzPublicIpAddress, um eine öffentliche IP-Adresse für das NAT-Gateway zu erstellen.

## Create public IP address for NAT gateway and place IP in variable ##
$gwpublicip = @{
    Name = 'myNATgatewayIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'static'
    Zone = 1,2,3
}
$gwpublicip = New-AzPublicIpAddress @gwpublicip

Verwenden Sie den folgenden Befehl, um in Zone 1 eine zonale öffentliche IP-Adresse zu erstellen:

## Create a zonal public IP address for NAT gateway and place IP in variable ##
$gwpublicip = @{
    Name = 'myNATgatewayIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'static'
    Zone = 1
}
$gwpublicip = New-AzPublicIpAddress @gwpublicip

Hinweis

Die öffentliche IP-Adresse wird vom NAT-Gateway verwendet, um ausgehende Konnektivität für die virtuellen Computer im Back-End-Pool bereitzustellen. Dies wird empfohlen, wenn Sie einen internen Lastenausgleich erstellen und die Back-End-Poolressourcen über ausgehende Konnektivität verfügen müssen. Weitere Informationen finden Sie im Artikel zum NAT-Gateway.

Erstellen Sie ein virtuelles Netzwerk, eine Netzwerk-Sicherheitsgruppe, einen Bastion-Host und ein NAT-Gateway

Wichtig

Die Stundenpreise gelten ab dem Zeitpunkt der Bereitstellung von Bastion, unabhängig von der Nutzung ausgehender Daten. Weitere Informationen dazu finden Sie unter Preise und SKUs. Wenn Sie Bastion im Rahmen eines Tutorials oder Tests bereitstellen, empfiehlt es sich, diese Ressource zu löschen, nachdem Sie diese benutzt haben.


## Create NAT gateway resource ##
$nat = @{
    ResourceGroupName = $rg.name
    Name = 'myNATgateway'
    IdleTimeoutInMinutes = '10'
    Sku = 'Standard'
    Location = 'westus2'
    PublicIpAddress = $gwpublicip
}
$natGateway = New-AzNatGateway @nat

## Create backend subnet config ##
$subnet = @{
    Name = 'myBackendSubnet'
    AddressPrefix = '10.1.0.0/24'
    NatGateway = $natGateway
}
$subnetConfig = New-AzVirtualNetworkSubnetConfig @subnet

## Create Azure Bastion subnet. ##
$bastsubnet = @{
    Name = 'AzureBastionSubnet'
    AddressPrefix = '10.1.1.0/24'
}
$bastsubnetConfig = New-AzVirtualNetworkSubnetConfig @bastsubnet

## Create the virtual network ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    AddressPrefix = '10.1.0.0/16'
    Subnet = $subnetConfig,$bastsubnetConfig
}
$vnet = New-AzVirtualNetwork @net

## Create public IP address for bastion host. ##
$bastionip = @{
    Name = 'myBastionIP'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'Static'
}
$bastionip = New-AzPublicIpAddress @bastionip

## Create bastion host ##
$bastion = @{
    ResourceGroupName = $rg.name
    Name = 'myBastion'
    PublicIpAddress = $bastionip
    VirtualNetwork = $vnet
}
New-AzBastion @bastion -AsJob

## Create rule for network security group and place in variable. ##
$nsgrule = @{
    Name = 'myNSGRuleHTTP'
    Description = 'Allow HTTP'
    Protocol = '*'
    SourcePortRange = '*'
    DestinationPortRange = '80'
    SourceAddressPrefix = 'Internet'
    DestinationAddressPrefix = '*'
    Access = 'Allow'
    Priority = '2000'
    Direction = 'Inbound'
}
$rule1 = New-AzNetworkSecurityRuleConfig @nsgrule

## Create network security group ##
$nsg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
    Location = 'westus2'
    SecurityRules = $rule1
}
New-AzNetworkSecurityGroup @nsg

Erstellen eines Load Balancers

In diesem Abschnitt erfahren Sie, wie Sie die folgenden Komponenten des Lastenausgleichs erstellen und konfigurieren:

## Place virtual network created in previous step into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Create load balancer frontend configuration and place in variable. ##
$lbip = @{
    Name = 'myFrontEnd'
    PrivateIpAddress = '10.1.0.4'
    SubnetId = $vnet.subnets[0].Id
}
$feip = New-AzLoadBalancerFrontendIpConfig @lbip

## Create backend address pool configuration and place in variable. ##
$bepool = New-AzLoadBalancerBackendAddressPoolConfig -Name 'myBackEndPool'

## Create the health probe and place in variable. ##
$probe = @{
    Name = 'myHealthProbe'
    Protocol = 'tcp'
    Port = '80'
    IntervalInSeconds = '360'
    ProbeCount = '5'
}
$healthprobe = New-AzLoadBalancerProbeConfig @probe

## Create the load balancer rule and place in variable. ##
$lbrule = @{
    Name = 'myHTTPRule'
    Protocol = 'tcp'
    FrontendPort = '80'
    BackendPort = '80'
    IdleTimeoutInMinutes = '15'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bePool
}
$rule = New-AzLoadBalancerRuleConfig @lbrule -EnableTcpReset

## Create the load balancer resource. ##
$loadbalancer = @{
    ResourceGroupName = $rg.name
    Name = 'myLoadBalancer'
    Location = 'westus2'
    Sku = 'Standard'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bePool
    LoadBalancingRule = $rule
    Probe = $healthprobe
}
New-AzLoadBalancer @loadbalancer

Erstellen von virtuellen Computern

In diesem Abschnitt werden die zwei virtuellen Computer für den Back-End-Pool des Lastenausgleichs erstellt.

# Set the administrator and password for the VMs. ##
$cred = Get-Credential

## Place virtual network created in previous step into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Place the load balancer into a variable. ##
$lb = @{
    Name = 'myLoadBalancer'
    ResourceGroupName = $rg.name
}
$bepool = Get-AzLoadBalancer @lb  | Get-AzLoadBalancerBackendAddressPoolConfig

## Place the network security group into a variable. ##
$sg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
}
$nsg = Get-AzNetworkSecurityGroup @sg

## For loop with variable to create virtual machines for load balancer backend pool. ##
for ($i=1; $i -le 2; $i++)
{
    ## Command to create network interface for VMs ##
    $nic = @{
    Name = "myNicVM$i"
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Subnet = $vnet.Subnets[0]
    NetworkSecurityGroup = $nsg
    LoadBalancerBackendAddressPool = $bepool
    }
    $nicVM = New-AzNetworkInterface @nic

    ## Create a virtual machine configuration for VMs ##
    $vmsz = @{
        VMName = "myVM$i"
        VMSize = 'Standard_DS1_v2'
    }
    $vmos = @{
        ComputerName = "myVM$i"
        Credential = $cred
    }
    $vmimage = @{
        PublisherName = 'MicrosoftWindowsServer'
        Offer = 'WindowsServer'
        Skus = '2019-Datacenter'
        Version = 'latest'
    }
    $vmConfig = New-AzVMConfig @vmsz `
        | Set-AzVMOperatingSystem @vmos -Windows `
        | Set-AzVMSourceImage @vmimage `
        | Add-AzVMNetworkInterface -Id $nicVM.Id

    ## Create the virtual machine for VMs ##
    $vm = @{
        ResourceGroupName = $rg.name
        Location = 'westus2'
        VM = $vmConfig
        Zone = "$i"
    }
}
New-AzVM @vm -asjob

Die Bereitstellungen der virtuellen Computer und des Bastionhosts werden als PowerShell-Aufträge übermittelt. Verwenden Sie Get-Job, um den Status der Aufträge anzuzeigen:

Get-Job

Id     Name            PSJobTypeName   State         HasMoreData     Location             Command
--     ----            -------------   -----         -----------     --------             -------
1      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzBastion
2      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzVM
3      Long Running O… AzureLongRunni… Completed     True            localhost            New-AzVM

Hinweis

Azure stellt eine ausgehende Standardzugriffs-IP für VMs bereit, denen keine öffentliche IP-Adresse zugewiesen ist oder die sich im Backendpool eines internen grundlegenden Azure-Lastenausgleichs befinden. Der Mechanismus für Standard-IP-Adressen für den ausgehenden Zugriff stellt eine ausgehende IP-Adresse bereit, die nicht konfigurierbar ist.

Die Standard-IP-Adresse für ausgehenden Zugriff ist deaktiviert, wenn eines der folgenden Ereignisse auftritt:

  • Dem virtuellen Computer wird eine öffentliche IP-Adresse zugewiesen.
  • Die VM wird im Backendpool eines Standardlastenausgleichs platziert (mit oder ohne Ausgangsregeln).
  • Dem Subnetz der VM wird eine Azure NAT Gateway-Ressource zugewiesen.

VMs, die Sie mithilfe von VM-Skalierungsgruppen im Orchestrierungsmodus „Flexibel“ erstellen, haben keinen ausgehenden Standardzugriff.

Weitere Informationen zu ausgehenden Verbindungen in Azure finden Sie unter Standardzugriff in ausgehender Richtung in Azure und Verwenden von SNAT (Source Network Address Translation) für ausgehende Verbindungen.

Installieren von IIS

Verwenden Sie Set-AzVMExtension, um die benutzerdefinierte Skripterweiterung zu installieren.

Die Erweiterung führt PowerShell Add-WindowsFeature Web-Server zum Installieren des IIS-Webservers aus und aktualisiert dann die Seite Default.htm mit dem Hostnamen der VM:

Wichtig

Vergewissern Sie sich, dass die VM-Bereitstellungen aus den vorherigen Schritten abgeschlossen sind, bevor Sie fortfahren. Verwenden Sie Get-Job, um den Status der VM-Bereitstellungsaufträge zu überprüfen.

## For loop with variable to install custom script extension on virtual machines. ##
for ($i=1; $i -le 2; $i++)
{
    $ext = @{
        Publisher = 'Microsoft.Compute'
        ExtensionType = 'CustomScriptExtension'
        ExtensionName = 'IIS'
        ResourceGroupName = $rg.name
        VMName = "myVM$i"
        Location = 'westus2'
        TypeHandlerVersion = '1.8'
        SettingString = '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}'
    }
    Set-AzVMExtension @ext -AsJob
}

Die Erweiterungen werden als PowerShell-Aufträge bereitgestellt. Verwenden Sie Get-Job, um den Status der Installationsaufträge anzuzeigen:

Get-Job

Id     Name            PSJobTypeName   State         HasMoreData     Location             Command
--     ----            -------------   -----         -----------     --------             -------
8      Long Running O… AzureLongRunni… Running       True            localhost            Set-AzVMExtension
9      Long Running O… AzureLongRunni… Running       True            localhost            Set-AzVMExtension

Erstellen des virtuellen Testcomputers

Erstellen Sie mithilfe der folgenden Befehle den virtuellen Computer:

# Set the administrator and password for the VM. ##
$cred = Get-Credential

## Place the virtual network into a variable. ##
$net = @{
    Name = 'myVNet'
    ResourceGroupName = $rg.name
}
$vnet = Get-AzVirtualNetwork @net

## Place the network security group into a variable. ##
$sg = @{
    Name = 'myNSG'
    ResourceGroupName = $rg.name
}
$nsg = Get-AzNetworkSecurityGroup @sg

## Command to create network interface for VM ##
$nic = @{
    Name = "myNicTestVM"
    ResourceGroupName = $rg.name
    Location = 'westus2'
    Subnet = $vnet.Subnets[0]
    NetworkSecurityGroup = $nsg
}
$nicVM = New-AzNetworkInterface @nic

## Create a virtual machine configuration for VMs ##
$vmsz = @{
    VMName = "myTestVM"
    VMSize = 'Standard_DS1_v2'
}
$vmos = @{
    ComputerName = "myTestVM"
    Credential = $cred
}
$vmimage = @{
    PublisherName = 'MicrosoftWindowsServer'
    Offer = 'WindowsServer'
    Skus = '2019-Datacenter'
    Version = 'latest'
}
$vmConfig = New-AzVMConfig @vmsz `
    | Set-AzVMOperatingSystem @vmos -Windows `
    | Set-AzVMSourceImage @vmimage `
    | Add-AzVMNetworkInterface -Id $nicVM.Id

## Create the virtual machine for VMs ##
$vm = @{
    ResourceGroupName = $rg.name
    Location = 'westus2'
    VM = $vmConfig
}
New-AzVM @vm

Testen des Lastenausgleichs

  1. Melden Sie sich beim Azure-Portal an.

  2. Suchen Sie im Bildschirm Übersicht nach der privaten IP-Adresse für den Lastenausgleich. Wählen Sie im linken Menü Alle Dienste > Alle Ressourcen und anschließend myLoadBalancer aus.

  3. Notieren Sie sich in der Übersicht von myLoadBalancer die Adresse neben Private IP-Adresse, oder kopieren Sie sie.

  4. Wählen Sie im linken Menü Alle Dienste > Alle Ressourcen und anschließend in der Ressourcenliste den Eintrag myTestVM (in der Ressourcengruppe CreateIntLBQS-rg) aus.

  5. Wählen Sie auf der Seite Übersicht die Option Verbinden und dann Bastion aus.

  6. Geben Sie den Benutzernamen und das Kennwort ein, die Sie bei der VM-Erstellung verwendet haben.

  7. Öffnen Sie Internet Explorer auf myTestVM.

  8. Geben Sie die IP-Adresse aus dem vorherigen Schritt in die Adressleiste des Browsers ein. Die benutzerdefinierte IIS-Webserverseite wird angezeigt.

    Screenshot: Webbrowser mit Standardwebsite für VM mit Lastenausgleich

Sie können vom Testcomputer aus eine erzwungene Aktualisierung Ihres Webbrowsers durchführen, um zu verfolgen, wie der Lastenausgleich den Datenverkehr auf alle drei virtuellen Computer verteilt.

Bereinigen von Ressourcen

Wenn Sie die Ressourcen nicht mehr benötigen, führen Sie den Befehl Remove-AzResourceGroup aus, um die Ressourcengruppe, den Lastenausgleich und alle übrigen Ressourcen zu löschen.

Remove-AzResourceGroup -Name $rg.name

Nächste Schritte

In dieser Schnellstartanleitung gilt:

  • Sie haben einen internen Lastenausgleich erstellt

  • Sie haben virtuelle Computer angefügt.

  • Sie haben Datenverkehrsregel für den Lastenausgleich sowie den Integritätstest konfiguriert.

  • Testen des Lastenausgleichs

Fahren Sie mit dem folgenden Artikel fort, um sich weiter über Azure Load Balancer zu informieren:
