Durchführen eines Upgrades für die Paketkerninstanz an einem Standort – Azure-Portal

Jeder Standort von Azure Private 5G Core enthält eine Packet Core-Instanz. Hierbei handelt es sich um eine cloudnative Implementierung des durch 3GPP-Standards definierten 5G-Kerns der nächsten Generation (5G Next Generation Core, auch als 5G NGC oder 5GC bezeichnet). Sie müssen Ihre Paketkerninstanzen regelmäßig aktualisieren, um Zugriff auf die neuesten Features von Azure Private 5G Core zu erhalten und die Unterstützung für Ihr privates Mobilfunknetz aufrechtzuerhalten. In dieser Schrittanleitung erfahren Sie, wie Sie eine Paketkerninstanz über das Azure-Portal aktualisieren.

Wenn Ihre Bereitstellung mehrere Standorte umfasst, sollten Sie den Paketkern zuerst an einem einzelnen Standort upgraden und sich vergewissern, dass das Upgrade erfolgreich war, bevor Sie die Paketkerne an den verbleibenden Standorten aktualisieren.

Voraussetzungen

• Sie benötigen einen aktiven Paketkern. Weitere Informationen dazu finden Sie unter Sicherstellen, dass der Paketkern ausgeführt wird.
• Stellen Sie sicher, dass Sie sich mit einem Konto mit Zugriff auf das aktive Abonnement, das Sie zum Erstellen Ihres privaten mobilen Netzwerks verwendet haben, beim Azure-Portal anmelden können. Dieses Konto muss im Abonnementbereich über die integrierte Rolle „Mitwirkender“ oder „Besitzer“ verfügen.
• Wenn Sie Microsoft Entra ID verwenden, um den Zugriff auf Ihre lokalen Überwachungstools zu authentifizieren, stellen Sie sicher, dass Ihr lokaler Computer über einen zentralen kubectl-Zugriff auf den Azure Arc-fähigen Kubernetes-Cluster verfügt. Dies erfordert eine kubeconfig-Kerndatei. Informationen dazu, wie Sie diese erhalten, finden Sie unter Kernnamespacezugriff.

Anzeigen der aktuellen Paketkernversion

So überprüfen Sie, welche Version Ihrer Paketkerninstanz aktuell ausgeführt wird und ob eine neuere Version verfügbar ist:

1. Melden Sie sich beim Azure-Portal an.

2. Suchen Sie nach der Mobilfunknetz-Ressource, die das private Mobilfunknetz repräsentiert, und wählen Sie diese aus.



3. Wählen Sie im Ressourcenmenü die Option Standorte aus.

4. Wählen Sie den Standort aus, der die für Sie interessante Paketkerninstanz enthält.

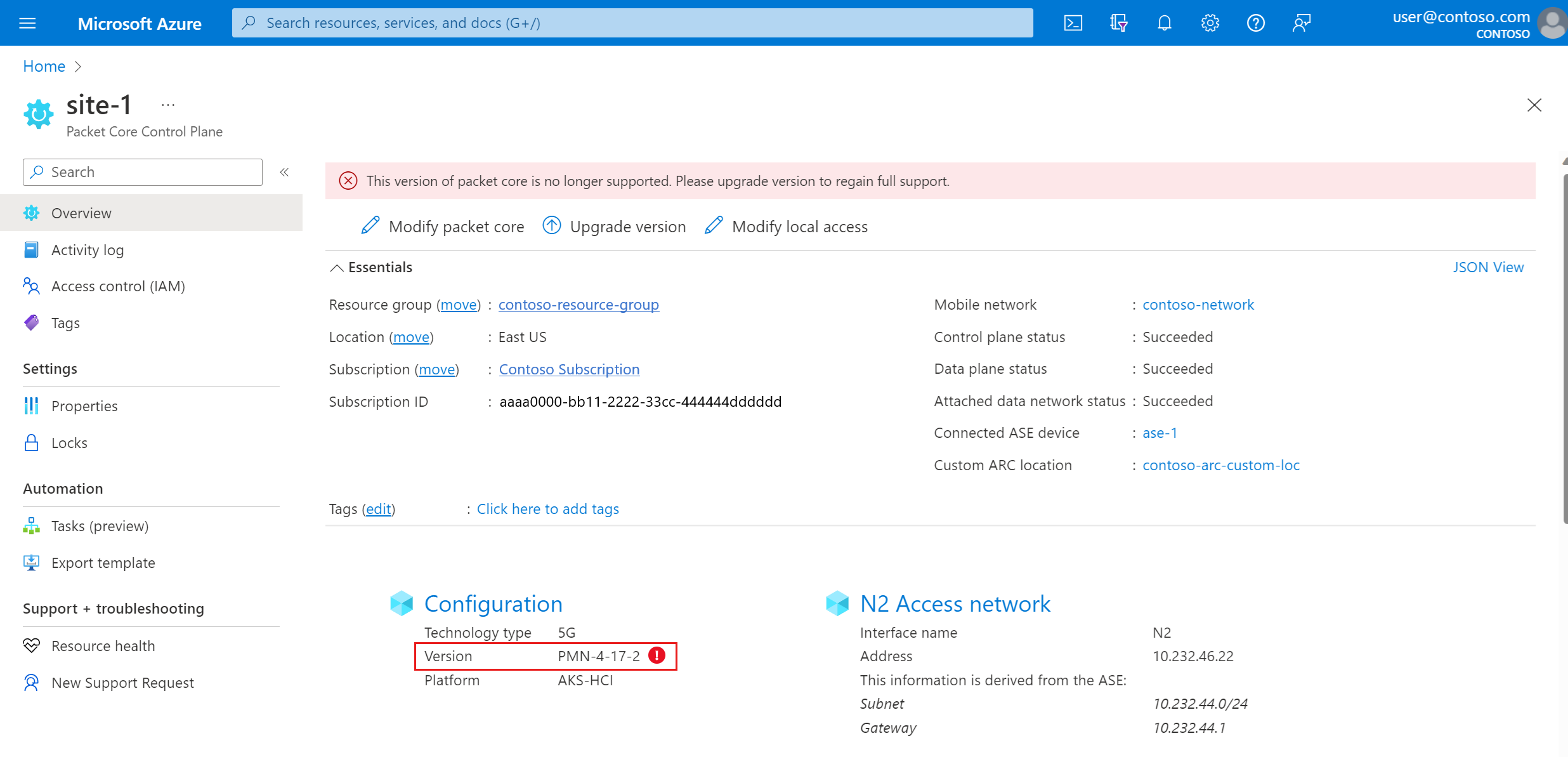

5. Wählen Sie unter der Überschrift Netzwerkfunktion den Namen der Ressource Paketkern-Steuerungsebene aus, der neben Paketkern angezeigt wird.



6. Überprüfen Sie das Feld Version unter der Überschrift Konfiguration, um die aktuelle Softwareversion anzuzeigen. Wenn es eine Warnung gibt, dass Sie eine nicht unterstützte Version ausführen, empfehlen wir Ihnen, Ihre Paketkerninstanz auf eine Version zu aktualisieren, die aktuell von Microsoft unterstützt wird.



Planen Ihres Upgrades

Der Dienst ist während des Upgradezeitraums nicht verfügbar. Es empfiehlt sich, die Paketkerninstanz während eines Wartungsfensters zu aktualisieren, um die Auswirkungen des Upgrades auf Ihren Dienst zu minimieren.

Planen Sie bei der Vorbereitung Ihres Upgrades genügend Zeit für das Upgrade und ein mögliches Rollback im Falle von Problemen ein. Ein Upgrade und Rollback des Paketkerns kann jeweils bis zu zwei Stunden dauern.

Berücksichtigen Sie darüber hinaus die folgenden Punkte für Schritte vor und nach dem Upgrade, die bei der Planung Ihres Wartungsfensters möglicherweise erforderlich sind:

• Sehen Sie sich die Versionshinweise für die Paketkernversion an, auf die Sie das Upgrade durchführen, und prüfen Sie, ob sie von der Version unterstützt wird, die derzeit von Ihrer ASE-Instanz (Azure Stack Edge) unterstützt wird.
• Sollte Ihre ASE-Version nicht mit der Paketkernversion kompatibel sein, auf die Sie upgraden möchten, müssen Sie zuerst ASE upgraden. Die neueste verfügbare Version von ASE finden Sie unter Aktualisieren Ihrer Azure Stack Edge Pro-GPU.
  • Wenn Sie derzeit eine Paketkernversion verwenden, die von der ASE-Version unterstützt wird, auf die Sie upgraden, können Sie ASE und den Paketkern unabhängig voneinander upgraden.
  • Wenn Sie derzeit eine Paketkernversion verwenden, die von der ASE-Version, auf die Sie upgraden, nicht unterstützt wird, funktioniert der Paketkern mit der neuen ASE-Version möglicherweise nicht ordnungsgemäß. In diesem Fall empfiehlt es sich, ein Wartungsfenster mit genügend Zeit zum Upgraden von ASE und Paketkern zu planen. Informationen zur Dauer des ASE-Upgrades finden Sie unter Aktualisieren Ihrer Azure Stack Edge Pro-GPU.
• Bereiten Sie einen Testplan mit allen Schritten vor, die Sie ausführen müssen, um Ihre Bereitstellung nach dem Upgrade zu überprüfen. Dieser Plan sollte das Testen einiger registrierter Geräte und Sitzungen umfassen und wird im Rahmen von Verifizieren des Upgrades ausgeführt.
• Informationen zu den Schritten, die nach dem Upgrade ausgeführt werden müssen, um sicherzustellen, dass die Bereitstellung vollständig betriebsbereit ist, finden Sie unter Wiederherstellen gesicherter Bereitstellungsinformationen sowie unter Verifizieren des Upgrades. Achten Sie darauf, dass in Ihrem Upgradeplan genügend Zeit für diese Schritte zur Verfügung steht.

Sicherstellen, dass der Paketkern ausgeführt wird

1. Verwenden Sie Azure Resource Health, um zu bestätigen, dass die Paketkerninstanz fehlerfrei ist.

   • Navigieren Sie zur Ressource Paketkern-Steuerungsebene, wie unter Anzeigen der aktuellen Paketkernversion beschrieben.
   • Wählen Sie auf der linken Seite unter dem Abschnitt Hilfe die Option Resource Health aus.
   • Überprüfen Sie, ob die Ressource fehlerfrei ist und keine unerwarteten Warnungen vorhanden sind.
   • Wenn unerwartete Warnungen vorhanden sind, führen Sie die empfohlenen Schritte aus, um das System wiederherzustellen.
   • Weitere Informationen zur Integrität und zu den Statustypen, die auftreten können, finden Sie unter Übersicht über Resource Health.

2. Verwenden Sie Azure Monitor-Plattformmetriken oder die Packet Core-Dashboards, um zu bestätigen, dass Ihre Packet Core-Instanz normal funktioniert.

Aktualisieren der Paketkerninstanz

Sichern von Bereitstellungsinformationen

Die folgende Liste enthält Daten, die bei einem Upgrade des Paketkerns verloren gehen. Sichern Sie alle Informationen, die Sie behalten möchten. Nach dem Upgrade können Sie diese Informationen verwenden, um Ihre Paketkerninstanz neu zu konfigurieren.

1. Je nach Ihrer Authentifizierungsmethode wird bei der Anmeldung bei der verteilten Ablaufverfolgung und den Packet Core-Dashboards Folgendes ausgeführt:
   • Wenn Sie Microsoft Entra ID verwenden, speichern Sie eine Kopie der YAML-Datei des Kubernetes-Geheimnisobjekts, die Sie in Erstellen von Kubernetes-Geheimnisobjekten erstellt haben.
   • Wenn Sie lokale Benutzernamen und Kennwörter verwenden und dieselben Anmeldeinformationen beibehalten möchten, speichern Sie eine Kopie der aktuellen Kennwörter an einem sicheren Speicherort.
2. Alle Ablaufverfolgungen werden während des Upgrades gelöscht und können nicht abgerufen werden. Wenn Sie Ablaufverfolgungen beibehalten möchten, exportieren und speichern Sie diese sicher, bevor Sie fortfahren.
3. An den Paketkerndashboards vorgenommene Anpassungen gehen bei einem Upgrade verloren. Informationen zum Speichern einer gesicherten Kopie Ihrer Dashboards finden Sie in der Grafana-Dokumentation unter Exportieren eines Dashboards.
4. Die meisten Benutzergeräte registrieren sich nach Abschluss des Upgrades automatisch wieder, und Sitzungen werden automatisch neu erstellt. Sollten Sie über spezielle Geräte verfügen, bei denen manuelle Vorgänge zur Wiederherstellung nach einem Paketkernausfall erforderlich sind, erstellen Sie eine Liste mit diesen Benutzergeräten und ihren Wiederherstellungsschritten.

Upgraden von ASE

Wenn Sie unter Planen Ihres Upgrades festgestellt haben, dass Sie ASE upgraden müssen, gehen Sie wie unter Aktualisieren Ihrer Azure Stack Edge Pro-GPU beschrieben vor.

Upgraden des Paketkerns

1. Navigieren Sie zur Ressource Paketkern-Steuerungsebene, die Sie upgraden möchten, wie unter Anzeigen der aktuellen Paketkernversion beschrieben.

2. Wählen Sie Upgradeversion aus.



3. Wählen Sie in der Liste Neue Version die Paketkernversion aus, auf die Sie upgraden möchten.



   Hinweis

   Sollte eine Warnung mit Hinweis auf eine Inkompatibilität zwischen der ausgewählten Paketkernversion und der aktuellen Azure Stack Edge-Version angezeigt werden, müssen Sie zuerst ASE upgraden. Wählen Sie in der Warnmeldung die Option ASE aktualisieren aus, und folgen Sie der Anleitung unter Aktualisieren Ihrer Azure Stack Edge Pro-GPU. Kehren Sie nach Abschluss der ASE-Aktualisierung zum Anfang dieses Schritts zurück, um das Upgrade für den Paketkern durchzuführen.

4. Wählen Sie Ändern aus.

5. Azure stellt jetzt die Paketkerninstanz in der neuen Softwareversion erneut bereit. Wenn diese Bereitstellung abgeschlossen ist, wird im Azure-Portal der folgende Bestätigungsbildschirm angezeigt:



Wiederherstellen gesicherter Bereitstellungsinformationen

Konfigurieren Sie Ihre Bereitstellung mithilfe der Informationen neu, die Sie unter Sichern von Bereitstellungsinformationen gesammelt haben.

1. Je nach Ihrer Authentifizierungsmethode wird bei der Anmeldung bei der verteilten Ablaufverfolgung und den Packet Core-Dashboards Folgendes ausgeführt:

   • Wenn Sie Microsoft Entra ID verwenden, überprüfen Sie, ob Sie mithilfe von Microsoft Entra ID auf die Dashboards für die verteilte Ablaufverfolgung und den Packet Core zugreifen können. Wenn Sie nicht darauf zugreifen können, wenden Sie das Geheimnisobjekt für die Dashboards für die verteilte Ablaufverfolgung und den Packet Core erneut an.
   • Wenn Sie lokale Benutzernamen und Kennwörter verwenden, befolgen Sie die Anweisungen unter Zugreifen auf die grafische Webbenutzeroberfläche für die verteilte Ablaufverfolgung und Zugreifen auf Packet Core-Dashboards, um den Zugriff auf Ihre lokalen Überwachungstools wiederherzustellen.

2. Falls Sie Paketkerndashboards gesichert haben, folgen Sie der Anleitung unter Importieren eines Dashboards in der Grafana-Dokumentation, um die Dashboards wiederherzustellen.

3. Falls Sie über Benutzergeräte verfügen, bei denen manuelle Vorgänge zur Wiederherstellung nach einem Paketkernausfall erforderlich sind, führen Sie die entsprechenden Wiederherstellungsschritte aus.

Verifizieren des Upgrades

Überprüfen Sie nach Abschluss des Upgrades, ob Ihre Bereitstellung ordnungsgemäß funktioniert.

1. Navigieren Sie zur Ressource Paketkern-Steuerungsebene, wie unter Anzeigen der aktuellen Paketkernversion beschrieben. Überprüfen Sie das Feld Version unter der Überschrift Konfiguration, um zu überprüfen, ob die neue Softwareversion angezeigt wird.
2. Führen Sie die Schritte in Sicherstellen, dass der Paketkern ausgeführt wird aus, um zu bestätigen, dass das Upgrade erfolgreich war und der Paketkern ordnungsgemäß ausgeführt wird.
3. Führen Sie den Testplan aus, den Sie unter Planen Ihres Upgrades vorbereitet haben.

Rollback

Sollten nach dem Upgrade Probleme auftreten, können Sie für die Paketkerninstanz ein Rollback auf die frühere Version ausführen.

Wenn eine der Konfigurationsoptionen, die während der Ausführung Ihrer Packet Core-Instanz in einer neueren Version festgelegt haben, in der Version, auf die Sie ein Rollback ausführen möchten, nicht unterstützt wird, müssen Sie die vorherige Konfiguration wiederherstellen, bevor Sie ein Rollback ausführen können. In den Versionshinweisen des Paketkerns erfahren Sie, wann neue Features eingeführt wurden.

1. Vergewissern Sie sich, dass Sie über eine Sicherung Ihrer Bereitstellungsinformationen verfügen. Falls Sie die Sicherung erneut durchführen müssen, folgen Sie der Anleitung unter Sichern von Bereitstellungsinformationen.

2. Navigieren Sie zur Ressource Paketkern-Steuerungsebene, für die Sie ein Rollback ausführen möchten, wie unter Anzeigen der aktuellen Paketkernversion beschrieben.

3. Wählen Sie Rollback der Version ausführen aus.



4. Geben Sie im Bildschirm Rollback für Paketkern ausführen auf der rechten Seite im Feld Rollback bestätigen zur Bestätigung Ja ein.



5. Wählen Sie Rollback für Paketkern ausführen aus.

6. Azure stellt die Paketkerninstanz jetzt mit der vorherigen Softwareversion erneut bereit. Sie können den aktuellen Rollbackstatus im Feld Installationsstatus des Paketkerns überprüfen. Die Übersichtsseite der Ressource Paketkernsteuerungsebene wird alle 20 Sekunden aktualisiert, und Sie können Aktualisieren auswählen, um eine manuelle Aktualisierung auszulösen. Das Feld Installationsstatus des Paketkerns wird während des Rollbacks als Rollback wird durchgeführt angezeigt und auf Installiert aktualisiert, wenn der Prozess abgeschlossen ist.

7. Führen Sie die Schritte unter Wiederherstellen gesicherter Bereitstellungsinformationen aus, um die Bereitstellung neu zu konfigurieren.

8. Überprüfen Sie mithilfe der unter Überprüfen des Upgrades beschriebenen Schritte, ob das Rollback erfolgreich war.

Nächste Schritte

Sie haben das Upgrade Ihrer Paketkerninstanz abgeschlossen.

• Falls Ihre Bereitstellung mehrere Standorte umfasst, upgraden Sie die Paketkerninstanz an einem anderen Standort.
• Verwenden Sie Azure Monitor-Plattformmetriken oder die Packet Core-Dashboards, um Ihre Bereitstellung zu überwachen.
