Tutorial: Verbinden, Einrichten und Aktivieren von Azure Stack Edge Pro FPGA

Artikel
02/27/2024

Wichtig

Azure Stack Edge Pro-FPGA-Geräte erreichen im Februar 2024 das Ende des Lebenszyklus. Wenn Sie neue Bereitstellungen in Erwägung ziehen, empfiehlt es sich, Azure Stack Edge Pro 2 oder Azure Stack Edge Pro GPU-Geräte für Ihre Workloads zu prüfen.

In diesem Tutorial wird die Verbindung, Einrichtung und Aktivierung Ihres Azure Stack Edge Pro FPGA-Geräts über die lokale Webbenutzeroberfläche beschrieben.

Der Einrichtungs- und Aktivierungsvorgang nimmt ungefähr 20 Minuten in Anspruch.

In diesem Tutorial lernen Sie Folgendes:

Herstellen einer Verbindung mit einem physischen Gerät
Einrichten und Aktivieren des physischen Geräts

Voraussetzungen

Vergewissern Sie sich, dass folgende Voraussetzungen erfüllt sind, bevor Sie ein Azure Stack Edge Pro FPGA-Gerät konfigurieren und einrichten:

Sie haben das physische Gerät gemäß der Anleitung unter Tutorial: Installieren von Azure Stack Edge Pro FPGA installiert.
Sie verfügen über den Aktivierungsschlüssel aus dem Azure Stack Edge-Dienst, den Sie zum Verwalten des Azure Stack Edge Pro FPGA-Geräts erstellt haben. Weitere Informationen finden Sie unter Tutorial: Vorbereiten der Bereitstellung von Azure Stack Edge Pro FPGA.

Herstellen einer Verbindung mit der lokalen Webbenutzeroberfläche

Konfigurieren Sie den Ethernet-Adapter auf Ihrem Computer für die Verbindungsherstellung mit dem Azure Stack Edge Pro FPGA-Gerät mit der statischen IP-Adresse 192.168.100.5 und dem Subnetz 255.255.255.0.
Verbinden Sie den Computer mit PORT 1 auf Ihrem Gerät. Verwenden Sie die folgende Abbildung, um PORT 1 auf Ihrem Gerät zu identifizieren.
Öffnen Sie ein Browserfenster, und greifen Sie unter https://192.168.100.10 auf die lokale Webbenutzeroberfläche des Geräts zu.
Diese Aktion dauert einige Minuten, nachdem Sie das Gerät aktiviert haben.

Es wird eine Fehlermeldung oder eine Warnung mit dem Hinweis angezeigt, dass ein Problem mit dem Sicherheitszertifikat der Website vorliegt.
Klicken Sie auf Mit dieser Webseite fortfahren.
Diese Schritte können sich je nach verwendetem Browser unterscheiden.
Melden Sie sich bei der Webbenutzeroberfläche des Geräts an. Das Standardkennwort lautet Password1.
Ändern Sie das Geräteadministratorkennwort in der Eingabeaufforderung.
Das neue Kennwort muss zwischen acht und 16 Zeichen lang sein. Es muss drei der folgenden Zeichen enthalten: Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen.

Sie befinden sich jetzt im Dashboard Ihres Geräts.

Einrichten und Aktivieren des physischen Geräts

Das Dashboard zeigt die verschiedenen Einstellungen an, die zum Konfigurieren und Registrieren des physischen Geräts beim Azure Stack Edge-Dienst erforderlich sind. Der Gerätename, die Netzwerkeinstellungen, die Webproxyeinstellungen und die Uhrzeiteinstellungen sind optional. Die einzigen erforderlichen Einstellungen sind Cloudeinstellungen.

Local web UI

Klicken Sie im linken Bereich auf Gerätename, und geben Sie anschließend einen Anzeigenamen für Ihr Gerät ein.
Der Anzeigename muss aus 1 bis 15 Zeichen bestehen und Buchstaben, Zahlen und Bindestriche enthalten.

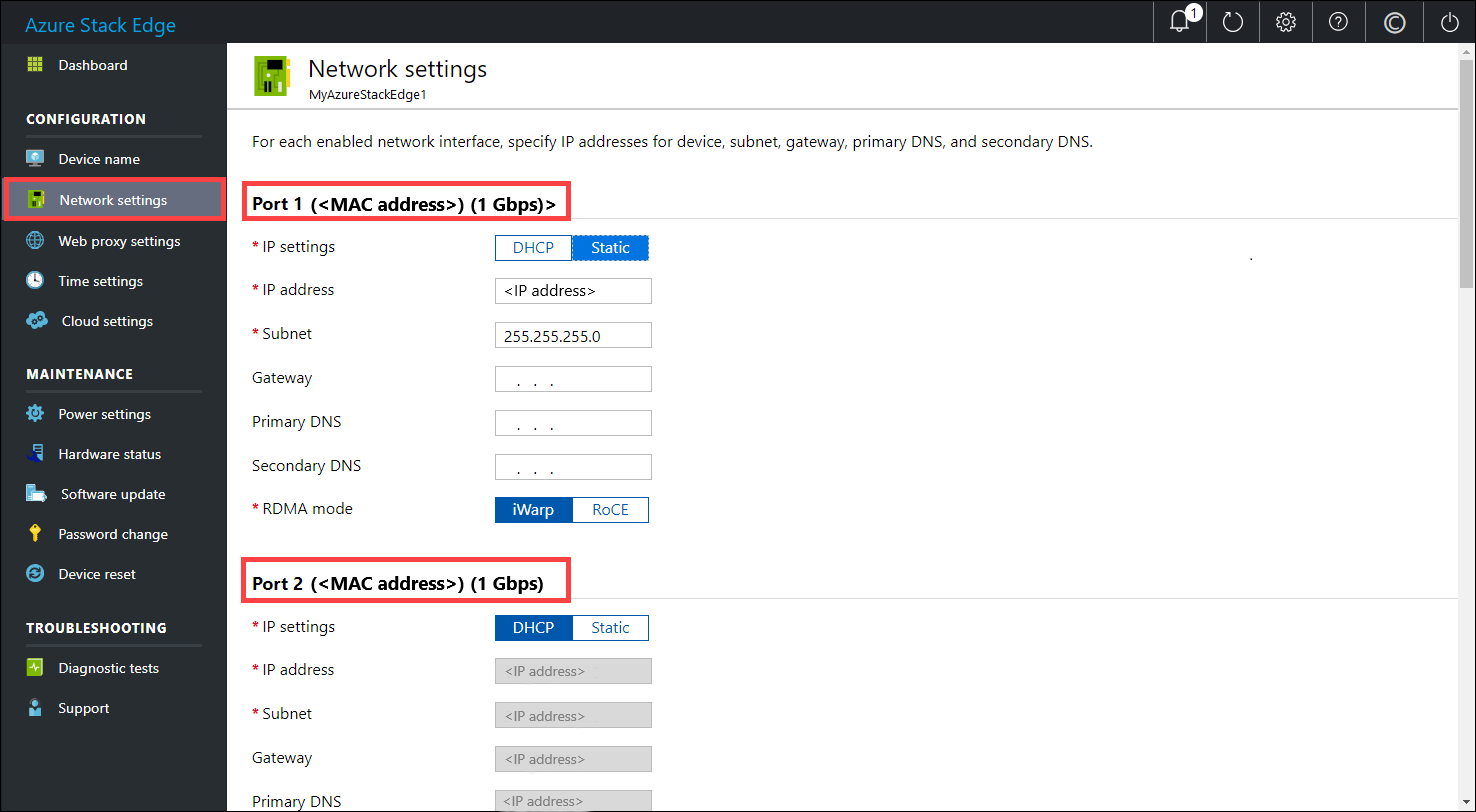

(Optional) Klicken Sie im linken Bereich auf Netzwerkeinstellungen, und konfigurieren Sie die Einstellungen anschließend.
Auf dem physischen Gerät gibt es sechs Netzwerkschnittstellen. PORT 1 und PORT 2 sind 1-Gbit/s-Netzwerkschnittstellen. PORT 3, PORT 4, PORT 5 und PORT 6 sind alle 25 Gbit/s-Netzwerkschnittstellen, die auch als 10-Gbit/s-Netzwerkschnittstellen verwendet werden können. PORT 1 wird automatisch als reiner Verwaltungsport konfiguriert, während es sich bei PORT 2 bis PORT 6 um Datenports handelt. Die Seite Netzwerkeinstellungen wie unten gezeigt.

Beachten Sie Folgendes, wenn Sie Netzwerkeinstellungen konfigurieren:
- Falls DHCP in Ihrer Umgebung aktiviert ist, werden Netzwerkschnittstellen automatisch konfiguriert. IP-Adresse, Subnetz, Gateway und DNS werden automatisch zugewiesen.
- Wenn DHCP nicht aktiviert ist, können Sie bei Bedarf statische IP-Adressen zuweisen.
- Sie können die Netzwerkschnittstelle als IPv4 konfigurieren.

  Hinweis

  Wir empfehlen, die lokale IP-Adresse der Netzwerkschnittstelle nicht von statisch auf DHCP umzustellen, es sei denn, Sie haben eine andere IP-Adresse für die Verbindung zum Gerät. Wenn Sie eine Netzwerkschnittstelle verwenden und zu DHCP wechseln, gibt es keine Möglichkeit, die DHCP-Adresse zu bestimmen. Wenn Sie zu einer DHCP-Adresse wechseln möchten, warten Sie, bis sich das Gerät beim Dienst registriert hat, und ändern Sie dann. Sie können dann die IPs aller Adapter im Azure-Portal in den Geräteeigenschaften für Ihren Dienst anzeigen.

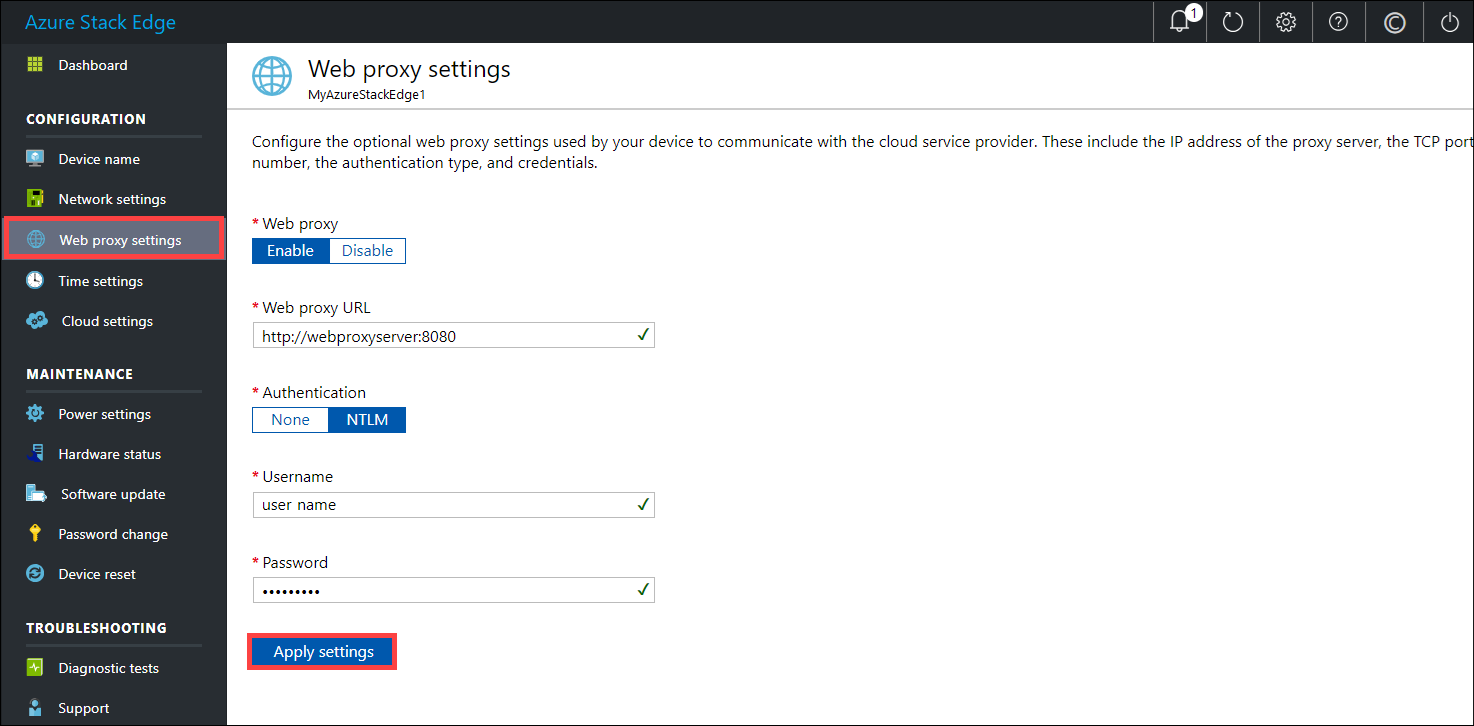

(Optional) Klicken Sie im linken Bereich auf Webproxyeinstellungen, und konfigurieren Sie anschließend den Webproxyserver. Die Webproxykonfiguration ist optional. Bei Verwendung eines Webproxys kann dieser jedoch nur auf dieser Seite konfiguriert werden.

Gehen Sie auf der Seite Webproxyeinstellungen folgendermaßen vor:

a. Geben Sie im Feld Webproxy-URL die URL im folgenden Format ein: http://host-IP address or FQDN:Port number. HTTPS-URLs werden nicht unterstützt.

b. Klicken Sie unter Authentifizierung auf Keine oder NTLM. Wenn Sie Compute aktivieren und ein IoT Edge-Modul auf Ihrem Azure Stack Edge Pro FPGA-Gerät verwenden, sollten Sie für „Webproxyauthentifizierung“ die Option Keine festlegen. NTLM wird nicht unterstützt.

c. Falls Sie eine Authentifizierung verwenden, geben Sie einen Benutzernamen und ein Kennwort ein.

d. Klicken Sie auf Einstellungen anwenden, um die konfigurierten Webproxyeinstellungen zu überprüfen und anzuwenden.

Hinweis

Dateien für die automatische Proxykonfiguration (Proxy Auto Config, PAC) werden nicht unterstützt. Eine PAC-Datei definiert, wie Webbrowser und andere Benutzer-Agents automatisch den entsprechenden Proxyserver (Zugriffsmethode) zum Abrufen einer bestimmten URL auswählen können. Proxys, die versuchen, den gesamten Datenverkehr abzufangen und zu lesen (und anschließend alles mit eigener Zertifizierung neu zu signieren), sind nicht kompatibel, da das Zertifikat des Proxys nicht vertrauenswürdig ist. In der Regel funktionieren transparente Proxys gut mit Azure Stack Edge Pro FPGA.

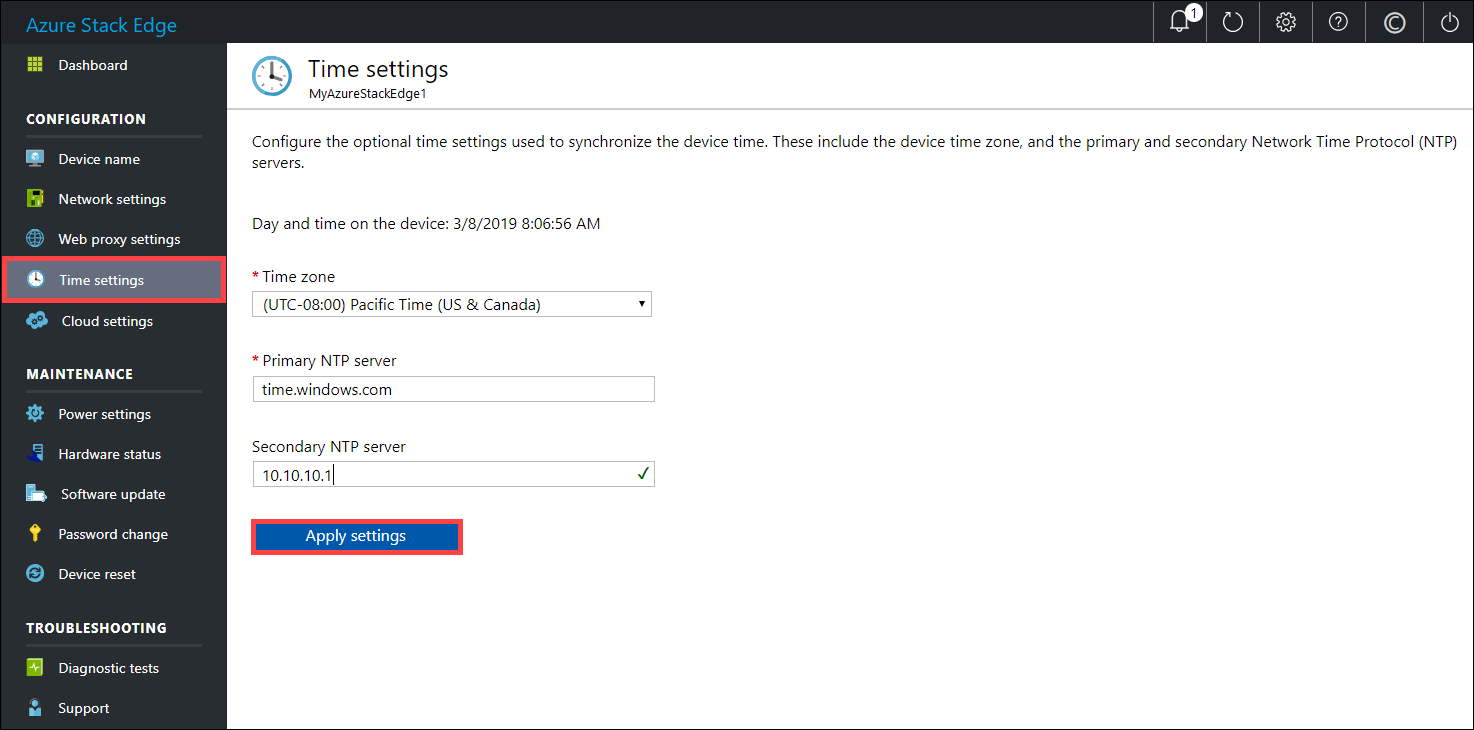

(Optional) Klicken Sie im linken Bereich auf Zeiteinstellungen, und konfigurieren Sie die Zeitzone und die primären und sekundären NTP-Server für das Gerät.
NTP-Server sind für die Zeitsynchronisierung erforderlich, damit Ihr Gerät bei den Clouddienstanbietern authentifiziert werden kann.

Gehen Sie auf der Seite Zeiteinstellungen folgendermaßen vor:
1. Wählen Sie aus der Dropdownliste die Zeitzone aus, die dem geografischen Standort entspricht, an dem das Gerät bereitgestellt wird. Die Standardzeitzone für Ihr Gerät ist „PST“. Ihr Gerät verwendet diese Zeitzone für alle geplanten Vorgänge.
2. Geben Sie im Feld Primärer NTP-Server den primären Server für das Gerät ein, oder übernehmen Sie den Standardwert „time.windows.com“.
  Stellen Sie sicher, dass Ihr Netzwerk NTP-Datenverkehr vom Rechenzentrum ins Internet zulässt.
3. Geben Sie optional im Feld Sekundärer NTP-Server einen sekundären Server für Ihr Gerät ein.
4. Wählen Sie Übernehmen aus, um die konfigurierten Uhrzeiteinstellungen zu überprüfen und anzuwenden.

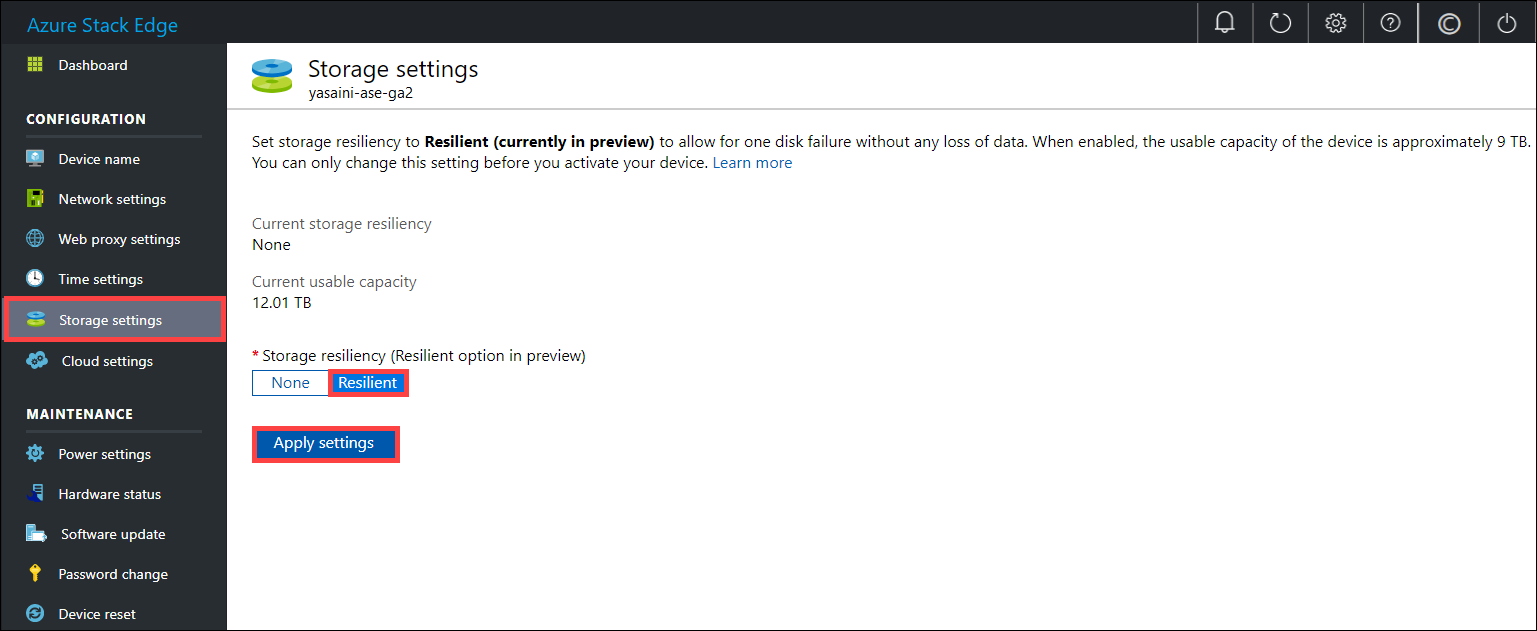

(Optional) Wählen Sie im linken Bereich Speichereinstellungen aus, um die Speicherresilienz auf Ihrem Gerät zu konfigurieren. Diese Funktion steht derzeit als Vorschau zur Verfügung. Der Speicher auf dem Gerät ist standardmäßig nicht resilient, und bei einem Ausfall des Datenträgers auf dem Gerät kommt es zu einem Datenverlust. Wenn Sie die Option „Resilient“ aktivieren, wird der Speicher auf dem Gerät neu konfiguriert, und das Gerät kann den Ausfall eines einzigen Datenträgers ohne Datenverlust überstehen. Durch Konfigurieren des Speichers als resilient wird die nutzbare Kapazität Ihres Geräts reduziert.

Wichtig

Die Resilienz kann nur konfiguriert werden, bevor Sie das Gerät aktivieren.

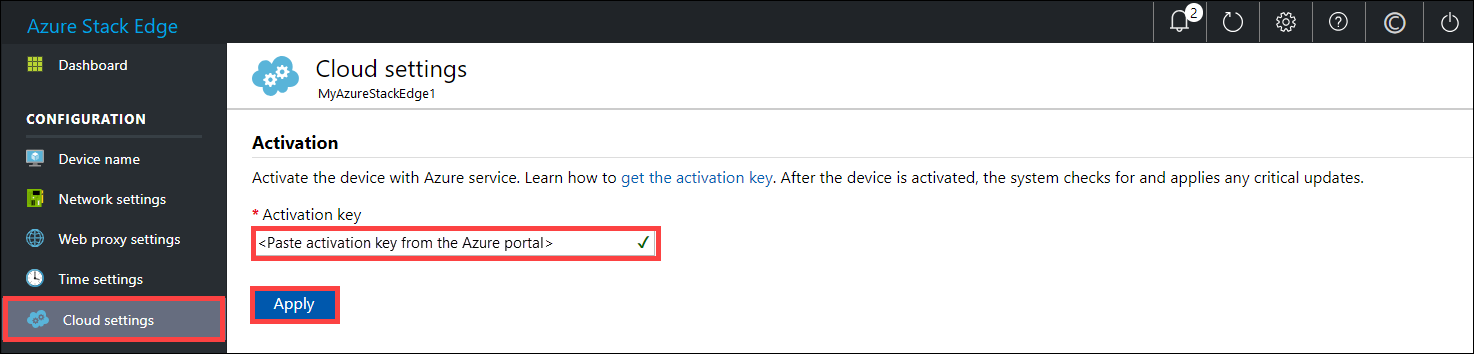

Wählen Sie im linken Bereich Cloudeinstellungen aus, und aktivieren Sie Ihr Gerät im Azure-Portal für den Azure Stack Edge-Dienst.
1. Geben Sie im Feld Aktivierungsschlüssel den Aktivierungsschlüssel ein, den Sie unter Abrufen des Aktivierungsschlüssels für Azure Stack Edge Pro FPGA abgerufen haben.
2. Wählen Sie Übernehmen.
3. Zunächst wird das Gerät aktiviert. Dann wird das Gerät nach kritischen Updates durchsucht, und die Updates, falls verfügbar, werden automatisch angewendet. Es wird eine entsprechende Benachrichtigung angezeigt.

  Das Dialogfeld enthält außerdem einen Wiederherstellungsschlüssel, den Sie kopieren und an einem sicheren Ort speichern sollten. Dieser Schlüssel wird verwendet, um Ihre Daten wiederherzustellen, falls das Gerät nicht starten kann.

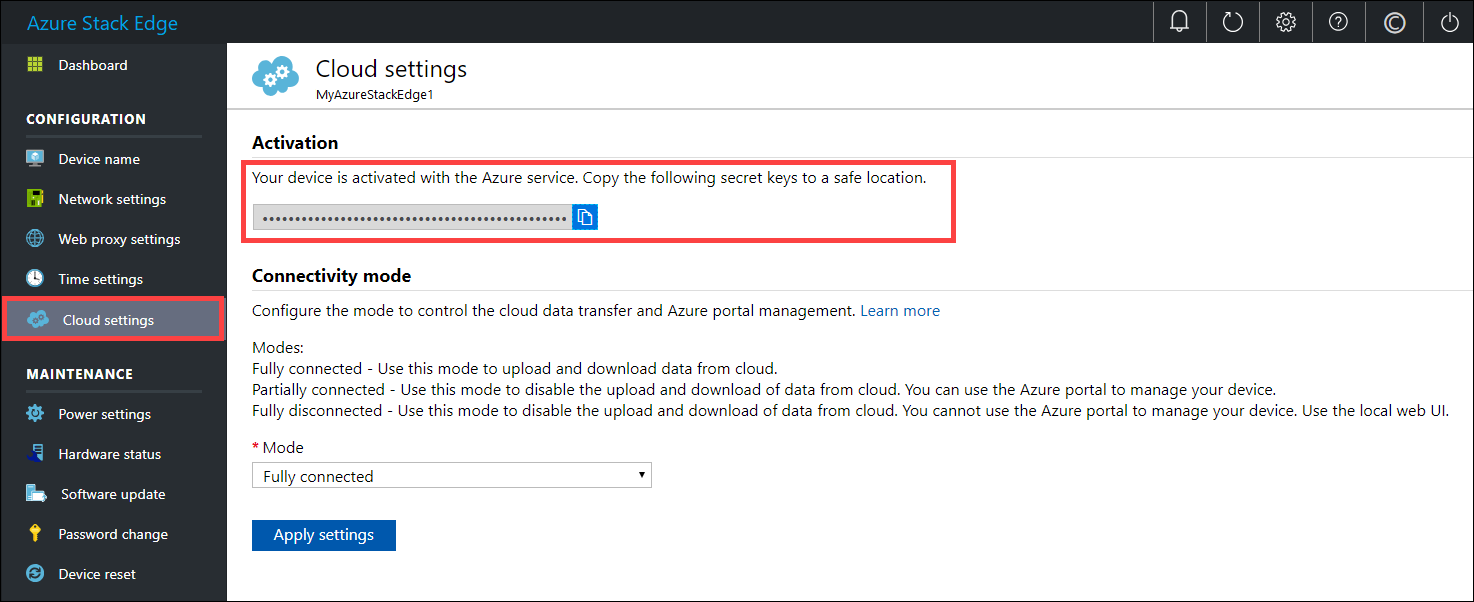

4. Möglicherweise müssen Sie einige Minuten warten, nachdem das Update erfolgreich abgeschlossen wurde. Die Seite wird mit der Angabe aktualisiert, dass das Gerät erfolgreich aktiviert wurde.
