Lernprogramm: Kabel und Verbinden mit Ihrem Azure Data Box

In diesem Lernprogramm wird beschrieben, wie Sie Ihr Azure Data Box kabeln, verbinden und aktivieren.

In diesem Tutorial lernen Sie Folgendes:

• Kabeln Sie Ihre Datenbox
• Herstellen einer Verbindung mit Ihrem Datenfeld

Voraussetzungen

Stellen Sie Folgendes sicher, bevor Sie beginnen:

1. Sie haben die Bestellung für Azure Data Box aufgegeben.
   • Weitere Informationen zu Importbestellungen finden Sie unter Tutorial: Bestellen von Azure Data Box.
   • Eine Exportbestellung finden Sie im Lernprogramm: Azure Data Box bestellen
2. Sie haben Ihr Datenfeld erhalten und der Bestellstatus im Portal wird übermittelt.
   • Es gibt ein Versandetikett im klaren Beutel, der unter dem aktuellen Etikett an das Gerät angebracht ist. Halten Sie dieses Etikett sicher, da Sie es für die Rücksendung verwenden.
   • Einige Regionen in Europa erhalten möglicherweise das Gerät, das in einer Box verpackt ist. Stellen Sie sicher, dass Sie das Gerät entpacken und die Box für die Rücksendung speichern.
3. Sie haben die Richtlinien für die Sicherheit von Data Box überprüft.
4. Sie haben ein geerdetes Netzkabel erhalten, das mit Ihrem 120 TB- oder 525 TB-Speichergerät verwendet werden kann.
5. Sie haben einen Hostcomputer mit den Daten, die Sie auf die Data Box kopieren möchten. Für Ihren Hostcomputer müssen die folgenden Bedingungen erfüllt sein:
   • Es muss ein unterstütztes Betriebssystem ausgeführt werden.
   • Er muss mit einem Hochgeschwindigkeitsnetzwerk verbunden sein. Mindestens eine 100-GbE-Verbindung wird empfohlen. Wenn keine 100-GbE-Verbindung verfügbar ist, können Sie eine 10-GbE- oder 1-GbE-Datenverbindung verwenden, allerdings wird die Kopiergeschwindigkeit dadurch beeinträchtigt.
6. Sie verfügen über eine geeignete ebene Fläche, auf der Sie die Data Box aufstellen können. Wenn Sie das Gerät in einem standardmäßigen Rackregal einbauen möchten, benötigen Sie einen 7HE-Steckplatz in Ihrem Rack im Rechenzentrum. Sie können das Gerät waagerecht oder senkrecht in das Rack einbauen.
7. Sie haben die folgenden Kabel zur Hand, um Ihre Data Box mit dem Hostcomputer zu verbinden. Diese Kabel werden empfohlen, allerdings funktionieren die Geräte der nächsten Generation auch mit 10G-Kabeln.
   • 2 x 10G-BaseT RJ-45 Kabel (CAT-5e oder CAT6)
   • 2 x 100-GbE QSFP28 passives direkt angeschlossenes Kabel (Verwendung mit DATA 1-, DATA 2-Netzwerkschnittstellen)

   Von Bedeutung

   • Data Box Next-Gen 120 TB und 525 TB Geräte verwenden QSFP28 Kabel (z. B. Q28-PC01 100G DAC QSFP28 Passive Direct Attach Kupfer Twinax Kabel).

   • Wenn Sie SFP+/SFP28-Kabel an Data Box Next-Gen-Geräte anschließen möchten, verwenden Sie einen geeigneten Adapter. QSFP zu SFP+-Adaptern umfassen z. B. Mellanox MAM1Q00A-QSA oder Cisco 100G QSFP28.

   • Zum Verbinden eines QSFP28-Geräts mit einem LC-Faser-Back-End mithilfe des Mellanox-MAM1Q00A-QSA Adapters oder eines anderen kompatiblen Adapters benötigen Sie Folgendes:
     • Ein Mellanox MAM1Q00A-QSA Adapter, der den QSFP28-Anschluss in einen SFP+- oder SFP28-Steckplatz konvertiert.
     • Ein kompatibler optischer SFP+ oder SFP28-Transceiver, der Ihrem LC-Faser-Backbone entspricht (z. B. SFP+ SR für Multimode-Faser oder SFP+ LR für Single-Mode-Faser).
     • Ein LC-Glasfaserkabel, das den Lver mit Ihrem Faser-Backbone verbindet.

Kabel Ihres Geräts

Führen Sie die folgenden Schritte aus, um Ihr Gerät zu kabeln.

1. Prüfen Sie das Gerät auf nachweisbare Manipulationen oder andere offensichtliche Schäden. Wenn das Gerät manipuliert oder stark beschädigt ist, fahren Sie nicht fort. Wenden Sie sich sofort an den Microsoft-Support, um zu beurteilen, ob das Gerät in guter Arbeitsreihenfolge ist und ob es erforderlich ist, Ihnen einen Ersatz zu senden.

2. Transportieren Sie das Gerät an den Ort, an dem Sie es einschalten möchten. Platzieren Sie das Gerät auf einer flachen Oberfläche. Das Gerät kann auch auf einem Standardgestellregal platziert werden.

3. Schließen Sie die Strom- und Netzwerkkabel an. Die Backplane eines verbundenen Geräts für eine allgemeine Konfiguration wird unten angezeigt. Je nach Umgebung können Sie aus anderen Verkabelungsoptionen wählen.



   1. Schließen Sie das Netzkabel an die beschriftete Stromversorgungsposition an. Das andere Ende des Netzkabels sollte an eine Stromverteilungseinheit angeschlossen werden.
   2. Verwenden Sie das RJ-45 CAT 6-Kabel, um den MGMT-Anschluss an einem Ende und einen Laptop am anderen Ende zu verbinden.
   3. Verwenden Sie das RJ-45 CAT 6A-Kabel, um eine Verbindung mit DEM DATA 3-Anschluss an einem Ende herzustellen. DATA 3 ist als 100 GbE konfiguriert, wenn Sie über RJ-45 CAT 6A-Kabel und als 10/1 GbE verbinden, wenn Sie über RJ-45 CAT 6-Kabel anschließen.
   4. Je nach den Netzwerkschnittstellen, die Sie für die Datenübertragung herstellen möchten, verwenden Sie bis zu zwei QSFP28-Kabel mit bis zu zwei 100 GbE QSFP28-Kabeln, um die PORTS DATA 1 bzw. DATA 2 zu verbinden.
   5. Die anderen Enden der Kabel von den Datenports sind über einen 100-GbE-Switch an den Hostcomputer angeschlossen.

4. Machen Sie den Netzschalter auf dem Bedienfeld des Geräts ausfindig. Aktivieren Sie das Gerät.



1. Sie haben die Bestellung für Azure Data Box aufgegeben.
   • Weitere Informationen zu Importbestellungen finden Sie unter Tutorial: Bestellen von Azure Data Box.
   • Eine Exportbestellung finden Sie im Lernprogramm: Azure Data Box bestellen
2. Sie haben Ihr Datenfeld erhalten und der Bestellstatus im Portal wird übermittelt.
   • Es gibt ein Versandetikett im klaren Beutel, der unter dem aktuellen Etikett an das Gerät angebracht ist. Halten Sie dieses Etikett sicher, da Sie es für die Rücksendung verwenden.
   • Einige Regionen in Europa erhalten möglicherweise das Gerät, das in einer Box verpackt ist. Stellen Sie sicher, dass Sie das Gerät entpacken und die Box für die Rücksendung speichern.
3. Sie haben die Richtlinien für die Sicherheit von Data Box überprüft.
4. Sie haben ein geerdetes Netzkabel erhalten, das Sie mit Ihrem 100-TB-Speichergerät verwenden können.
5. Sie haben einen Hostcomputer, der zum Kopieren von Daten (Importreihenfolge) verwendet wird, um Daten aus Ihrem Datenfeld (Exportreihenfolge) zu kopieren oder zu kopieren. Für Ihren Hostcomputer müssen die folgenden Bedingungen erfüllt sein:
   • Es muss ein unterstütztes Betriebssystem ausgeführt werden.
   • Er muss mit einem Hochgeschwindigkeitsnetzwerk verbunden sein. Mindestens eine 10-GbE-Verbindung wird dringend empfohlen. Wenn keine 10-GbE-Verbindung verfügbar ist, kann eine 1-GbE-Datenverknüpfung verwendet werden, aber die Kopiergeschwindigkeiten sind betroffen.
6. Sie verfügen über eine geeignete ebene Fläche, auf der Sie die Data Box aufstellen können. Wenn Sie das Gerät in einem standardmäßigen Rackregal einbauen möchten, benötigen Sie einen 7HE-Steckplatz in Ihrem Rack im Rechenzentrum. Sie können das Gerät waagerecht oder senkrecht in das Rack einbauen.
7. Sie haben die folgenden Kabel geliefert, um Ihr Data Box mit dem Hostcomputer zu verbinden.
   • Mindestens ein 10-GbE-SFP+ Twinax-Kupfer- oder SFP+-Glasfaserkabel (mit DATA 1, DATA 2-Netzwerkschnittstellen). Data Box verfügt über die Mellanox ConnectX-3® Pro EN Dual-Port 10GBASE-T Adapter w/ PCI Express 3.0-Netzwerkschnittstelle, sodass Kabel, die mit dieser Schnittstelle kompatibel sind, funktionieren sollten. Zum Beispiel wurde ein CISCO SFP-H10GB-CU3M 10GBASE-CU TWINAX SFP +3M Kabel für interne Tests verwendet. Weitere Informationen finden Sie in der Liste der unterstützten Kabel und Schalter von Mellanox.
   • Ein RJ-45 CAT 6-Netzwerkkabel (mit MGMT-Netzwerkschnittstelle)
   • Ein RJ-45 CAT 6A- oder ein RJ-45 CAT 6-Netzwerkkabel (verwendung mit DATA 3-Netzwerkschnittstelle, konfiguriert als 10 Gbps bzw. 1 GBit/s)

Kabel Ihres Geräts

Führen Sie die folgenden Schritte aus, um Ihr Gerät zu kabeln.

1. Prüfen Sie das Gerät auf nachweisbare Manipulationen oder andere offensichtliche Schäden. Wenn das Gerät manipuliert oder stark beschädigt ist, fahren Sie nicht fort. Wenden Sie sich sofort an den Microsoft-Support, um zu beurteilen, ob das Gerät in guter Arbeitsreihenfolge ist und ob es erforderlich ist, Ihnen einen Ersatz zu senden.

2. Transportieren Sie das Gerät an den Ort, an dem Sie es einschalten möchten. Platzieren Sie das Gerät auf einer flachen Oberfläche. Das Gerät kann auch auf einem Standardgestellregal platziert werden.

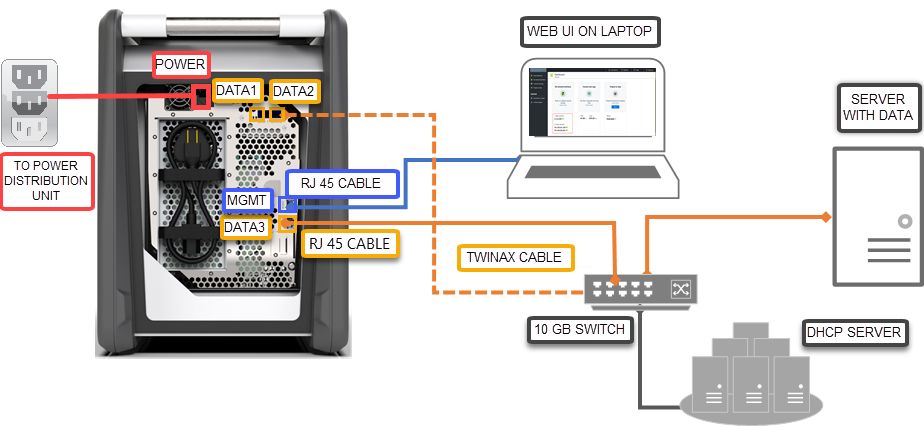

3. Schließen Sie die Strom- und Netzwerkkabel an. Die Backplane eines verbundenen Geräts für eine allgemeine Konfiguration wird unten angezeigt. Je nach Umgebung können Sie aus anderen Verkabelungsoptionen wählen.



   1. Schließen Sie das Netzkabel an die beschriftete Stromversorgungsposition an. Das andere Ende des Netzkabels sollte an eine Stromverteilungseinheit angeschlossen werden.
   2. Verwenden Sie das RJ-45 CAT 6-Kabel, um den MGMT-Anschluss an einem Ende und einen Laptop am anderen Ende zu verbinden.
   3. Verwenden Sie das RJ-45 CAT 6A-Kabel, um eine Verbindung mit DEM DATA 3-Anschluss an einem Ende herzustellen. DATA 3 ist als 10 GbE konfiguriert, wenn Sie über RJ-45 CAT 6A-Kabel und als 1 GbE verbinden, wenn Sie über RJ-45 CAT 6-Kabel anschließen.
   4. Verwenden Sie je nach den Netzwerkschnittstellen, die Sie für die Datenübertragung herstellen möchten, bis zu zwei 10-GbE-SFP+ Twinax-Kupfer- oder SFP+ Glasfaserkabel, um die PORTS DATA 1 bzw. DATA 2 zu verbinden.
   5. Die anderen Enden der Kabel von den Datenports sind über einen 10-GbE-Switch an den Hostcomputer angeschlossen.

4. Machen Sie den Netzschalter auf dem Bedienfeld des Geräts ausfindig. Aktivieren Sie das Gerät.



Herstellen einer Verbindung mit Ihrem Gerät

Führen Sie nach den Schritten zum Herunterladen und Importieren des Zertifikats die folgenden Schritte aus, um Ihr Gerät mithilfe der lokalen Web-UI und der Portal-UI einzurichten. Das aus dem Azure-Portal heruntergeladene Zertifikat wird zum Herstellen einer Verbindung mit der Web-UI und azure Blob Storage-REST-APIs verwendet.

1. Konfigurieren Sie den Ethernet-Adapter auf dem Laptop, den Sie verwenden, um eine Verbindung mit dem Gerät mit einer statischen IP-Adresse von 192.168.100.5 und Subnetz 255.255.255.0 herzustellen.

2. Stellen Sie eine Verbindung mit dem MGMT-Port Ihres Geräts her, und greifen Sie auf die lokale Web-UI zu https://192.168.100.10. Dies kann bis zu 5 Minuten dauern, nachdem Sie das Gerät aktiviert haben.

3. Es wird eine Anmeldeseite für die lokale Web-UI angezeigt. Stellen Sie sicher, dass die Seriennummer des Geräts sowohl auf der Portal-UI als auch auf der lokalen Web-UI übereinstimmt. Das Gerät ist an diesem Punkt gesperrt.

4. Melden Sie sich zum Abrufen des Gerätekennworts beim Azure-Portal an, und öffnen Sie Ihre Bestellung. Navigieren Sie zu Allgemein > Gerätedetails. Kopieren Sie das Gerätekennwort.



5. Geben Sie das Gerätekennwort an, das Sie im vorherigen Schritt über das Azure-Portal erhalten haben, um sich bei der lokalen Web-UI des Geräts anzumelden. Klicken Sie auf Anmelden.

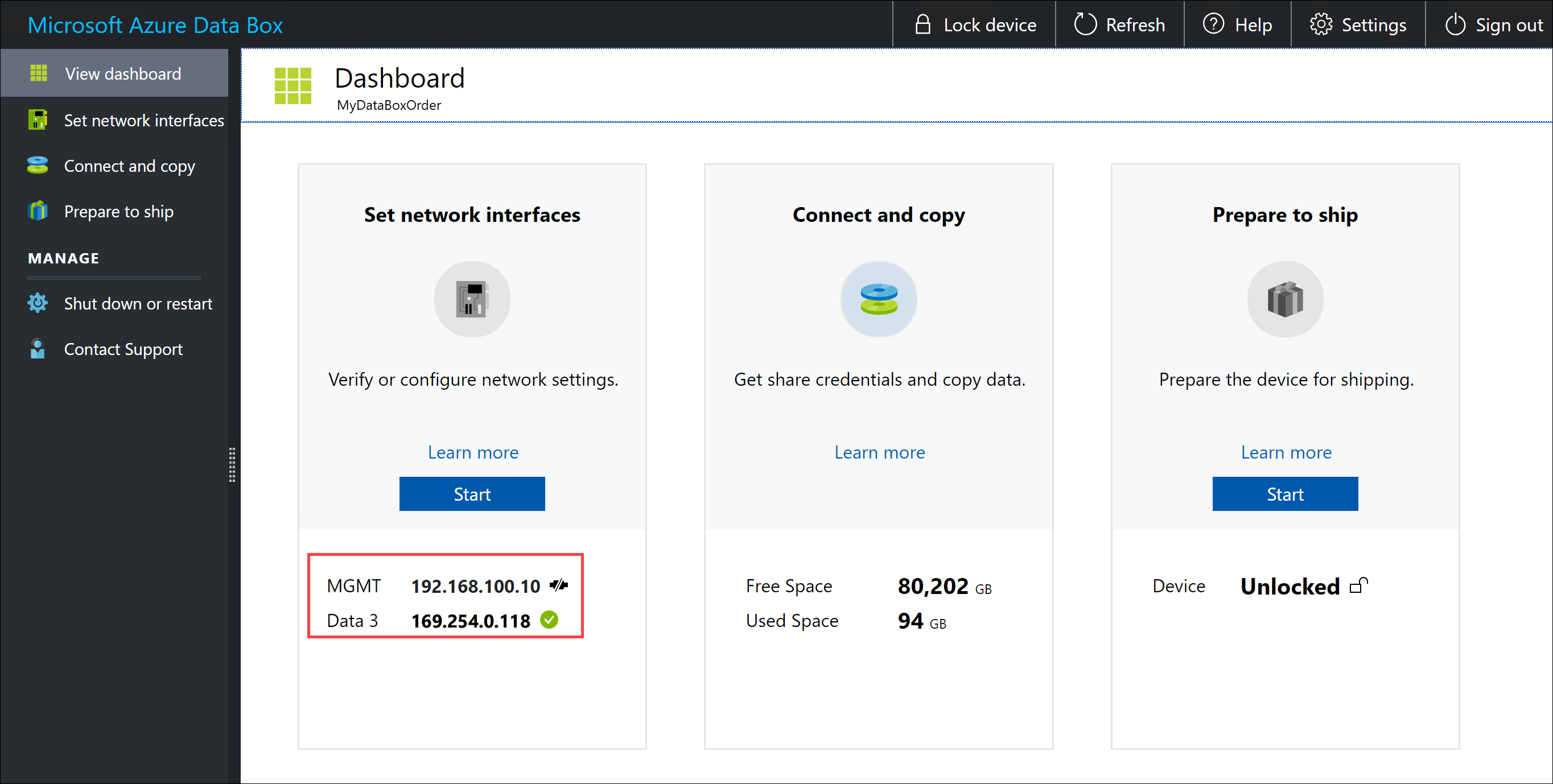

6. Stellen Sie im Dashboard sicher, dass die Netzwerkschnittstellen konfiguriert sind.

   • Wenn DHCP in Ihrer Umgebung aktiviert ist, werden Netzwerkschnittstellen automatisch konfiguriert.

   • Wenn DHCP nicht aktiviert ist, wechseln Sie zu "Netzwerkschnittstellen festlegen", und weisen Sie bei Bedarf statische IPs zu.



Nachdem die Datennetzwerkschnittstellen konfiguriert wurden, können Sie auch die IP-Adresse einer der DATA 1 - DATA 3-Schnittstellen verwenden, um auf die lokale Webbenutzeroberfläche zuzugreifen https://<IP address of a data network interface>.

Nachdem die Geräteeinrichtung abgeschlossen ist, können Sie eine Verbindung mit den Gerätefreigaben herstellen und die Daten kopieren.

Nächste Schritte

In diesem Tutorial haben Sie Informationen zu Azure Data Box-Themen erhalten, darunter die folgenden:

• Kabeln Sie Ihre Datenbox
• Herstellen einer Verbindung mit Ihrem Datenfeld

Wechseln Sie zum nächsten Lernprogramm, um zu erfahren, wie Sie Daten kopieren.

Kopieren Ihrer Daten in Azure Data Box für den Importauftrag

Oder

Kopieren Ihrer Daten aus Azure Data Box zum Exportauftrag
