Exemplarische Vorgehensweise: Verwenden von Datenflüssen in einer Windows Forms-Anwendung

Artikel
06/05/2023

Dieser Artikel veranschaulicht, wie ein Netzwerk von Dataflowblöcken erstellt wird, die eine Bildverarbeitung in einer Windows Forms-Anwendung durchführen.

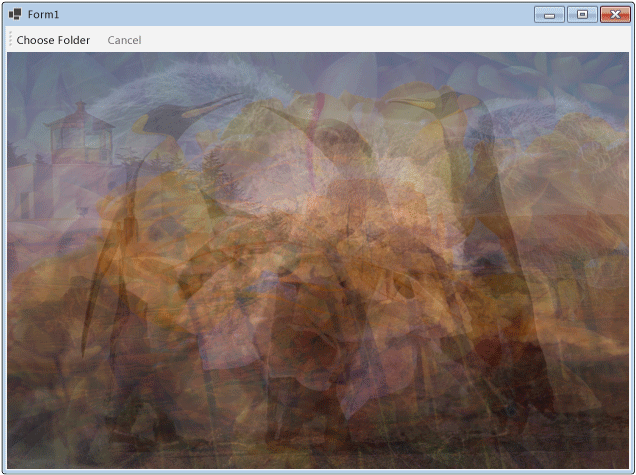

In diesem Beispiel werden Bilddateien aus dem angegebenen Ordner geladen, es wird ein zusammengesetztes Bild erstellt und das Ergebnis wird angezeigt. Im Beispiel wird das Datenflussmodell verwendet, um Bilder durch das Netzwerk zu leiten. Im Datenflussmodell kommunizieren unabhängige Komponenten eines Programms durch Senden von Nachrichten miteinander. Wenn eine Komponente eine Nachricht empfängt, führt sie eine Aktion aus und übergibt dann das Ergebnis an eine andere Komponente. Dies ist vergleichbar mit dem Ablaufsteuerungsmodell, in dem eine Anwendung Steuerungsstrukturen wie bedingte Anweisungen, Schleifen usw.verwendet, um die Reihenfolge der Vorgänge in einem Programm zu steuern.

Voraussetzungen

Lesen Sie das Thema Datenfluss, bevor Sie mit dieser exemplarischen Vorgehensweise beginnen.

Hinweis

Die TPL-Datenflussbibliothek (System.Threading.Tasks.Dataflow-Namespace) wird nicht mit .NET ausgeliefert. Öffnen Sie zum Installieren des System.Threading.Tasks.Dataflow-Namespace in Visual Studio Ihr Projekt, wählen Sie im Menü Projekt die Option NuGet-Pakete verwalten aus, und suchen Sie online nach dem System.Threading.Tasks.Dataflow-Paket. Alternativ können Sie es mithilfe der .NET Core-CLI installieren und dazu dotnet add package System.Threading.Tasks.Dataflow ausführen.

Abschnitte

Diese exemplarische Vorgehensweise enthält folgende Abschnitte:

Erstellen der Windows Forms-Anwendung
Erstellen des Datenflussnetzwerks
Verbinden des Datenflussnetzwerks mit der Benutzeroberfläche
Vollständiges Beispiel

Erstellen der Windows Forms-Anwendung

In diesem Abschnitt wird beschrieben, wie Sie die grundlegende Windows Forms-Anwendung erstellen und Steuerelemente zum Hauptformular hinzufügen.

Erstellen der Windows Forms-Anwendung

Erstellen Sie in Visual Studio ein Visual C#- oder Visual Basic-Projekt des Typs Windows Forms-Anwendung. In diesem Dokument hat das Projekt den Namen CompositeImages.
Fügen Sie im Formulardesigner für das Hauptformular „Form1.cs“ („Form1.vb“ in Visual Basic) ein ToolStrip-Steuerelement hinzu.
Fügen Sie dem ToolStrip-Steuerelement ein ToolStripButton-Steuerelement hinzu. Legen Sie die DisplayStyle-Eigenschaft auf Text und die Text-Eigenschaft auf Ordner auswählen fest.
Fügen Sie dem ToolStrip-Steuerelement ein zweites ToolStripButton-Steuerelement hinzu. Legen Sie die DisplayStyle-Eigenschaft auf Text, die Text-Eigenschaft auf Abbrechen und die Enabled-Eigenschaft auf False fest.
Fügen Sie dem Hauptformular ein PictureBox-Objekt hinzu. Setzen Sie die Dock-Eigenschaft auf Fill.

Erstellen des Datenflussnetzwerks

Dieser Abschnitt beschreibt das Erstellen eines Datenflussnetzwerks, das Bildverarbeitung durchführt.

Erstellen des Datenflussnetzwerks

Fügen Sie Ihrem Projekt einen Verweis auf „System.Threading.Tasks.Dataflow.dll“ hinzu.

Stellen Sie sicher, dass „Form1.cs“ („Form1.vb“ für Visual Basic) die folgenden using-Anweisungen (Using in Visual Basic) enthält:

using System;
using System.Collections.Generic;
using System.Drawing;
using System.Drawing.Imaging;
using System.IO;
using System.Linq;
using System.Threading;
using System.Threading.Tasks;
using System.Threading.Tasks.Dataflow;
using System.Windows.Forms;

Fügen Sie der Form1-Klasse die folgenden Datenmember hinzu:

// The head of the dataflow network.
ITargetBlock<string> headBlock = null;

// Enables the user interface to signal cancellation to the network.
CancellationTokenSource cancellationTokenSource;

Fügen Sie die folgende CreateImageProcessingNetwork-Methode zu der Form1-Klasse hinzu. Diese Methode erstellt das Bildverarbeitungsnetzwerk.

// Creates the image processing dataflow network and returns the
// head node of the network.
ITargetBlock<string> CreateImageProcessingNetwork()
{
   //
   // Create the dataflow blocks that form the network.
   //

   // Create a dataflow block that takes a folder path as input
   // and returns a collection of Bitmap objects.
   var loadBitmaps = new TransformBlock<string, IEnumerable<Bitmap>>(path =>
      {
         try
         {
            return LoadBitmaps(path);
         }
         catch (OperationCanceledException)
         {
            // Handle cancellation by passing the empty collection
            // to the next stage of the network.
            return Enumerable.Empty<Bitmap>();
         }
      });

   // Create a dataflow block that takes a collection of Bitmap objects
   // and returns a single composite bitmap.
   var createCompositeBitmap = new TransformBlock<IEnumerable<Bitmap>, Bitmap>(bitmaps =>
      {
         try
         {
            return CreateCompositeBitmap(bitmaps);
         }
         catch (OperationCanceledException)
         {
            // Handle cancellation by passing null to the next stage
            // of the network.
            return null;
         }
      });

   // Create a dataflow block that displays the provided bitmap on the form.
   var displayCompositeBitmap = new ActionBlock<Bitmap>(bitmap =>
      {
         // Display the bitmap.
         pictureBox1.SizeMode = PictureBoxSizeMode.StretchImage;
         pictureBox1.Image = bitmap;

         // Enable the user to select another folder.
         toolStripButton1.Enabled = true;
         toolStripButton2.Enabled = false;
         Cursor = DefaultCursor;
      },
      // Specify a task scheduler from the current synchronization context
      // so that the action runs on the UI thread.
      new ExecutionDataflowBlockOptions
      {
          TaskScheduler = TaskScheduler.FromCurrentSynchronizationContext()
      });

   // Create a dataflow block that responds to a cancellation request by
   // displaying an image to indicate that the operation is cancelled and
   // enables the user to select another folder.
   var operationCancelled = new ActionBlock<object>(delegate
      {
         // Display the error image to indicate that the operation
         // was cancelled.
         pictureBox1.SizeMode = PictureBoxSizeMode.CenterImage;
         pictureBox1.Image = pictureBox1.ErrorImage;

         // Enable the user to select another folder.
         toolStripButton1.Enabled = true;
         toolStripButton2.Enabled = false;
         Cursor = DefaultCursor;
      },
      // Specify a task scheduler from the current synchronization context
      // so that the action runs on the UI thread.
      new ExecutionDataflowBlockOptions
      {
         TaskScheduler = TaskScheduler.FromCurrentSynchronizationContext()
      });

   //
   // Connect the network.
   //

   // Link loadBitmaps to createCompositeBitmap.
   // The provided predicate ensures that createCompositeBitmap accepts the
   // collection of bitmaps only if that collection has at least one member.
   loadBitmaps.LinkTo(createCompositeBitmap, bitmaps => bitmaps.Count() > 0);

   // Also link loadBitmaps to operationCancelled.
   // When createCompositeBitmap rejects the message, loadBitmaps
   // offers the message to operationCancelled.
   // operationCancelled accepts all messages because we do not provide a
   // predicate.
   loadBitmaps.LinkTo(operationCancelled);

   // Link createCompositeBitmap to displayCompositeBitmap.
   // The provided predicate ensures that displayCompositeBitmap accepts the
   // bitmap only if it is non-null.
   createCompositeBitmap.LinkTo(displayCompositeBitmap, bitmap => bitmap != null);

   // Also link createCompositeBitmap to operationCancelled.
   // When displayCompositeBitmap rejects the message, createCompositeBitmap
   // offers the message to operationCancelled.
   // operationCancelled accepts all messages because we do not provide a
   // predicate.
   createCompositeBitmap.LinkTo(operationCancelled);

   // Return the head of the network.
   return loadBitmaps;
}

Implementieren Sie die LoadBitmaps-Methode.

// Loads all bitmap files that exist at the provided path.
IEnumerable<Bitmap> LoadBitmaps(string path)
{
   List<Bitmap> bitmaps = new List<Bitmap>();

   // Load a variety of image types.
   foreach (string bitmapType in
      new string[] { "*.bmp", "*.gif", "*.jpg", "*.png", "*.tif" })
   {
      // Load each bitmap for the current extension.
      foreach (string fileName in Directory.GetFiles(path, bitmapType))
      {
         // Throw OperationCanceledException if cancellation is requested.
         cancellationTokenSource.Token.ThrowIfCancellationRequested();

         try
         {
            // Add the Bitmap object to the collection.
            bitmaps.Add(new Bitmap(fileName));
         }
         catch (Exception)
         {
            // TODO: A complete application might handle the error.
         }
      }
   }
   return bitmaps;
}

Implementieren Sie die CreateCompositeBitmap-Methode.

// Creates a composite bitmap from the provided collection of Bitmap objects.
// This method computes the average color of each pixel among all bitmaps
// to create the composite image.
Bitmap CreateCompositeBitmap(IEnumerable<Bitmap> bitmaps)
{
   Bitmap[] bitmapArray = bitmaps.ToArray();

   // Compute the maximum width and height components of all
   // bitmaps in the collection.
   Rectangle largest = new Rectangle();
   foreach (var bitmap in bitmapArray)
   {
      if (bitmap.Width > largest.Width)
         largest.Width = bitmap.Width;
      if (bitmap.Height > largest.Height)
         largest.Height = bitmap.Height;
   }

   // Create a 32-bit Bitmap object with the greatest dimensions.
   Bitmap result = new Bitmap(largest.Width, largest.Height,
      PixelFormat.Format32bppArgb);

   // Lock the result Bitmap.
   var resultBitmapData = result.LockBits(
      new Rectangle(new Point(), result.Size), ImageLockMode.WriteOnly,
      result.PixelFormat);

   // Lock each source bitmap to create a parallel list of BitmapData objects.
   var bitmapDataList = (from bitmap in bitmapArray
                         select bitmap.LockBits(
                           new Rectangle(new Point(), bitmap.Size),
                           ImageLockMode.ReadOnly, PixelFormat.Format32bppArgb))
                        .ToList();

   // Compute each column in parallel.
   Parallel.For(0, largest.Width, new ParallelOptions
   {
      CancellationToken = cancellationTokenSource.Token
   },
   i =>
   {
      // Compute each row.
      for (int j = 0; j < largest.Height; j++)
      {
         // Counts the number of bitmaps whose dimensions
         // contain the current location.
         int count = 0;

         // The sum of all alpha, red, green, and blue components.
         int a = 0, r = 0, g = 0, b = 0;

         // For each bitmap, compute the sum of all color components.
         foreach (var bitmapData in bitmapDataList)
         {
            // Ensure that we stay within the bounds of the image.
            if (bitmapData.Width > i && bitmapData.Height > j)
            {
               unsafe
               {
                  byte* row = (byte*)(bitmapData.Scan0 + (j * bitmapData.Stride));
                  byte* pix = (byte*)(row + (4 * i));
                  a += *pix; pix++;
                  r += *pix; pix++;
                  g += *pix; pix++;
                  b += *pix;
               }
               count++;
            }
         }

         //prevent divide by zero in bottom right pixelless corner
         if (count == 0)
             break;

         unsafe
         {
            // Compute the average of each color component.
            a /= count;
            r /= count;
            g /= count;
            b /= count;

            // Set the result pixel.
            byte* row = (byte*)(resultBitmapData.Scan0 + (j * resultBitmapData.Stride));
            byte* pix = (byte*)(row + (4 * i));
            *pix = (byte)a; pix++;
            *pix = (byte)r; pix++;
            *pix = (byte)g; pix++;
            *pix = (byte)b;
         }
      }
   });

   // Unlock the source bitmaps.
   for (int i = 0; i < bitmapArray.Length; i++)
   {
      bitmapArray[i].UnlockBits(bitmapDataList[i]);
   }

   // Unlock the result bitmap.
   result.UnlockBits(resultBitmapData);

   // Return the result.
   return result;
}

Hinweis

Die C#-Version der CreateCompositeBitmap-Methode verwendet Zeiger, um eine effiziente Verarbeitung der System.Drawing.Bitmap-Objekte zu ermöglichen. Aus diesem Grund müssen Sie die Option Unsicheren Code zulassen in Ihrem Projekt aktivieren, um das unsafe-Schlüsselwort zu verwenden. Weitere Informationen zum Aktivieren von unsicheren Codes in einem Visual C#-Projekt finden Sie unter Seite „Erstellen“, Projekt-Designer (C#).

In der folgenden Tabelle werden die Member des Netzwerks beschrieben.

Member	Typ	BESCHREIBUNG
`loadBitmaps`	TransformBlock<TInput,TOutput>	Akzeptiert einen Ordnerpfad als Eingabe und erzeugt eine Auflistung von Bitmap-Objekten als Ausgabe.
`createCompositeBitmap`	TransformBlock<TInput,TOutput>	Akzeptiert eine Auflistung von Bitmap-Objekten als Eingabe und erzeugt eine zusammengesetzte Bitmap als Ausgabe.
`displayCompositeBitmap`	ActionBlock<TInput>	Zeigt die zusammengesetzte Bitmap im Formular an.
`operationCancelled`	ActionBlock<TInput>	Zeigt ein Bild an, um anzugeben, dass der Vorgang abgebrochen wird, und ermöglicht es dem Benutzer, einen anderen Ordner auszuwählen.

Um die Datenflussblöcke zu einem Netzwerk zu verbinden, wird in diesem Beispiel die LinkTo-Methode verwendet. Die LinkTo-Methode enthält eine überladene Version, die ein Predicate<T>-Objekt akzeptiert, das definiert, ob der Zielblock eine Nachricht akzeptiert oder ablehnt. Dieser Filtermechanismus aktiviert Nachrichtenblöcke so, dass sie nur bestimmte Werte empfangen. In diesem Beispiel kann das Netzwerk auf zwei Arten verzweigen. Die Hauptverzweigung lädt die Bilder vom Datenträger, erstellt das zusammengesetzte Bild und zeigt das Bild auf dem Formular an. Die alternative Verzweigung bricht den aktuellen Vorgang ab. Die Predicate<T>-Objekte aktivieren die Datenflussblöcke entlang der Hauptverzweigung, um zur alternativen Verzweigung zu wechseln, indem bestimmte Nachrichten zurückgewiesen werden. Wenn der Benutzer beispielsweise den Vorgang abbricht, erzeugt der Datenflussblock createCompositeBitmapnull (Nothing in Visual Basic) als Ausgabe. Der Datenflussblock displayCompositeBitmap lehnt null-Eingabewerte ab, und daher wird die Nachricht operationCancelled bereitgestellt. Der Datenflussblock operationCancelled akzeptiert alle Nachrichten und zeigt daher ein Bild an, um anzugeben, dass der Vorgang abgebrochen wird.

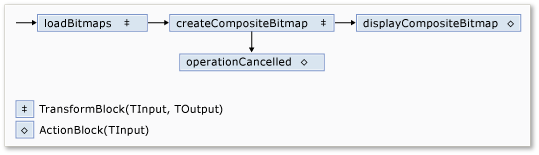

Die folgende Abbildung zeigt das Bildverarbeitungsnetzwerk:

Abbildung des Bildverarbeitungsnetzwerks

Da sich die displayCompositeBitmap- und operationCancelled-Datenflussblöcke auf die Benutzeroberfläche auswirken, ist es wichtig, dass diese Aktionen im Benutzeroberflächenthread erfolgen. Um dies zu erreichen, stellen diese Objekte während der Erstellung ein ExecutionDataflowBlockOptions-Objekt bereit, für das die TaskScheduler-Eigenschaft auf TaskScheduler.FromCurrentSynchronizationContext festgelegt ist. Die TaskScheduler.FromCurrentSynchronizationContext-Methode erstellt ein TaskScheduler-Objekt, das Arbeiten im aktuellen Synchronisierungskontext durchführt. Da die CreateImageProcessingNetwork-Methode vom Handler der Schaltfläche Ordner auswählen aufgerufen wird, die im Benutzeroberflächenthread ausgeführt wird, werden die Aktionen für den displayCompositeBitmap- und den operationCancelled-Datenflussblock ebenfalls im Benutzeroberflächenthread ausgeführt.

In diesem Beispiel wird ein gemeinsames Abbruchtoken verwendet, anstatt die CancellationToken-Eigenschaft festzulegen, da die CancellationToken-Eigenschaft die Ausführung des Datenflussblocks endgültig abbricht. Dank eines Abbruchtokens kann dieses Beispiel das gleiche Datenflussnetzwerk mehrmals wiederverwenden, und zwar selbst dann, wenn der Benutzer einen oder mehrere Vorgänge abbricht. Ein Beispiel für die Verwendung von CancellationToken für den endgültigen Abbruch der Ausführung des Datenflussblocks finden Sie unter Gewusst wie: Abbrechen eines Datenflussblocks.

Verbinden des Datenflussnetzwerks mit der Benutzeroberfläche

In diesem Abschnitt wird beschrieben, wie Sie das Datenflussnetzwerk mit der Benutzeroberfläche verbinden. Die Erstellung des zusammengesetzten Bildes und der Abbruch des Vorgangs werden über die Schaltflächen Ordner auswählen und Abbrechen initiiert. Wenn der Benutzer eine dieser Schaltflächen auswählt, wird die entsprechende Aktion auf asynchrone Weise initiiert.

Verbinden des Datenflussnetzwerks mit der Benutzeroberfläche

Erstellen Sie im Formulardesigner für das Hauptformular einen Ereignishandler für das Click-Ereignis der Schaltfläche Ordner auswählen.

Implementieren Sie das Click-Ereignis für die Schaltfläche Ordner auswählen.

// Event handler for the Choose Folder button.
private void toolStripButton1_Click(object sender, EventArgs e)
{
   // Create a FolderBrowserDialog object to enable the user to
   // select a folder.
   FolderBrowserDialog dlg = new FolderBrowserDialog
   {
      ShowNewFolderButton = false
   };

   // Set the selected path to the common Sample Pictures folder
   // if it exists.
   string initialDirectory = Path.Combine(
      Environment.GetFolderPath(Environment.SpecialFolder.CommonPictures),
      "Sample Pictures");
   if (Directory.Exists(initialDirectory))
   {
      dlg.SelectedPath = initialDirectory;
   }

   // Show the dialog and process the dataflow network.
   if (dlg.ShowDialog() == DialogResult.OK)
   {
      // Create a new CancellationTokenSource object to enable
      // cancellation.
      cancellationTokenSource = new CancellationTokenSource();

      // Create the image processing network if needed.
      headBlock ??= CreateImageProcessingNetwork();

      // Post the selected path to the network.
      headBlock.Post(dlg.SelectedPath);

      // Enable the Cancel button and disable the Choose Folder button.
      toolStripButton1.Enabled = false;
      toolStripButton2.Enabled = true;

      // Show a wait cursor.
      Cursor = Cursors.WaitCursor;
   }
}

Erstellen Sie im Formulardesigner für das Hauptformular einen Ereignishandler für das Click-Ereignis der Schaltfläche Abbrechen.

Implementieren Sie das Click-Ereignis für die Schaltfläche Abbrechen.

// Event handler for the Cancel button.
private void toolStripButton2_Click(object sender, EventArgs e)
{
   // Signal the request for cancellation. The current component of
   // the dataflow network will respond to the cancellation request.
   cancellationTokenSource.Cancel();
}

Vollständiges Beispiel

Das folgende Beispiel enthält den vollständigen Code für diese exemplarische Vorgehensweise.

using System;
using System.Collections.Generic;
using System.Drawing;
using System.Drawing.Imaging;
using System.IO;
using System.Linq;
using System.Threading;
using System.Threading.Tasks;
using System.Threading.Tasks.Dataflow;
using System.Windows.Forms;

namespace CompositeImages
{
   public partial class Form1 : Form
   {
      // The head of the dataflow network.
      ITargetBlock<string> headBlock = null;

      // Enables the user interface to signal cancellation to the network.
      CancellationTokenSource cancellationTokenSource;

      public Form1()
      {
         InitializeComponent();
      }

      // Creates the image processing dataflow network and returns the
      // head node of the network.
      ITargetBlock<string> CreateImageProcessingNetwork()
      {
         //
         // Create the dataflow blocks that form the network.
         //

         // Create a dataflow block that takes a folder path as input
         // and returns a collection of Bitmap objects.
         var loadBitmaps = new TransformBlock<string, IEnumerable<Bitmap>>(path =>
            {
               try
               {
                  return LoadBitmaps(path);
               }
               catch (OperationCanceledException)
               {
                  // Handle cancellation by passing the empty collection
                  // to the next stage of the network.
                  return Enumerable.Empty<Bitmap>();
               }
            });

         // Create a dataflow block that takes a collection of Bitmap objects
         // and returns a single composite bitmap.
         var createCompositeBitmap = new TransformBlock<IEnumerable<Bitmap>, Bitmap>(bitmaps =>
            {
               try
               {
                  return CreateCompositeBitmap(bitmaps);
               }
               catch (OperationCanceledException)
               {
                  // Handle cancellation by passing null to the next stage
                  // of the network.
                  return null;
               }
            });

         // Create a dataflow block that displays the provided bitmap on the form.
         var displayCompositeBitmap = new ActionBlock<Bitmap>(bitmap =>
            {
               // Display the bitmap.
               pictureBox1.SizeMode = PictureBoxSizeMode.StretchImage;
               pictureBox1.Image = bitmap;

               // Enable the user to select another folder.
               toolStripButton1.Enabled = true;
               toolStripButton2.Enabled = false;
               Cursor = DefaultCursor;
            },
            // Specify a task scheduler from the current synchronization context
            // so that the action runs on the UI thread.
            new ExecutionDataflowBlockOptions
            {
                TaskScheduler = TaskScheduler.FromCurrentSynchronizationContext()
            });

         // Create a dataflow block that responds to a cancellation request by
         // displaying an image to indicate that the operation is cancelled and
         // enables the user to select another folder.
         var operationCancelled = new ActionBlock<object>(delegate
            {
               // Display the error image to indicate that the operation
               // was cancelled.
               pictureBox1.SizeMode = PictureBoxSizeMode.CenterImage;
               pictureBox1.Image = pictureBox1.ErrorImage;

               // Enable the user to select another folder.
               toolStripButton1.Enabled = true;
               toolStripButton2.Enabled = false;
               Cursor = DefaultCursor;
            },
            // Specify a task scheduler from the current synchronization context
            // so that the action runs on the UI thread.
            new ExecutionDataflowBlockOptions
            {
               TaskScheduler = TaskScheduler.FromCurrentSynchronizationContext()
            });

         //
         // Connect the network.
         //

         // Link loadBitmaps to createCompositeBitmap.
         // The provided predicate ensures that createCompositeBitmap accepts the
         // collection of bitmaps only if that collection has at least one member.
         loadBitmaps.LinkTo(createCompositeBitmap, bitmaps => bitmaps.Count() > 0);

         // Also link loadBitmaps to operationCancelled.
         // When createCompositeBitmap rejects the message, loadBitmaps
         // offers the message to operationCancelled.
         // operationCancelled accepts all messages because we do not provide a
         // predicate.
         loadBitmaps.LinkTo(operationCancelled);

         // Link createCompositeBitmap to displayCompositeBitmap.
         // The provided predicate ensures that displayCompositeBitmap accepts the
         // bitmap only if it is non-null.
         createCompositeBitmap.LinkTo(displayCompositeBitmap, bitmap => bitmap != null);

         // Also link createCompositeBitmap to operationCancelled.
         // When displayCompositeBitmap rejects the message, createCompositeBitmap
         // offers the message to operationCancelled.
         // operationCancelled accepts all messages because we do not provide a
         // predicate.
         createCompositeBitmap.LinkTo(operationCancelled);

         // Return the head of the network.
         return loadBitmaps;
      }

      // Loads all bitmap files that exist at the provided path.
      IEnumerable<Bitmap> LoadBitmaps(string path)
      {
         List<Bitmap> bitmaps = new List<Bitmap>();

         // Load a variety of image types.
         foreach (string bitmapType in
            new string[] { "*.bmp", "*.gif", "*.jpg", "*.png", "*.tif" })
         {
            // Load each bitmap for the current extension.
            foreach (string fileName in Directory.GetFiles(path, bitmapType))
            {
               // Throw OperationCanceledException if cancellation is requested.
               cancellationTokenSource.Token.ThrowIfCancellationRequested();

               try
               {
                  // Add the Bitmap object to the collection.
                  bitmaps.Add(new Bitmap(fileName));
               }
               catch (Exception)
               {
                  // TODO: A complete application might handle the error.
               }
            }
         }
         return bitmaps;
      }

      // Creates a composite bitmap from the provided collection of Bitmap objects.
      // This method computes the average color of each pixel among all bitmaps
      // to create the composite image.
      Bitmap CreateCompositeBitmap(IEnumerable<Bitmap> bitmaps)
      {
         Bitmap[] bitmapArray = bitmaps.ToArray();

         // Compute the maximum width and height components of all
         // bitmaps in the collection.
         Rectangle largest = new Rectangle();
         foreach (var bitmap in bitmapArray)
         {
            if (bitmap.Width > largest.Width)
               largest.Width = bitmap.Width;
            if (bitmap.Height > largest.Height)
               largest.Height = bitmap.Height;
         }

         // Create a 32-bit Bitmap object with the greatest dimensions.
         Bitmap result = new Bitmap(largest.Width, largest.Height,
            PixelFormat.Format32bppArgb);

         // Lock the result Bitmap.
         var resultBitmapData = result.LockBits(
            new Rectangle(new Point(), result.Size), ImageLockMode.WriteOnly,
            result.PixelFormat);

         // Lock each source bitmap to create a parallel list of BitmapData objects.
         var bitmapDataList = (from bitmap in bitmapArray
                               select bitmap.LockBits(
                                 new Rectangle(new Point(), bitmap.Size),
                                 ImageLockMode.ReadOnly, PixelFormat.Format32bppArgb))
                              .ToList();

         // Compute each column in parallel.
         Parallel.For(0, largest.Width, new ParallelOptions
         {
            CancellationToken = cancellationTokenSource.Token
         },
         i =>
         {
            // Compute each row.
            for (int j = 0; j < largest.Height; j++)
            {
               // Counts the number of bitmaps whose dimensions
               // contain the current location.
               int count = 0;

               // The sum of all alpha, red, green, and blue components.
               int a = 0, r = 0, g = 0, b = 0;

               // For each bitmap, compute the sum of all color components.
               foreach (var bitmapData in bitmapDataList)
               {
                  // Ensure that we stay within the bounds of the image.
                  if (bitmapData.Width > i && bitmapData.Height > j)
                  {
                     unsafe
                     {
                        byte* row = (byte*)(bitmapData.Scan0 + (j * bitmapData.Stride));
                        byte* pix = (byte*)(row + (4 * i));
                        a += *pix; pix++;
                        r += *pix; pix++;
                        g += *pix; pix++;
                        b += *pix;
                     }
                     count++;
                  }
               }

               //prevent divide by zero in bottom right pixelless corner
               if (count == 0)
                   break;

               unsafe
               {
                  // Compute the average of each color component.
                  a /= count;
                  r /= count;
                  g /= count;
                  b /= count;

                  // Set the result pixel.
                  byte* row = (byte*)(resultBitmapData.Scan0 + (j * resultBitmapData.Stride));
                  byte* pix = (byte*)(row + (4 * i));
                  *pix = (byte)a; pix++;
                  *pix = (byte)r; pix++;
                  *pix = (byte)g; pix++;
                  *pix = (byte)b;
               }
            }
         });

         // Unlock the source bitmaps.
         for (int i = 0; i < bitmapArray.Length; i++)
         {
            bitmapArray[i].UnlockBits(bitmapDataList[i]);
         }

         // Unlock the result bitmap.
         result.UnlockBits(resultBitmapData);

         // Return the result.
         return result;
      }

      // Event handler for the Choose Folder button.
      private void toolStripButton1_Click(object sender, EventArgs e)
      {
         // Create a FolderBrowserDialog object to enable the user to
         // select a folder.
         FolderBrowserDialog dlg = new FolderBrowserDialog
         {
            ShowNewFolderButton = false
         };

         // Set the selected path to the common Sample Pictures folder
         // if it exists.
         string initialDirectory = Path.Combine(
            Environment.GetFolderPath(Environment.SpecialFolder.CommonPictures),
            "Sample Pictures");
         if (Directory.Exists(initialDirectory))
         {
            dlg.SelectedPath = initialDirectory;
         }

         // Show the dialog and process the dataflow network.
         if (dlg.ShowDialog() == DialogResult.OK)
         {
            // Create a new CancellationTokenSource object to enable
            // cancellation.
            cancellationTokenSource = new CancellationTokenSource();

            // Create the image processing network if needed.
            headBlock ??= CreateImageProcessingNetwork();

            // Post the selected path to the network.
            headBlock.Post(dlg.SelectedPath);

            // Enable the Cancel button and disable the Choose Folder button.
            toolStripButton1.Enabled = false;
            toolStripButton2.Enabled = true;

            // Show a wait cursor.
            Cursor = Cursors.WaitCursor;
         }
      }

      // Event handler for the Cancel button.
      private void toolStripButton2_Click(object sender, EventArgs e)
      {
         // Signal the request for cancellation. The current component of
         // the dataflow network will respond to the cancellation request.
         cancellationTokenSource.Cancel();
      }

      ~Form1()
      {
         cancellationTokenSource.Dispose();
      }
   }
}

Die folgende Abbildung zeigt die normale Ausgabe für den gemeinsamen Ordner „\Sample Pictures\“.

Windows Forms-Anwendung

Siehe auch

Dataflow (Datenfluss)

Teilen über

Exemplarische Vorgehensweise: Verwenden von Datenflüssen in einer Windows Forms-Anwendung

Voraussetzungen

Abschnitte

Erstellen der Windows Forms-Anwendung

Erstellen der Windows Forms-Anwendung

Erstellen des Datenflussnetzwerks

Erstellen des Datenflussnetzwerks

Verbinden des Datenflussnetzwerks mit der Benutzeroberfläche

Verbinden des Datenflussnetzwerks mit der Benutzeroberfläche

Vollständiges Beispiel

Siehe auch

Zusätzliche Ressourcen
