Verwenden des Moduls „Indoor Maps“ von Azure Maps mit benutzerdefinierten Formatvorlagen (Vorschau)

Artikel
07/18/2024

Hinweis

Einstellung von Azure Maps Creator

Der Gebäudeplandienst Azure Maps Creator ist veraltet und wird am 30. September 2025 eingestellt. Weitere Informationen finden Sie unter Ankündigung zum Ende des Lebenszyklus von Azure Maps Creator.

Das Azure Maps Web-SDK umfasst das Modul Indoor Maps, mit dem Sie Gebäudepläne rendern können, die Sie in Azure Maps Creator-Diensten erstellt haben.

Wenn Sie einen Gebäudeplan mit Azure Maps Creator erstellen, werden Standardformatvorlagen angewendet. In Azure Maps Creator wird nun auch das Anpassen der Formatvorlagen für verschiedene Elemente Ihrer Gebäudepläne mithilfe der Formatvorlagen-REST-API oder des visuellen Formatvorlageneditors unterstützt.

Voraussetzungen

Azure Maps-Konto
Creator-Ressource in Azure Maps
Abonnementschlüssel
Ein Konfigurationsalias oder eine ID für Karten. Weitere Informationen finden Sie unter Konfiguration der API für Karten.

Sie benötigen die Kartenkonfiguration alias (oder mapConfigurationId), um Gebäudepläne mit benutzerdefinierten Formatvorlagen über das Modul „Indoor Maps“ von Azure Maps zu rendern.

Einbetten des Moduls „Gebäudepläne“

Sie können das Modul Azure Maps Indoor auf eine von zwei Arten installieren und einbetten.

Um die global gehostete Azure Content Delivery Network-Version des Moduls Azure Maps Indoor zu verwenden, verweisen Sie auf die folgenden script- und stylesheet-Referenzen in dem <head>-Element der HTML-Datei:

<link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/indoor/0.2/atlas-indoor.min.css" type="text/css"/>
<script src="https://atlas.microsoft.com/sdk/javascript/indoor/0.2/atlas-indoor.min.js"></script>

Alternativ können Sie das Modul Azure Maps Indoor herunterladen. Das Modul Azure Maps Indoor enthält eine Clientbibliothek für den Zugriff auf Azure Maps-Dienste. Die folgenden Schritte zeigen, wie das Modul Indoor in eine Webanwendung installiert und geladen wird.

Installieren Sie das aktuelle Paket azure-maps-indoor.
```
>npm install azure-maps-indoor
```
Importieren Sie das Modul Azure Maps Indoor in eine Quelldatei:
```
import * as indoor from "azure-maps-indoor";
```
Sie müssen auch das CSS-Stylesheet einbetten, damit verschiedene Steuerelemente ordnungsgemäß angezeigt werden können. Wenn Sie einen JavaScript-Bundler verwenden, um die Abhängigkeiten zu bündeln und Ihren Code zu verpacken, lesen Sie die Dokumentation Ihres Bundlers zur Vorgehensweise. Für Webpack erfolgt dies in der Regel über eine Kombination von style-loader und css-loader mit einer Dokumentation, die unter style-loader verfügbar ist.

Installieren Sie zunächst style-loader und css-loader:
```
npm install --save-dev style-loader css-loader
```
Importieren Sie in Ihrer Quelldatei atlas-indoor.min.css:
```
import "azure-maps-indoor/dist/atlas-indoor.min.css";
```
Fügen Sie dann dem Modulregelteil der Webpack-Konfiguration Ladeprogramme hinzu:
```
module.exports = {
  module: {
    rules: [
      {
        test: /\.css$/i,
        use: ["style-loader", "css-loader"]
      }
    ]
  }
};
```
Weitere Informationen finden Sie unter So verwenden Sie das npm-Paket für das Azure Maps-Kartensteuerelement.

Festlegen der Domäne und Instanziieren des Map-Objekts

Legen Sie die Kartendomäne mit einem Präfix fest, das dem Speicherort Ihrer Creator-Ressource entspricht (US oder EU), beispielsweise:

atlas.setDomain('us.atlas.microsoft.com');

Weitere Informationen finden Sie unter Geografischer Bereich des Azure Maps-Dienstes.

Als Nächstes instanziieren Sie ein Map-Objekt mit dem Kartenkonfigurationsobjekt, das auf die Eigenschaft alias oder mapConfigurationId Ihrer Kartenkonfiguration festgelegt ist, und setzen dann Ihre styleAPIVersion auf 2023-03-01-preview.

Das Kartenobjekt wird im nächsten Schritt verwendet, um das Indoor-Manager-Objekt zu instanziieren. Der folgende Code zeigt, wie Sie das Kartenobjekt mit mapConfiguration, styleAPIVersion und der festgelegten Kartendomäne instanziieren:

const subscriptionKey = "<Your Azure Maps Subscription Key>";
const region = "<Your Creator resource region: us or eu>"
const mapConfiguration = "<map configuration alias or ID>"
atlas.setDomain(`${region}.atlas.microsoft.com`);

const map = new atlas.Map("map-id", {
  //use your facility's location
  center: [-122.13315, 47.63637],
  //or, you can use bounds: [# west, # south, # east, # north] and replace # with your Map bounds
  authOptions: {
      authType: 'subscriptionKey',
      subscriptionKey: subscriptionKey
  },
  zoom: 19,

  mapConfiguration: mapConfiguration,
  styleAPIVersion: '2023-03-01-preview'
});

Instanziieren des Indoor-Managers

Um die Formatvorlage der Kacheln für den Gebäudeplan zu laden, müssen Sie den Indoor-Manager instanziieren. Instanziieren Sie den Indoor-Manager, indem Sie das Kartenobjekt angeben. Ihr Code sollte wie der folgende JavaScript-Codeschnipsel aussehen:

const indoorManager = new atlas.indoor.IndoorManager(map, {
});

Indoor-Ebenenauswahl-Steuerelement

Mit dem Steuerelement Indoor-Ebenenauswahl können Sie die Ebene der gerenderten Karte ändern. Sie können das Steuerelement Indoor-Ebenenauswahl optional über den Indoor-Manager initialisieren. Hier sehen Sie den Code zum Initialisieren des Steuerelements für die Ebenenauswahl:

const levelControl = new atlas.control.LevelControl({ position: "top-right" });
indoorManager.setOptions({ levelControl });

Indoor-Ereignisse

Das Modul Azure Maps Indoor unterstützt Kartenobjektereignisse. Die Listener für Kartenobjektereignisse werden aufgerufen, wenn sich eine Ebene oder eine Einrichtung geändert hat. Wenn Sie Code ausführen möchten, wenn sich eine Ebene oder eine Anlage geändert hat, platzieren Sie den Code innerhalb des Ereignislisteners. Der folgende Code zeigt, wie Ereignislistener zum Kartenobjekt hinzugefügt werden können.

map.events.add("levelchanged", indoorManager, (eventData) => {

  //code that you want to run after a level has been changed
  console.log("The level has changed: ", eventData);
});

map.events.add("facilitychanged", indoorManager, (eventData) => {

  //code that you want to run after a facility has been changed
  console.log("The facility has changed: ", eventData);
});

Die eventData-Variable enthält Informationen über die Ebene oder Einrichtung, die eins der Ereignisse levelchanged oder facilitychanged aufgerufen hat. Wenn sich eine Ebene ändert, enthält das eventData-Objekt die facilityId, die neue levelNumber und andere Metadaten. Wenn sich ein Raum ändert, enthält das eventData-Objekt die neue facilityId, die neue levelNumber und andere Metadaten.

Beispiel: benutzerdefinierte Formatierung: Verwenden der Kartenkonfiguration im WebSDK (Vorschau)

Wenn Sie einen Gebäudeplan mit Azure Maps Creator erstellen, werden Standardformatvorlagen angewendet. Azure Maps Creator unterstützt nun auch das Anpassen Ihrer Formatvorlagen für Gebäudepläne. Weitere Informationen finden Sie unter Erstellen von benutzerdefinierten Formatvorlagen für Gebäudepläne. Creator bietet auch einen visuellen Formatvorlageneditor.

Folgen Sie der Anleitung im Artikel Erstellen benutzerdefinierter Formatvorlagen für Gebäudepläne, um Ihre benutzerdefinierten Formatvorlagen zu erstellen. Notieren Sie sich den Kartenkonfigurationsalias, nachdem Sie Ihre Änderungen gespeichert haben.
Verwenden Sie die Option Azure Content Delivery Network, um das Modul Azure Maps Indoor zu installieren.
Erstellen einer neuen HTML-Datei
Verweisen Sie im HTML-Header auf die JavaScript- und Stylesheet-Stile des Moduls Azure Maps Indoor.
Legen Sie die Kartendomäne mit einem Präfix fest, das einem Speicherort Ihrer Creator-Ressource entspricht: atlas.setDomain('us.atlas.microsoft.com');, wenn Ihre Creator-Ressource in der US-Region erstellt wurde, oder atlas.setDomain('eu.atlas.microsoft.com');, wenn Ihre Creator-Ressource in der EU-Region erstellt wurde.
Initialisieren Sie ein Kartenobjekt. Das Kartenobjekt unterstützt die folgenden Optionen:
- Subscription key ist Ihr Azure Maps-Abonnementschlüssel.
- center definiert einen Breiten- und Längengrad für den Mittelpunkt Ihres Gebäudeplans. Geben Sie einen Wert für center an, wenn Sie keinen Wert für bounds angeben möchten. Das Format sollte als „center: [-122.13315, 47.63637]“ angezeigt werden.
- bounds ist die kleinste rechteckige Form, die die Kachelset-Kartendaten umschließt. Legen Sie einen Wert für bounds fest, wenn Sie keinen Wert für center festlegen möchten. Sie können Ihre Kartenbegrenzungen ermitteln, indem Sie die Kachelsetlisten-API aufrufen. Die Kachelsetlisten-API gibt bbox zurück, das Sie analysieren und bounds zuweisen können. Das Format sollte als „bounds: [# west, # south, # east, # north]“ angezeigt werden.
- mapConfiguration: die ID oder der Alias der Kartenkonfiguration. Diese definiert die benutzerdefinierten Formatvorlagen, die Sie auf der Karte anzeigen möchten. Verwenden Sie die Kartenkonfigurations-ID oder den Alias aus Schritt 1.
- style ermöglicht das Festlegen des anfänglichen Stils aus der angezeigten Kartenkonfiguration. Falls nicht festgelegt, wird die Standardkonfiguration der Stilzuordnungs-Kartenkonfiguration verwendet.
- zoom ermöglicht es Ihnen, die minimalen und maximalen Zoomfaktoren für Ihre Karte anzugeben.
- styleAPIVersion: Durchlaufen von 2023-03-01-preview (erforderlich, während sich die benutzerdefinierte Formatierung in der Public Preview befindet)
Erstellen Sie als Nächstes das Modul Indoor-Manager mit dem Steuerelement Indoor-Ebenenauswahl, das als Teil der Indoor-Manager-Optionen instanziiert wurde.
Fügen Sie Ereignislistener des Kartenobjekts hinzu.

Tipp

Auf die Kartenkonfiguration wird mithilfe der mapConfigurationId oder des alias verwiesen. Jedes Mal, wenn Sie eine Kartenkonfiguration bearbeiten oder ändern, ändert sich ihre ID. Ihr Alias bleibt jedoch identisch. Es wird empfohlen, über ihren Alias in Ihren Anwendungen auf die Kartenkonfiguration zu verweisen. Weitere Informationen finden Sie in der Kartenkonfiguration im Artikel zu Konzepten.

Die Datei sollte nun in etwa wie die folgende HTML-Datei aussehen:

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="utf-8" />
    <meta name="viewport" content="width=device-width, user-scalable=no" />
    <title>Indoor Maps App</title>

    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css" />
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/indoor/0.2/atlas-indoor.min.css" type="text/css"/>

    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>
    <script src="https://atlas.microsoft.com/sdk/javascript/indoor/0.2/atlas-indoor.min.js"></script>

    <style>
      html,
      body {
        width: 100%;
        height: 100%;
        padding: 0;
        margin: 0;
      }

      #map-id {
        width: 100%;
        height: 100%;
      }
    </style>
  </head>

  <body>
    <div id="map-id"></div>
    <script>
      const subscriptionKey = "<Your Azure Maps Subscription Key>";
      const mapConfig = "<Your map configuration id or alias>";
      const region = "<Your Creator resource region: us or eu>"
      atlas.setDomain(`${region}.atlas.microsoft.com`);

      const map = new atlas.Map("map-id", {
        //use your facility's location
        center: [-122.13315, 47.63637],
        //or, you can use bounds: [# west, # south, # east, # north] and replace # with your Map bounds
        authOptions: {
            authType: 'subscriptionKey',
            subscriptionKey: subscriptionKey
        },
        zoom: 19,

        mapConfiguration: mapConfig,
        styleAPIVersion: '2023-03-01-preview'
      });

      const levelControl = new atlas.control.LevelControl({
        position: "top-right",
      });

      const indoorManager = new atlas.indoor.IndoorManager(map, {
        levelControl: levelControl, //level picker
      });

      map.events.add("levelchanged", indoorManager, (eventData) => {
        //put code that runs after a level has been changed
        console.log("The level has changed:", eventData);
      });

      map.events.add("facilitychanged", indoorManager, (eventData) => {
        //put code that runs after a facility has been changed
        console.log("The facility has changed:", eventData);
      });
    </script>
  </body>
</html>

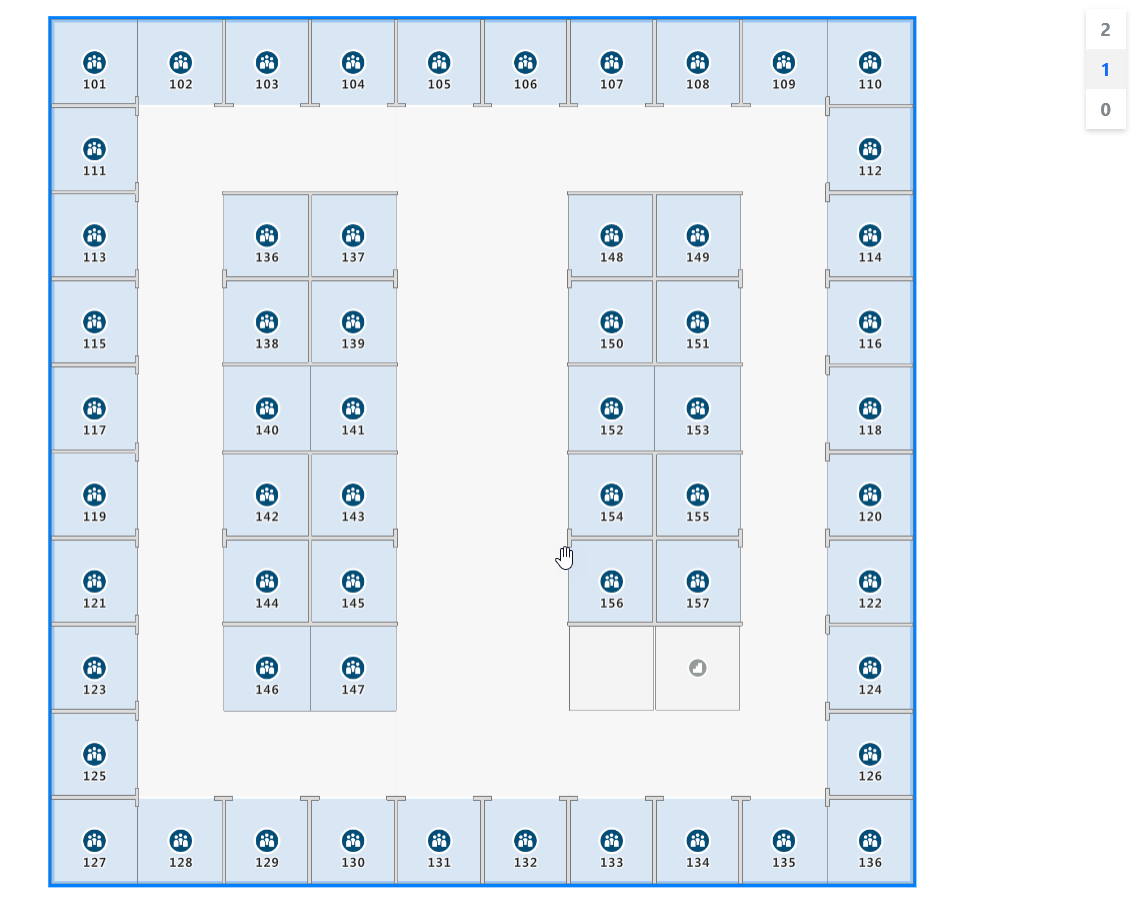

Um Ihren Gebäudeplan anzuzeigen, laden Sie ihn in einen Webbrowser. Es sollte wie im folgenden Bild aussehen. Wenn Sie auf die Funktion „Treppenhaus“ (stairwell) klicken, wird die Ebenenauswahl in der oberen rechten Ecke angezeigt.

Abbildung des Geländeplans

Eine Livedemo eines Gebäudeplans mit verfügbarem Quellcode finden Sie unter Creator Indoor Maps in den [Azure Maps-Beispielen].
