Azure NetApp Files-Speicher mit kalter Zugriffsebene

  • Artikel

Mithilfe des Azure NetApp Files-Speichers mit kalter Zugriffsebene können Sie inaktive Daten so konfigurieren, dass sie aus dem Azure NetApp Files-Speicher (der heißen Ebene) in ein Azure-Speicherkonto (die kalte Ebene) verschoben werden. Durch die Aktivierung des kalten Zugriffs werden inaktive Datenblöcke vom Volume und den Snapshots des Volumes auf die kalte Ebene verschoben, was zu Kosteneinsparungen führt.

Die meisten kalten Daten sind unstrukturierten Daten zugeordnet. Diese können in vielen Speicherumgebungen mehr als 50 % der Gesamtspeicherkapazität belegen. Selten verwendete Daten im Zusammenhang mit Produktivitätssoftware, abgeschlossenen Projekten und alten Datasets stellen eine ineffiziente Verwendung eines hochleistungsfähigen Speichers dar.

Azure NetApp Files unterstützt die kalte Zugriffsebene mit drei Dienstebenen (Standard, Premium und Ultra).

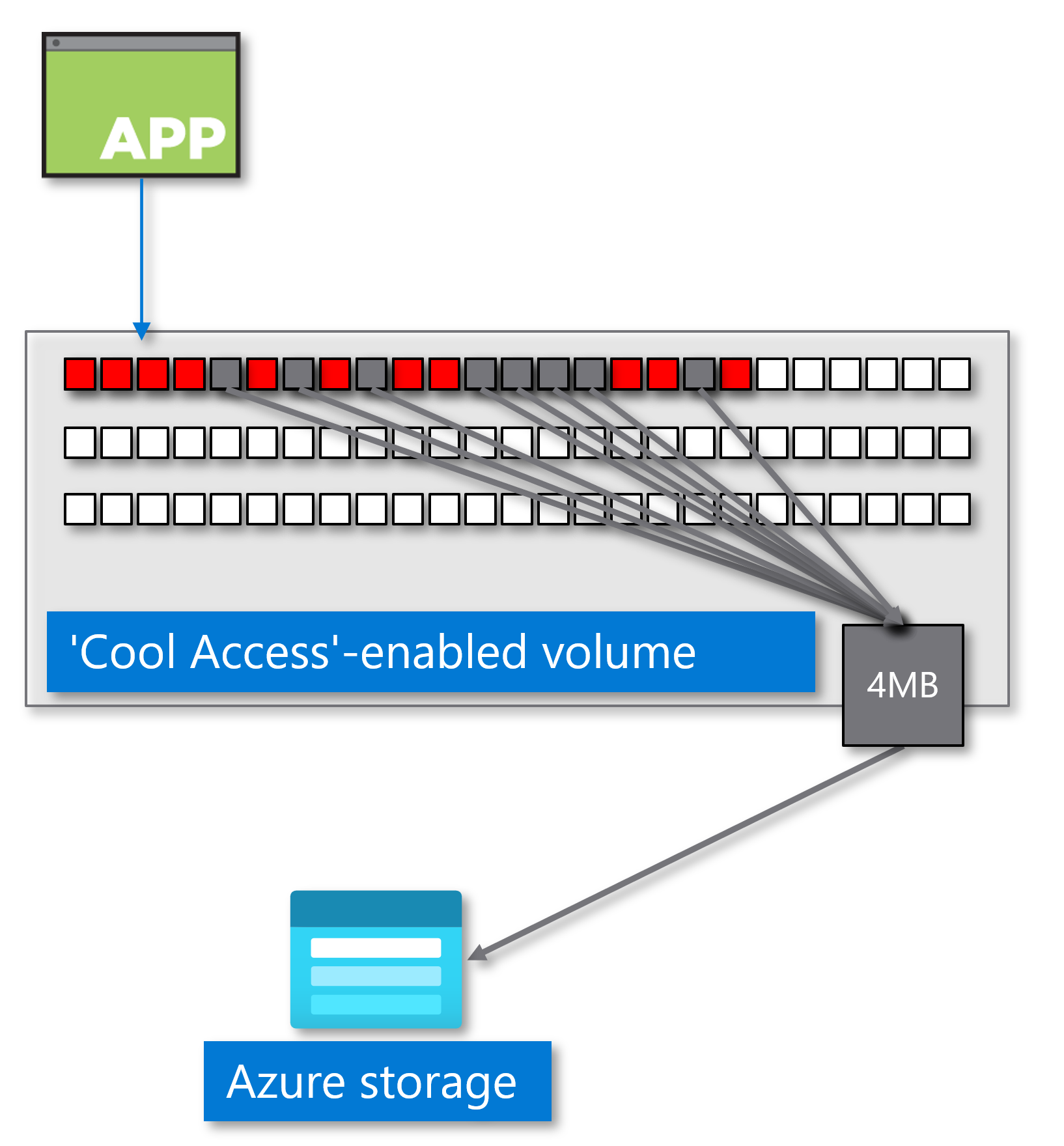

Das folgende Diagramm zeigt eine Anwendung mit einem Volume, das für den kalten Zugriff aktiviert ist.

Abbildung der kalten Speicherebene mit kalten Volumes, die auf die kalte Ebene verschoben werden

Im ersten Schreibvorgang wird Datenblöcken ein „warmer“ Temperaturwert (rote Datenblöcke im Diagramm) zugewiesen, und sie befinden sich auf der „heißen“ Ebene. Wenn sich die Daten im Volume befinden, überwacht ein Temperaturscan die Aktivität jedes Blocks. Wenn ein Datenblock inaktiv ist, verringert der Temperaturscan den Wert des Blocks, bis er für die Anzahl der Tage, die im kalten Zeitraum angegeben sind, inaktiv ist. Der kalte Zeitraum kann zwischen 2 und 183 Tagen betragen; sie hat einen Standardwert von 31 Tagen. Nachdem die Kennzeichnung „Kalt“ erfolgt ist, sammelt der Stufenscan Blöcke und verpackt sie in 4 MB-Objekte, die vollständig transparent in Azure Storage verschoben werden. Für die Anwendung und die Benutzer werden diese kalten Blöcke weiterhin online angezeigt. Ebenendaten scheinen online zu sein und stehen Benutzern und Anwendungen weiterhin durch transparente und automatisierte Abrufe aus der kalten Ebene zur Verfügung.

Hinweis

Wenn Sie den kalten Zugriff aktivieren, werden die Daten, die die durch den kalten Zeitraum festgelegten Bedingungen erfüllen, in die kalte Ebene verschoben. Wenn der kalte Zeitraum beispielsweise auf 30 Tage festgelegt ist, werden alle Daten, die seit mindestens 30 Tagen kalt waren, auf die kalte Ebene verschoben, wenn Sie den kalten Zugriff aktivieren.

Durch Default (sofern keine Abrufrichtlinie für den kalten Zugriff anders konfiguriert ist) werden Datenblöcke auf der kalten Ebene, die zufällig gelesen werden, wieder „warm“ und zurück zur heißen Ebene verschoben. Sobald sie als warm gekennzeichnet wurden, werden die Datenblöcke erneut dem Temperaturscan unterzogen. Große sequenzielle Lesevorgänge (z. B. Index- und Antivirusscans) in inaktiven Daten in der kalten Ebene „erwärmen“ die Daten nicht und lösen auch nicht aus, dass inaktive Daten zurück in die heiße Ebene verschoben werden.

Metadaten werden nie gekühlt und verbleiben immer auf der heißen Ebene. Daher sind die Aktivitäten von metadatenintensiven Workloads (z. B. Umgebungen mit hoher Dateianzahl wie Chipdesign, VCS und Basisverzeichnisse) nicht vom Tiering betroffen.

Unterstützte Regionen

Azure NetApp Files-Speicher mit kalter Zugriffsebene wird für die folgenden Regionen unterstützt:

  • Australien, Mitte
  • Australien, Mitte 2
  • Australien (Osten)
  • Australien, Südosten
  • Brasilien Süd
  • Brasilien, Südosten
  • Kanada, Mitte
  • Kanada, Osten
  • Indien, Mitte
  • USA (Mitte)
  • Asien, Osten
  • East US
  • USA (Ost) 2
  • Frankreich, Mitte
  • Deutschland, Norden
  • Deutschland, Westen-Mitte
  • Israel, Mitte
  • Italien, Norden
  • Japan, Osten
  • Japan, Westen
  • Korea, Mitte
  • Korea, Süden
  • USA Nord Mitte
  • Nordeuropa
  • Norwegen, Osten
  • Norwegen, Westen
  • Katar, Mitte
  • Südafrika, Norden
  • USA Süd Mitte
  • Indien (Süden)
  • Asien, Südosten
  • Spanien, Mitte
  • Schweiz, Norden
  • Schweiz, Westen
  • Schweden, Mitte
  • VAE, Mitte
  • Vereinigte Arabische Emirate, Norden
  • UK, Süden
  • UK, Westen
  • US Gov Arizona
  • US Gov Texas
  • US Government, Virginia
  • Europa, Westen
  • USA (Westen)
  • USA, Westen 2
  • USA, Westen 3

Metriken

Der kalte Zugriff bietet Leistungsmetriken, um Nutzungsmuster pro Volume nachzuvollziehen:

  • Größe der kalten Ebene des Volumes
  • Größe der gelesenen Daten auf kalter Ebene des Volumes
  • Größe der geschriebenen Daten auf kalter Ebene des Volumes

Abrechnung

Sie können das Tiering auf Volumeebene für einen neu erstellten Kapazitätspool aktivieren. Was in Rechnung gestellt wird, basiert auf den folgenden Faktoren:

  • Die Kapazität und das Servicelevel
  • Nicht zugewiesene Kapazität innerhalb des Kapazitätspools
  • Die Kapazität in der kalten Ebene
  • Netzwerkübertragung zwischen der heißen Ebene und der kalten Ebene mit der vom Markup vorgegebenen Rate, zusätzlich zu den Transaktionskosten (GET- und PUT-Anforderungen) für Blobspeicherübertragungen und Übertragungen über private Verbindungen in beide Richtungen zwischen den heißen Ebenen

Die Abrechnungsberechnung für einen Kapazitätspool liegt bei der Rate für die Daten, die nicht auf die kalte Ebene gestuft sind. Dies umfasst nicht zugewiesene Kapazität innerhalb des Kapazitätspools. Wenn Sie das Tiering für Volumes aktivieren, liegt die Kapazität in der kalten Ebene bei der Rate der kalten Ebene, und die verbleibende Kapazität hat die Rate der heißen Ebene. Die Rate der kalten Ebene ist niedriger als die Rate der heißen Ebene.

Beispiele für die Abrechnungsstruktur

Angenommen, Sie haben einen Standard-Kapazitätspool mit 4 TiB erstellt. Die Abrechnungsstruktur liegt bei der Rate für die Standardkapazitätsstufe für die gesamten 4 TiB.

Wenn Sie Volumes im Kapazitätspool erstellen und mit dem Tiering von Daten auf die kalte Ebene beginnen, erläutern die folgenden Szenarien die entsprechende Abrechnungsstruktur:

  • Angenommen, Sie erstellen drei Volumes mit jeweils 1 TiB. Sie aktivieren kein Tiering auf Volumeebene. Die Abrechnungsberechnung lautet wie folgt:

    • 3 TiB der zugeteilten Kapazität mit der Rate der heißen Ebene
    • 1 TiB der nicht zugeteilten Kapazität mit der Rate der heißen Ebene
    • Null Kapazität mit der Rate der kalten Ebene
    • Null Netzwerkübertragung zwischen der heißen Ebene und der kalten Ebene mit der vom Markup vorgegebenen Rate, zusätzlich zu den Transaktionskosten (GET, PUT) für Blobspeicherübertragungen und Übertragungen über private Verbindungen in beide Richtungen zwischen den heißen Ebenen

  • Angenommen, Sie erstellen vier Volumes mit jeweils 1 TiB. Jedes Volume verfügt über 0,25 TiB der Volumekapazität auf der heißen Ebene und 0,75 TiB der Volumekapazität auf der kalten Ebene. Die Abrechnungsberechnung lautet wie folgt:

    • 1 TiB Kapazität mit der Rate der heißen Ebene
    • 3 TiB Kapazität mit der Rate der kalten Ebene
    • Netzwerkübertragung zwischen der heißen Ebene und der kalten Ebene mit der vom Markup vorgegebenen Rate, zusätzlich zu den Transaktionskosten (GET, PUT) für Blobspeicherübertragungen und Übertragungen über private Verbindungen in beide Richtungen zwischen den heißen Ebenen

  • Angenommen, Sie erstellen zwei Volumes mit jeweils 1 TiB. Jedes Volume verfügt über 0,25 TiB der Volumekapazität auf der heißen Ebene und 0,75 TiB der Volumekapazität auf der kalten Ebene. Die Abrechnungsberechnung lautet wie folgt:

    • 0,5 TiB Kapazität mit der Rate der heißen Ebene
    • 2 TiB nicht zugeteilte Kapazität mit der Rate der heißen Ebene
    • 1,5 TiB Kapazität mit der Rate der kalten Ebene
    • Netzwerkübertragung zwischen der heißen Ebene und der kalten Ebene mit der vom Markup vorgegebenen Rate, zusätzlich zu den Transaktionskosten (GET, PUT) für Blobspeicherübertragungen und Übertragungen über private Verbindungen in beide Richtungen zwischen den heißen Ebenen

  • Angenommen, Sie erstellen ein Volume mit 1 TiB. Das Volume verfügt über 0,25 TiB der Volumekapazität auf der heißen Ebene und 0,75 TiB der Volumekapazität auf der kalten Ebene. Die Abrechnungsberechnung lautet wie folgt:

    • 0,25 TiB Kapazität mit der Rate der heißen Ebene
    • 0,75 TiB Kapazität mit der Rate der kalten Ebene
    • Netzwerkübertragung zwischen der heißen Ebene und der kalten Ebene mit der vom Markup vorgegebenen Rate, zusätzlich zu den Transaktionskosten (GET, PUT) für Blobspeicherübertragungen und Übertragungen über private Verbindungen in beide Richtungen zwischen den heißen Ebenen

Beispiele für Kostenberechnungen mit unterschiedlichen Zeiträumen für die kalte Ebene

In diesem Abschnitt finden Sie Beispiele für Speicher- und Netzwerkübertragungskosten mit unterschiedlichen Zeiträumen für die kalte Ebene.

Gehen Sie in diesen Beispielen von Folgendem aus:

  • Die Speicherkosten für die heiße Ebene betragen 0,000202 $/GiB/Std. Die Speicherkosten für die kalte Ebene betragen 0,000082 $/GiB/Std.
  • Netzwerkübertragungskosten (einschließlich Lese- oder Schreibaktivitäten von der kalten Ebene) betragen 0,020000 $/GiB.
  • Sie verfügen über einen 5 TiB-Kapazitätspool mit aktiviertem kaltem Zugriff.
  • Sie verfügen über 1 TiB nicht zugewiesene Kapazität innerhalb des Kapazitätspools.
  • Sie haben ein 4 TiB-Volume mit aktiviertem kaltem Zugriff.
  • 3 TiB der 4 TiB werden nach der Abkühlzeit auf die kalte Ebene verschoben.
  • Sie lesen oder schreiben jeden Monat 20 % der Daten aus der kalten Ebene.
  • Jeder Monat entspricht 30 Tagen oder 730 Stunden. Also entspricht jeder Tag 730/30 Stunden.

Wichtig

  • Diese Berechnungen dürfen nur als Referenzschätzung verwendet werden und nicht zur Überprüfung der Genauigkeit des Rechnungsbetrags.
  • Die in den Beispielen betrachteten Tarife beziehen sich auf eine Beispielregion und können sich für ihre beabsichtigte Bereitstellungsregion unterscheiden.
  • Wenn Daten auf der kalten Ebene gelesen oder darauf geschrieben werden, ändert sich der Prozentsatz der Datenverteilung auf der heißen Ebene und der kalten Ebene. Die Berechnungen in diesem Artikel veranschaulichen die anfängliche Prozentverteilung auf der heißen und der kalten Ebene und nicht nach dem Verschieben von 20 % der Daten auf die oder aus der kalten Ebene.

Hinweis

Die folgenden Beispiele umfassen 1 TiB nicht zugewiesenen Speicherplatz im Kapazitätspool, um zu zeigen, wie nicht zugewiesener Speicherplatz berechnet wird, wenn der kalte Zugriff aktiviert ist. Um Ihre Einsparungen zu maximieren, sollte die Größe des Kapazitätspools reduziert werden, um nicht zugewiesene Poolkapazität zu beseitigen.

Beispiel 1: Zeit bis zum Verschieben auf die kalte Ebene wird auf 7 Tage festgelegt.

Ihre Speicherkosten für den ersten Monat:

Kosten Beschreibung Berechnung
Kosten für nicht zugewiesenen Speicher für Tag 1–30 (30 Tage) 1 TiB nicht zugewiesener Speicher 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00
Speicherkosten für Tag 1–7 (sieben Tage) 4 TiB aktive Daten (heiße Ebene) 4 TiB x 1024 x 7 days x 730/30 hrs. x $0.000202/GiB/hr. = $140.93
Speicherkosten für Tag 8–30 (23 Tage) 1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 23 days x 730/30 hrs. x $0.000202/GiB/hr. = $115.77

3 TiB x 1024 x 23 days x 730/30 hrs. x $0.000082/GiB/hr. = $140.98
Netzwerkübertragungskosten Verschieben inaktiver Daten auf die kalte Ebene

20 % der Datenlese-/Schreibvorgänge von der kalten Ebene		 3 TiB x 1024 x $0.020000/GiB = $61.44

3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den ersten Monat $622.41

Die monatlichen Speicherkosten für den zweiten und nachfolgende Monate:

Kosten Beschreibung Berechnung
Speicherkosten für 30 Tage 1 TiB nicht zugewiesener Speicher

1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

3 TiB x 1024 x 30 days x 730/30 hrs. x $0.000082/GiB/hr. = $183.89
Netzwerkübertragungskosten 20 % der Datenlese-/Schreibvorgänge von der kalten Ebene 3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den zweiten und nachfolgende Monate $498.18

Einsparungen in den ersten sechs Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 6 months = $4,529.97
  • Kosten mit kaltem Zugriff: First month + Second month + … + Sixth month = $622.41 + (5x $498.18) = $3,113.31
  • Einsparungen durch kalten Zugriff: 31.27%

Einsparungen in den ersten zwölf Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 12 months = $9,059.94
  • Kosten mit kaltem Zugriff: First month + Second month + … + twelfth month = $622.41 + (11 x $498.18) = $6,102.39
  • Einsparungen durch kalten Zugriff: 32.64%

Beispiel 2: Zeit bis zum Verschieben auf die kalte Ebene wird auf 35 Tage festgelegt.

Alle 5 TiB sind für den ersten Monat aktive Daten (auf der heißen Ebene). Ihre Speicherkosten für den ersten Monat: 5 TiB x 1024 x 730hr. x $0.000202/GiB/hr. = $755.00

Ihre Speicherkosten für den zweiten Monat:

Kosten Beschreibung Berechnung
Kosten für nicht zugewiesenen Speicher für Tag 1–30 (30 Tage) 1 TiB nicht zugewiesener Speicher 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00
Speicherkosten für Tag 1–5 (fünf Tage) 4 TiB aktive Daten (heiße Ebene) 4 TiB x 1024 x 5 days x 730/30 hrs. x $0.000202/GiB/hr. = $100.67
Speicherkosten für Tag 6–30 (25 Tage) 1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 25 days x 730/30 hrs. x $0.000202/GiB/hr. = $125.83

3 TiB x 1024 x 25 days x 730/30 hrs. x $0.000082/GiB/hr. = $153.24
Netzwerkübertragungskosten Verschieben inaktiver Daten auf die kalte Ebene

20 % der Datenlese-/Schreibvorgänge von der kalten Ebene		 3 TiB x 1024 x $0.020000 /GiB = $61.44

3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den zweiten Monat $604.47

Die monatlichen Speicherkosten für den dritten und nachfolgende Monate:

Kosten Beschreibung Berechnung
Speicherkosten für 30 Tage 1 TiB nicht zugewiesener Speicher

1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

3 TiB x 1024 x 30 days x 730/30 hrs. x $0.000082/GiB/hr. = $183.89
Netzwerkübertragungskosten 20 % der Datenlese-/Schreibvorgänge von der kalten Ebene 3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den dritten und nachfolgende Monate $498.18

Einsparungen in den ersten sechs Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 6 months = $4,529.97
  • Kosten mit kaltem Zugriff: First month + Second month + … + Sixth month = $755.00 + $604.47 + (4 x $498.18) = $3,352.19
  • Einsparungen durch kalten Zugriff: 25.99%

Einsparungen in den ersten zwölf Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 12 months = $9,059.94
  • Kosten mit kaltem Zugriff: First month + Second month + … + twelfth month = $755.00 + $604.47 + (10 x $498.18) = $6,341.27
  • Einsparungen durch kalten Zugriff: 30.00%

Beispiel 3: Zeit bis zum Verschieben auf die kalte Ebene wird auf 63 Tage festgelegt.

Alle 5 TiB sind für die ersten zwei Monate aktive Daten (auf der heißen Ebene). Die monatlichen Speicherkosten für den ersten und zweiten Monat: 5 TiB x 1024 x 730hr. x $0.000202/GiB/hr. = $755.00

Ihre Speicherkosten für den dritten Monat:

Kosten Beschreibung Berechnung
Kosten für nicht zugewiesenen Speicher für Tag 1–30 (30 Tage) 1 TiB nicht zugewiesener Speicher 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00
Speicherkosten für Tag 1–3 (drei Tage) 4 TiB aktive Daten (heiße Ebene) 4 TiB x 1024 x 3 days x 730/30 hrs. x $0.000202/GiB/hr. = $60.40
Speicherkosten für Tag 4–30 (27 Tage) 1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 27 days x 730/30 hrs. x $0.000202/GiB/hr. = $135.90

3 TiB x 1024 x 27 days x 730/30 hrs. x $0.000082/GiB/hr. = $165.50
Netzwerkübertragungskosten Verschieben inaktiver Daten auf die kalte Ebene

20 % der Datenlese-/Schreibvorgänge von der kalten Ebene		 3 TiB x 1024 x $0.020000/GiB = $61.44

3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den dritten Monat $586.52

Die monatlichen Speicherkosten für den vierten und nachfolgende Monate:

Kosten Beschreibung Berechnung
Speicherkosten für 30 Tage 1 TiB nicht zugewiesener Speicher

1 TiB aktive Daten (heiße Ebene)

3 TiB inaktive Daten (kalte Ebene)		 1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

1 TiB x 1024 x 30 days x 730/30 hrs. x $0.000202/GiB/hr. = $151.00

3 TiB x 1024 x 30 days x 730/30 hrs. x $0.000082/GiB/hr. = $183.89
Netzwerkübertragungskosten 20 % der Datenlese-/Schreibvorgänge von der kalten Ebene 3 TiB x 1024 x 20% x $0.020000/GiB = $12.29
Summe für den vierten und nachfolgende Monate $498.18

Einsparungen in den ersten sechs Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 6 months = $4,529.97
  • Kosten mit kaltem Zugriff: First month + Second month + … + Sixth month = (2 x $755.00) + $586.52 + (3 x $498.18) = $3,591.06
  • Einsparungen durch kalten Zugriff: 20.73%

Einsparungen in den ersten zwölf Monaten:

  • Kosten ohne kalten Zugriff: 5 TiB x 1024 x $0.000202/GiB/hr. x 730 hrs. x 12 months = $9,059.94
  • Kosten mit kaltem Zugriff: First month + Second month + … + twelfth month = (2 x $755.00) + $586.52 + (9 x $498.18) = $6,580.14
  • Einsparungen durch kalten Zugriff: 27.37%

Tipp

Sie können das Tool zum Schätzen der Kosteneinsparungen des Speichers von Azure NetApp Files mit kaltem Zugriff verwenden, um Kosteneinsparungen basierend auf veränderlichen Eingabeparametern interaktiv zu schätzen.
