-Server – Übersicht

Dieser Abschnitt enthält eine Übersicht über die Serverkomponenten.

Frontansicht des Gehäuses

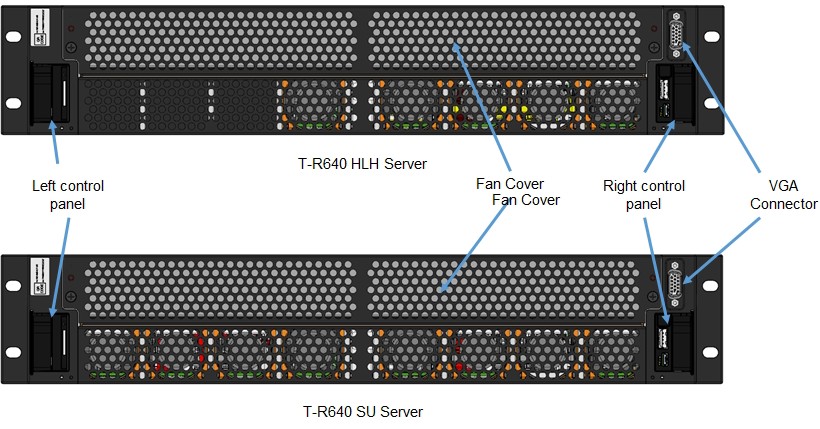

In der folgenden Abbildung ist der 2U-Server dargestellt.

Diagramm: Vorderansicht des Servergehäuses

In der folgenden Tabelle sind die Features auf der Vorderseite des Gehäuses beschrieben.

Anschlüsse, Panels und Steckplätze BESCHREIBUNG
Linkes Kontrollfeld Enthält die LED-Anzeigen für die Systemintegrität, die System-ID, die Status und iDRAC Quick Sync 2 (drahtlos).
Hinweis: Die iDRAC Quick Sync 2-LED-Anzeige ist nur in bestimmten Konfigurationen verfügbar.
Status-LEDs: Für die Ermittlung von fehlerhaften Hardwarekomponenten. Es gibt bis zu fünf Status-LEDs und eine LED-Leiste für die Gesamtintegrität des Systems (Gehäuseintegritäts- und -system ID).
Quick Sync 2 (drahtlos): Zeigt ein Quick Sync-fähiges System an. Das Quick Sync-Feature ist optional. Dieses Feature ermöglicht die Systemverwaltung mithilfe mobiler Geräte. Dieses Feature aggregiert Hardware- oder Firmwareinventar und verschiedene Diagnose- und Fehlerinformationen auf Systemebene, die bei der Problembehandlung des Systems eingesetzt werden können.
VGA-Anschluss Für die Verbindung eines Anzeigegeräts mit dem System.
Rechtes Bedienfeld Enthält den Netzschalter, den USB-Anschluss, den iDRAC Direct-Microanschluss und die iDRAC Direct-Status-LED

Rückansicht des Gehäuses

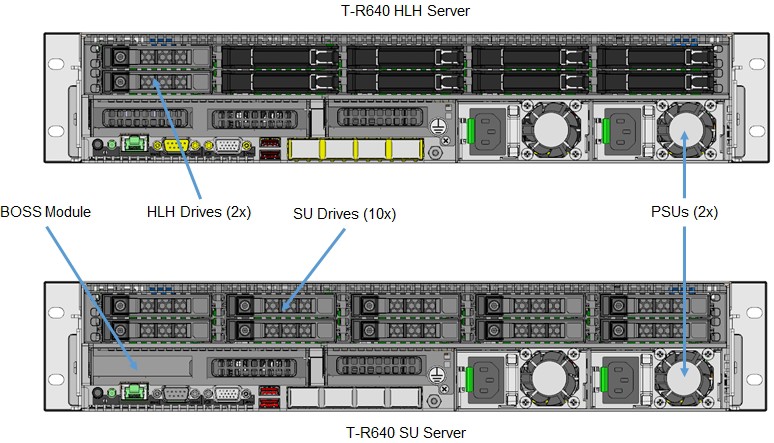

In der folgenden Abbildung sind die Komponenten auf der Rückseite des Gehäuses dargestellt.

Diagramm: Rückansicht des Servergehäuses

In der folgenden Tabelle sind die Features auf der Gehäuserückseite beschrieben.

Anschlüsse, Panels und Steckplätze Symbol BESCHREIBUNG
Festplatten Nicht zutreffend Betriebssystem und Datenspeicher für die Serverknoten „Hardwarelebenszyklushost“ und „Skalierungseinheit“
BOSS-Modul Nicht zutreffend Boot Optimized Storage Solution (BOSS), für die Installation des Betriebssystems oder Hypervisors
Stromversorgungseinheiten (2) Nicht zutreffend Diese versorgen den Server mit Strom und werden aus Redundanzgründen doppelt bereitgestellt.
USB 3.0-Anschlüsse Die USB-Anschlüsse weisen 9 Pins auf und sind 3.0-kompatibel. Dank dieser Anschlüsse können Sie USB-Geräte mit dem System verbinden.
VGA-Anschluss Für die Verbindung eines Anzeigegeräts mit dem System.
Serieller Anschluss Für die Verbindungsherstellung zwischen einem seriellen Gerät und dem System
iDRAC9 Enterprise-Anschluss Für den Remotezugriff auf iDRAC
CMA-Stromversorgungsbuchse Nicht zutreffend Über die Cable Management Arm-Stromversorgungsbuchse (CMA) können Sie das Kabel des Statusanzeigekabels mit CMA verbinden.
Systemidentifizierungsknopf Der Systemidentifizierungsknopf (ID) befindet sich sowohl auf der Vorder- als auch auf Rückseite des Servers. Wenn Sie auf den Knopf drücken, blinkt die LED-Anzeige für die Systemintegrität/System-ID. Über den System-ID-Knopf können Sie außerdem den iDRAC zurücksetzen und über den Durchlaufmodus (Step-Through Mode) auf das BIOS zugreifen.

Rechtes Bedienfeld

In der folgenden Abbildung ist das rechte Bedienfeld dargestellt.

Diagramm: Netzschalter und USB-Anschlüsse auf dem Bedienfeld

In der folgenden Tabelle werden die Bedienelemente und LED-Anzeigen im rechten Bedienfeld beschrieben.

Element LED-Anzeige oder Knopf Symbol BESCHREIBUNG
1 Netzschalter Gibt an, ob das System ein- oder ausgeschaltet ist. Drücken Sie den Netzschalter, um das System manuell ein- oder auszuschalten. Hinweis: Drücken Sie den Netzschalter, um ein ACPI-kompatibles Betriebssystem ordnungsgemäß herunterzufahren.
2 USB-Anschluss Der USB-Anschluss weist 4 Pins auf und ist 2.0-kompatibel. Dank dieses Anschlusses können Sie USB-Geräte mit dem System verbinden.
3 iDRAC Direct-LED Nicht zutreffend Die iDRAC Direct-LED-Anzeige blinkt, wenn der iDRAC Direct-Anschluss aktiv mit einem Gerät verbunden ist.
4 iDRAC Direct-Anschluss Der iDRAC Direct-Anschluss ist Micro USB 2.0-kompatibel. Dieser Anschluss ermöglicht den Zugriff auf die iDRAC Direct-Features.

Innenbereich des Servers

In den folgenden Abbildungen sind die Komponenten im Inneren des Servers dargestellt.

Abbildung mit der Draufsicht der internen R640 HLH-Serverkomponenten

Abbildung mit der Draufsicht der internen R640 SU-Serverkomponenten

Hauptplatine

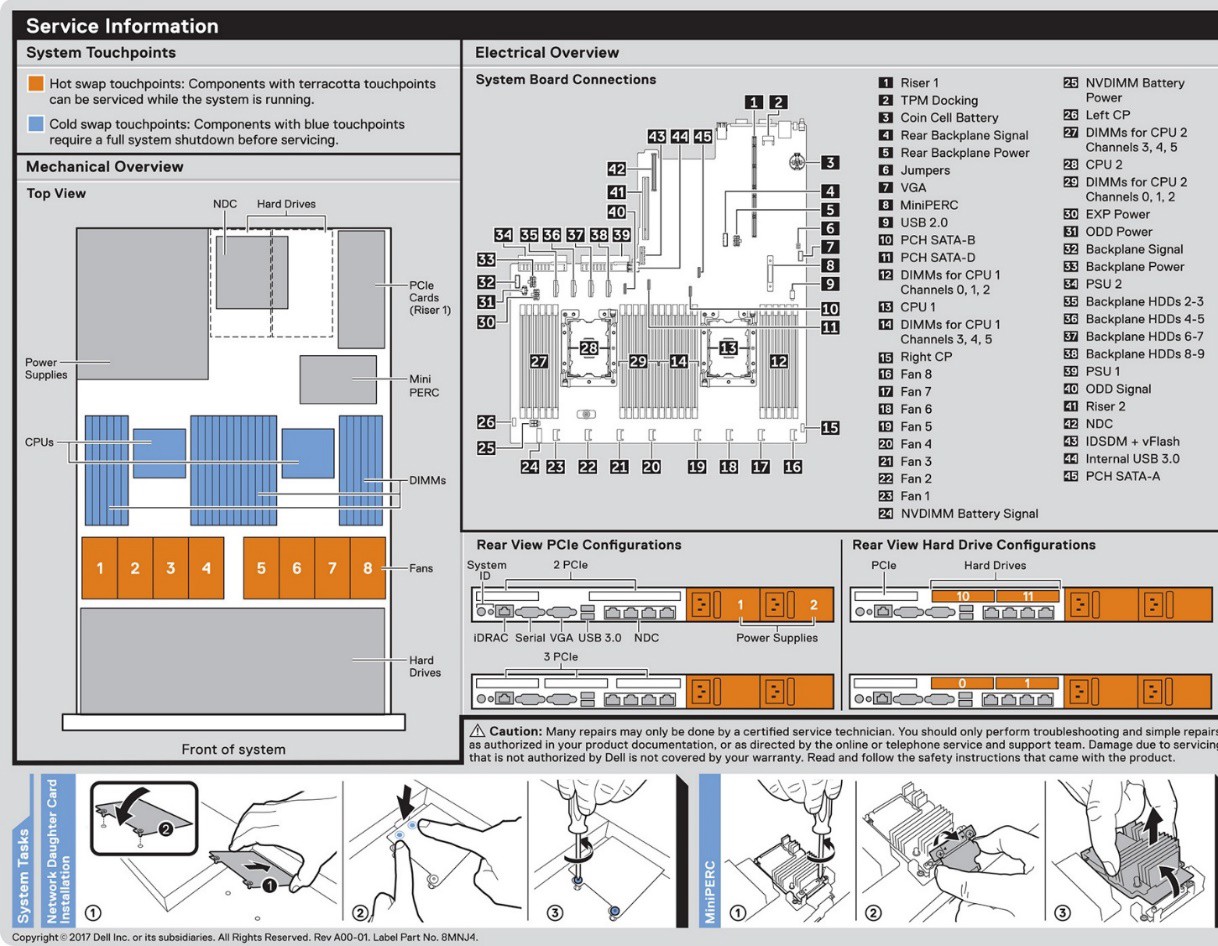

In der folgenden Abbildung ist das Layout der Hauptplatine dargestellt.

Abbildung, in der die R640-Wartungsinformationen und das Layout der Hauptplatine dargestellt sind

Arbeitsspeicher

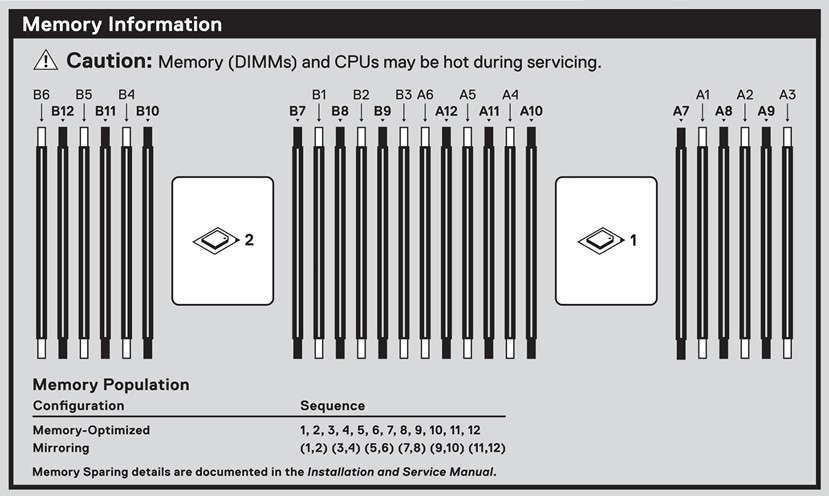

Die folgende Abbildung enthält Informationen zum Arbeitsspeicher.

Abbildung, in der die R640-Arbeitsspeicherinformationen gezeigt werden
