Hinzufügen von Skalierungseinheitsknoten im Azure Stack Hub – Robustisiert

Sie können die Gesamtkapazität einer vorhandenen Skalierungseinheit erhöhen, indem Sie einen anderen physischen Computer hinzufügen. Der physische Computer wird auch als Skalierungseinheitsknotenbezeichnet. Jeder neue Knoten muss den gleichen CPU-Typ, Arbeitsspeicher, Datenträgernummer und größe aufweisen wie die Knoten, die bereits in der Skalierungseinheit vorhanden sind. Azure Stack Hub unterstützt das Entfernen von Skalierungseinheitsknoten zur Skalierungsreduzierung aufgrund architektonischer Einschränkungen nicht. Es ist nur möglich, die Kapazität durch Hinzufügen von Knoten zu erweitern.

Um einen Skalierungseinheitsknoten hinzuzufügen, melden Sie sich bei Azure Stack Hub an. Führen Sie die Tools aus, die Sie von Ihrem Hardwarehersteller (OEM) erhalten haben. Das OEM-Tool wird auf dem Hardwarelebenszyklus-Host (HLH) ausgeführt, um sicherzustellen, dass der neue physische Computer mit der gleichen Firmwareebene wie vorhandene Knoten übereinstimmt.

Das folgende Flussdiagramm zeigt den allgemeinen Prozess des Hinzufügens eines Knotens zu einer Skalierungseinheit:

Flow zum Hinzufügen zu Skalierungseinheiten
Ob Ihr OEM-Hardwareanbieter die Platzierung des physischen Servergestells erlässt und die Firmware aktualisiert, hängt von Ihrem Supportvertrag ab.

Berücksichtigen Sie beim Hinzufügen eines neuen Knotens die folgenden Einschränkungen:

  • Das Hinzufügen eines neuen Knotens kann mehrere Stunden oder Tage dauern. Es gibt keine Auswirkungen auf Workloads, die auf dem System ausgeführt werden, während ein weiterer Skalierungseinheitknoten hinzugefügt wird.
  • Der Vorgang zum Hinzufügen eines weiteren Skalierungseinheitknotens umfasst zwei unterschiedliche Phasen: Compute und Speicher.
  • Während der Berechnungserweiterungsphase zeigt Ihr Azure Stack Hub den Status Expandingan. Nachdem die Berechnungserweiterung abgeschlossen ist und die Speichererweiterung ausgeführt wird, zeigt der Stempel den Status Konfigurieren von Speicheran. Lassen Sie Ihren Azure Stack Hub zum Zustand Running zurückkehren, bevor Sie einen anderen Knoten hinzufügen. Dies bedeutet, dass Sie beim Hinzufügen mehrerer Knoten zunächst einen Knoten hinzufügen und warten müssen, bis der Zustand zu Running zurückkehrt, bevor Sie einen weiteren Knoten hinzufügen.

Warnung

Führen Sie keinen der folgenden Vorgänge durch, während bereits ein Vorgang zum Hinzufügen eines Knotens zu einer Skalierungseinheit ausgeführt wird:

  • Aktualisieren von Azure Stack Hub
  • Rotieren von Zertifikaten
  • Beenden von Azure Stack Hub
  • Reparieren von Skalierungseinheitknoten
  • Hinzufügen eines weiteren Knotens (der vorherige Add-Node-Aktionsfehler wird ebenfalls als in Bearbeitung betrachtet)

Hinzufügen von Skalierungseinheitknoten

Die folgenden Schritte bieten einen allgemeinen Überblick über das Hinzufügen eines Knotens. Befolgen Sie diese Schritte nicht, ohne zuvor die vom Originalgerätehersteller bereitgestellte Dokumentation zur Kapazitätserweiterung zu Rate gezogen zu haben.

  1. Platzieren Sie den neuen physischen Server im Rack, und schließen Sie ihn ordnungsgemäß an.

  2. Aktivieren Sie physische Switchports auf beiden TOR-Geräten mit SSH:

    1. Konfigurationsmodus eingeben:

      configure terminal

    2. Entfernen Sie Schnittstellen 1/5-8 aus VLAN 2 (nicht verwendete Ports VLAN):

      Interface vlan 2
no untagged twentyFiveGigE 1/5-1/8
exit

    3. Entfernen Sie vorhandene L2- und Switchportkonfiguration von Schnittstellen 1/5-8:

      Interface range twentyFiveGigE 1/5-1/8
no spanning-tree rstp edge-port bpduguard
no spanning-tree rstp rootguard
no switchport

    4. Aktivieren Sie Schnittstellen 1/5-8 und geben Sie ihnen identische Konfiguration mit Schnittstellen 1/1-4:

      description CL01 Nodes NIC
mtu 9216
portmode hybrid
switchport
spanning-tree rstp edge-port bpduguard
spanning-tree rstp rootguard
dcb-map AZS_SERVICES
no shutdown
exit

    5. Fügen Sie die Schnittstellen 1/5-8 als untagged zu VLAN 7 hinzu und taggen Sie sie auf VLAN 107.

      Interface vlan 7
untagged twentyFiveGigE 1/5-1/8
exit
interface vlan 107
tagged twentyFiveGigE 1/5-1/8
exit

  3. Aktivieren sie physische Switchports auf dem BMC-Gerät mithilfe von SSH:

    1. Konfigurationsmodus eingeben:

      configure terminal

    2. Aktivieren Sie Schnittstellen 1/5-8 und geben Sie ihnen eine identische Konfiguration mit Schnittstellen 1/1-4:

      interface range gigabitethernet 1/5-1/8
description BMCMgmt Ports
no shutdown
exit

    3. Entfernen Sie Schnittstellen 1/5-8 aus den nicht verwendeten Ports VLAN (VLAN2), und fügen Sie sie dem BMC VLAN (VLAN125) hinzu:

      interface vlan 2
no untagged gigabitethernet 1/5-1/8
exit
interface vlan 125
untagged gigabitethernet 1/5-1/8
exit

  4. Bereiten Sie physische Knoten vor, und wenden Sie die neuesten Firmware- und BIOS-Einstellungen an. Weitere Informationen finden Sie unter Server-Firmwareupdates.

  5. Führen Sie den Vorgang zum Hinzufügen eines Knotens im Azure Stack Hub-Administratorportal aus.

  6. Überprüfen Sie, ob der Knoten erfolgreich hinzugefügt wurde. Überprüfen Sie dazu den Status der Skalierungseinheit.

Kabel- und IP-Änderungen für Schnittstellen auf Knoten 5-8

Im Folgenden werden die Schritte zum Verkabeln der neuen Knoten in die vorhandenen Switches beschrieben und die für die BMC-Schnittstellen auf den 4 zusätzlichen Knoten erforderlichen IP-Änderungen beschrieben.

  1. Nachdem der zweite RCA entpackt und neben dem ersten RCA positioniert wurde, verbinden Sie alle Stromkabel von den Knoten in den Fällen Pod1 und Pod2.

    • Verbinden Sie zu diesem Zeitpunkt noch keine Netzkabel aus dem Verwaltungsfall.
    • Wenn die Knoten in den Fällen Pod1 und Pod2 mit dem Booten beginnen, erzwingen Sie das Ausschalten, indem Sie ihre Netzschalter einige Sekunden lang gedrückt halten, bis das Licht des Netzschalters aus ist und auf den Datenträgern auf der Vorderseite des Knotens keine Lichter mehr leuchten.

  2. Sie müssen nun die IP die BMC-Verwaltungs-IP jedes Knotens erneut festlegen. Dies muss auf einem Laptop erfolgen, den Sie direkt in die BMC-NIC jedes Knotens wie folgt kabeln können:

    • Geben Sie auf dem Laptop, den Sie für die IP-Adressänderungen verwenden möchten, der NIC 1 GBit/s die folgende IP-Konfiguration:

      • IP-Adresse – 10.10.21.90
      • Subnetzmaske – 255.255.255.192
      • Gateway – Keine

    • Beginnen Sie mit Knoten 1 des zweiten RCA und arbeiten Sie sich durch alle vier Knoten, stecken Sie den Laptop direkt an die BMC-NIC jedes Knotens an und stellen Sie über den Webbrowser eine Verbindung mit dem aktuellen BMC-Webportal her. Melden Sie sich mit den standardmäßigen RCA-Anmeldeinformationen an (Benutzer: Changeme, Kennwort: <Stempelstandardkennwort, das Ihrem RCA->zugewiesen ist), und ändern Sie die IP für diesen Knoten gemäß der folgenden Tabelle:

      2. RCA-Knotenpunkt Aktuelle BMC-IP Neue BMC-IP-Adresse
      Knoten 1 10.10.21.67 10.10.21.71
      Knoten 2 10.10.21.68 10.10.21.72
      Knoten 3 10.10.21.69 10.10.21.73
      Knoten 4 10.10.21.70 10.10.21.74

  3. Verwenden Sie das Dokument RCA Port Mapping (RCA-Portzuordnung) als Leitfaden, um die neuen Knoten vom zweiten RCA mit den Switches zu verkabeln, die im Verwaltungsfall der ersten RCA enthalten sind. Gehen Sie hierzu auf Basis des Prinzips der Knotengleichheit wie folgt vor:

    • Knoten 1 des zweiten RCA = Knoten 5
    • Knoten 2 des zweiten RCA = Knoten 6
    • Knoten 3 des zweiten RCA = Knoten 7
    • Knoten 4 des zweiten RCA = Knoten 8

Knoten hinzufügen

Zum Hinzufügen neuer Knoten können Sie das Administratorportal oder PowerShell verwenden. Bei diesem Vorgang wird zunächst der neue Knoten zur Skalierungseinheit als verfügbare Computekapazität hinzugefügt, und dann die Speicherkapazität automatisch erweitert. Die Kapazität wird automatisch erweitert, da es sich bei Azure Stack Hub um ein hyperkonvergentes System handelt, in dem Compute- und Speicherressourcen gemeinsam skaliert werden.

  1. Melden Sie sich beim Azure Stack Hub-Administratorportal als Azure Stack-Operator an.

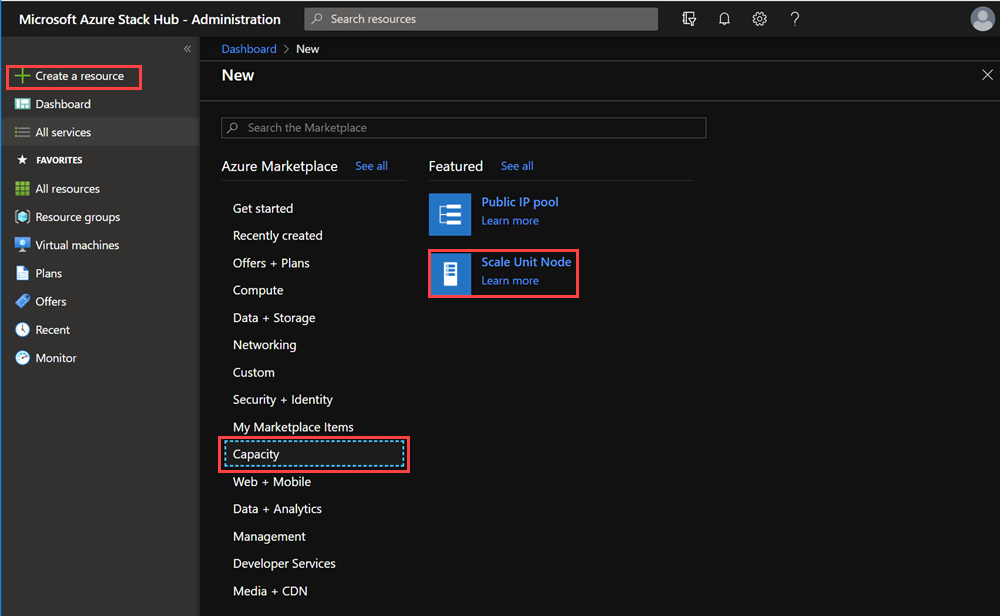

  2. Navigieren Sie zu +Ressource erstellen>Kapazität>Skalierungseinheitknoten. Knoten der Skalierungseinheit

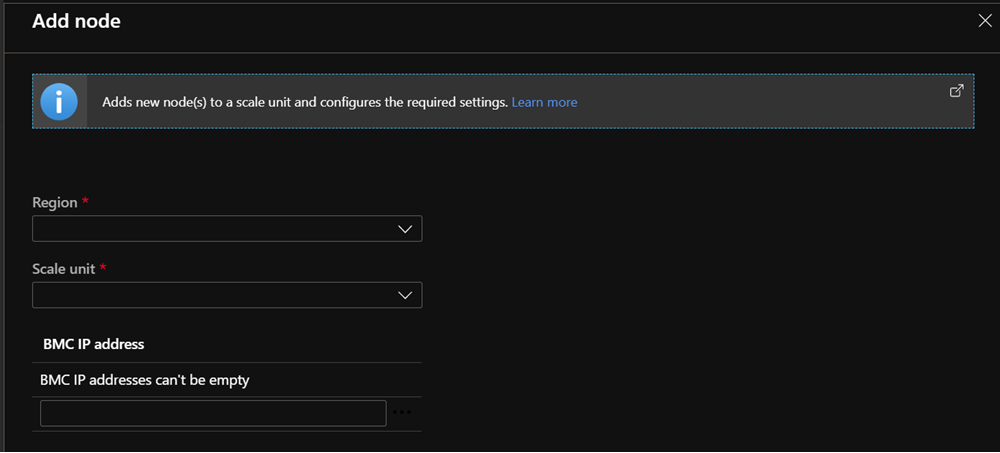

  3. Wählen Sie im Bereich Knoten hinzufügen die Region und dann die Skalierungseinheit aus, der der Knoten hinzugefügt werden soll. Geben Sie auch die BMC-IP-ADRESSE für den hinzugefügten Skalierungseinheitenknoten an. Sie können immer nur jeweils einen Knoten hinzufügen. Hinzufügen von Knotendetails

Überwachen des Vorgangs zum Hinzufügen eines Knotens

Verwenden Sie das Administratorportal oder PowerShell, um den Status des Vorgangs zum Hinzufügen von Knoten abzurufen. Das Hinzufügen von Knoten kann mehrere Stunden und sogar Tage in Anspruch nehmen.

Verwenden des Administratorportals

Um das Hinzufügen eines neuen Knotens zu überwachen, überprüfen Sie im Administratorportal die Skalierungseinheit oder die Skalierungseinheitsknotenobjekte. Wechseln Sie zu Regionsverwaltung>Skalierungseinheiten. Wählen Sie als Nächstes die Skaleneinheit oder den Skaleneinheitsknoten aus, den Sie überprüfen möchten.

Verwenden von PowerShell

Der Status für Skalierungseinheit und Skalierungseinheitknoten kann mit PowerShell wie folgt abgerufen werden:

#Retrieve Status for the Scale Unit
Get-AzsScaleUnit|select name,state

#Retrieve Status for each Scale Unit Node
Get-AzsScaleUnitNode |Select Name, ScaleUnitNodeStatus

Status für den Vorgang zum Hinzufügen von Knoten

Für eine Skaleneinheit

Der Status BESCHREIBUNG
Laufen Alle Knoten nehmen aktiv an der Skalierungseinheit teil.
Angehalten Der Knoten der Skalierungseinheit ist entweder nach unten oder nicht erreichbar.
Wird erweitert Ein oder mehrere Skalierungseinheitsknoten werden derzeit als Rechenkapazität hinzugefügt.
Konfigurieren von Speicher Die Rechenkapazität wurde erweitert, und die Speicherkonfiguration läuft.
Erfordert Wartung Es wurde ein Fehler erkannt, bei dem mindestens ein Skalierungseinheitsknoten repariert werden muss.

Für einen Skalierungseinheitknoten

Der Status BESCHREIBUNG
Laufen Der Knoten nimmt aktiv an der Skalierungseinheit teil.
Angehalten Der Knoten ist nicht verfügbar.
Hinzufügen Der Knoten wird der Skalierungseinheit aktiv hinzugefügt.
Reparatur Der Knoten wird aktiv repariert.
Instandhaltung Der Knoten ist angehalten, und es läuft keine aktive Benutzerlast.
Erfordert Wartung Es wurde ein Fehler erkannt, der erfordert, dass der Knoten repariert werden muss.

Problembehandlung

Im Folgenden finden Sie häufige Probleme beim Hinzufügen eines Knotens.

Szenario 1: Beim Vorgang zum Hinzufügen eines Skalierungseinheitknotens tritt ein Fehler auf, aber mindestens ein Knoten wird mit dem Status „Angehalten“ aufgeführt

  • Behebung: Verwenden Sie den Reparaturvorgang, um einen oder mehrere Knoten zu reparieren. Nur ein einzelner Reparaturvorgang kann gleichzeitig ausgeführt werden.

Szenario 2: Mindestens ein oder mehrere Skalierungseinheitsknoten wurden hinzugefügt, die Speichererweiterung ist jedoch fehlgeschlagen.

In diesem Szenario meldet das Knotenobjekt der Skalierungseinheit den Status "Running", die Aufgabe zum Konfigurieren des Speichers wird jedoch nicht gestartet.

  • Behebung: Verwenden Sie den privilegierten Endpunkt, um den Speicherstatus zu überprüfen, indem Sie das folgende PowerShell-Cmdlet ausführen:

       Get-VirtualDisk -CimSession s-cluster | Get-StorageJob

Szenario 3: Sie haben eine Warnung erhalten, die angibt, dass der Speicherskalierungsauftrag fehlgeschlagen ist.

  • Behebung: In diesem Fall ist die Speicherkonfigurationsaufgabe fehlgeschlagen. Dieses Problem erfordert, dass Sie sich an den Support wenden.
