Übersicht über die WebSocket-Unterstützung in Application Gateway

Artikel
10/16/2024

WebSocket wird von Application Gateway nativ für alle Gatewaygrößen unterstützt. Die WebSocket-Unterstützung kann von Benutzern nicht selektiv aktiviert oder deaktiviert werden.

Das in RFC6455 standardisierte WebSocket-Protokoll ermöglicht die Vollduplexkommunikation zwischen einem Server und einem Client über eine TCP-Verbindung mit langer Laufzeit. Dieses Feature ermöglicht wiederum mehr Interaktivität bei der Kommunikation zwischen dem Webserver und dem Client, da die Kommunikation auch ohne die bei HTTP-basierten Implementierungen erforderlichen Abfragen bidirektional sein kann. Im Vergleich zu HTTP zeichnet sich WebSocket durch einen geringen Mehraufwand aus. Außerdem können sie die gleiche TCP-Verbindung für mehrere Anforderungen/Antworten verwenden, was eine effizientere Ressourcennutzung zur Folge hat. WebSocket-Protokolle sind für die Nutzung der herkömmlichen HTTP-Ports 80 und 443 konzipiert.

WebSocket-Datenverkehr kann mit einem standardmäßigen HTTP-Listener an den Ports 80 und 443 empfangen werden. Der empfangene WebSocket-Datenverkehr wird dann unter Verwendung des entsprechenden Back-End-Pools (gemäß Angabe in Anwendungsgatewayregeln) an den WebSocket-fähigen Back-End-Server weitergeleitet. Der Back-End-Server muss auf die Anwendungsgatewaytests reagieren. Diese werden im Abschnitt Integritätstest – Übersicht erläutert. Application Gateway-Integritätstests sind auf HTTP/HTTPS beschränkt. Jeder Back-End-Server muss auf HTTP-Tests für das Anwendungsgateway reagieren, damit WebSocket-Datenverkehr an den Server weitergeleitet wird.

Es wird in Apps verwendet, die von schneller Kommunikation in Echtzeit profitieren, z.B. Chats, Dashboards und Spiele-Apps.

Funktionsweise von WebSocket

Um eine WebSocket-Verbindung einzurichten, wird ein spezifischer HTTP-basierter Handshake zwischen dem Client und dem Server ausgetauscht. Im Erfolgsfall wird mithilfe der zuvor hergestellten TCP-Verbindung ein „Upgrade“ des Protokolls der Anwendungsschicht von HTTP auf WebSockets ausgeführt. Sobald dies erfolgt ist, spielt HTTP keinerlei Rolle mehr. Daten können von beiden Endpunkten mithilfe des WebSocket-Protokolls gesendet oder empfangen werden, bis die WebSocket-Verbindung geschlossen wird.

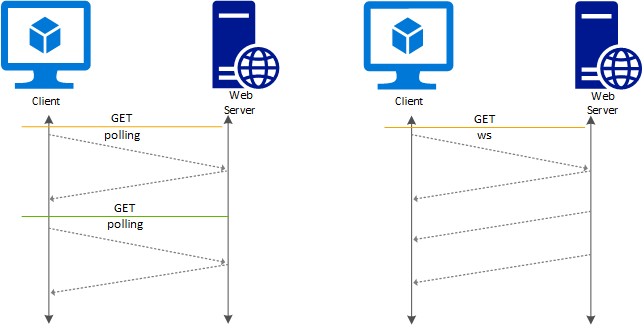

Das Diagram vergleicht einen Client, der mit einem Webserver interagiert und zweimal eine Verbindung herstellt, um zwei Antworten abzurufen, mit einer WebSocket-Interaktion, bei der ein Client einmalig eine Verbindung mit einem Server herstellt, um mehrere Antworten abzurufen.

Hinweis

Nachdem eine Verbindung auf WebSocket aktualisiert wurde, sendet Application Gateway als zwischengeschalteter Proxy/Terminierungsproxy einfach die vom Front-End empfangenen Daten an das Back-End und umgekehrt, ohne Überprüfungs- oder Bearbeitungsmöglichkeit. Daher kann Web Application Firewall (WAF) keine Inhalte parsen und führt keine Überprüfungen für solche Daten durch. Ebenso werden Bearbeitungen wie Headerumschreibungen, URL-Umschreibungen oder Überschreiben von Hostnamen in den Back-End-Einstellungen nicht angewendet, nachdem eine WebSocket-Verbindung hergestellt wurde.

Listenerkonfigurationselement

Zur Unterstützung von WebSocket-Datenverkehr kann ein vorhandener HTTP-Listener verwendet werden. Es folgt ein Codeausschnitt des „httpListeners“-Elements in einer Beispielvorlagendatei. Zur Unterstützung von WebSocket-Datenverkehr benötigen Sie sowohl den HTTP- als auch den HTTPS-Listener. Analog dazu können Sie über das Portal oder mithilfe von Azure PowerShell ein Anwendungsgateway mit Listenern für die Ports 80 und 443 erstellen, um WebSocket-Datenverkehr zu unterstützen.

"httpListeners": [
        {
            "name": "appGatewayHttpsListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/DefaultFrontendPublicIP"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort443'"
                },
                "Protocol": "Https",
                "SslCertificate": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/sslCertificates/appGatewaySslCert1'"
                },
            }
        },
        {
            "name": "appGatewayHttpListener",
            "properties": {
                "FrontendIPConfiguration": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendIPConfigurations/appGatewayFrontendIP'"
                },
                "FrontendPort": {
                    "Id": "/subscriptions/{subscriptionId/resourceGroups/{resourceGroupName/providers/Microsoft.Network/applicationGateways/{applicationGatewayName/frontendPorts/appGatewayFrontendPort80'"
                },
                "Protocol": "Http",
            }
        }
    ],

Konfigurieren von „backendAddressPool“, „backendHttpSettings“ und Routingregel

„backendAddressPool“ dient zum Definieren eines Back-End-Pools mit WebSocket-fähigen Servern. „backendHttpSettings“ wird mit den Back-End-Ports 80 und 443 definiert. Der Wert für das Anforderungstimeout in den HTTP-Einstellungen gilt auch für die WebSocket-Sitzung. Für die Routingregel ist keine Änderung erforderlich. Sie wird verwendet, um den geeigneten Listener mit dem entsprechenden Back-End-Adresspool zu verknüpfen.

"requestRoutingRules": [{
    "name": "<ruleName1>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpsListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }
    }

}, {
    "name": "<ruleName2>",
    "properties": {
        "RuleType": "Basic",
        "httpListener": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/httpListeners/appGatewayHttpListener')]"
        },
        "backendAddressPool": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendAddressPools/ContosoServerPool')]"
        },
        "backendHttpSettings": {
            "id": "/subscriptions/{subscriptionId}/resourceGroups/{resourceGroupName}/providers/Microsoft.Network/applicationGateways/{applicationGatewayName}/backendHttpSettingsCollection/appGatewayBackendHttpSettings')]"
        }

    }
}]

Hinweis

Stellen Sie sicher, dass Ihr Timeoutwert größer als das serverseitig definierte Ping-/Pong-Intervall ist, um Timeoutfehler zu vermeiden, bevor ein Ping vom Client gesendet wird. Ein typischer Wert für einen WebSocket beträgt 20 Sekunden, sodass beispielsweise ein Timeoutwert von 40 Sekunden sicherstellt, dass das Gateway keinen Timeoutfehler sendet, bevor der Client einen Ping sendet. Andernfalls würde dies einen 1006-Fehler auf der Clientseite auslösen.

WebSocket-fähiges Back-End

WebSocket kann nur verwendet werden, wenn das Back-End über einen HTTP-/HTTPS-Webserver verfügt, der an dem konfigurierten Port (üblicherweise 80/443) ausgeführt wird. Dies ist erforderlich, da der anfängliche Handshake des WebSocket-Protokolls HTTP-basiert sein und über ein Headerfeld verfügen muss, das ein Upgrade auf das WebSocket-Protokoll angibt. Es folgt ein Beispiel eines Headers:

    GET /chat HTTP/1.1
    Host: server.example.com
    Upgrade: websocket
    Connection: Upgrade
    Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
    Origin: https://example.com
    Sec-WebSocket-Protocol: chat, superchat
    Sec-WebSocket-Version: 13

Ein weiterer Grund: Der Back-End-Integritätstest des Anwendungsgateways unterstützt nur das HTTP-/HTTPS-Protokoll. Wenn der Back-End-Server nicht auf HTTP- oder HTTPS-Tests reagiert, wird er aus dem Back-End-Pool entfernt.

Nächste Schritte

Informieren Sie sich im Anschluss an die WebSocket-Unterstützung unter Erstellen eines Anwendungsgateways über die ersten Schritte mit einer WebSocket-fähigen Webanwendung.
