Konfigurieren einer Application Gateway-Instanz mit einem Endpunkt für den internen Lastenausgleich (Internal Load Balancer, ILB)

  • Artikel

Ein Azure Application Gateway Standard v1 kann mit einer VIP mit Internetzugriff oder mit einem internen Endpunkt konfiguriert werden, der nicht über das Internet erreichbar ist. Ein interner Endpunkt verwendet eine private IP-Adresse für das Front-End, das auch als ILB-Endpunkt (Internal Load Balancer, interner Lastenausgleich) bezeichnet wird.

Hinweis

Application Gateway v1 wird eingestellt. Weitere Informationen finden Sie in der Ankündigung zur Einstellung von v1.
Weitere Informationen zum Konfigurieren eines v2-Anwendungsgateways mit einer privaten Front-End-IP-Adresse finden Sie unter Private Application Gateway-Bereitstellung.

Das Konfigurieren des Gateways mit einer privaten Front-End-IP-Adresse ist für interne Branchenanwendungen nützlich, die nicht für das Internet verfügbar gemacht werden. Es ist auch in einer Anwendung mit mehreren Ebenen hilfreich für die Dienste und Ebenen, die sich innerhalb einer Sicherheitsgrenze befinden und nicht für das Internet verfügbar gemacht werden, die aber dennoch Folgendes erfordern:

  • Roundrobin-Lastverteilung
  • Sitzungsbindungen
  • TLS-Abschluss (Transport Layer Security, zuvor SSL, Secure Sockets Layer)

Dieser Artikel führt Sie durch die Schritte zum Konfigurieren einer Standard v1 Application Gateway-Instanz mit einem ILB unter Verwendung des Azure-Portals.

Hinweis

Es wird empfohlen, das Azure Az PowerShell-Modul für die Interaktion mit Azure zu verwenden. Informationen zu den ersten Schritten finden Sie unter Installieren von Azure PowerShell. Informationen zum Migrieren zum Az PowerShell-Modul finden Sie unter Migrieren von Azure PowerShell von AzureRM zum Az-Modul.

Anmelden bei Azure

Melden Sie sich beim Azure-Portal an.

Erstellen eines Anwendungsgateways

Für die Kommunikation in Azure zwischen den von Ihnen erstellten Ressourcen ist ein virtuelles Netzwerk erforderlich. Erstellen Sie ein neues, oder verwenden Sie ein bereits vorhandenes virtuelles Netzwerk.

In diesem Beispiel erstellen Sie ein neues virtuelles Netzwerk. Sie können ein virtuelles Netzwerk zum gleichen Zeitpunkt erstellen wie das Anwendungsgateway. Application Gateway-Instanzen werden in separaten Subnetzen erstellt. Dieses Beispiel umfasst zwei Subnetze: eins für das Anwendungsgateway und eins für die Back-End-Server.

  1. Erweitern Sie das Portalmenü, und wählen Sie Ressource erstellen aus.

  2. Klicken Sie auf Netzwerk und dann in der Liste der ausgewählten Elemente auf Application Gateway.

  3. Geben Sie für das Anwendungsgateway den Namen myAppGateway und für die neue Ressourcengruppe den Namen myResourceGroupAG ein.

  4. Wählen Sie als Region die Option USA, Mitte aus.

  5. Wählen Sie als Dienstebene die Option Standard aus.

  6. Wählen Sie unter Virtuelles Netzwerk konfigurieren die Option Neu erstellen aus, und geben Sie dann die folgenden Werte für das virtuelle Netzwerk ein:

    • myVNet: Name des virtuellen Netzwerks
    • 10.0.0.0/16: Adressraum des virtuellen Netzwerks
    • myAGSubnet: Subnetzname
    • 10.0.0.0/24: Adressraum des Subnetzes
    • myBackendSubnet: Back-End-Subnetzname.
    • 10.0.1.0/24: Adressraum des Back-End-Subnetzes.

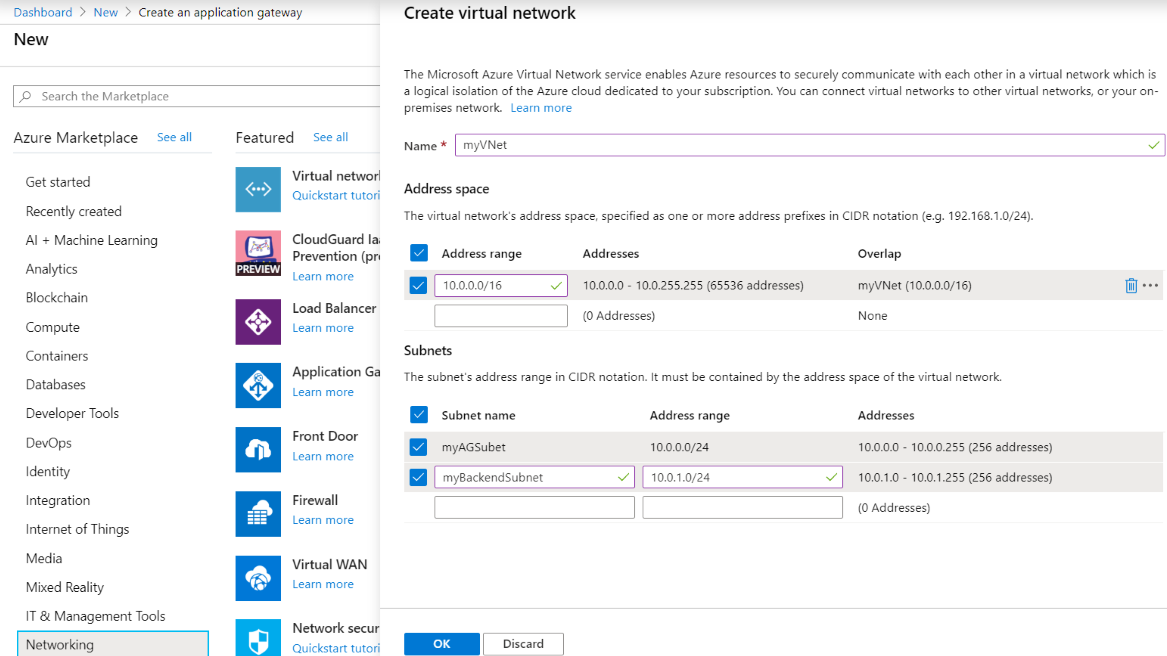

    Virtuelles Netzwerk erstellen

  7. Klicken Sie auf OK, um das virtuelle Netzwerk und die Subnetze zu erstellen.

  8. Wählen Sie Weiter: Front-Ends aus.

  9. Wählen Sie als Front-End-IP-Adresstyp die Option Privat aus.

    Standardmäßig handelt es sich hierbei um die Zuweisung dynamischer IP-Adressen. Die erste verfügbare Adresse des konfigurierten Subnetzes wird als Front-End-IP-Adresse zugewiesen.

    Hinweis

    Die Art der IP-Adresse (statisch oder dynamisch) kann nach der Zuordnung nicht mehr geändert werden.

  10. Wählen Sie Weiter: Back-Ends aus.

  11. Wählen Sie Back-End-Pool hinzufügen aus.

  12. Geben Sie als Namen den Wert appGatewayBackendPool ein.

  13. Wählen Sie für Back-End-Pool ohne Ziele hinzufügen den Wert Ja aus. Ziele werden später hinzugefügt.

  14. Wählen Sie Hinzufügen.

  15. Wählen Sie Weiter: Konfiguration aus.

  16. Wählen Sie unter Routingregeln den Eintrag Routingregel hinzufügen aus.

  17. Geben Sie als Regelnamen den Text Rrule-01 ein.

  18. Geben Sie als Listenernamen den Text Listener-01 ein.

  19. Wählen Sie als Front-End-IP die Option Privat aus.

  20. Übernehmen Sie für die restlichen Optionen die Standardwerte, und wählen Sie die Registerkarte Back-End-Ziele aus.

  21. Wählen Sie für Zieltyp den Wert Back-End-Pool aus, und wählen Sie dann appGatewayBackendPool aus.

  22. Wählen Sie als HTTP-Einstellung die Option Neu hinzufügen aus.

  23. Geben Sie als HTTP-Einstellungsnamen den Wert http-setting-01 ein.

  24. Wählen Sie für Back-End-Protokoll die Option HTTP aus.

  25. Geben Sie für Back-End-Port den Wert 80 ein.

  26. Übernehmen Sie die verbleibenden Standardwerte, und wählen Sie Hinzufügen aus.

  27. Wählen Sie auf der Seite Routingregel hinzufügen die Option Hinzufügen aus.

  28. Klicken Sie auf Weiter: Tags.

  29. Klicken Sie auf Weiter: Überprüfen + erstellen.

  30. Überprüfen Sie die Einstellungen auf der Seite „Zusammenfassung“, und klicken Sie dann auf Erstellen, um die Netzwerkressourcen und das Anwendungsgateway zu erstellen. Es kann einige Minuten dauern, bis das Anwendungsgateway erstellt wird. Warten Sie, bis die Bereitstellung erfolgreich abgeschlossen ist, bevor Sie mit dem nächsten Abschnitt fortfahren.

Hinzufügen eines Back-End-Pools

Der Back-End-Pool wird zum Weiterleiten von Anforderungen an die Back-End-Server verwendet, die die Anforderung verarbeiten. Das Back-End kann Netzwerkadapter, VM-Skalierungsgruppen, öffentliche IP-Adressen, interne IP-Adressen, vollqualifizierte Domänennamen (Fully Qualified Domain Names, FQDNs) und Back-Ends mit mehreren Mandanten (beispielsweise Azure App Service) umfassen. In diesem Beispiel verwenden Sie virtuelle Computer als Ziel-Back-End. Sie können entweder vorhandene virtuelle Computer verwenden oder neue erstellen. In diesem Beispiel erstellen Sie zwei VMs, die von Azure als Back-End-Server für das Anwendungsgateway verwendet werden.

Gehen Sie hierzu folgendermaßen vor:

  1. Erstellen Sie zwei neue virtuelle Computer (myVM und myVM2), die als Back-End-Server verwendet werden.
  2. Installieren von IIS auf den virtuellen Computern, um zu überprüfen, ob die Application Gateway-Instanz erfolgreich erstellt wurde
  3. Hinzufügen der Back-End-Server zum Back-End-Pool

Erstellen eines virtuellen Computers

  1. Wählen Sie Ressource erstellen.
  2. Wählen Sie Compute und dann Virtueller Computer aus.
  3. Geben Sie die folgenden Werte für den virtuellen Computer ein:
    • Wählen Sie Ihr Abonnement aus.
    • Wählen Sie unter Ressourcengruppe den Wert myResourceGroupAG aus.
    • Geben Sie unter VM-Name myVM ein.
    • Wählen Sie als Image den Wert Windows Server 2019 Datacenter aus.
    • Geben Sie einen gültigen Benutzernamen ein.
    • Geben Sie ein gültiges Kennwort ein.
  4. Übernehmen Sie die verbleibenden Standardwerte, und wählen Sie Weiter: Datenträger aus.
  5. Übernehmen Sie die Standardeinstellungen, und wählen Sie Weiter: Netzwerk aus.
  6. Stellen Sie sicher, dass als virtuelles Netzwerk myVNet und als Subnetz myBackendSubnet ausgewählt ist.
  7. Übernehmen Sie die verbleibenden Standardwerte, und wählen Sie Weiter: Management aus.
  8. Wählen Sie Deaktivieren aus, um die Startdiagnose zu deaktivieren.
  9. Klicken Sie auf Überprüfen + erstellen.
  10. Überprüfen Sie die Einstellungen auf der Seite „Zusammenfassung“, und wählen Sie dann Erstellen aus. Das Erstellen des virtuellen Computers kann ein paar Minuten dauern. Warten Sie, bis die Bereitstellung erfolgreich abgeschlossen ist, bevor Sie mit dem nächsten Abschnitt fortfahren.

Installieren von IIS

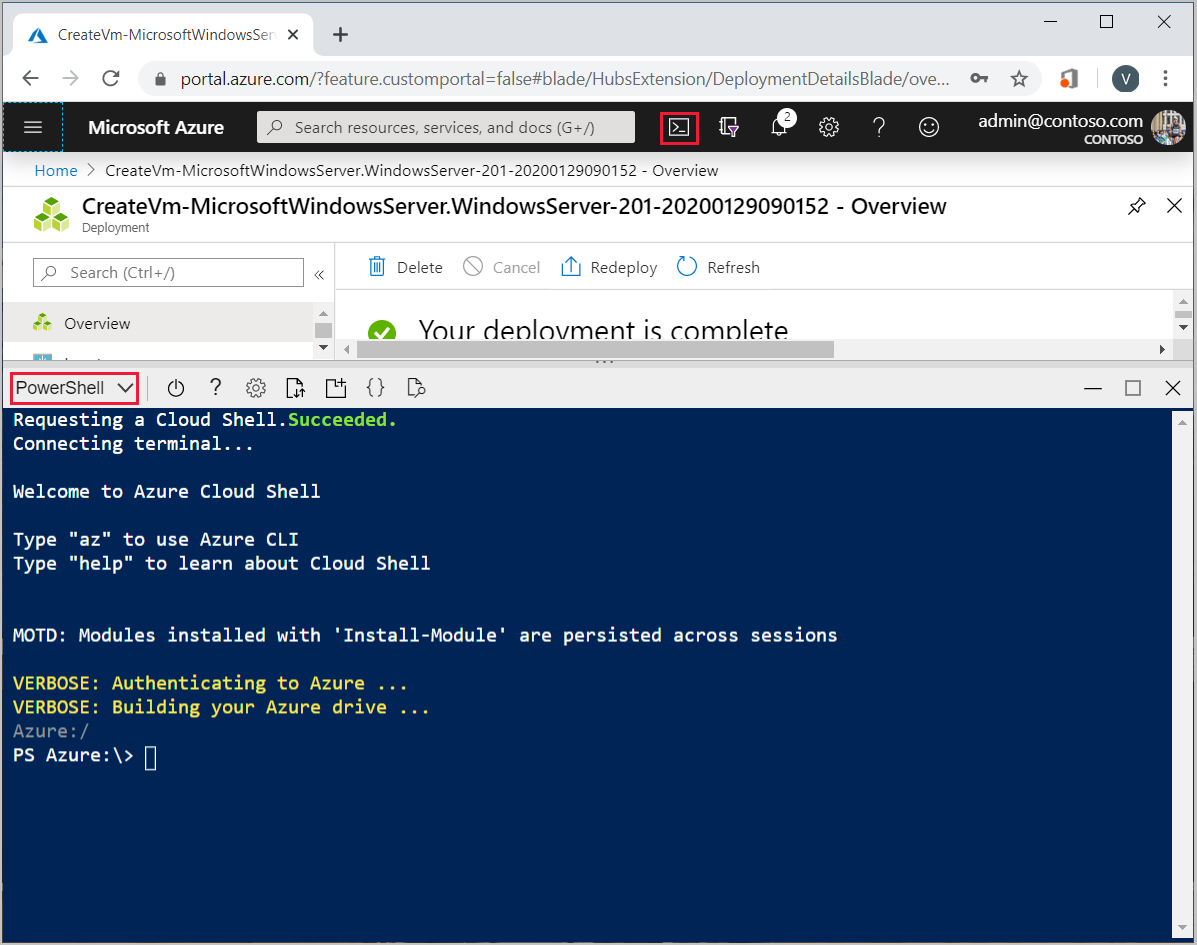

  1. Öffnen Sie die Cloud Shell, und vergewissern Sie sich, dass PowerShell festgelegt ist. Der Screenshot zeigt ein geöffnetes Azure Cloud Shell-Konsolenfenster, das PowerShell verwendet.

  2. Führen Sie den folgenden Befehl aus, um IIS auf dem virtuellen Computer zu installieren:

    Set-AzVMExtension `
     -ResourceGroupName myResourceGroupAG `
     -ExtensionName IIS `
     -VMName myVM `
     -Publisher Microsoft.Compute `
     -ExtensionType CustomScriptExtension `
     -TypeHandlerVersion 1.4 `
     -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
      -Location CentralUS

  3. Erstellen Sie einen zweiten virtuellen Computer, und installieren Sie IIS mithilfe der soeben ausgeführten Schritte. Verwenden Sie „VM2“ als VM-Name und für VMName in Set-AzVMExtension.

Hinzufügen von Back-End-Servern zu Back-End-Pools

  1. Wählen Sie Alle Ressourcen und dann myAppGateway aus.
  2. Wählen Sie Back-End-Pools und dann appGatewayBackendPool aus.
  3. Wählen Sie unter Zieltyp den Wert Virtueller Computer aus, und wählen Sie unter Ziel die myVM zugeordnete vNIC aus.

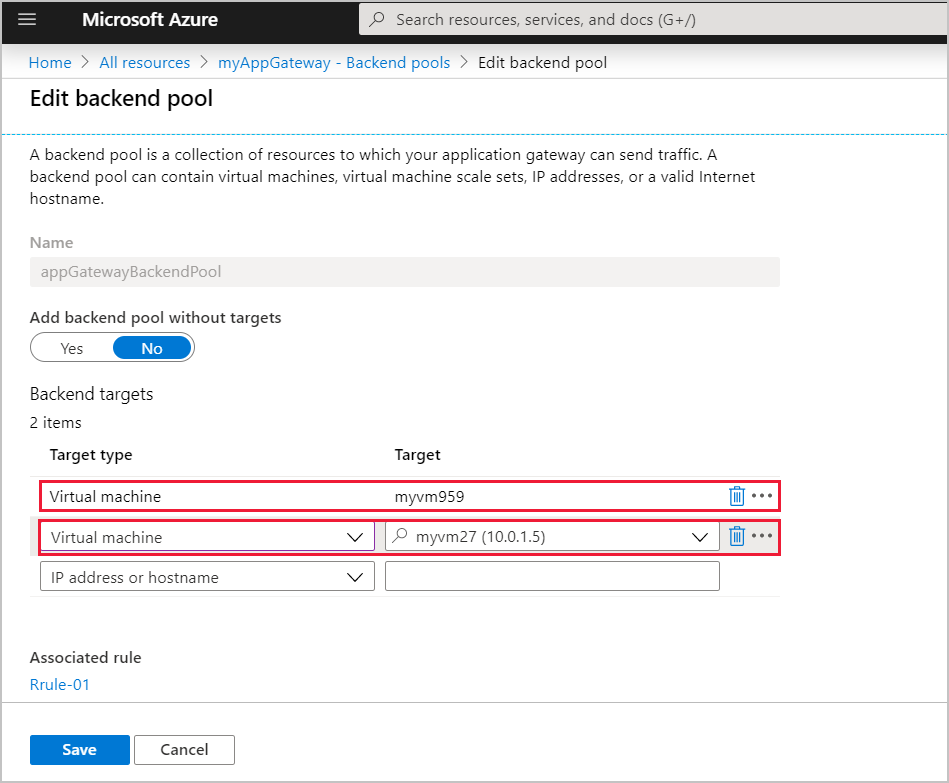

  4. Wiederholen Sie den Vorgang, um MyVM2 hinzuzufügen. Bereich Back-End-Pool bearbeiten mit hervorgehobenen Zieltypen und Zielen.
  5. Wählen Sie Speichern.

Erstellen einer Client-VM

Die Client-VM wird zum Herstellen einer Verbindung mit dem Back-End-Pool des Anwendungsgateways verwendet.

  • Erstellen Sie eine dritte VM anhand der vorherigen Schritte. Verwenden Sie „myVM3“ als VM-Name.

Testen der Application Gateway-Instanz

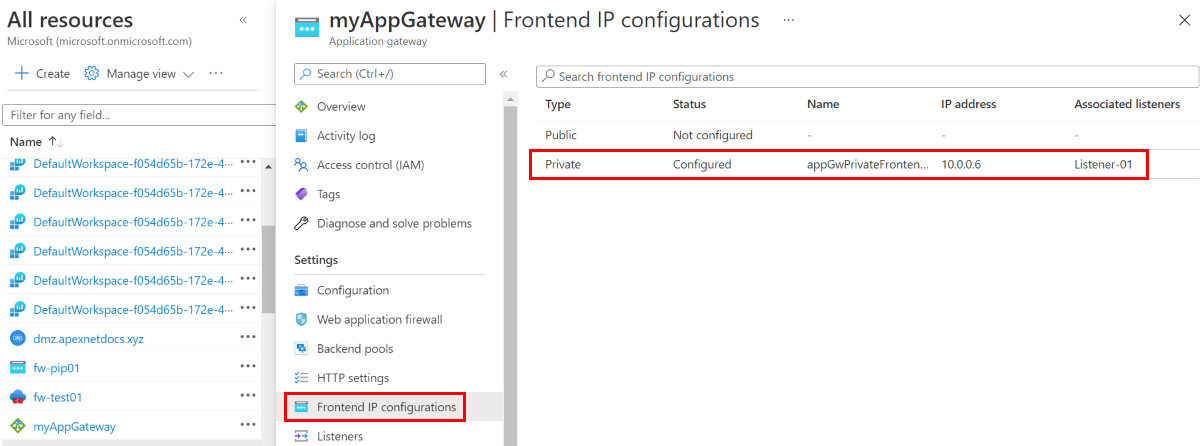

  1. Wählen Sie auf der Seite „myAppGateway“ die Option Front-End-IP-Konfigurationen aus, um die private IP-Adresse des Front-Ends zu notieren. Bereich Front-End-IP-Konfigurationen mit hervorgehobenem Privattyp.
  2. Kopieren Sie die private IP-Adresse, und fügen Sie sie auf „myVM3“ in die Adressleiste des Browsers ein, um auf den Back-End-Pool des Anwendungsgateways zuzugreifen.

Nächste Schritte

Informationen zum Überwachen der Integrität Ihres Back-End-Pools finden Sie unter Back-End-Integrität und Diagnoseprotokolle für Application Gateway.
