Konfigurieren und Anzeigen von Azure Kubernetes-Anwendungsnetzwerkmetriken (Vorschau)

Von Bedeutung

AKS-Vorschaufunktionen sind auf Selbstbedienungsbasis und freiwillig verfügbar. Vorschauversionen werden „im Istzustand“ und „wie verfügbar“ bereitgestellt und sind von den Service Level Agreements und der eingeschränkten Garantie ausgeschlossen. AKS-Vorschauversionen werden teilweise vom Kundensupport auf Grundlage der bestmöglichen Leistung abgedeckt. Daher sind diese Funktionen nicht für die Verwendung in der Produktion vorgesehen. Weitere Informationen finden Sie in den folgenden Supportartikeln:

• AKS-Unterstützungsrichtlinien
• Häufig gestellte Fragen zum Azure-Support

Das Azure Kubernetes-Anwendungsnetzwerk bietet umfassende Metriken für Ihre Workloads und die Azure Kubernetes Application Network-Datenebenenkomponenten (ZTunnel, Istio CNI und Waypoint) über Azure Monitor-Metriken. In diesem Artikel wird erläutert, wie Sie diese Metriken in Azure Monitor konfigurieren und anzeigen.

Einschränkungen

Steuerungsebenenmetriken werden derzeit nicht unterstützt. Datenebenenmetriken sind jedoch verfügbar, und Sie können sie verwenden, um die Integrität und Leistung Ihrer Workloads und Azure Kubernetes Application Network-Komponenten zu überwachen.

Datenebenenmetriken

Metriken der Datenebene umfassen Metriken aus Ihren Workloads/Anwendungen und dem appnet-system Namespace. Das Azure Kubernetes-Anwendungsnetzwerk bietet derzeit nur Unterstützung für Datenebenenmetriken.

Konfigurieren von Datenebenenmetriken

Arbeitsbereichskonfigurationsoptionen für Datenebenenmetriken

Wenn Sie die Prometheus-Metriksammlung für Azure Kubernetes Application Network-Membercluster aktivieren, haben Sie die folgenden Optionen für die Arbeitsbereichskonfiguration:

• Verwenden Sie einen vorhandenen Azure Monitor-Arbeitsbereich.
• Lassen Sie die Arbeitsbereichsressourcen-ID aus, und verwenden Sie den standardarbeitsbereich, der für Ihre Ressourcengruppe erstellt wurde.
• Erstellen Sie einen neuen Azure Monitor-Arbeitsbereich.

Aktivieren Sie die Sammlung von Datenebenenkennzahlen

Verwenden eines vorhandenen Azure Monitor-Arbeitsbereichs

1. Aktivieren Sie die Prometheus-Metriken-Sammlung auf Ihrem Azure Kubernetes Application Network-Mitgliedscluster, indem Sie den az aks update-Befehl verwenden und den --azure-monitor-workspace-resource-id-Parameter auf Ihre vorhandene Arbeitsbereichs-ID setzen. Wenn Azure Monitor-Metriken bereits in Ihrem Mitgliedscluster aktiviert sind, können Sie mit dem nächsten Schritt fortfahren.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


2. Erstellen und anwenden Sie die folgende ConfigMap im kube-system Namespace mithilfe des kubectl apply Befehls. Diese ConfigMap ermöglicht das Scraping von Ztunnel, Istio CNI, Waypoint und Ihrer Anwendung/Workloads.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. Fügen Sie Anmerkungen zu den Anwendungspods hinzu, die Sie entfernen möchten.

   • prometheus.io/scrape: "true" ist erforderlich, um anzugeben, dass der Pod entfernt werden soll.
   • prometheus.io/path optional verwendet wird, um den Pfad anzugeben, in dem Metriken gehostet werden. Wenn dieser Wert nicht angegeben wird, wird standardmäßig auf /metrics gesetzt.
   • prometheus.io/port optional verwendet wird, um den Port anzugeben, an dem Metriken gehostet werden. Ohne Angabe verwendet Prometheus die deklarierten Ports des Containers aus der Pod-Spezifikation. Für Container ohne deklarierte Ports erstellt Prometheus ein portfreies Ziel (nur IP), das eine ordnungsgemäße Neubezeichnungskonfiguration erfordert, um mit Portanmerkungen zu arbeiten. Es wird empfohlen, den Port explizit anzugeben, um ein zuverlässiges Scraping sicherzustellen.

   Im folgenden Beispiel werden Anmerkungen für einen Pod definiert, der Metriken hostet: <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Es kann einige Minuten dauern, bis die AMA-Metrik ReplicaSet diese Konfiguration lädt.

Verwenden des Standardarbeitsbereichs

1. Aktivieren Sie die Prometheus-Metriksammlung auf Ihrem Azure Kubernetes Application Network-Membercluster mithilfe des az aks update Befehls. Wenn Azure Monitor-Metriken bereits in Ihrem Mitgliedscluster aktiviert sind, können Sie mit dem nächsten Schritt fortfahren.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \


2. Erstellen und anwenden Sie die folgende ConfigMap im kube-system Namespace mithilfe des kubectl apply Befehls. Diese ConfigMap ermöglicht das Scraping von Ztunnel, Istio CNI, Waypoint und Ihrer Anwendung/Workloads.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


3. Fügen Sie Anmerkungen zu den Anwendungspods hinzu, die Sie entfernen möchten.

   • prometheus.io/scrape: "true" ist erforderlich, um anzugeben, dass der Pod entfernt werden soll.
   • prometheus.io/path optional verwendet wird, um den Pfad anzugeben, in dem Metriken gehostet werden. Wenn dieser Wert nicht angegeben wird, wird standardmäßig auf /metrics gesetzt.
   • prometheus.io/port optional verwendet wird, um den Port anzugeben, an dem Metriken gehostet werden. Ohne Angabe verwendet Prometheus die deklarierten Ports des Containers aus der Pod-Spezifikation. Für Container ohne deklarierte Ports erstellt Prometheus ein portfreies Ziel (nur IP), das eine ordnungsgemäße Neubezeichnungskonfiguration erfordert, um mit Portanmerkungen zu arbeiten. Es wird empfohlen, den Port explizit anzugeben, um ein zuverlässiges Scraping sicherzustellen.

   Im folgenden Beispiel werden Anmerkungen für einen Pod definiert, der Metriken hostet: <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Es kann einige Minuten dauern, bis die AMA-Metrik ReplicaSet diese Konfiguration lädt.

Erstellen eines neuen Azure Monitor-Arbeitsbereichs

1. Erstellen Sie einen neuen Azure Monitor-Arbeitsbereich mit dem az monitor account create Befehl.

   az monitor account create --name $AMW_NAME --resource-group $AKS_RG --location $LOCATION


2. Aktivieren Sie die Prometheus-Metriken-Sammlung auf Ihrem Azure Kubernetes Application Network-Mitgliedscluster, indem Sie den az aks update-Befehl verwenden und den --azure-monitor-workspace-resource-id-Parameter auf Ihre vorhandene Arbeitsbereichs-ID setzen.

   az aks update --enable-azure-monitor-metrics \
     --name $CLUSTER_NAME \
     --resource-group $AKS_RG \
     --azure-monitor-workspace-resource-id $WORKSPACE_ID


3. Erstellen und anwenden Sie die folgende ConfigMap im kube-system Namespace mithilfe des kubectl apply Befehls. Diese ConfigMap ermöglicht das Scraping von Ztunnel, Istio CNI, Waypoint und Ihrer Anwendung/Workloads.

   kubectl apply -f - <<EOF
   kind: ConfigMap
   apiVersion: v1
   metadata:
     name: ama-metrics-settings-configmap
     namespace: kube-system
   data:
     schema-version: v1
     config-version: ver1
     prometheus-collector-settings: |-
       cluster_alias = ""
       https_config = true
     default-scrape-settings-enabled: |-
       ztunnel = true
       istio-cni = true
     pod-annotation-based-scraping: |-
       podannotationnamespaceregex = ".*"
     default-targets-metrics-keep-list: |-
       ztunnel = ""
       istio-cni = ""
       minimalingestionprofile = true
     default-targets-scrape-interval-settings: |-
       ztunnel = "30s"
       istio-cni = "30s"
       podannotations = "30s"
     debug-mode: |-
       enabled = false
   EOF


4. Fügen Sie Anmerkungen zu den Anwendungspods hinzu, die Sie entfernen möchten.

   • prometheus.io/scrape: "true" ist erforderlich, um anzugeben, dass der Pod entfernt werden soll.
   • prometheus.io/path optional verwendet wird, um den Pfad anzugeben, in dem Metriken gehostet werden. Wenn dieser Wert nicht angegeben wird, wird standardmäßig auf /metrics gesetzt.
   • prometheus.io/port optional verwendet wird, um den Port anzugeben, an dem Metriken gehostet werden. Ohne Angabe verwendet Prometheus die deklarierten Ports des Containers aus der Pod-Spezifikation. Für Container ohne deklarierte Ports erstellt Prometheus ein portfreies Ziel (nur IP), das eine ordnungsgemäße Neubezeichnungskonfiguration erfordert, um mit Portanmerkungen zu arbeiten. Es wird empfohlen, den Port explizit anzugeben, um ein zuverlässiges Scraping sicherzustellen.

   Im folgenden Beispiel werden Anmerkungen für einen Pod definiert, der Metriken hostet: <pod IP>:15020/metrics

   prometheus.io/scrape: "true"
   prometheus.io/port: "15020"
   prometheus.io/path: "/metrics"


   Es kann einige Minuten dauern, bis die AMA-Metrik ReplicaSet diese Konfiguration lädt.

Datenebenenmetriken anzeigen

1. Navigieren Sie zum Azure Monitor-Arbeitsbereich im Azure-Portal, um die Metriken mithilfe von PromQL abzufragen.

2. Generieren Sie datenverkehr, und wählen Sie dann Abfragen aus den verfügbar gemachten Metriken aus, um Metriken anzuzeigen. Sie können z. B. die folgende Abfrage ausführen, um die Gesamtanzahl der anforderungen anzuzeigen, die per Waypoint verarbeitet werden:

   # ztunnel
   istio_xds_connection_terminations_total

   # waypoint
   istio_requests_total

   # istio-cni
   istio_cni_install_ready

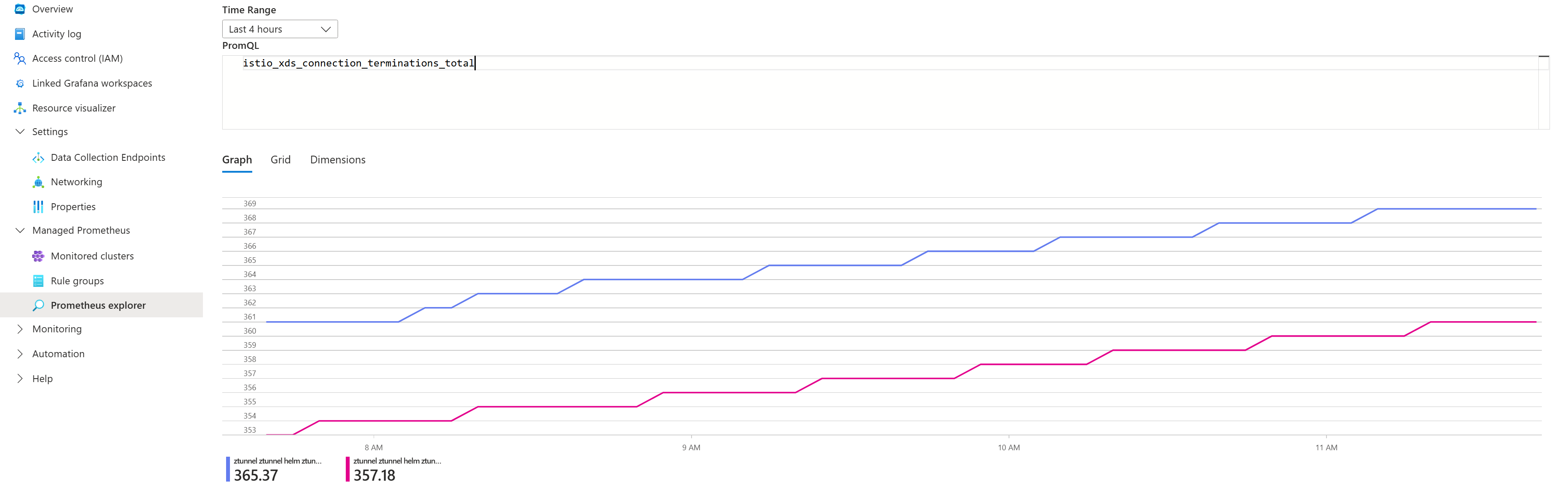

   Der folgende Screenshot zeigt Ergebnisse für die Beispielabfragen:



Liste der verfügbar gemachten Metriken

Bestandteil	Metriken offengelegt
ZTunnel	istio_build istio_xds_connection_terminations_total istio_xds_message_total istio_xds_message_bytes_total istio_tcp_connections_opened_total istio_tcp_connections_closed_total istio_tcp_received_bytes_total istio_tcp_sent_bytes_total istio_on_demand_dns istio_dns_requests_total istio_dns_upstream_requests istio_dns_upstream_failures istio_dns_upstream_request_duration_seconds workload_manager_active_proxy_count workload_manager_pending_proxy_count workload_manager_proxies_started_total workload_manager_proxies_stopped_total
Istio CNI	istio_cni_install_ready istio_cni_installs_total nodeagent_reconcile_events_total ztunnel_connected
Wegpunkt	istio_build istio_request_bytes_bucket istio_request_bytes_count istio_request_bytes_sum istio_request_duration_milliseconds_bucket istio_request_duration_milliseconds_count istio_request_duration_milliseconds_sum istio_requests_total istio_response_bytes_bucket istio_response_bytes_count istio_response_bytes_sum

Zugreifen auf Metriken direkt von Waypoint-Proxys

Neben den Istio-Anforderungs-/Antwortmetriken geben Waypoint-Proxys auch Envoy-Metriken aus.

• Um eine vollständige Liste der metriken zu finden, die von WayPoint ausgegeben werden, können Sie zu einem Waypoint-Proxy in Ihrem Namespace portieren und die Metriken mithilfe der folgenden Befehle auflisten:

  # Port-forward to waypoint proxy
  kubectl port-forward -n <namespace> deployment/waypoint 15020:15020 &

  # List metrics exposed by waypoint
  curl http://localhost:15020/stats/prometheus | grep -v '^#' | grep -v '^$' | awk -F'{' '{print $1}' | sort -u


Visualisieren von Metriken mit Grafana im Azure-Portal

1. Importieren Sie die Istio-Community-Dashboards.

2. Generieren Sie Datenverkehr für Ihren Mitgliedscluster, und navigieren Sie dann im Azure-Portal zu Ihrem Azure Monitor-Arbeitsbereich.

3. Wählen SieÜberwachungsdashboards> mit Grafana aus.

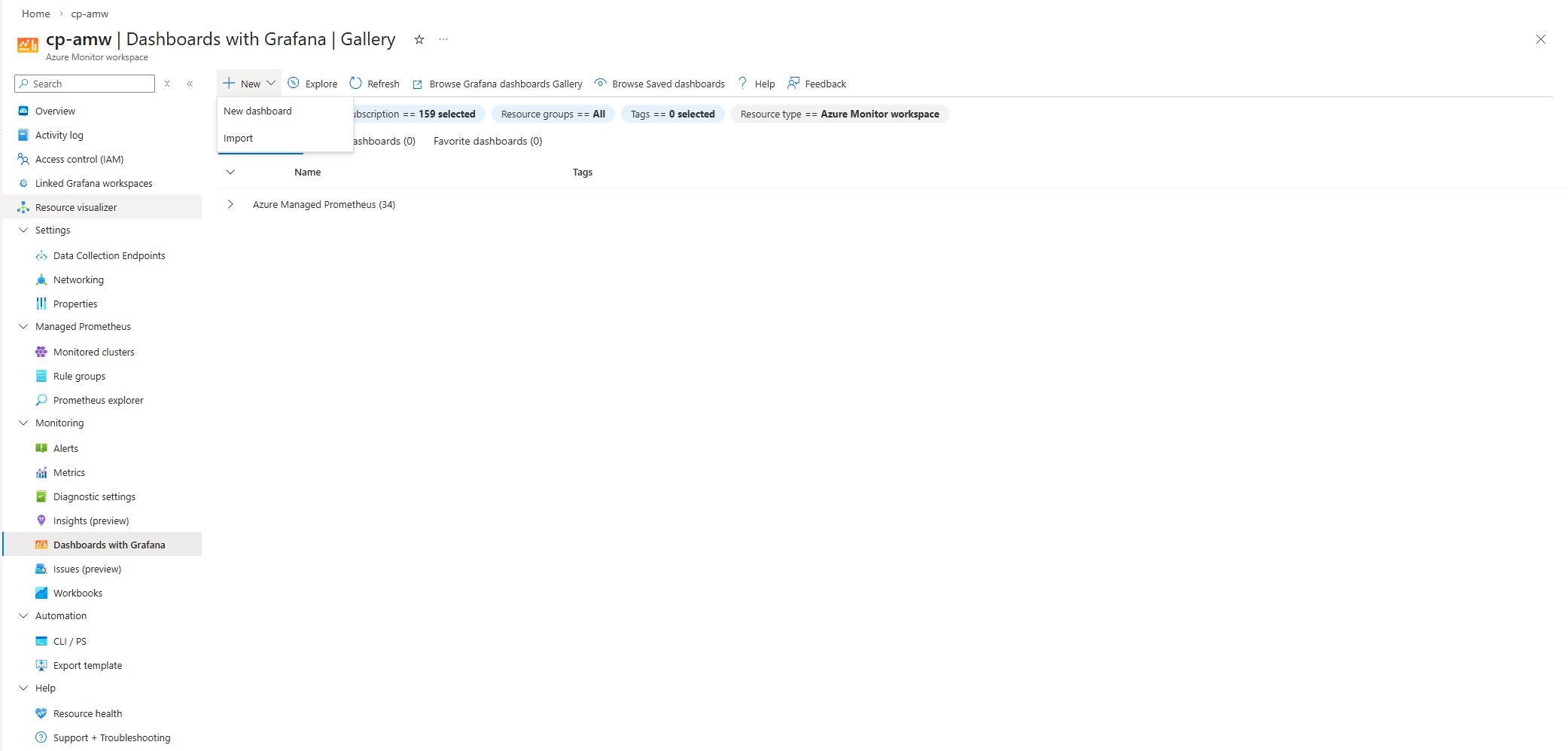

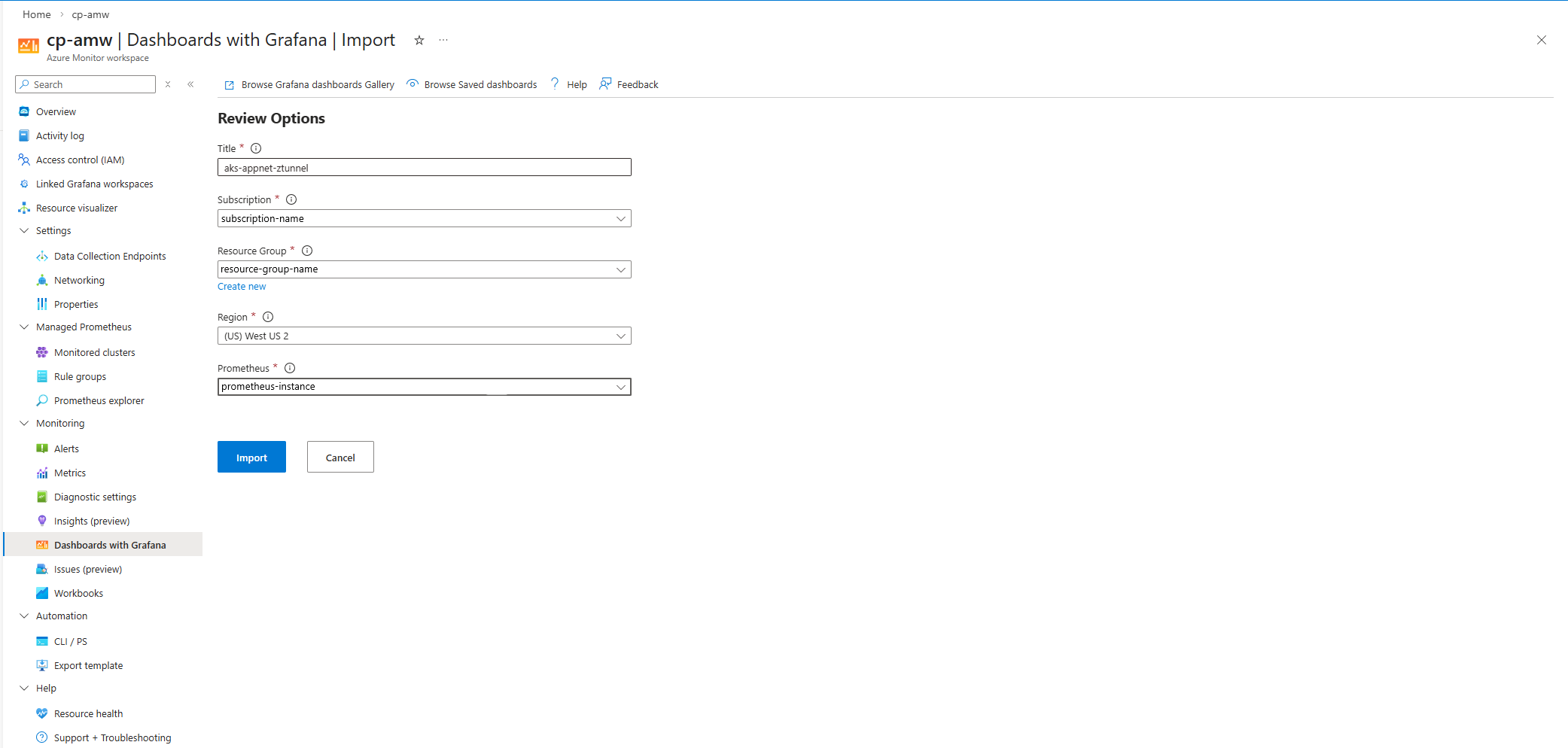

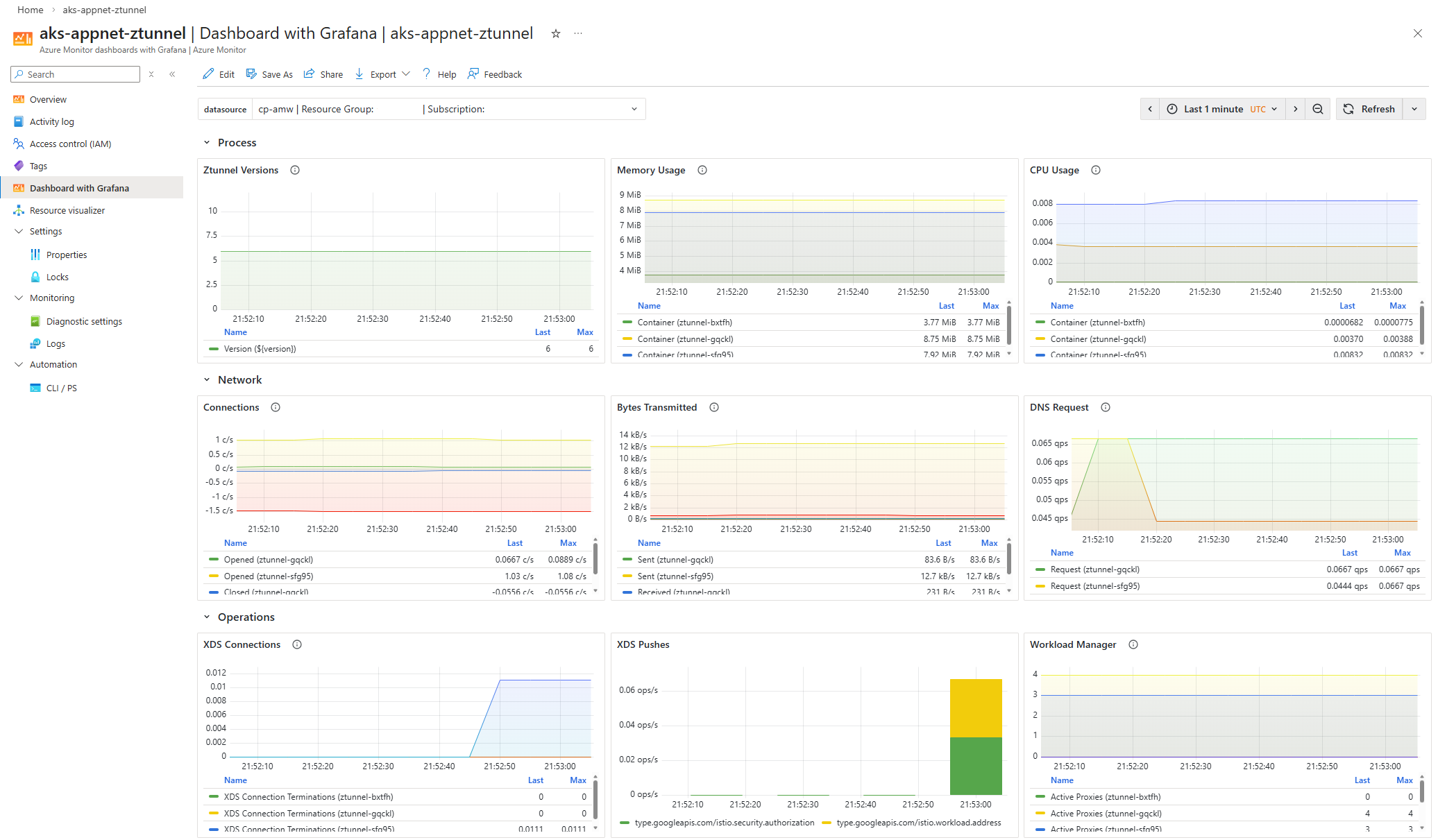

   Die folgenden Screenshots zeigen Beispiele für den Import des Istio Ztunnel-Dashboards:







Wenn Sie Azure Managed Grafana anstelle von Dashboards mit Grafana konfigurieren möchten, lesen Sie " Erstellen eines Azure Managed Grafana"-Arbeitsbereichs mithilfe der Azure CLI.
