HCX-Netzwerkerweiterung mit Hochverfügbarkeit

  • Artikel

VMware HCX ist eine Plattform für Anwendungsmobilität, die die Anwendungsmigration, die Workload-Rebalancing und die Geschäftskontinuität in Rechenzentren und Clouds vereinfacht.

Der HCX-Netzwerkerweiterungsdienst ermöglicht Layer 2-Konnektivität zwischen Standorten. Die HCX-Netzwerkerweiterung mit Hochverfügbarkeit schützt erweiterte Netzwerke vor Ausfällen von Netzwerkerweiterungsappliances am Quell- und Remotestandort.

HCX 4.3.0 oder höher ermöglicht die Hochverfügbarkeit der Netzwerkerweiterung. Die Netzwerkerweiterung mit Hochverfügbarkeit wird im Aktiv/Standby-Modus ausgeführt. In diesem Artikel erfahren Sie, wie Sie die HCX-Netzwerkerweiterung hohe Verfügbarkeit in der privaten Azure-Cloud konfigurieren.

Voraussetzungen

Für die Einrichtung der Netzwerkerweiterung mit Hochverfügbarkeit sind vier Netzwerkerweiterungsappliances erforderlich: zwei Geräte am Quellstandort und zwei Geräte am Remotestandort. Zusammen bilden diese beiden Paare die Hochverfügbarkeitsgruppe, die den Mechanismus für die Verwaltung der Netzwerkerweiterung mit Hochverfügbarkeit bildet. Geräte am selben Standort benötigen eine ähnliche Konfiguration und müssen Zugriff auf dieselben Ressourcen haben.

  • Für die Netzwerkerweiterung mit Hochverfügbarkeit ist eine HCX Enterprise-Lizenz erforderlich.
  • Im HCX-Computeprofil wird das Limit für Netzwerkerweiterungsappliances auf die zulässige Anzahl von Netzwerkerweiterungsappliances festgelegt. Das Limit für Azure VMware Solution wird automatisch auf unbegrenzt festgelegt.
  • Im HCX-Service Mesh wird die Anzahl der Erweiterungsappliances für Netzwerkerweiterungsappliances festgelegt, damit genügend Geräte für die Unterstützung der Netzwerkerweiterungsziele verfügbar sind, einschließlich Hochverfügbarkeitsgruppen für die Netzwerkerweiterung.

Bei der Service Mesh-Erstellung legen Sie die Anzahl der Geräte auf mindestens zwei fest. Für ein vorhandenes Service Mesh können Sie die Anzahl der Geräte bearbeiten und anpassen, um die erforderliche Anzahl von Geräten bereitzustellen.

  • Auf die für die Aktivierung der Hochverfügbarkeit ausgewählten Netzwerkerweiterungsappliances dürfen keine Netzwerke erweitert sein.
  • Zu Hochverfügbarkeitsgruppen können nur Netzwerkerweiterungsappliances, die auf HCX 4.3.0 oder höher aktualisiert wurden, hinzugefügt werden.
  • Weitere Informationen zu Voraussetzungen, Überlegungen und Einschränkungen von Netzwerkerweiterungen mit Hochverfügbarkeit finden Sie in diesem Artikel.

Aktivieren der Hochverfügbarkeit

Führen Sie die folgenden Schritte aus, um Hochverfügbarkeit zu aktivieren, Hochverfügbarkeitsgruppen zu erstellen sowie die verfügbaren Hochverfügbarkeitsrollen und -optionen anzuzeigen.

  1. Melden Sie sich mit der HCX-Manager-Benutzeroberfläche an. Dazu haben Sie folgende Möglichkeiten:

    1. cloudadmin@vsphere.local.
    2. HCX-Benutzeroberfläche über das vCenter HCX-Plug-In.

  2. Navigieren Sie zu Infrastructure und dann zu Interconnect.

  3. Wählen Sie Service Mesh und dann View Appliances aus.

  4. Wählen Sie Appliances in den Optionen der Registerkarte Interconnect aus.

    1. Überprüfen Sie die Netzwerkappliance, für die Sie Hochverfügbarkeit aktivieren möchten, und wählen Sie Activate High Availability aus.

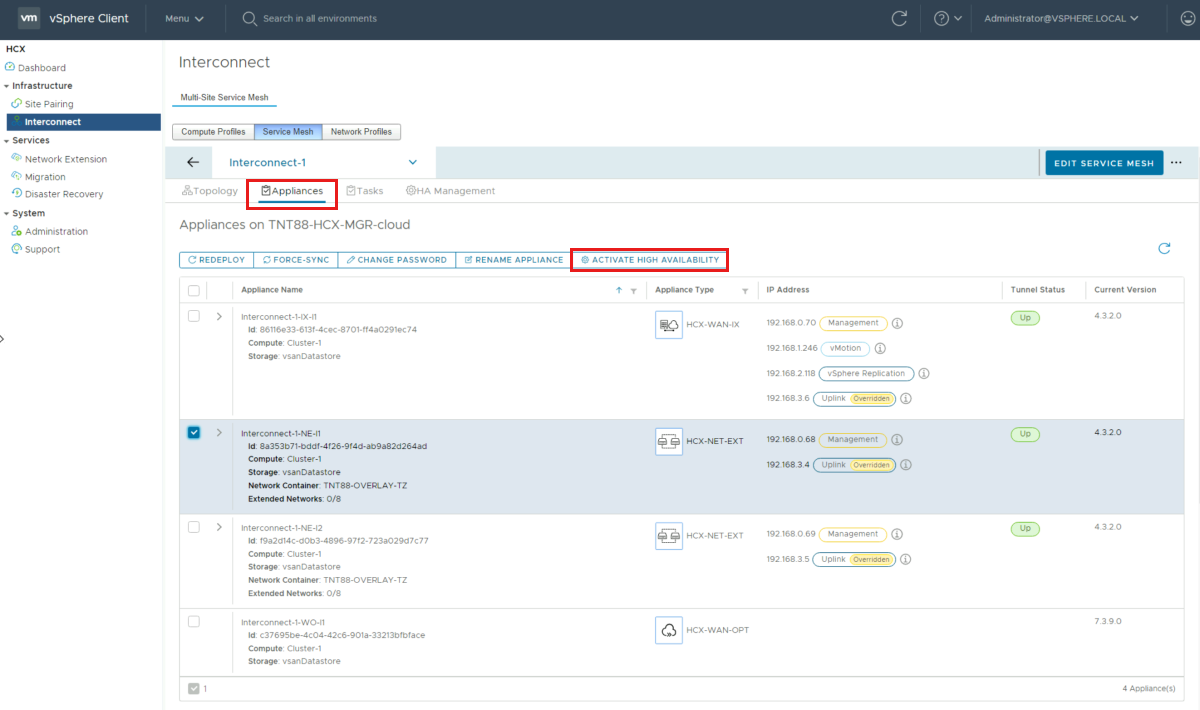

    screenshot of the appliances tab with a list of appliances you can choose from to activate high availability.

  5. Bestätigen Sie den Vorgang, indem Sie Activate HA auswählen.

    1. Durch Aktivierung der Hochverfügbarkeit wird der Prozess zum Erstellen einer Hochverfügbarkeitsgruppe eingeleitet. Der Prozess wählt automatisch einen Hochverfügbarkeitspartner aus den verfügbaren Netzwerkerweiterungsappliances aus.

  6. Nachdem die Hochverfügbarkeitsgruppe erstellt wurde, Active und Standby als HA Role für die lokale und Remoteappliance angezeigt.

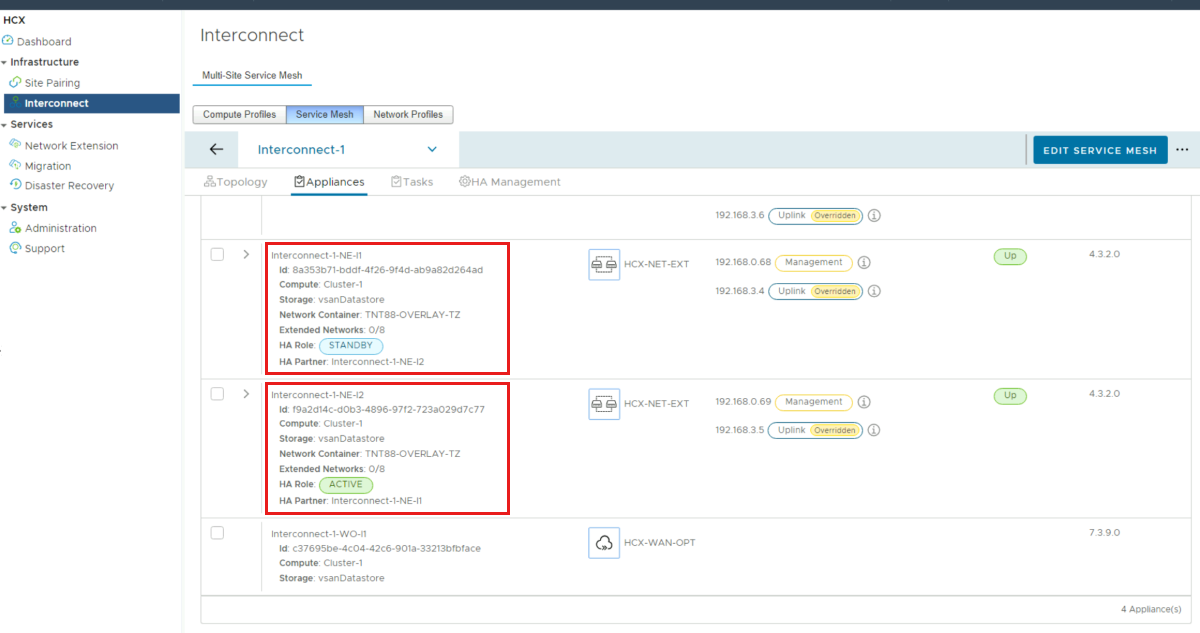

    screenshot of the active and standby roles that are assigned to the local and remote appliances.

  7. Wählen Sie HA Management in den Optionen der Registerkarte Interconnect aus, um die Details der Hochverfügbarkeitsgruppe und die verfügbaren Optionen anzuzeigen: Manual failover, Deactivate, Redeploy und Force Sync.

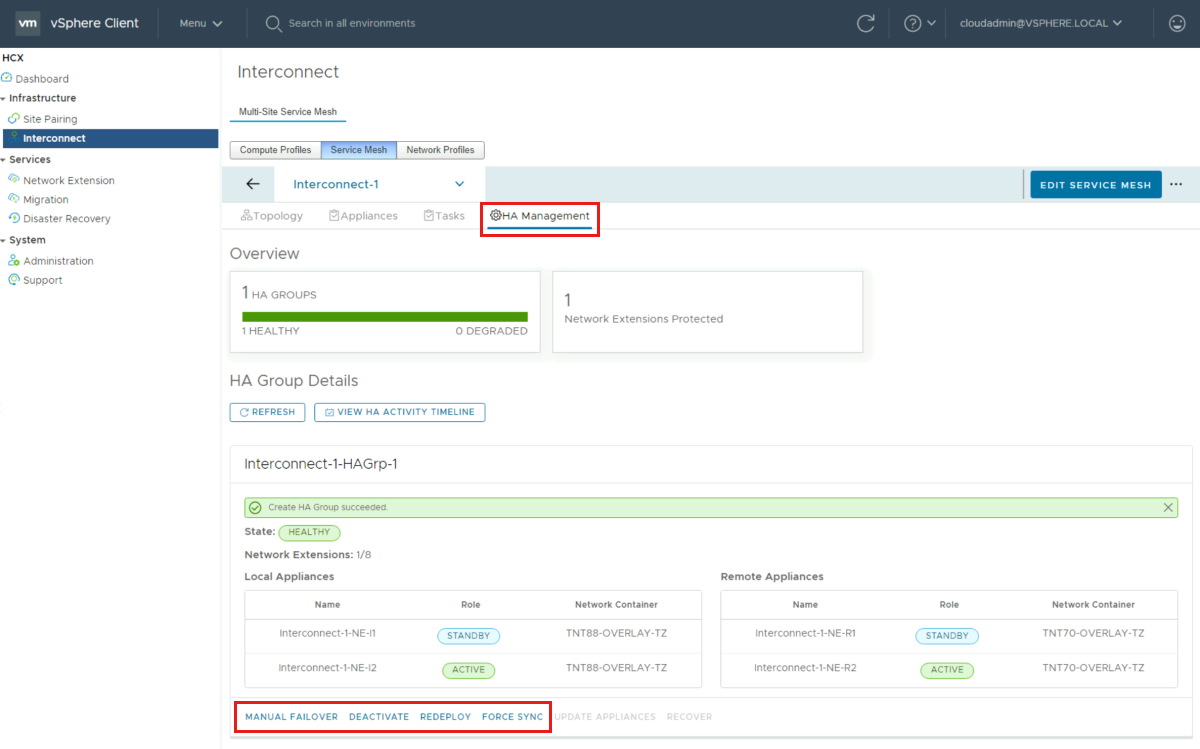

    screenshot of the high availability management tab with high availability group details and available options.

Erweitern des Netzwerks mithilfe der Hochverfügbarkeitsgruppe des Netzwerks

  1. Suchen Sie Services im linken Navigationsbereich, und wählen Sie Network Extension aus.

  2. Wählen Sie Create a Network Extension aus.

  3. Wählen Sie das gewünschte Netzwerk und dann Next aus.

  4. Geben Sie in obligatorischen Feldern die Gateway-IP-Adresse im CIDR-Format an, wählen Sie die HA-Gruppe unter Erweiterungsgeräte aus (erstellt im vorherigen Schritt), und wählen Sie "Absenden" aus, um das Netzwerk zu erweitern.

  5. Nachdem das Netzwerk erweitert wurde, werden unter Extension Appliances die Erweiterungsdetails und die Hochverfügbarkeitsgruppe angezeigt.

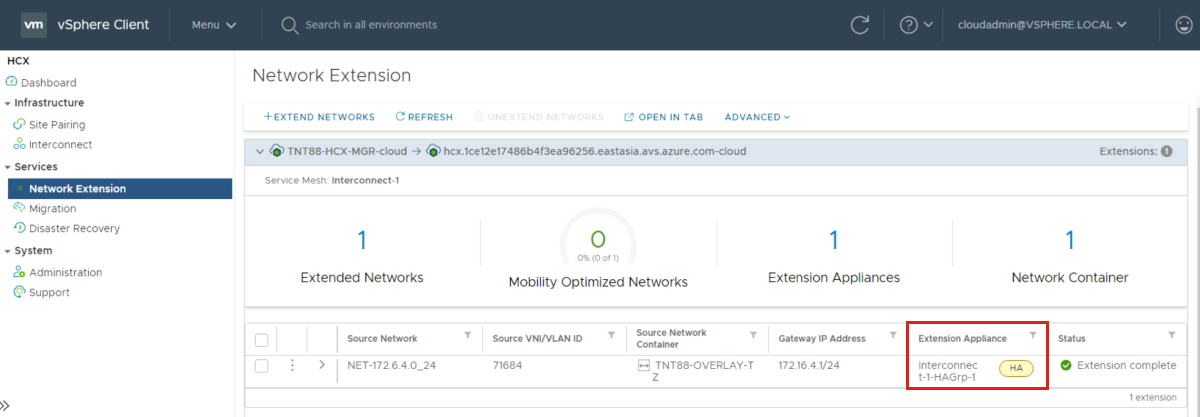

    screenshot of the extension appliance details and high availability group.

  6. Um virtuelle Computer (VMs) zu migrieren, navigieren Sie zu Services, und wählen Sie Migration aus.

    1. Wählen Sie Migrate im Fenster Migration aus, um den Assistenten für die Workloadmobilität zu starten.

  7. Ergänzen bzw. ändern Sie die Details in Workload Mobility je nach Bedarf, und wählen Sie dann Validate aus.

  8. Wählen Sie nach der Überprüfung Go aus, um die Migration mit dem erweiterten Netzwerk zu starten.

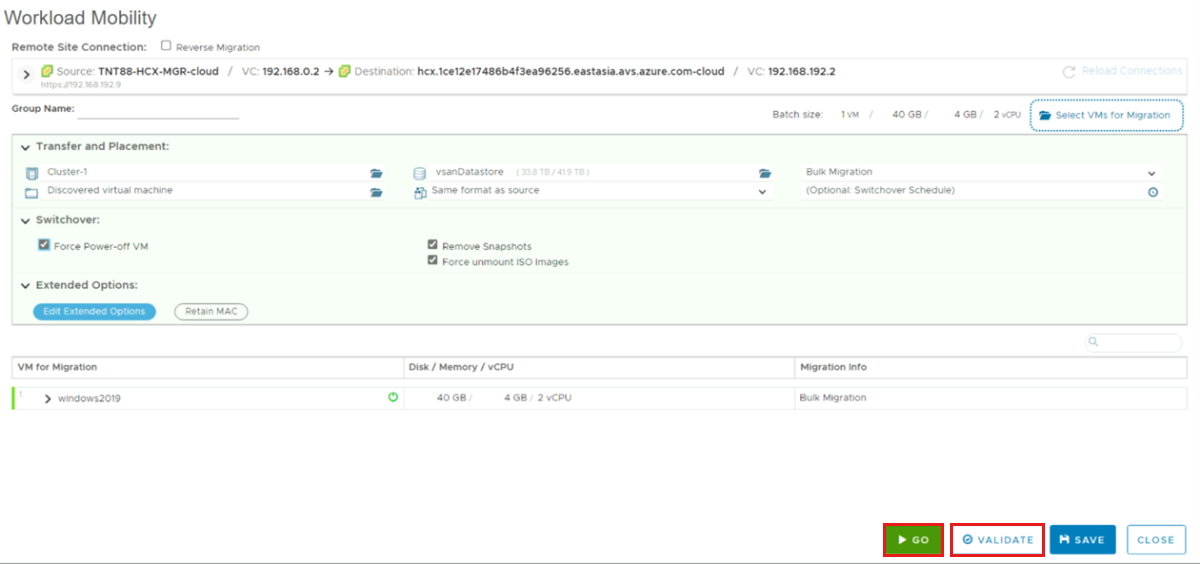

    screenshot of the workload mobility page to edit details, validate them, and migrate using extended network.

Nächste Schritte

Nachdem Sie nun erfahren haben, wie Sie HCX-Netzwerkerweiterung hochverfügbarkeit (HA) konfigurieren und erweitern, verwenden Sie die folgende Ressource, um mehr über die Verwaltung der HCX-Netzwerkerweiterung HA zu erfahren.

Verwalten der Netzwerkerweiterung mit Hochverfügbarkeit
