Definieren von Netzwerkverschlüsselungsanforderungen

  • Artikel

In diesem Abschnitt werden wichtige Empfehlungen zum Einrichten der Netzwerkverschlüsselung zwischen der lokalen Umgebung und Azure sowie über Azure-Regionen hinweg behandelt.

Überlegungen zum Entwurf

  • Kosten und verfügbare Bandbreite sind umgekehrt proportional zur Länge des Verschlüsselungstunnels zwischen Endpunkten.

  • Die Azure Virtual Network-Verschlüsselung verbessert in Azure vorhandene Funktionen für die Datenverschlüsselung während der Übertragung und ermöglicht eine nahtlose Verschlüsselung und Entschlüsselung des Datenverkehrs zwischen virtuellen Computern (VMs) und VM-Skalierungsgruppen.

  • Wenn Sie mit VPN eine Verbindung mit Azure herstellen, wird der Datenverkehr über das Internet über IPsec-Tunnel (IP Security) verschlüsselt.

  • Bei Verwendung von Azure ExpressRoute mit privatem Peering wird Datenverkehr derzeit nicht verschlüsselt.

  • Es ist möglich, eine Site-to-Site-VPN-Verbindung über privates ExpressRoute-Peering zu konfigurieren.

  • Sie können die Verschlüsselung Media Access Control Security (MACsec) auf ExpressRoute Direct anwenden, um eine Netzwerkverschlüsselung zu erreichen.

  • Wenn Azure-Datenverkehr zwischen Rechenzentren (außerhalb physischer Grenzen, die nicht von Microsoft oder im Auftrag von Microsoft kontrolliert werden) fließt, wird auf der zugrunde liegenden Netzwerkhardware eine MACsec-Verschlüsselung für die Sicherungsschicht verwendet. Dies gilt für den Datenverkehr zwischen durch Peering verknüpften virtuellen Netzwerken.

Entwurfsempfehlungen

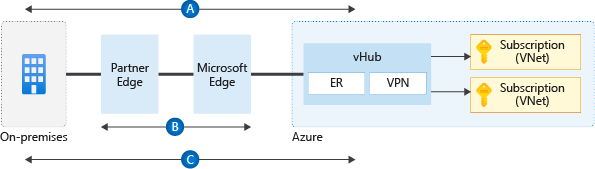

Diagramm mit den Datenflüssen bei der Verschlüsselung

Abbildung 1: Verschlüsselungsabläufe

  • Beim Einrichten von VPN-Verbindungen von einer lokalen Umgebung über VPN-Gateways mit Azure wird Datenverkehr auf einer Protokollebene durch IPsec-Tunnel verschlüsselt. Dies wird im obigen Diagramm in Datenfluss A veranschaulicht.

  • Wenn Sie den Datenverkehr zwischen virtuellen Computern im selben virtuellen Netzwerk oder in regionalen oder globalen virtuellen Netzwerken mit Peering verschlüsseln müssen, verwenden Sie Virtual Network-Verschlüsselung.

  • Konfigurieren Sie bei Verwendung von ExpressRoute Direct MACsec, um Datenverkehr auf Ebene 2 zwischen den Routern Ihrer Organisation und MSEE zu verschlüsseln. Dies wird im Diagramm in Datenfluss B veranschaulicht.

  • In Virtual WAN-Szenarios, bei denen MACsec keine Option darstellt (z. B. keine Verwendung von ExpressRoute Direct), verwenden Sie ein Virtual WAN-VPN Gateway, um IPsec-Tunnel über privates ExpressRoute-Peering einzurichten. Dies wird im Diagramm in Datenfluss C veranschaulicht.

  • Bei Szenarios ohne Virtual WAN, in denen MACsec keine Option ist (z. B. keine Verwendung von ExpressRoute Direct), gibt es nur die folgenden Optionen:

  • Wenn native Azure-Lösungen (wie in den Datenflüssen B und C im Diagramm dargestellt) Ihren Anforderungen nicht entsprechen, verwenden Sie Partner-NVAs in Azure, um den Datenverkehr über das private ExpressRoute-Peering zu verschlüsseln.
