Tutorial: Installieren von Azure Stack Edge Mini R

Artikel
11/10/2023

In diesem Tutorial erfahren Sie, wie Sie ein physisches Azure Stack Edge Mini R-Gerät installieren. Im Rahmen der Installation muss das Gerät verkabelt werden.

Die Installation kann bis zu 30 Minuten dauern.

In diesem Tutorial lernen Sie Folgendes:

Untersuchen des Geräts
Verkabeln des Geräts

Voraussetzungen

Für die Installation eines physischen Geräts wird Folgendes vorausgesetzt:

Für die Azure Stack Edge-Ressource

Stellen Sie Folgendes sicher, bevor Sie beginnen:

Sie haben alle Schritte des Tutorials Vorbereiten der Bereitstellung von Azure Stack Edge Mini R ausgeführt.
- Sie haben eine Azure Stack Edge-Ressource für die Bereitstellung Ihres Geräts erstellt.
- Sie haben den Aktivierungsschlüssel zum Aktivieren Ihres Geräts mit der Azure Stack Edge-Ressource erstellt.

Für das physische Azure Stack Edge Mini R-Gerät

Führen Sie folgende Schritte aus, bevor Sie ein Gerät bereitstellen:

Achten Sie darauf, dass das Gerät sicher auf einer flachen, stabilen und ebenen Arbeitsfläche liegt.
Vergewissern Sie sich, dass der geplante Aufstellungsort über Folgendes verfügt:
- Standardmäßig unabhängige Wechselstromversorgung. ODER:
- Rack-PDU (Power Distribution Unit)

Für das Netzwerk im Datencenter

Vorbereitungen

Machen Sie sich mit den Netzwerkanforderungen für die Bereitstellung von Azure Stack Edge Mini R vertraut, und konfigurieren Sie das Netzwerk des Rechenzentrums entsprechend. Weitere Informationen finden Sie im Abschnitt mit den Azure Stack Edge-Netzwerkanforderungen.
Vergewissern Sie sich, dass die Internetbandbreite mindestens 20 MBit/s beträgt, damit das Gerät optimal funktioniert.

Untersuchen des Geräts

Dieses Gerät wird als einzelne Einheit ausgeliefert. Führen Sie die folgenden Schritte aus, um das Gerät auszupacken.

Legen Sie den Karton auf einen flachen, ebenen Untergrund.
Überprüfen Sie das Behältnis des Geräts auf Beschädigungen. Öffnen Sie das Behältnis, und überprüfen Sie das Gerät. Sollte das Behältnis oder das Gerät beschädigt sein, wenden Sie sich an den Microsoft-Support, um zu überprüfen, ob das Gerät funktionsfähig ist.
Vergewissern Sie sich nach dem Öffnen des Behältnisses, dass Folgendes vorhanden ist:
- Ein tragbares Azure Stack Edge Mini R-Gerät mit seitlich angebrachten Dämpfern
- Ein Akku und die auf der Geräterückseite angebrachte Abdeckung
- Ein Netzkabel, um den Akku mit einer Stromquelle zu verbinden

Sollten Sie nicht alle oben aufgeführten Teile erhalten haben, wenden Sie sich an den Azure Stack Edge-Support. Im nächsten Schritt wird Ihr Gerät verkabelt.

Verkabeln des Geräts

In diesem Abschnitt erfahren Sie, wie Sie Ihr Azure Stack Edge-Gerät an die Stromversorgung und an das Netzwerk anschließen.

Bevor Sie mit der Verkabelung Ihres Geräts beginnen, benötigen Sie Folgendes:

Ihr physisches Azure Stack Edge Mini R-Gerät am Installationsort
Ein Netzkabel
Mindestens ein Netzwerkkabel (1 GbE, RJ45) zum Anschließen an die Verwaltungsschnittstelle. Das Gerät verfügt über zwei 1-GbE-Netzwerkschnittstellen: eine für die Verwaltung und eine für Daten.
Ein SFP+-Kabel (10 GbE) für jede zu konfigurierende Datennetzwerkschnittstelle. Mindestens eine Datennetzwerkschnittstelle (PORT 3 oder PORT 4) muss mit dem Internet verbunden sein und über Azure-Konnektivität verfügen.

Wir empfehlen dringend die Verwendung des leistungsstärksten SFP+-Kupfertransceivers (10 GBit/s). Kompatible Glasfasertransceiver können zwar verwendet werden, wurden aber noch nicht getestet. Weitere Informationen finden Sie unter Spezifikationen für Transceiver und Kabel für Azure Stack Edge Mini R.
Zugang zu einer PDU (Power Distribution Unit) (empfohlen)

Hinweis

Wenn Sie nur eine einzelne Datennetzwerkschnittstelle nutzen, sollten Sie eine 10-GbE-Netzwerkschnittstelle wie „PORT 3“ oder „PORT 4“ verwenden, um Daten an Azure zu senden.
Aus Leistungsgründen und für die Verarbeitung großer Datenmengen empfiehlt es sich, alle Datenports zu verwenden.
Das Azure Stack Edge-Gerät sollte mit dem Rechenzentrumsnetzwerk verbunden sein, um Daten von Datenquellservern erfassen zu können.

Azure Stack Edge-Gerät:

Auf der Vorderseite des Geräts befindet sich ein SSD-Träger.
- In dem Einschub des Geräts befindet sich ein einzelner SSD-Datenträger.
- Außerdem verfügt das Gerät über eine CFX-Karte, die als Speicher für den Betriebssystemdatenträger fungiert.
Auf der Vorderseite befinden sich Netzwerkschnittstellen und das WLAN-Modul.
- Zwei RJ-45-Netzwerkschnittstellen mit 1 GbE (PORT 1 und PORT 2 auf der lokalen Benutzeroberfläche des Geräts)
- Zwei SFP+-Netzwerkschnittstellen mit 10 GbE (PORT 3 und PORT 4 auf der lokalen Benutzeroberfläche des Geräts)
- Ein WLAN-Port mit angeschlossenem WLAN-Transceiver
Hinweis

Auf Azure Stack Edge 2309 und höher ist die WLAN-Funktionalität für Azure Stack Edge Mini R veraltet. WLAN wird auf dem Azure Stack Edge Mini R-Gerät nicht mehr unterstützt.
Auf der Vorderseite befindet sich auch ein Ein-/Aus-Schalter.
Auf der Rückseite befinden sich ein Akku und eine am Gerät angebrachte Abdeckung.

Gehen Sie wie folgt vor, um Ihr Gerät an die Stromversorgung und an das Netzwerk anzuschließen:

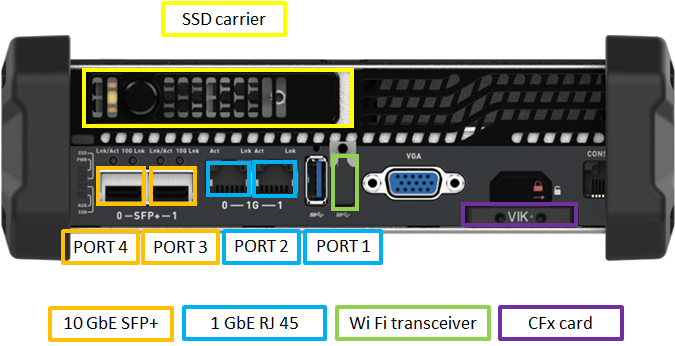

Machen Sie sich mit den verschiedenen Netzwerk- und Speicherkomponenten auf der Vorderseite Ihres Geräts vertraut.
Der Ein-/Aus-Schalter befindet sich links unten auf der Vorderseite des Geräts.

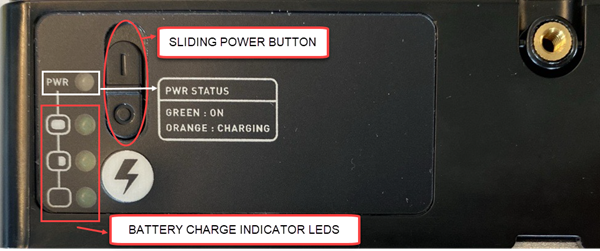

Der Akku ist mit der Rückseite des Geräts verbunden. Am Akku befindet sich ein zweiter Ein-/Aus-Schalter.

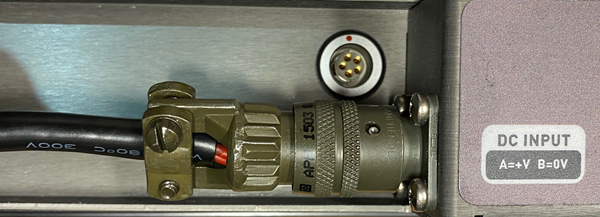

Verbinden Sie ein Ende des Netzkabels mit dem Akku und das andere mit der Steckdose.

Im reinen Akkubetrieb (also ohne Verbindung mit der Stromversorgung) müssen sich sowohl der Ein-/Aus-Schalter auf der Vorderseite als auch der Schalter am Akku in der Position „ON“ (EIN) befinden. Ist der Akku mit einer Stromquelle verbunden, sollte sich nur der Ein-/Aus-Schalter auf der Vorderseite des Geräts in der Position „ON“ (EIN) befinden.
Schalten Sie das Gerät durch Drücken des Ein-/Aus-Schalters auf der Vorderseite ein.

Hinweis

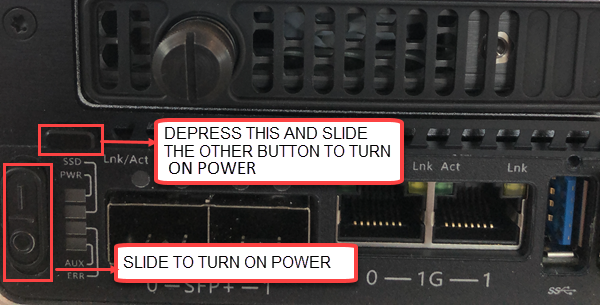

Wenn Sie die Stromversorgung für das Gerät ein- oder ausschalten möchten, müssen Sie den schwarzen Knopf über dem Ein-/Aus-Schalter drücken und den Schalter in die Position „ON“ (EIN) bzw. „OFF“ (AUS) bringen.

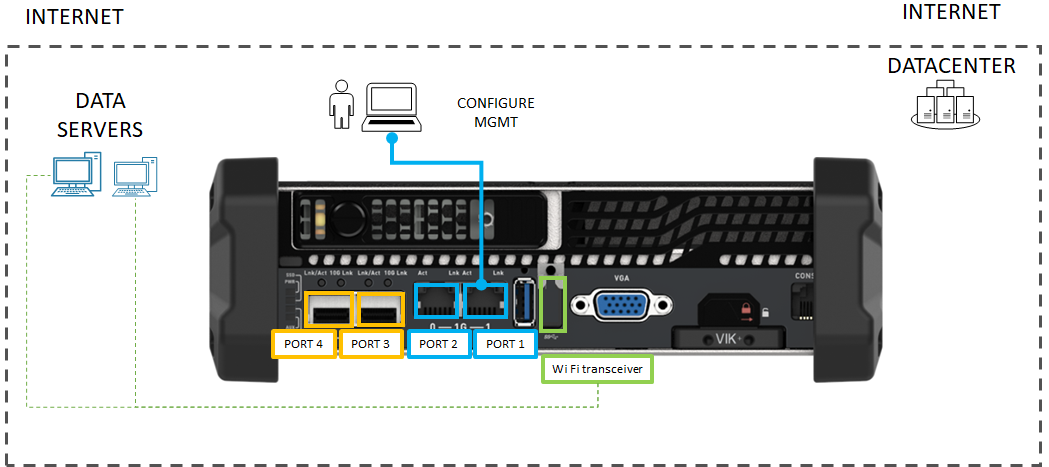

Wenn Sie WLAN für dieses Gerät konfigurieren möchten, verwenden Sie das folgende Verkabelungsdiagramm:
- Verbinden Sie die 1-GbE-Netzwerkschnittstelle „PORT 1“ mit dem Computer, der zum Konfigurieren des physischen Geräts verwendet wird. „PORT 1“ ist die dedizierte Verwaltungsschnittstelle.

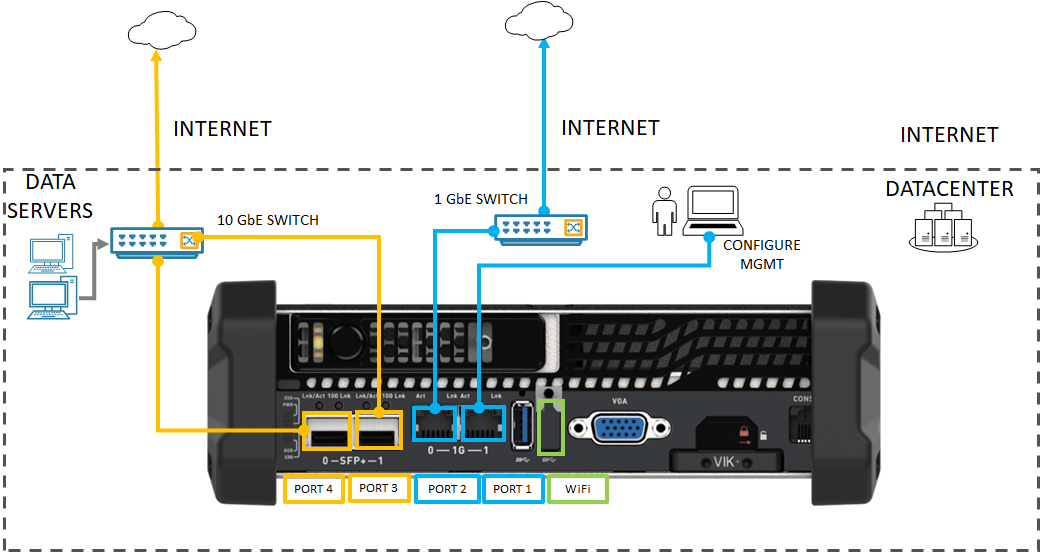

Orientieren Sie sich bei Verwendung einer kabelgebundenen Konfiguration des Geräts an das folgende Diagramm:
- Verbinden Sie die 1-GbE-Netzwerkschnittstelle „PORT 1“ mit dem Computer, der zum Konfigurieren des physischen Geräts verwendet wird. „PORT 1“ ist die dedizierte Verwaltungsschnittstelle.
- Verbinden Sie mindestens einen der Ports 2, 3 oder 4 mit dem Datencenternetzwerk/Internet.
  - Wenn Sie sich für „PORT 2“ entscheiden, verwenden Sie das RJ45-Netzwerkkabel.
  - Verwenden Sie für die 10-GbE-Netzwerkschnittstellen die SFP+-Kupferkabel.
Hinweis

Die Verwendung von USB-Ports zum Anschluss externer Geräte, einschließlich Tastaturen und Monitore, wird für Azure Stack Edge-Geräte nicht unterstützt.
