YS-Techsystems YS-FIT2 (Robust)

  • Artikel

In diesem Artikel wird die Bereitstellung der YS-Techsystems YS-FIT2-Appliance und deren Installation für OT-Sensoren beschrieben.

Appliance-Eigenschaft Details
Hardwareprofil L100
Leistung Maximale Bandbreite: 10 MBit/s
Maximale Anzahl Geräte: 100
Physische Spezifikationen Montage: DIN/VESA
Ports: 2x RJ45
Status Unterstützt; als vorkonfiguriert verfügbar

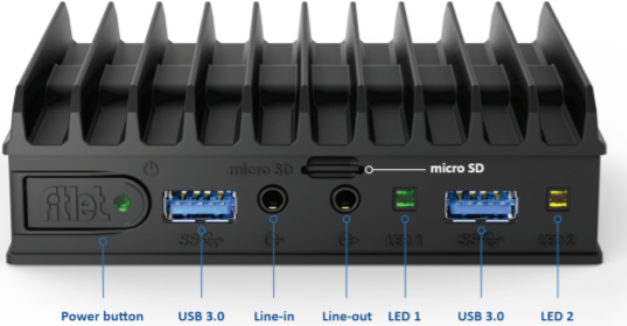

Die folgende Abbildung zeigt eine Ansicht der Vorderseite von YS-FIT2:

Foto der Vorderseite von YS-FIT2.

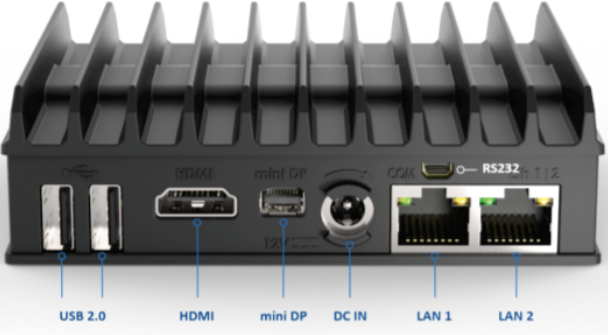

Die folgende Abbildung zeigt eine Ansicht der Rückseite von YS-FIT2:

Foto der Rückseite von YS-FIT2.

Spezifikationen

Komponenten Technische Spezifikationen
Bauwesen Aluminium- oder Zink-Druckgussteile, lüfterloses und staubgeschütztes Design
Dimensionen 112 mm (B) x 112 mm (T) x 25 mm (H) – 4,41 Zoll (B) x 4,41 Zoll (T) x 0,98 Zoll (H)
Weight 0,35 kg
CPU Intel Atom® x7-E3950-Prozessor
Arbeitsspeicher 8 GB SODIMM 1 x 204-Pin DDR3L nicht-ECC 1866 (1,35 V)
Storage 128 GB M.2 M-Schlüssel 2260* oder 2242 (SATA 3 6 Gbps) PLP
Netzwerkcontroller Zwei 1 GbE-LAN-Ports
Gerätezugriff Zwei USB 2.0, zwei USB 3.0
Netzadapter 7 V–20 V (optional 9 V–36 V) DC / 5 W–15 W Power AdapterVehicle DC-Kabel für YS-FIT2 (optional)
USV Fit-Uptime Miniatur 12 V UPS für MiniPCs (optional)
Montage VESA / Wand oder DIN-Schienenmontage-Kit
Temperatur 0° C ~ 60° C
Luftfeuchtigkeit 5 % ~ 95 %, nicht kondensierend
Vibration IEC TR 60721-4-7:2001+A1:03, Klasse 7M1, Testmethode IEC 60068-2-64 (bis zu 2 KHz, 3 Achsen)
Erschütterung IEC TR 60721-4-7:2001+A1:03, Klasse 7M1, Testmethode IEC 60068-2-27 (15 g, 6 Richtungen)
EMC CE/FCC-Klasse B

YS-FIT2-Installation

In diesem Abschnitt wird beschrieben, wie OT-Sensorsoftware auf der YS-FIT2-Appliance installiert wird. Vor der Installation der OT-Sensorsoftware müssen Sie die BIOS-Konfiguration der Appliance anpassen.

Hinweis

Installationsverfahren sind nur dann relevant, wenn Sie Software auf einem vorkonfigurierten Gerät neu installieren müssen oder wenn Sie Ihre eigene Hardware kaufen und die Appliance selbst konfigurieren.

Konfigurieren des BIOS von YS-FIT2

In diesem Verfahren wird beschrieben, wie Sie die BIOS-Konfiguration von YS-FIT2 für Ihre OT-Sensorbereitstellung aktualisieren.

So konfigurieren Sie das BIOS von YS-FIT2:

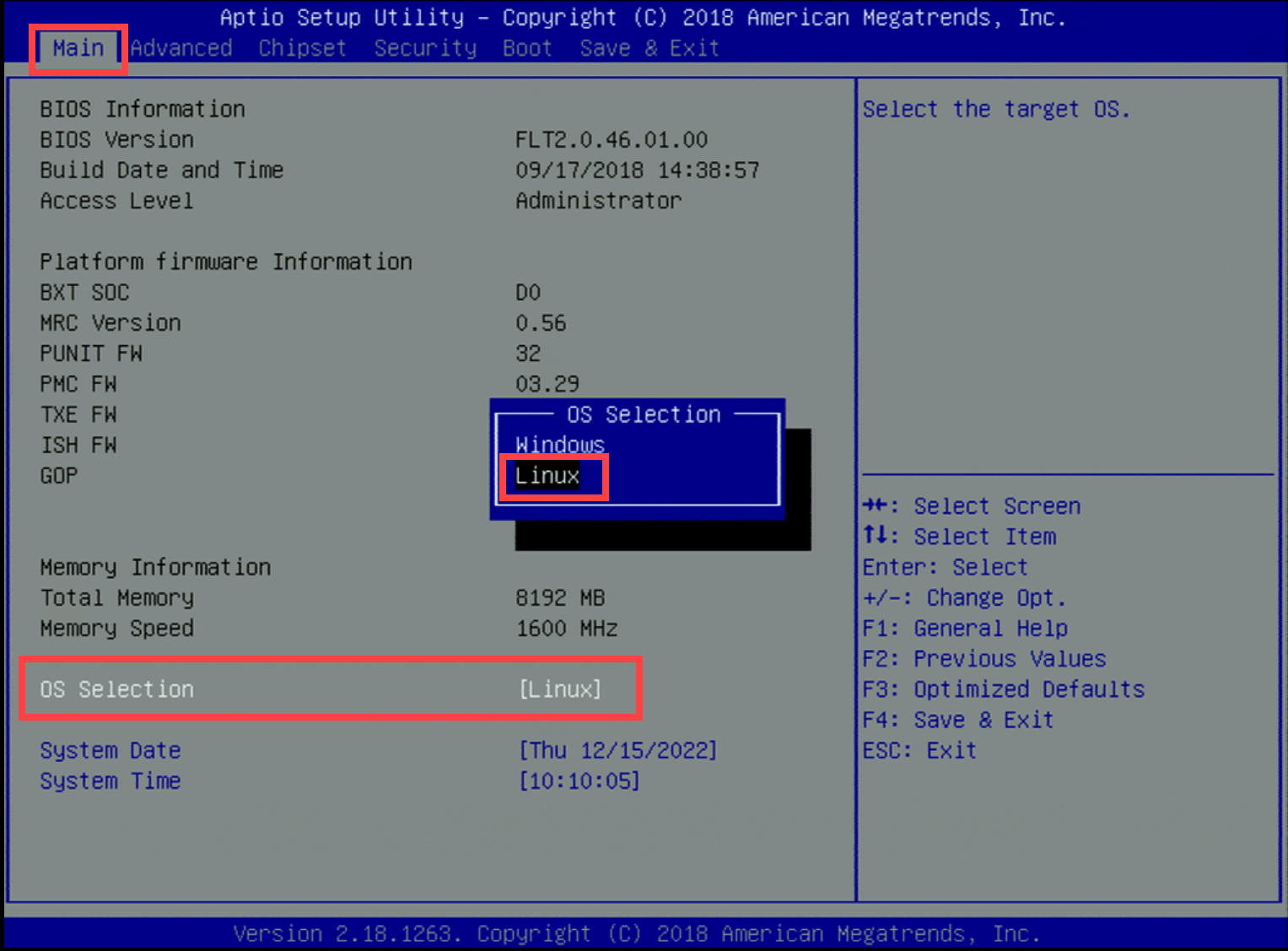

  1. Schalten Sie die Appliance ein, und wechseln Sie zu Main>OS Selection (Hauptbereich > Betriebssystemauswahl).

  2. Drücken Sie +/-, um Linux auszuwählen.

    Screenshot: Einstellen des Betriebssystems auf Linux im YS-FIT2.

  3. Überprüfen Sie, ob das Systemdatum und die Systemzeit mit dem Datum und der Uhrzeit der Installation aktualisiert werden.

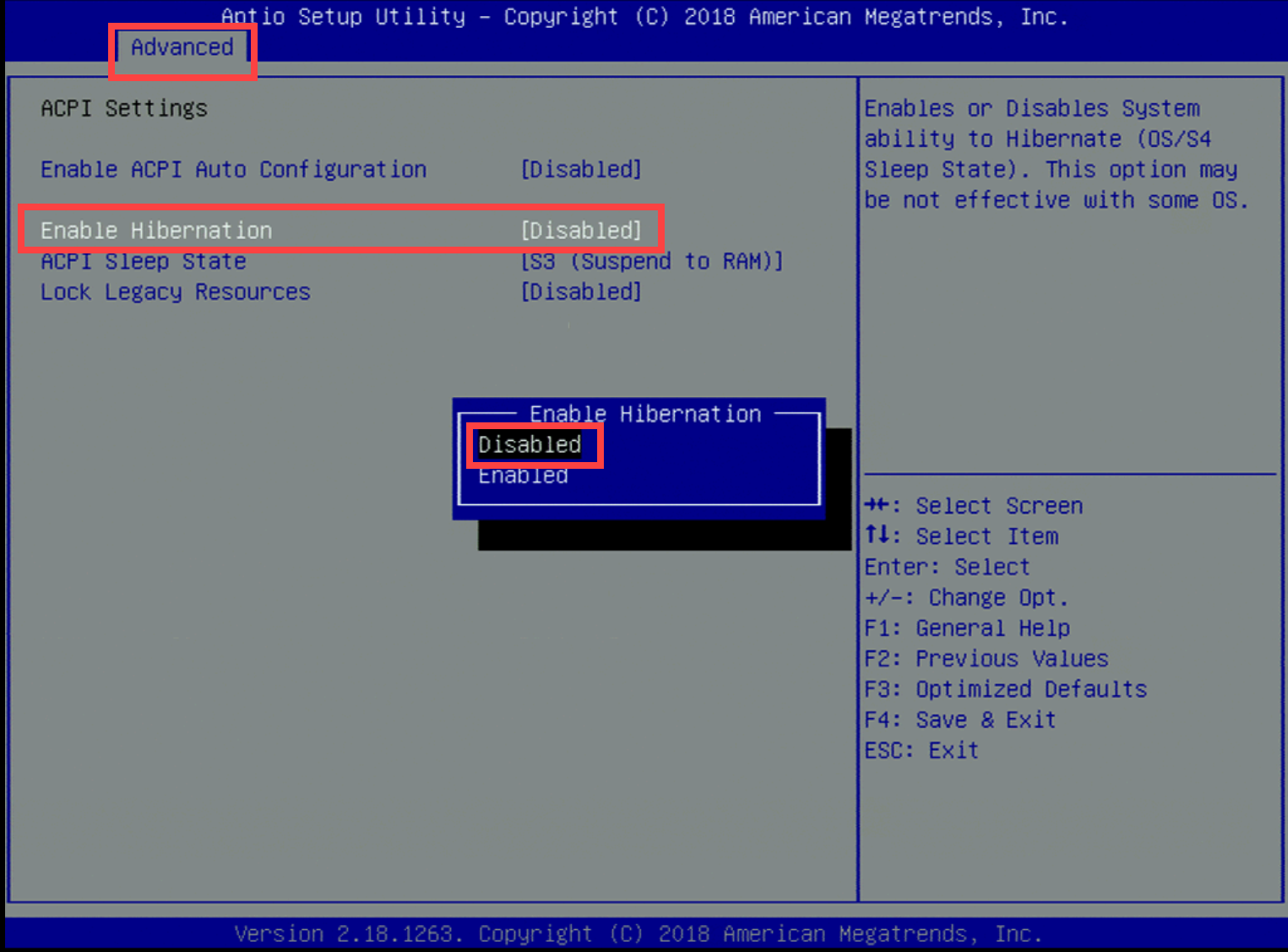

  4. Wechseln Sie zu Advanced (Erweitert), und wählen Sie ACPI Settings (ACPI-Einstellungen) aus.

  5. Wählen Sie Enable Hibernation (Ruhezustand aktivieren) aus, und drücken Sie +/- , um Disabled (Deaktiviert) auszuwählen.

    Screenshot: Deaktivieren des Ruhezustandsmodus im YS-FIT2.

  6. Drücken Sie die ESC-Taste.

  7. Wechseln Sie zu Advanced>TPM Configuration (Erweitert > TPM-Konfiguration).

  8. Wählen Sie fTPM aus, und drücken Sie +/- , um Disabled (Deaktiviert) auszuwählen.

  9. Drücken Sie die ESC-Taste.

  10. Wechseln Sie zu CPU Configuration>VT-d (CPU-Konfiguration > VT-d).

  11. Drücken Sie +/- , um Enabled (Aktiviert) auszuwählen.

  12. Wechseln Sie zu CSM Configuration>CSM Support (CSM-Konfiguration > CSM-Unterstützung).

  13. Drücken Sie +/- , um Enabled (Aktiviert) auszuwählen.

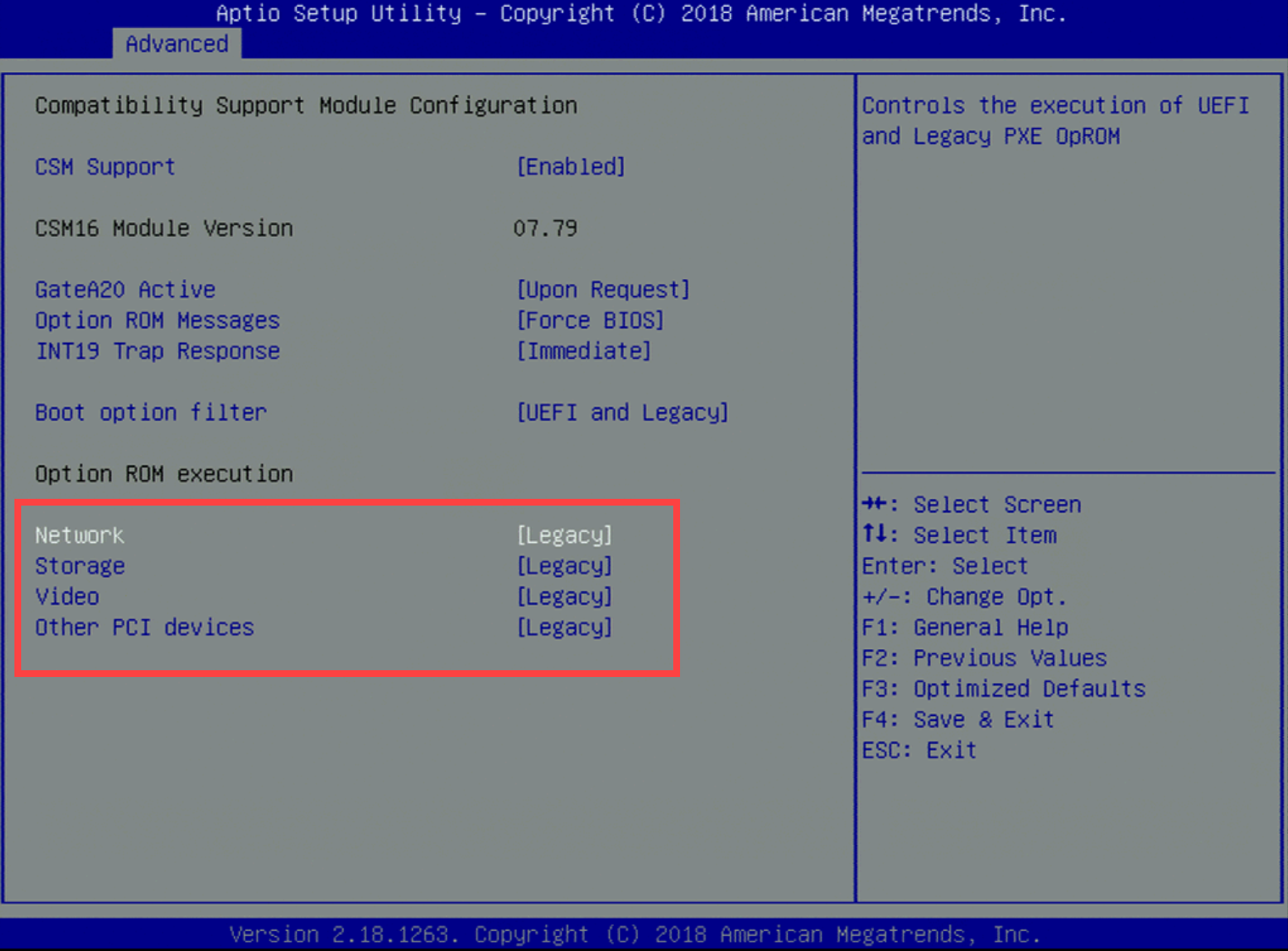

  14. Wechseln Sie zu Advanced>CSM Configuration (Erweitert > CSM-Konfiguration), und ändern Sie die Einstellung in den folgenden Feldern in Legacy:

    • Netzwerk
    • Storage
    • Video
    • Andere PCI

    Screenshot: Einstellen aller Felder auf Legacy.

  15. Drücken Sie die ESC-Taste.

  16. Wechseln Sie zu Security>Secure Boot Customization (Sicherheit > Anpassung für sicheren Start).

  17. Drücken Sie +/- , um Disabled (Deaktiviert) auszuwählen.

  18. Drücken Sie die ESC-Taste.

  19. Wechseln Sie zum Startmodus>, und wählen Sie UEFI aus.

  20. Wählen Sie Boot Option #1 – [USB CD/DVD] (Startoption 1: [USB CD/DVD]) aus.

  21. Wählen Sie Save & Exit (Speichern und beenden) aus.

Installieren der OT-Sensorsoftware auf der YS-FIT2

In diesem Verfahren wird beschrieben, wie Sie die Sensorsoftware auf der YS-FIT2 installieren.

Die Installation dauert ungefähr 20 Minuten. Nach Abschluss der Installation wird das System mehrmals neu gestartet.

So installieren Sie OT-Sensorsoftware:

  1. Verbinden Sie eine externe CD oder ein DiskOnKey-Gerät, die bzw. das die Sensorsoftware enthält, die Sie aus dem Azure-Portal heruntergeladen haben.

  2. Starten Sie die Appliance.

  3. Wählen Sie Englisch (?Deutsch?) aus.

  4. Wählen Sie die XSENSE-RELEASE-<Version >Office... aus.

  5. Definieren Sie die Appliancearchitektur und die Netzwerkeigenschaften:

    Parameter Konfiguration
    Hardwareprofil Wählen Sie office aus.
    Verwaltungsschnittstelle em1
    IP-Adresse des Verwaltungsnetzwerks Die vom Kunden angegebene IP-Adresse
    Subnetzmaske des Verwaltungsnetzwerks Die vom Kunden angegebene IP-Adresse
    DNS Die vom Kunden angegebene IP-Adresse
    IP-Adresse des Standardgateways 0.0.0.0
    Eingabeschnittstelle Die Liste der Eingabeschnittstellen wird vom System für Sie generiert.
    Kopieren Sie zum Spiegeln der Eingabeschnittstellen alle in der Liste mit einem Komma als Trennzeichen dargestellten Elemente.
    Brückenschnittstelle -

    Weitere Informationen finden Sie unter Installieren von OT-Überwachungssoftware.

  6. Akzeptieren Sie die Einstellungen, und setzen Sie den Vorgang durch Eingabe von Y fort.

Nach etwa 10 Minuten werden automatisch Anmeldeinformationen generiert. Speichern Sie den Benutzernamen und die Kennwörter. Sie benötigen diese Anmeldeinformationen für den Zugriff auf die Plattform, wenn Sie sie zum ersten Mal verwenden.

Nächste Schritte

Informieren Sie sich genauer über die Systemanforderungen für physische Appliances oder virtuelle Geräte. Weitere Informationen finden Sie unter Welche Appliances benötige ich?.

Verwenden Sie dann eines der folgenden Verfahren, um den Vorgang fortzusetzen:
