Konfigurieren von MQTT-Datenflussendpunkten

Wichtig

Diese Seite enthält Anweisungen zum Verwalten von Azure IoT Operations-Komponenten mithilfe von Kubernetes-Bereitstellungsmanifesten, die sich in der Vorschau befinden. Dieses Feature ist mit mehreren Einschränkungen versehen und sollte nicht für Produktionsworkloads verwendet werden.

Lesen Sie die ergänzenden Nutzungsbedingungen für Microsoft Azure Previews für rechtliche Bestimmungen, die für Azure-Features gelten, die sich in Der Betaversion, Vorschau oder auf andere Weise noch nicht in der allgemeinen Verfügbarkeit befinden.

MQTT-Datenflussendpunkte werden für MQTT-Quellen und -Ziele verwendet. Sie können die Endpunkteinstellungen, Transport Layer Security (TLS), die Authentifizierung und andere Einstellungen konfigurieren.

Voraussetzungen

• Eine Instanz von Azure IoT Operations

Lokaler MQTT-Broker für Azure IoT Einsatz

Azure IoT Operations bietet einen integrierten lokalen MQTT-Broker , den Sie mit Datenflüssen verwenden können. Sie können den MQTT-Broker als Quelle verwenden, um Nachrichten von anderen Systemen zu empfangen, oder als Ziel, um Nachrichten an andere Systeme zu senden.

Standardendpunkt

Wenn Sie Azure IoT Einsatz bereitstellen, wird ein MQTT-Broker-Datenflussendpunkt namens „Standard“ mit Standardeinstellungen erstellt. Sie können diesen Endpunkt als Quelle oder Ziel für Datenflüsse verwenden.

Wichtig

Sie müssen in jedem Datenfluss den Standardendpunkt oder einen mit denselben Einstellungen verwenden. Dies kann die Quelle, das Ziel oder beides sein. Weitere Informationen finden Sie unter Datenflüsse, die den lokalen MQTT-Broker-Endpunkt verwenden müssen.

Der Standardendpunkt verwendet die folgenden Einstellungen:

• Host: aio-broker:18883 über den Listener des MQTT-Standardbrokers
• Authentifizierung: Dienstkontotoken (SAT) über die standardmäßige BrokerAuthentication-Ressource
• TLS: Aktiviert
• Vertrauenswürdiges Zertifizierungsstellenzertifikat: Das standardmäßige Zertifizierungsstellenzertifikat azure-iot-operations-aio-ca-trust-bundle der standardmäßigen Stammzertifizierungsstelle

Achtung

Löschen Sie den Standardendpunkt nicht. Wenn Sie den Standardendpunkt löschen, müssen Sie ihn mit denselben Einstellungen neu erstellen.

So zeigen Sie die Einstellungen für den standardmäßigen MQTT-Broker-Endpunkt an oder bearbeiten sie

Betriebserfahrung

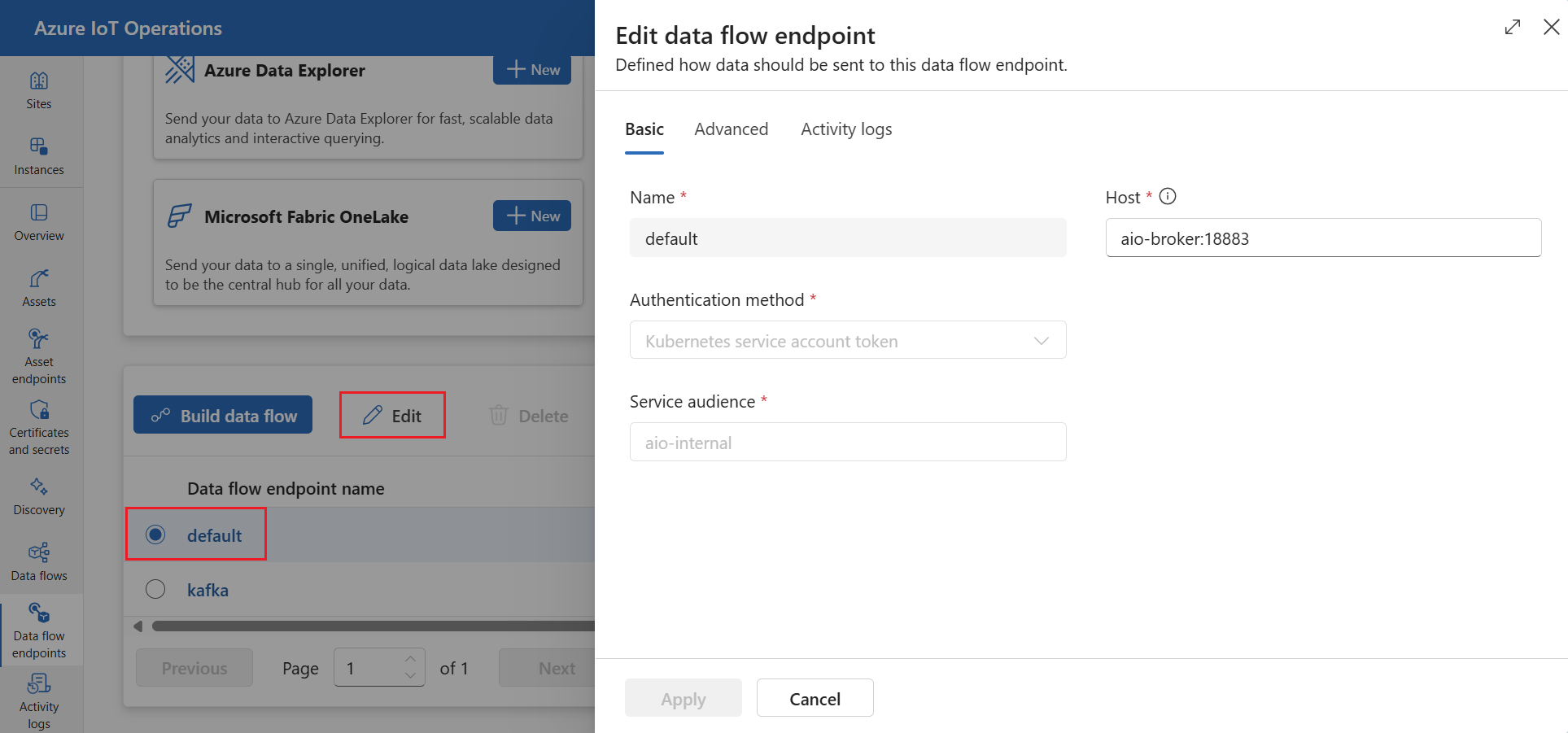

1. Wählen Sie in der Betriebsumgebung die Datenflussendpunkte aus.

2. Wählen Sie den Standardendpunkt aus, um die Einstellungen anzuzeigen oder zu bearbeiten.



Azure CLI

Verwenden Sie den Az iot ops Dataflow-Endpunkt, um den standardmäßigen MQTT-Broker-Datenflussendpunkt zu erstellen oder zu ändern.

az iot ops dataflow endpoint apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --name default --config-file <ConfigFilePathAndName>

Der --config-file Parameter ist der Pfad und Dateiname einer JSON-Konfigurationsdatei, die die Ressourceneigenschaften enthält.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei default-mqtt-endpoint.json mit dem folgenden Inhalt aus, der im Startverzeichnis des Benutzers gespeichert ist:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "host": "aio-broker:18883",
        "authentication": {
            "method": "ServiceAccountToken",
            "serviceAccountTokenSettings": {
                "audience": "aio-internal"
            }
        },
        "tls": {
            "mode": "Enabled",
            "trustedCaCertificateConfigMapRef": "azure-iot-operations-aio-ca-trust-bundle"
        }
    }
}

Hier ist ein Beispielbefehl zum Erstellen oder Aktualisieren des standardmäßigen MQTT-Brokerdatenflussendpunkts:

az iot ops dataflow endpoint apply --resource-group myResourceGroup --instance myAioInstance --name default --config-file ~/default-mqtt-endpoint.json

Bizeps

Erstellen Sie zum Bearbeiten des Standardendpunkts eine Bicep-Datei (.bicep) mit folgendem Inhalt. Aktualisieren Sie die Einstellungen nach Bedarf, und ersetzen Sie die Platzhalterwerte wie <AIO_INSTANCE_NAME> durch Ihre eigenen Werte.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource defaultMqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' = {
  parent: aioInstance
  name: 'default'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: 'aio-broker:18883'
      authentication: {
        method: 'ServiceAccountToken'
        serviceAccountTokenSettings: {
          audience: 'aio-internal'
        }
      }
      tls: {
        mode: 'Enabled'
        trustedCaCertificateConfigMapRef: 'azure-iot-operations-aio-ca-trust-bundle'
      }
    }
  }
}

Stellen Sie sie dann über die Azure CLI bereit:

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Kubernetes (Vorschau)

Sie können die Einstellungen für den MQTT-Broker-Endpunkt „Standard“ im Kubernetes-Cluster anzeigen. Verwenden Sie zum Anzeigen der Einstellungen den folgenden Befehl:

kubectl get dataflowendpoint default -n azure-iot-operations -o yaml

Erstellen eines neuen Endpunkts

Sie können auch neue lokale MQTT-Brokerendpunkte mit benutzerdefinierten Einstellungen erstellen. Sie können beispielsweise einen neuen MQTT-Brokerendpunkt mit einem anderen Port, einer anderen Authentifizierung oder anderen Autorisierungseinstellungen erstellen. Sie müssen den Standardendpunkt jedoch immer als Quelle oder Ziel in jedem Datenfluss verwenden, auch wenn Sie neue Endpunkte erstellen.

Betriebserfahrung

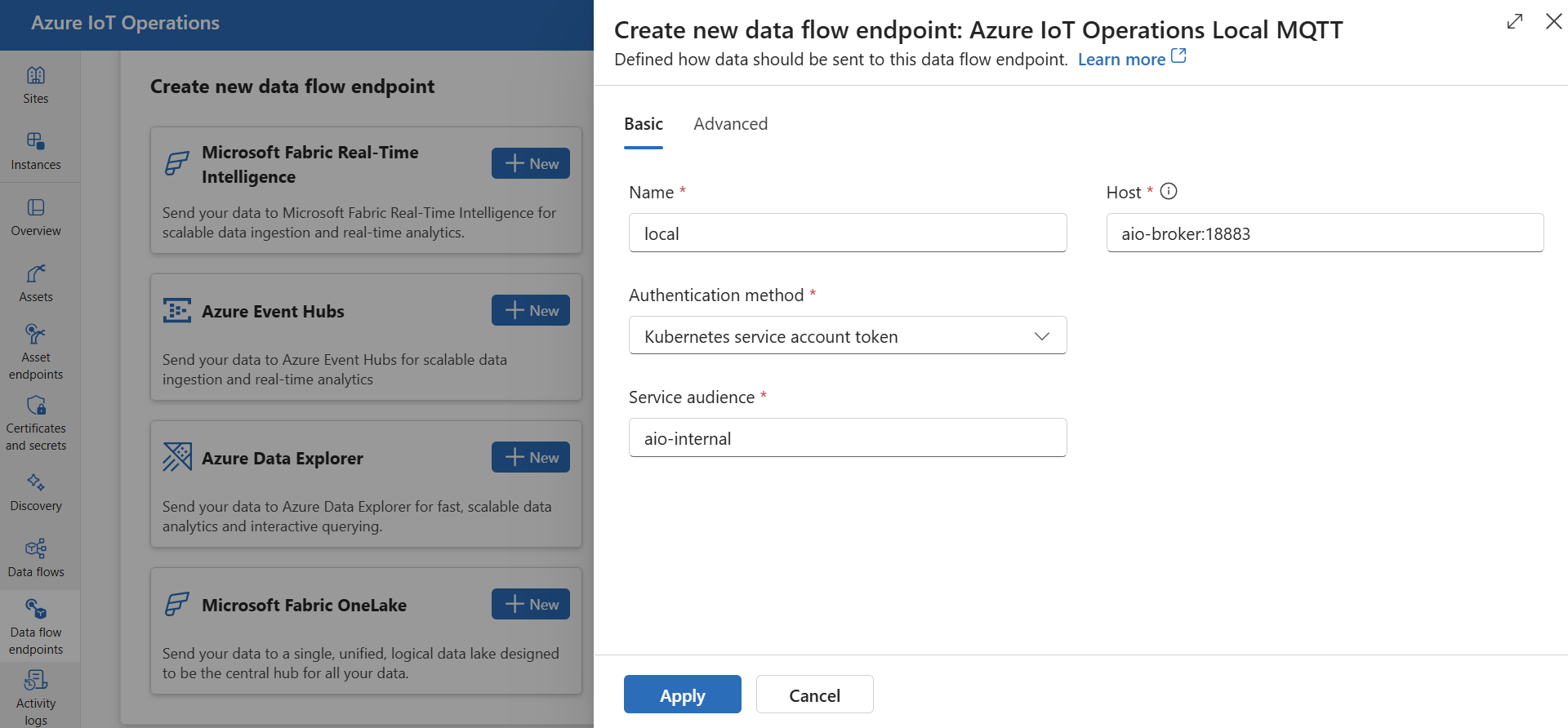

1. Wählen Sie in der Betriebsumgebung die Datenflussendpunkte aus.

2. Wählen Sie unter "Neuen Datenflussendpunkt erstellen" die Option "Azure IoT Operations Local MQTT>New" aus.



   Geben Sie die folgenden Einstellungen für den Endpunkt ein:

   Einstellung	BESCHREIBUNG
   Name	Der Name des Datenflussendpunkts.
   Gastgeber	Der Hostname und Port des MQTT-Brokers. Verwenden Sie das Format: <hostname>:<port>.
   Authentifizierungsmethode	Die für die Authentifizierung verwendete Methode. Auswählen des Dienstkontotokens oder des X509-Zertifikats
   Dienstzielgruppe	Die Zielgruppe für das Dienstkontotoken. Erforderlich, wenn Sie das Dienstkontotoken verwenden.
   X509-Clientzertifikat	Das für die Authentifizierung verwendete X.509-Clientzertifikat. Erforderlich bei Verwendung des X509-Zertifikats. Sie können mehrzeilige Branchenstandard-X509-Zertifikate hochladen, die die Verwaltung der Geräteauthentifizierung, Sicherheit und Flexibilität verbessern.
   X509-Clientschlüssel	Der private Schlüssel, der dem X.509-Clientzertifikat entspricht. Erforderlich bei Verwendung des X509-Zertifikats.
   X509-Zwischenzertifikate	Die Zwischenzertifikate für die X.509-Clientzertifikatkette. Erforderlich bei Verwendung des X509-Zertifikats.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Az iot ops Dataflow-Endpunkt "fabric-onelake", um einen lokalen MQTT-Broker-Datenflussendpunkt zu erstellen oder zu ersetzen.

az iot ops dataflow endpoint create local-mqtt --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName> --port <Port> --host <Host>

Mit diesem Befehl wird ein lokaler MQTT-Brokerendpunkt mit Standardeinstellungen erstellt. Sie können bei Bedarf zusätzliche Optionen angeben.

Hier ist ein Beispielbefehl zum Erstellen oder Ersetzen eines lokalen MQTT-Brokerdatenflussendpunkts mit dem Namen local-mqtt-endpoint:

az iot ops dataflow endpoint create local-mqtt --resource-group myResourceGroup --instance myAioInstance --name local-mqtt-endpoint --port 1883 --host aio-broker --auth-type ServiceAccountToken --audience aio-internal

Erstellen oder Ändern

Verwenden Sie den Az iot ops Dataflow-Endpunkt, um einen lokalen MQTT-Broker-Datenflussendpunkt zu erstellen oder zu ändern.

az iot ops dataflow endpoint apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName> --config-file <ConfigFilePathAndName>

Der --config-file Parameter ist der Pfad und Dateiname einer JSON-Konfigurationsdatei, die die Ressourceneigenschaften enthält.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei local-mqtt-endpoint.json mit dem folgenden Inhalt aus, der im Startverzeichnis des Benutzers gespeichert ist:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "host": "aio-broker:1883",
        "authentication": {
            "method": "ServiceAccountToken",
            "serviceAccountTokenSettings": {
                "audience": "aio-internal"
            }
        },
        "tls": {
            "mode": "Enabled",
            "trustedCaCertificateConfigMapRef": "azure-iot-operations-aio-ca-trust-bundle"
        }
    }
}

Hier ist ein Beispielbefehl zum Erstellen oder Aktualisieren eines lokalen MQTT-Brokerdatenflussendpunkts mit dem Namen local-mqtt-endpoint:

az iot ops dataflow endpoint apply --resource-group myResourceGroup --instance myAioInstance --name local-mqtt-endpoint --config-file ~/local-mqtt-endpoint.json

Bizeps

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param endpointName string = '<ENDPOINT_NAME>'
param mqttBrokerHostname string = '<HOSTNAME>:<PORT>'
param trustedCA string = '<TRUST_BUNDLE>'
param serviceAccountAudience string = '<SA_AUDIENCE>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource MqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' = {
  parent: aioInstance
  name: endpointName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: mqttBrokerHostname
      authentication: {
        method: 'ServiceAccountToken'
        serviceAccountTokenSettings: {
          audience: serviceAccountAudience
        }
      }
      tls: {
        mode: 'Enabled'
        trustedCaCertificateConfigMapRef: trustedCA
      }
    }
  }
}

Kubernetes (Vorschau)

apiVersion: connectivity.iotoperations.azure.com/v1
kind: DataflowEndpoint
metadata:
  name: <ENDPOINT_NAME>
  namespace: azure-iot-operations
spec:
  endpointType: Mqtt
  mqttSettings:
    host: "<HOSTNAME>:<PORT>"
    tls:
      mode: Enabled
      trustedCaCertificateConfigMapRef: <TRUST_BUNDLE>
    authentication:
      method: ServiceAccountToken
      serviceAccountTokenSettings:
        audience: <SA_AUDIENCE>

Azure-Ereignisraster

Azure Event Grid bietet einen vollständig verwalteten MQTT-Broker , der mit Azure IoT Operations-Datenflüssen arbeitet. Zum Konfigurieren eines Azure Event Grid-Endpunkts für den MQTT-Broker empfehlen wir Ihnen die Verwendung einer verwaltete Identität für die Authentifizierung.

Konfigurieren des Event Grid-Namespace

Falls noch nicht geschehen, erstellen Sie zuerst den Event Grid-Namespace .

Aktivieren von MQTT

Wenn Sie über einen Event Grid-Namespace verfügen, wechseln Sie zu "Konfiguration ", und überprüfen Sie Folgendes:

• MQTT aktivieren: Aktivieren Sie das Kontrollkästchen.
• Maximale Clientsitzungen pro Authentifizierungsname: Auf 3 oder mehr festlegen.

Die Option für maximale Clientsitzungen ist wichtig, damit Datenflüsse hochskaliert werden und trotzdem eine Verbindung herstellen können. Weitere Informationen finden Sie unter Multisitzungsunterstützung für Event Grid MQTT.

Erstellen eines Themenbereichs

Damit Datenflüsse Nachrichten an den Event Grid-MQTT-Broker senden oder von ihm empfangen können, müssen Sie mindestens einen Themenbereich im Event Grid-Namespace erstellen. Sie können einen Themenbereich im Event Grid-Namespace erstellen, indem Sie Themenplätze>"Neuer Themenbereich" auswählen.

Für einen schnellen Einstieg und zum Testen können Sie einen Themenbereich mit dem Platzhalterthema # als Themenvorlage erstellen.

Zuweisen von Berechtigungen zur verwalteten Identität

Für das Konfigurieren eines Datenflussendpunkts für den MQTT-Broker von Event Grid wird eine benutzerseitig zugewiesene oder systemseitig zugewiesene verwaltete Identität empfohlen. Dieser Ansatz ist sicher und beseitigt die Notwendigkeit der manuellen Verwaltung von Anmeldeinformationen.

Nachdem der Themenbereich erstellt wurden, müssen Sie der verwalteten Identität von Azure IoT Einsatz eine Rolle zuweisen, die die Berechtigung zum Senden oder Empfangen von Nachrichten vom oder an den MQTT-Broker von Event Grid gewährt.

Wenn Sie die vom System zugewiesene verwaltete Identität verwenden, wechseln Sie im Azure-Portal zu Ihrer Azure IoT Operations-Instanz, und wählen Sie "Übersicht" aus. Kopieren Sie den Namen der Erweiterung, die nach der Azure IoT Operations Arc-Erweiterung aufgeführt ist. Beispiel: azure-iot-operations-xxxx7. Ihre systemseitig zugewiesene verwaltete Identität hat denselben Namen wie die Arc-Erweiterung von Azure IoT Einsatz.

Wechseln Sie dann zum Event Grid-Namespace >Access Control (IAM)>Rollenzuweisung hinzufügen.

1. Wählen Sie auf der Registerkarte " Rolle " eine entsprechende Rolle wie EventGrid TopicSpaces Publisher oder EventGrid TopicSpaces Subscriber. Dadurch erhält die verwaltete Identität die erforderlichen Berechtigungen zum Senden oder Empfangen von Nachrichten für alle Themenbereiche im Namespace. Weitere Informationen finden Sie unter Microsoft Entra JWT-Authentifizierung und Azure RBAC-Autorisierung zum Veröffentlichen oder Abonnieren von MQTT-Nachrichten.
2. Auf der Registerkarte Mitglieder:
   1. Wenn Sie eine vom System zugewiesene verwaltete Identität verwenden, wählen Sie unter Zugriff zuweisen die Option Benutzer, Gruppe oder Dienstprinzipal aus, wählen Sie + Mitglieder auswählen und suchen Sie nach dem Namen der Azure IoT Operations Arc-Erweiterung.
   2. Wenn Sie die vom Benutzer zugewiesene verwaltete Identität verwenden, wählen Sie für „Zugriff zuweisen“ die Option „Verwaltete Identität“ aus, klicken Sie dann auf „Mitglieder auswählen“ und suchen Sie nach Ihrer vom Benutzer zugewiesenen verwalteten Identität, die für Cloudverbindungen eingerichtet wurde.

Alternativ können Sie die Rolle auf Themenbereichsebene zuweisen. Wechseln Sie zum Themenbereich >Zugriffskontrolle (IAM)>Rollenzuweisung hinzufügen. Weisen Sie die verwaltete Identität mit einer geeigneten Rolle wie EventGrid TopicSpaces Publisher oder EventGrid TopicSpaces Subscriber zu. Dadurch erhält die verwaltete Identität die erforderlichen Berechtigungen zum Senden oder Empfangen von Nachrichten für den jeweiligen Themenbereich.

Hinweis

Eine zweite Bereitstellung mit derselben Datenflusskonfiguration kann keine Verbindung herstellen und führt zu einem Autorisierungsfehler. Um dieses Problem zu beheben, ändern Sie den Namen des Datenflusses in der zweiten Konfiguration. Dieses Problem tritt nur auf, wenn die zweite Bereitstellung gleichzeitig mit der ersten Bereitstellung oder kurz danach auftritt, bis die MQTT-Sitzung abläuft.

Erstellen eines Datenflussendpunkts für den Event Grid-MQTT-Broker

Nachdem der Event Grid-Namespace konfiguriert wurde, können Sie nun einen Datenflussendpunkt für den Event Grid-MQTT-Broker erstellen.

Betriebserfahrung

1. Wählen Sie in der Betriebsumgebung die Registerkarte "Datenflussendpunkte" aus .

2. Wählen Sie unter "Neuen Datenflussendpunkt erstellen" die Option "Azure Event Grid MQTT>Neu" aus.



   Geben Sie die folgenden Einstellungen für den Endpunkt ein:

   Einstellung	BESCHREIBUNG
   Name	Der Name des Datenflussendpunkts.
   Gastgeber	Der Hostname und Port des Event Grid-MQTT-Brokers. Verwenden Sie das Format: <NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883.
   Authentifizierungsmethode	Die für die Authentifizierung verwendete Methode. Es wird empfohlen, die vom System zugewiesene verwaltete Identität oder die vom Benutzer zugewiesene verwaltete Identität auszuwählen.

3. Wählen Sie Übernehmen aus, um den Endpunkt bereitzustellen.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Az iot ops Dataflow-Endpunkt "eventgrid" , um einen Azure Event Grid MQTT-Datenflussendpunkt zu erstellen oder zu ersetzen.

az iot ops dataflow endpoint create eventgrid --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName> --host <Namespace>.<Region>-1.ts.eventgrid.azure.net --port 9092

Dieser Befehl erstellt einen Event Grid MQTT-Broker-Endpunkt mit Standardeinstellungen und vom System zugewiesener verwalteter Identitätsauthentifizierung. Sie können bei Bedarf zusätzliche Optionen angeben.

Hier ist ein Beispielbefehl zum Erstellen oder Ersetzen eines Event Grid MQTT Broker-Datenflussendpunkts mit dem Namen event-grid-endpoint:

az iot ops dataflow endpoint create eventgrid --resource-group myResourceGroup --instance myAioInstance --name event-grid-endpoint --host mynamespace.eastus-1.ts.eventgrid.azure.net --port 9092

Erstellen oder Ändern

Verwenden Sie den Befehl az iot ops dataflow endpoint apply command to create or change an Azure Event Grid MQTT broker data flow endpoint.

az iot ops dataflow endpoint apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName> --config-file <ConfigFilePathAndName>

Der --config-file Parameter ist der Pfad und Dateiname einer JSON-Konfigurationsdatei, die die Ressourceneigenschaften enthält.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei event-grid-endpoint.json mit dem folgenden Inhalt aus, der im Startverzeichnis des Benutzers gespeichert ist:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "host": "mynamespace.eastus-1.ts.eventgrid.azure.net:9092",
        "authentication": {
            "method": "SystemAssignedManagedIdentity",
            "systemAssignedManagedIdentitySettings": {}
        },
        "tls": {
            "mode": "Enabled"
        }
    }
}

Hier ist ein Beispielbefehl zum Erstellen oder Aktualisieren eines Event Grid MQTT Broker-Datenflussendpunkts mit dem Namen event-grid-endpoint:

az iot ops dataflow endpoint apply --resource-group myResourceGroup --instance myAioInstance --name event-grid-endpoint --config-file ~/event-grid-endpoint.json

Bizeps

Erstellen Sie eine Bicep-Datei (.bicep) mit folgendem Inhalt:

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param endpointName string = '<ENDPOINT_NAME>'
param eventGridHostName string = '<NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-11-01' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource remoteMqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-11-01' = {
  parent: aioInstance
  name: endpointName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: eventGridHostName
      authentication: {
        // See available authentication methods section for method types
        // method: <METHOD_TYPE>
      }
      tls: {
        mode: 'Enabled'
      }
    }
  }
}

Stellen Sie sie dann über die Azure CLI bereit:

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Kubernetes (Vorschau)

Erstellen Sie eine Kubernetes-Manifestdatei (.yaml) mit folgendem Inhalt:

apiVersion: connectivity.iotoperations.azure.com/v1
kind: DataflowEndpoint
metadata:
  name: <ENDPOINT_NAME>
  namespace: azure-iot-operations
spec:
  endpointType: Mqtt
  mqttSettings:
    host: <NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883
    authentication:
      # See available authentication methods section for method types
      # method: <METHOD_TYPE>
    tls:
      mode: Enabled

Wenden Sie dann die Manifestdatei auf den Kubernetes-Cluster an:

kubectl apply -f <FILE>.yaml

Nachdem der Endpunkt erstellt wurde, können Sie ihn in einem Datenfluss verwenden, um eine Verbindung mit dem Event Grid-MQTT-Broker als Quelle oder Ziel herzustellen. Die MQTT-Themen werden im Datenfluss konfiguriert.

Verwenden der X.509-Zertifikatauthentifizierung mit Event Grid

Wenn Sie die X.509-Authentifizierung mit einem Event Grid MQTT-Broker verwenden, wechseln Sie zur Event Grid-Namespacekonfiguration>, und überprüfen Sie die folgenden Einstellungen:

• MQTT aktivieren: Aktivieren Sie das Kontrollkästchen.
• Alternative Clientauthentifizierungsnamenquellen aktivieren: Aktivieren Sie das Kontrollkästchen.
• Zertifikatsbetreffname: Wählen Sie diese Option in der Dropdownliste aus.
• Maximale Clientsitzungen pro Authentifizierungsname: Auf 3 oder mehr festlegen.

Mit den Optionen für die alternative Clientauthentifizierung und die maximalen Clientsitzungen können Datenflüsse zur Authentifizierung den Antragstellernamen für das Clientzertifikat anstelle von MQTT CONNECT Username verwenden. Diese Funktion ist wichtig, damit Datenflüsse mehrere Instanzen erzeugen und weiterhin eine Verbindung herstellen können. Weitere Informationen finden Sie unter Event Grid MQTT-Clientzertifikatauthentifizierung und Mehrsitzungsunterstützung.

Führen Sie dann die Schritte in X.509-Zertifikat aus, um den Endpunkt mit den X.509-Zertifikateinstellungen zu konfigurieren.

Einschränkung des gemeinsamen Event Grid-Abonnements

Der Azure Event Grid-MQTT-Broker unterstützt keine gemeinsamen Abonnements. Das bedeutet, dass Sie instanceCount im Datenflussprofil nicht auf mehr als 1 festlegen können, wenn Event Grid als Quelle (von der der Datenfluss Nachrichten abonniert) für einen Datenfluss verwendet wird. In diesem Fall kann der Datenfluss nicht gestartet werden, wenn Sie instanceCount auf einen Wert größer als 1 festlegen.

Benutzerdefinierte MQTT-Broker

Bei anderen MQTT-Brokern können Sie den Endpunkt, TLS, die Authentifizierung und weitere Einstellungen nach Bedarf konfigurieren.

Betriebserfahrung

1. Wählen Sie in der Betriebsumgebung die Registerkarte "Datenflussendpunkte" aus .

2. Wählen Sie unter "Neuen Datenflussendpunkt erstellen" die Option "Custom MQTT Broker>New" aus.



3. Geben Sie die folgenden Einstellungen für den Endpunkt ein:

   Einstellung	BESCHREIBUNG
   Name	Der Name des Datenflussendpunkts
   Gastgeber	Der Hostname des MQTT-Brokerendpunkts im Format <hostname>.<port>.
   Authentifizierungsmethode	Die für die Authentifizierung verwendete Methode. Wählen Sie das Dienstkontotoken oder das X509-Zertifikat aus.
   Dienstzielgruppe	Die Zielgruppe für das Dienstkontotoken. Erforderlich, wenn Sie das Dienstkontotoken verwenden.
   X509-Clientzertifikat	Das für die Authentifizierung verwendete X.509-Clientzertifikat. Erforderlich bei Verwendung des X509-Zertifikats. Sie können mehrzeilige Branchenstandard-X509-Zertifikate hochladen, die die Verwaltung der Geräteauthentifizierung, Sicherheit und Flexibilität verbessern.
   X509-Clientschlüssel	Der private Schlüssel, der dem X.509-Clientzertifikat entspricht. Erforderlich bei Verwendung des X509-Zertifikats.
   X509-Zwischenzertifikate	Die Zwischenzertifikate für die X.509-Clientzertifikatkette. Erforderlich bei Verwendung des X509-Zertifikats.

4. Wählen Sie Übernehmen aus, um den Endpunkt bereitzustellen.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Az iot ops Dataflow-Endpunkt, um einen benutzerdefinierten MQTT-Broker-Datenflussendpunkt zu erstellen oder zu ersetzen.

az iot ops dataflow endpoint create custom-mqtt --resource-group <ResourceGroupName> --instance <AioInstanceName>  --name <EndpointName> --host <Host> --port <Port>

Dieser Befehl erstellt einen benutzerdefinierten MQTT-Brokerendpunkt mit Standardeinstellungen und vom System zugewiesener verwalteter Identitätsauthentifizierung. Sie können bei Bedarf zusätzliche Optionen angeben.

Hier ist ein Beispielbefehl zum Erstellen oder Ersetzen eines benutzerdefinierten MQTT-Brokerdatenflussendpunkts mit dem Namen custom-mqtt-endpoint:

az iot ops dataflow endpoint create custom-mqtt --resource-group myResourceGroup --instance myAioInstance --name custom-mqtt-endpoint --host mycustombroker.contoso.com --port 8883

Erstellen oder Ändern

Verwenden Sie den Az iot ops Dataflow-Endpunkt, um einen benutzerdefinierten MQTT-Broker-Datenflussendpunkt zu erstellen oder zu ändern.

az iot ops dataflow endpoint apply --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName> --config-file <ConfigFilePathAndName>

Der --config-file Parameter ist der Pfad und Dateiname einer JSON-Konfigurationsdatei, die die Ressourceneigenschaften enthält.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei custom-mqtt-endpoint.json mit dem folgenden Inhalt aus, der im Startverzeichnis des Benutzers gespeichert ist:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "host": "mycustombroker.contoso.com:8883",
        "authentication": {
          "method": "SystemAssignedManagedIdentity",
          "systemAssignedManagedIdentitySettings": {}
        },
        "tls": {
            "mode": "Enabled"
        }
    }
}

Hier ist ein Beispielbefehl zum Erstellen oder Aktualisieren eines benutzerdefinierten MQTT-Brokerdatenflussendpunkts mit dem Namen custom-mqtt-endpoint:

az iot ops dataflow endpoint apply --resource-group myResourceGroup --instance myAioInstance --name custom-mqtt-endpoint --config-file ~/custom-mqtt-endpoint.json

Bizeps

mqttSettings: {
  authentication: {
    // See available authentication methods section for method types
    // method: <METHOD_TYPE>
  }
  host: '<HOST>:<PORT>'
  tls: {
    mode: 'Enabled' // or 'Disabled'
    trustedCaCertificateConfigMapRef: '<TRUSTED_CA_CERT_CONFIGMAP>'
  }
}

Kubernetes (Vorschau)

spec:
  endpointType: Mqtt
  mqttSettings:
    host: <HOST>:<PORT>
    authentication:
      # See available authentication methods section for method types
      # method: <METHOD_TYPE>
    tls:
      mode: Enabled # or Disabled
      trustedCaCertificateConfigMapRef: <TRUSTED_CA_CERT_CONFIGMAP>

Weitere Informationen zum Anpassen der MQTT-Endpunkteinstellungen finden Sie in den folgenden Abschnitten.

Verfügbare Authentifizierungsmethoden

Die folgenden Authentifizierungsmethoden sind für Datenflussendpunkte des MQTT-Brokers verfügbar.

Systemseitig zugewiesene verwaltete Identität

Bevor Sie den Datenflussendpunkt konfigurieren, weisen Sie der verwalteten Identität von Azure IoT Einsatz eine Rolle mit der Berechtigung zum Herstellen einer Verbindung mit dem MQTT-Broker zu:

1. Wechseln Sie im Azure-Portal zu Ihrer Azure IoT Operations-Instanz, und wählen Sie "Übersicht" aus.
2. Kopieren Sie den Namen der Erweiterung, die nach der Azure IoT Operations Arc-Erweiterung aufgeführt ist. Beispiel: azure-iot-operations-xxxx7.
3. Wechseln Sie zu der Cloudressource, der Sie Berechtigungen zuweisen möchten. Wechseln Sie z. B. zum Event Grid-Namespace Zugriffskontrolle >(IAM)>Rollenzuweisung hinzufügen.
4. Wählen Sie auf der Registerkarte " Rolle " eine entsprechende Rolle aus.
5. Wählen Sie auf der Registerkarte "Mitglieder" für "Zugriff zuweisen an" die Option "Benutzer, Gruppe oder Dienstprinzipal" aus, wählen Sie dann "+Mitglieder auswählen" aus, und suchen Sie nach der verwalteten Identität von Azure IoT Operations. Beispiel: azure-iot-operations-xxxx7.

Konfigurieren Sie dann den Datenflussendpunkt mit den Einstellungen der systemseitig zugewiesenen verwalteten Identität.

Betriebserfahrung

Wählen Sie auf der Seite „Einstellungen“ für den Datenflussendpunkt auf der Einsatz-Benutzeroberfläche die Registerkarte Allgemeine Informationen und dann Authentifizierungsmethode>Systemseitig zugewiesene verwaltete Identität aus.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Befehl az iot ops dataflow endpoint create command with the --auth-type parameter set to SystemAssignedManagedIdentity for system-assigned managed identity authentication.

az iot ops dataflow endpoint create <Command> --auth-type SystemAssignedManagedIdentity --audience <Audience> --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName>

Erstellen oder Ändern

Verwenden Sie den Befehl az iot ops dataflow endpoint apply mit dem Parameter --config-file.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei mit folgendem Inhalt aus:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "host": "mycustombroker.contoso.com:8883",
        "authentication": {
          "method": "SystemAssignedManagedIdentity",
          "systemAssignedManagedIdentitySettings": {}
        },
        "tls": {
            "mode": "Enabled"
        }
    }
}

Bizeps

mqttSettings: {
  authentication: {
    method: 'SystemAssignedManagedIdentity'
    systemAssignedManagedIdentitySettings: {}
  }
}

Kubernetes (Vorschau)

mqttSettings:
  authentication:
    method: SystemAssignedManagedIdentity
    systemAssignedManagedIdentitySettings:
      {}

Benutzerseitig zugewiesene verwaltete Identität

Um eine benutzerseitig zugewiesene verwaltete Identität für die Authentifizierung zu verwenden, müssen Sie zuerst Azure IoT Einsatz mit aktivierten sicheren Einstellungen bereitstellen. Anschließend müssen Sie eine vom Benutzer zugewiesene verwaltete Identität für Cloudverbindungen einrichten. Weitere Informationen finden Sie unter Aktivieren sicherer Einstellungen in der Azure IoT Operations-Bereitstellung.

Bevor Sie den Datenflussendpunkt konfigurieren, weisen Sie der benutzerseitig zugewiesenen verwalteten Identität eine Rolle mit der Berechtigung zum Herstellen einer Verbindung mit dem MQTT-Broker zu:

1. Navigieren Sie im Azure-Portal zu der Cloudressource, der Sie Berechtigungen zuweisen möchten. Wechseln Sie z. B. zum Event Grid-Namespace Zugriffskontrolle >(IAM)>Rollenzuweisung hinzufügen.
2. Wählen Sie auf der Registerkarte " Rolle " eine entsprechende Rolle aus.
3. Wählen Sie auf der Registerkarte " Mitglieder " für " Zugriff zuweisen" die Option "Verwaltete Identität " und dann "Mitglieder auswählen " aus, und suchen Sie nach Ihrer vom Benutzer zugewiesenen verwalteten Identität.

Konfigurieren Sie danach den Datenflussendpunkt mit den Einstellungen der benutzerseitig zugewiesenen verwalteten Identität.

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für den Datenfluss von Betriebserfahrungsendpunkten" die Registerkarte "Standard" und dann "Authentifizierungsmethode>vom Benutzer zugewiesene verwaltete Identität" aus.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Befehl az iot ops dataflow endpoint create command with the --auth-type parameter set to UserAssignedManagedIdentity for user-assigned managed identity authentication.

az iot ops dataflow endpoint create <Command> --auth-type UserAssignedManagedIdentity --client-id <ClientId> --tenant-id <TenantId> --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName>

Erstellen oder Ändern

Verwenden Sie az iot ops dataflow endpoint apply mit dem Parameter --config-file.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei mit folgendem Inhalt aus:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "authentication": {
          "method": "UserAssignedManagedIdentity",
          "userAssignedManagedIdentitySettings": {
            "clientId": "<ID>",
            "tenantId": "<ID>",
            // Optional
            "scope": "https://<Scope_Url>"
          }
        }
    }
}

Bizeps

mqttSettings: {
  authentication: {
    method: 'UserAssignedManagedIdentity'
    userAssignedManagedIdentitySettings: {
      clientId: '<ID>'
      tenantId: '<ID>'
      // Optional, defaults to 'https://eventgrid.azure.net/.default'
      // scope: 'https://<SCOPE_URL>'
    }
  }
}

Kubernetes (Vorschau)

mqttSettings:
  authentication:
    method: UserAssignedManagedIdentity
    userAssignedManagedIdentitySettings:
      clientId: <ID>
      tenantId: <ID>
      # Optional, defaults to 'https://eventgrid.azure.net/.default'
      # scope: https://<SCOPE_URL>

Kubernetes Dienstkontotoken (Service Account Token, SAT)

Um ein Kubernetes-Dienstkontotoken (Service Account Token, SAT) für die Authentifizierung zu verwenden, müssen Sie kein Geheimnis erstellen. SAT wird verwendet, um sich mit dem MQTT-Broker zu authentifizieren, wenn die Zielgruppe übereinstimmt.

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für den Operations Experience Datenflussendpunkt" die Registerkarte "Einfach" und dann die Authentifizierungsmethode>Dienstkontotoken aus.

Geben Sie die Dienstzielgruppe ein.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Befehl az iot ops dataflow endpoint create command with the --auth-type parameter set to ServiceAccountToken for Kubernetes service account token authentication.

az iot ops dataflow endpoint create <Command> --auth-type ServiceAccountToken --audience <Audience> --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName>

Erstellen oder Ändern

Verwenden Sie az iot ops dataflow endpoint apply mit dem Parameter --config-file.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei mit folgendem Inhalt aus:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "authentication": {
          "method": "ServiceAccountToken",
          "serviceAccountTokenSettings": {
            "audience": "<ServiceAccountAudience>"
          }
        }
    }
}

Bizeps

mqttSettings: {
  authentication: {
    method: 'ServiceAccountToken'
    serviceAccountTokenSettings: {
      audience: '<YOUR_SERVICE_ACCOUNT_AUDIENCE>'
    }
  }
}

Kubernetes (Vorschau)

mqttSettings:
  authentication:
    method: ServiceAccountToken
    serviceAccountTokenSettings:
      audience: <YOUR_SERVICE_ACCOUNT_AUDIENCE>

X.509-Zertifikat

Viele MQTT Vermittler, z. B. Event Grid unterstützen die X.509-Authentifizierung. Datenflüsse können ein X.509-Clientzertifikat präsentieren und die TLS-Kommunikation aushandeln.

Das Zertifikat und der private Schlüssel müssen im PEM-Format vorliegen und dürfen nicht kennwortgeschützt sein.

Tipp

Das PEM-Format ist ein gängiges Format für Zertifikate und Schlüssel. Zertifikate und Schlüssel im PEM-Format sind Base64-codierte ASCII-Dateien mit Headern wie -----BEGIN CERTIFICATE----- und -----BEGIN EC PRIVATE KEY----

Wenn Sie über ein Zertifikat in einem anderen Format verfügen, können Sie es mithilfe von OpenSSL in das PEM-Format konvertieren. Weitere Informationen finden Sie unter Konvertieren eines Zertifikats in das entsprechende Format.

Erstellen Sie vor dem Konfigurieren des Datenflussendpunkts ein Geheimnis mit dem Zertifikat und dem privaten Schlüssel.

• Wenn Sie das Einsatz-Portal verwenden, wird das Geheimnis automatisch formatiert und mit dem Kubernetes-Cluster synchronisiert.

• Wenn Sie Bicep oder Kubernetes verwenden, erstellen Sie das Geheimnis manuell mit dem Zertifikat und dem privaten Schlüssel im selben Namespace wie der MQTT-Datenflussendpunkt.

  kubectl create secret generic <X509_SECRET_NAME> -n azure-iot-operations --from-file=client_cert.pem=<CLIENT_CERT_FILE>.pem --from-file=client_key.pem=<PRIVATE_KEY_FILE>.pem --from-file=client_intermediate_certs.pem=<INTERMEDIATE_CERT_FILE>.pem


  Dabei muss das Geheimnis client_cert.pem und client_key.pem als Schlüsselnamen für das Zertifikat und den privaten Schlüssel enthalten. Optional kann das Geheimnis auch client_intermediate_certs.pem als Schlüsselname für die Zwischenzertifikate enthalten.

Betriebserfahrung

Wichtig

Um die Webbenutzeroberfläche zum Verwalten von Geheimnissen zu verwenden, muss Azure IoT Einsatz zuerst mit sicheren Einstellungen aktiviert werden, indem Sie eine Azure Key Vault-Instanz konfigurieren und Workloadidentitäten aktivieren. Weitere Informationen finden Sie unter Aktivieren sicherer Einstellungen in der Azure IoT Operations-Bereitstellung.

Wichtig

Die Vorgangserlebnis-Web-UI hat derzeit ein bekanntes Problem, bei dem das Erstellen eines X.509-Geheimnisses zu einem Geheimnis mit falsch kodierten Daten führt. Weitere Informationen und die Problemumgehung finden Sie unter bekannten Problemen.

Wählen Sie auf der Seite "Einstellungen für den Endpunkt des Betriebsdatendurchflusses" die Registerkarte "Basis", dann wählen Sie Authentifizierungsmethode> und schließlich X509-Zertifikat aus.

Geben Sie hier unter dem Namen des synchronisierten geheimen Schlüssels einen Namen für den geheimen Schlüssel ein. Dieser Name wird verwendet, um in den Einstellungen des Datenflussendpunkts auf das Geheimnis zu verweisen. Es ist auch der Geheimnisname, der im Kubernetes-Cluster gespeichert ist.

Wählen Sie dann unter X509-Clientzertifikat, X509-Clientschlüssel und X509-Zwischenzertifikaten"Verweis hinzufügen" aus, um das Zertifikat, den privaten Schlüssel und die Zwischenzertifikate hinzuzufügen. Wählen Sie auf der nächsten Seite den geheimen Schlüssel aus Azure Key Vault mit "Aus Azure Key Vault hinzufügen " oder "Neuen geheimen Schlüssel erstellen " aus.

Wenn Sie "Neu erstellen" auswählen, geben Sie die folgenden Einstellungen ein:

Einstellung	BESCHREIBUNG
Geheimnisname	Der Name des Geheimnisses in Azure Key Vault. Wählen Sie einen Namen aus, der sich einfach merken lässt, um das Geheimnis später in der Liste auswählen zu können.
Geheimer Wert	Das Zertifikat, der private Schlüssel oder die Zwischenzertifikate im PEM-Format. Sie können mehrzeilige Branchenstandard-X509-Zertifikate hochladen, die die Verwaltung der Geräteauthentifizierung, Sicherheit und Flexibilität verbessern.
Aktivierungsdatum festlegen	Wenn diese Option aktiviert ist, das Datum, an dem das Geheimnis aktiv wird.
Festlegen des Ablaufdatums	Wenn diese Option deaktiviert ist, das Datum, an dem das Geheimnis abläuft.

Weitere Informationen zu geheimen Schlüsseln finden Sie unter Erstellen und Verwalten von geheimen Schlüsseln in Azure IoT Operations.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Befehl "az iot ops dataflow endpoint create ", wobei der Parameter für die --auth-type X.509-Zertifikatauthentifizierung festgelegt X509Certificate ist.

az iot ops dataflow endpoint create <Command> --auth-type X509Certificate --secret-name <X509SecretName> --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName>

Erstellen oder Ändern

Verwenden Sie az iot ops dataflow endpoint apply mit dem Parameter --config-file.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei mit folgendem Inhalt aus:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "authentication": {
          "method": "X509Certificate",
          "x509CertificateSettings": {
            "secretRef": "<X509SecretName>"
          }
        }
    }
}

Bizeps

mqttSettings: {
  authentication: {
    method: 'X509Certificate'
      x509CertificateSettings:
        secretRef: '<X509_SECRET_NAME>'
  }
}

Kubernetes (Vorschau)

mqttSettings:
  authentication:
    method: X509Certificate
    x509CertificateSettings:
      secretRef: <X509_SECRET_NAME>

Anonym

Um die anonyme Authentifizierung zu verwenden, legen Sie die Authentifizierungsmethode auf Anonymous fest.

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für den Operations-Experience-Datenflussendpunkt" die Registerkarte "Einfach" und dann "Authentifizierungsmethode>Ohne" aus.

Azure CLI

Erstellen oder ersetzen

Verwenden Sie den Befehl "az iot ops dataflow endpoint create " mit dem Parameter für die --no-auth anonyme Authentifizierung.

az iot ops dataflow endpoint create <Command> --no-auth --resource-group <ResourceGroupName> --instance <AioInstanceName> --name <EndpointName>

Erstellen oder Ändern

Verwenden Sie az iot ops dataflow endpoint apply mit dem Parameter --config-file.

Gehen Sie in diesem Beispiel von einer Konfigurationsdatei mit folgendem Inhalt aus:

{
    "endpointType": "Mqtt",
    "mqttSettings": {
        "authentication": {
          "method": "Anonymous"
        }
    }
}

Bizeps

mqttSettings: {
  authentication: {
    method: 'Anonymous'
  }
}

Kubernetes (Vorschau)

mqttSettings:
  authentication:
    method: Anonymous
    anonymousSettings:
      {}

Erweiterte Einstellungen

Sie können erweiterte Einstellungen für den MQTT-Broker-Datenflussendpunkt festlegen, z. B. TLS, vertrauenswürdiges Zertifizierungsstellenzertifikat, MQTT-Nachrichteneinstellungen und CloudEvents. Sie können diese Einstellungen auf der Registerkarte " Erweitertes Portal" des Datenflussendpunkts innerhalb der benutzerdefinierten Ressource des Datenflussendpunkts festlegen.

Betriebserfahrung

Wählen Sie in der Betriebsumgebung die Registerkarte "Erweitert " für den Datenflussendpunkt aus.

Azure CLI

{
    "mqttSettings": {
        "qos": 1,
        "retain": "Keep",
        "sessionExpirySeconds": 3600,
        "keepAliveSeconds": 60,
        "maxInflightMessages": 100,
        "protocol": "WebSockets",
        "clientIdPrefix": "dataflow",
        "cloudEventAttributes": "Propagate",
        "tls": {
          "mode": "Enabled"
        }
    }
}

Bizeps

// See sections below for explanation of each setting
mqttSettings: {
  qos: 1
  retain: 'Keep'
  sessionExpirySeconds: 3600
  keepAliveSeconds: 60
  maxInflightMessages: 100
  protocol: WebSockets
  clientIdPrefix: 'dataflow'
  cloudEventAttributes : 'Propagate' // or 'CreateOrRemap'
}

Kubernetes (Vorschau)

# See sections below for explanation of each setting
mqttSettings:
  qos: 1
  retain: Keep
  sessionExpirySeconds: 3600
  keepAliveSeconds: 60
  maxInflightMessages: 100
  protocol: WebSockets
  clientIdPrefix: dataflow
  cloudEventAttributes : Propagate # or CreateOrRemap

TLS-Einstellungen

TLS-Modus

Um TLS für den MQTT-Endpunkt zu aktivieren oder zu deaktivieren, aktualisieren Sie die Einstellung mode in den TLS-Einstellungen.

Betriebserfahrung

Wählen Sie auf der Seite „Einstellungen“ für den Datenflussendpunkt auf der Einsatz-Benutzeroberfläche die Registerkarte Erweitert aus, und verwenden Sie dann das Kontrollkästchen neben TLS-Modus aktiviert.

Azure CLI

{
    "mqttSettings": {
        "tls": {
          "mode": "Enabled"
        }
    }
}

Bizeps

mqttSettings: {
  tls: {
    mode: 'Enabled' // or 'Disabled'
  }
}

Kubernetes (Vorschau)

mqttSettings:
  tls:
    mode: Enabled # or Disabled

Der TLS-Modus kann auf Enabled oder Disabled festgelegt werden. Wenn der Modus auf Enabled festgelegt ist, verwendet der Datenfluss eine sichere Verbindung mit dem MQTT-Broker. Wenn der Modus auf Disabled festgelegt ist, verwendet der Datenfluss eine unsichere Verbindung mit dem MQTT-Broker.

Vertrauenswürdiges Zertifizierungsstellenzertifikat

Konfigurieren Sie das vertrauenswürdige Zertifizierungsstellenzertifikat für den MQTT-Endpunkt, um eine sichere Verbindung mit dem MQTT-Broker herzustellen. Diese Einstellung ist wichtig, wenn der MQTT-Broker ein selbstsigniertes Zertifikat oder ein Zertifikat verwendet, das von einer benutzerdefinierten Zertifizierungsstelle signiert ist, die nicht standardmäßig vertrauenswürdig ist.

Betriebserfahrung

Wählen Sie auf der Seite „Einstellungen“ für den Datenflussendpunkt auf der Einsatz-Benutzeroberfläche die Registerkarte Erweitert aus, und verwenden Sie dann das Feld ConfigMap für vertrauenswürdige Zertifizierungsstellenzertifikate, um die ConfigMap anzugeben, die das vertrauenswürdige Zertifizierungsstellenzertifikat enthält.

Bizeps

mqttSettings: {
  tls: {
    trustedCaCertificateConfigMapRef: '<YOUR_CA_CERTIFICATE>'
  }
}

Azure CLI

{
    "mqttSettings": {
        "tls": {
          "trustedCaCertificateConfigMapRef": "<YOUR_CA_CERTIFICATE>"
        }
    }
}

Kubernetes (Vorschau)

mqttSettings:
  tls:
    trustedCaCertificateConfigMapRef: <YOUR_CA_CERTIFICATE>

Diese ConfigMap sollte das Zertifizierungsstellenzertifikat im PEM-Format enthalten. Die ConfigMap muss sich im selben Namespace wie die MQTT-Datenflussressource befinden. Zum Beispiel:

kubectl create configmap client-ca-configmap --from-file root_ca.crt -n azure-iot-operations

---

Tipp

Beim Herstellen einer Verbindung mit einem Event Grid-MQTT-Broker ist das Zertifizierungsstellenzertifikat nicht erforderlich, da der Event Hubs-Dienst ein Zertifikat verwendet, das von einer öffentlichen Zertifizierungsstelle signiert ist. Dies gilt standardmäßig als vertrauenswürdig.

Client-ID-Präfix

Sie können ein Client-ID-Präfix für den MQTT-Client festlegen. Die Client-ID wird durch Anfügen des Instanznamens des Datenflusses an das Präfix generiert.

Achtung

Die meisten Anwendungen sollten das Präfix der Client-ID nicht ändern. Ändern Sie dies nicht nach einer initialen IoT Operations-Bereitstellung. Das Ändern des Präfixes der Client-ID nach der Bereitstellung kann zu Datenverlust führen.

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für Endpunkt der Betriebsablaufdaten", die Registerkarte Erweitert aus und verwenden Sie dann das Feld Client-ID-Präfix, um das Präfix anzugeben.

Azure CLI

{
    "mqttSettings": {
        "clientIdPrefix": "<YOUR_PREFIX>"
    }
}

Bizeps

mqttSettings: {
  clientIdPrefix: '<YOUR_PREFIX>'
}

Kubernetes (Vorschau)

mqttSettings:
  clientIdPrefix: <YOUR_PREFIX>

QoS

Sie können die QoS (Quality of Service)-Ebene für die MQTT-Nachrichten entweder auf 1 oder 0 festlegen. Der Standardwert ist 1.

Betriebserfahrung

Auf der Einstellungsseite für den Betriebsdatenfluss-Endpunkt wählen Sie die Registerkarte Erweitert aus und verwenden anschließend das Feld Quality of Service (QoS), um die QoS-Stufe festzulegen.

Azure CLI

{
    "mqttSettings": {
        "qos": 1
    }
}

Bizeps

mqttSettings: {
  qos: 1 // Or 0
}

Kubernetes (Vorschau)

mqttSettings:
  qos: 1 # Or 0

Beibehalten V

Verwenden Sie die Einstellung retain, um anzugeben, ob der Datenfluss die Aufbewahrungskennzeichnung für MQTT-Nachrichten beibehalten soll. Der Standardwert ist Keep.

Das Festlegen dieses Felds auf Keep ist nützlich zum Sicherstellen, dass der Remotebroker dieselben Nachrichten wie der lokale Broker beibehalten hat. Dies kann bei UNS-Szenarios (Unified Namespace, einheitlicher Namespace) wichtig sein.

Wenn diese Eigenschaft auf Never festgelegt ist, wird das Aufbewahrungskennzeichnungszeichen aus den MQTT-Nachrichten entfernt. Dies kann hilfreich sein, wenn sie nicht möchten, dass der Remotebroker Nachrichten aufbewahrt, oder wenn der Remotebroker die Aufbewahrung nicht unterstützt.

So konfigurieren Sie Aufbewahrungseinstellungen

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen der Datenflussendpunkte für den Betriebsablauf" die Registerkarte Erweitert aus und verwenden Sie dann das Feld Beibehalten, um die Aufbewahrungseinstellung anzugeben.

Azure CLI

{
    "mqttSettings": {
        "retain": "Keep"
    }
}

Bizeps

mqttSettings: {
  retain: Keep // or Never
}

Kubernetes (Vorschau)

mqttSettings:
  retain: Keep # or Never

Die Aufbewahrungseinstellung wird nur wirksam, wenn der Datenfluss MQTT-Endpunkt sowohl als Quelle als auch als Ziel verwendet. Beispiel: in einem MQTT-Brückenszenario .

Wichtig

Der Azure Event Grid MQTT-Broker unterstützt derzeit nicht das Retain-Flag. Wenn das Retain-Flag also auf Keep für einen Event Grid-MQTT-Broker-Endpunkt festgelegt und als Ziel verwendet wird, werden die Nachrichten abgelehnt. Um dies zu vermeiden, legen Sie das Retain-Flag auf Never fest, wenn Sie den Event Grid-MQTT-Broker als Ziel verwenden.

Sitzungsablauf

Sie können das Sitzungsablaufintervall für den MQTT-Client des Datenflusses festlegen. Das Sitzungsablaufintervall ist die maximale Zeit, die eine MQTT-Sitzung beibehalten wird, wenn der Datenflussclient die Verbindung trennt. Die Standardeinstellung beträgt 600 Sekunden. So konfigurieren Sie das Sitzungsablaufintervall

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für den Operationserfahrungsdatenfluss" die Registerkarte "Erweitert" aus, und verwenden Sie dann das Feld "Sitzungsablauf", um das Ablaufintervall der Sitzung anzugeben.

Azure CLI

{
    "mqttSettings": {
        "sessionExpirySeconds": 600
    }
}

Bizeps

mqttSettings: {
  sessionExpirySeconds: 600
}

Kubernetes (Vorschau)

mqttSettings:
  sessionExpirySeconds: 600

MQTT- oder WebSockets-Protokoll

Standardmäßig ist WebSockets nicht aktiviert. Um MQTT über WebSockets zu verwenden, legen Sie das Feld protocol auf WebSockets fest.

Betriebserfahrung

Wählen Sie auf der Seite „Einstellungen“ für den Datenflussendpunkt auf der Einsatz-Benutzeroberfläche die Registerkarte Erweitert aus, und geben Sie dann im Feld Protokoll das Protokoll an.

Azure CLI

{
    "mqttSettings": {
        "protocol": "WebSockets"
    }
}

Bizeps

mqttSettings: {
  protocol: 'WebSockets'
}

Kubernetes (Vorschau)

mqttSettings:
  protocol: WebSockets

Max. In-Flight-Nachrichten

Sie können die maximale Anzahl von In-Flight-Nachrichten festlegen, die der MQTT-Datenflussclient haben kann. Der Standard ist 100.

Betriebserfahrung

Wählen Sie auf der Seite "Datenflussendpunkteinstellungen" die Registerkarte "Erweitert " aus, und verwenden Sie dann das Feld "Maximale In-Flight-Nachrichten ", um die maximale Anzahl von Inflight-Nachrichten anzugeben.

Azure CLI

{
    "mqttSettings": {
        "maxInflightMessages": 100
    }
}

Bizeps

mqttSettings: {
  maxInflightMessages: 100
}

Kubernetes (Vorschau)

mqttSettings:
  maxInflightMessages: 100

Beim Abonnieren, wenn der MQTT-Endpunkt als Quelle verwendet wird, ist dies das Maximum zum Empfangen. Beim Veröffentlichen, wenn der MQTT-Endpunkt als Ziel verwendet wird, ist dies die maximale Anzahl von Nachrichten, die gesendet werden, bevor auf eine Bestätigung gewartet wird.

Keep-Alive

Sie können das Keepalive-Intervall für den MQTT-Client des Datenflusses festlegen. Das Keepalive-Intervall ist die maximale Zeit, die der Datenflussclient im Leerlauf sein kann, bevor eine PINGREQ-Nachricht an den Broker gesendet wird. Der Standardwert ist 60 Sekunden.

Betriebserfahrung

Wählen Sie auf der Seite "Einstellungen für den Datenflussendpunkt im Betriebsablauf" die Registerkarte Erweitert aus, und verwenden Sie dann das Feld Keep alive, um das Keep-Alive-Intervall anzugeben.

Azure CLI

{
    "mqttSettings": {
        "keepAliveSeconds": 60
    }
}

Bizeps

mqttSettings: {
  keepAliveSeconds: 60
}

Kubernetes (Vorschau)

mqttSettings:
  keepAliveSeconds: 60

CloudEvents

CloudEvents sind eine Möglichkeit, Ereignisdaten auf gemeinsame Weise zu beschreiben. Die CloudEvents-Einstellungen werden verwendet, um Nachrichten im CloudEvents-Format zu senden oder zu empfangen. Sie können CloudEvents für ereignisgesteuerte Architekturen verwenden, bei denen unterschiedliche Dienste in demselben oder in unterschiedlichen Cloudanbieter miteinander kommunizieren müssen.

Die cloudEventAttributes-Optionen sind Propagate oder CreateOrRemap. So konfigurieren Sie CloudEvents-Einstellungen

Betriebserfahrung

Wählen Sie auf der Seite „Einstellungen“ für den Datenflussendpunkt auf der Einsatz-Benutzeroberfläche die Registerkarte Erweitert aus, und geben Sie dann im Feld Cloudereignisattribute die CloudEvents-Einstellung an.

Azure CLI

{
    "mqttSettings": {
        "cloudEventAttributes": "Propagate"
    }
}

Bizeps

mqttSettings: {
  cloudEventAttributes : 'Propagate' // or 'CreateOrRemap'
}

Kubernetes (Vorschau)

mqttSettings:
  cloudEventAttributes : Propagate # or CreateOrRemap

Die folgenden Abschnitte enthalten weitere Informationen zu CloudEvents-Einstellungen.

Verteilungseinstellung

CloudEvent-Eigenschaften werden für Nachrichten übergeben, welche die erforderlichen Eigenschaften enthalten. Wenn die Nachricht die erforderlichen Eigenschaften nicht enthält, wird die Nachricht unverändert übergeben.

Name	Erforderlich	Beispielwert	Ausgabewert
specversion	Ja	1.0	Unverändert übergeben
type	Ja	ms.aio.telemetry	Unverändert übergeben
source	Ja	aio://mycluster/myoven	Unverändert übergeben
id	Ja	A234-1234-1234	Unverändert übergeben
subject	Nein	aio/myoven/sensor/temperature	Unverändert übergeben
time	Nein	2018-04-05T17:31:00Z	Unverändert übergeben. Es ist nicht neu gestempelt.
datacontenttype	Nein	application/json	Der Inhaltstyp der Ausgabedaten wurde nach der optionalen Transformationsphase geändert.
dataschema	Nein	sr://fabrikam-schemas/123123123234234234234234#1.0.0	Wenn in der Transformationskonfiguration ein Transformationsschema für Ausgabedaten angegeben wird, wird dataschema in das Ausgabeschema geändert.

CreateOrRemap-Einstellung

CloudEvent-Eigenschaften werden für Nachrichten übergeben, welche die erforderlichen Eigenschaften enthalten. Wenn die Nachricht die erforderlichen Eigenschaften nicht enthält, werden die Eigenschaften generiert.

Name	Erforderlich	Generierter Wert bei fehlendem Wert
specversion	Ja	1.0
type	Ja	ms.aio-dataflow.telemetry
source	Ja	aio://<target-name>
id	Ja	Generierte UUID im Zielclient
subject	Nein	Das Ausgabethema, zu dem die Nachricht gesendet wird
time	Nein	Generiert als RFC 3339 im Zielclient
datacontenttype	Nein	Der Inhaltstyp der Ausgabedaten wurde nach der optionalen Transformationsphase geändert
dataschema	Nein	Schema, das in der Schemaregistrierung definiert ist

Nächste Schritte

Weitere Informationen zu Datenflüssen finden Sie unter Erstellen eines Datenflusses.
