Erstellen eines auf einem Apache Tomcat-Server ausgeführten Service Fabric-Containers unter Linux

Apache Tomcat ist eine beliebte Open Source-Implementierung der Java Servlet- und Java Server-Technologien. In diesem Artikel wird gezeigt, wie Sie einen Container mit Apache Tomcat und eine einfache Webanwendung erstellen, den Container für einen Service Fabric-Cluster unter Linux bereitstellen und eine Verbindung mit der Webanwendung herstellen können.

Weitere Informationen zu Apache Tomcat finden Sie auf der Homepage von Apache Tomcat.

Voraussetzungen

Erstellen und lokales Ausführen eines Tomcat-Image

Führen Sie die Schritte in diesem Abschnitt durch, um ein Docker-Image basierend auf einem Apache Tomcat-Image und eine einfache Web-App zu erstellen und diese dann in einem Container auf Ihrem lokalen System auszuführen.

  1. Klonen Sie das Beispielrepository Erste Schritte mit Service Fabric mit Java auf Ihrem Entwicklungscomputer.

    git clone https://github.com/Azure-Samples/service-fabric-java-getting-started.git

  2. Ändern Sie die Verzeichnisse in das Beispielverzeichnis für den Apache Tomcat-Server (service-fabric-java-getting-started/container-apache-tomcat-web-server-sample):

    cd service-fabric-java-getting-started/container-apache-tomcat-web-server-sample

  3. Erstellen Sie basierend auf dem offiziellen Tomcat-Image auf Docker Hub und dem Beispiel zum Tomcat-Server eine Docker-Datei. Erstellen Sie im Verzeichnis service-fabric-java-getting-started/container-apache-tomcat-web-server-sample eine Datei namens Dockerfile (ohne Dateierweiterung). Fügen Sie der Dockerfile Folgendes hinzu, und speichern Sie Ihre Änderungen:

    FROM library/tomcat

EXPOSE 8080

COPY ./ApacheTomcat /usr/local/tomcat

    Weitere Informationen finden Sie in der Dockerfile-Referenz.

  4. Melden Sie sich bei Docker an, und führen Sie den Befehl docker build aus, um das Image zu erstellen, mit dem Ihre Webanwendung ausgeführt wird:

    docker login
docker build . -t tomcattest

    Dieser Befehl erstellt das neue Image gemäß den Anweisungen aus der Dockerfile-Datei. Das Image erhält den Namen tomcattest. Hierzu wird der Parameter „-t“ (für Tagging) verwendet. Zur Erstellung eines Containerimages wird zunächst das Basisimage von Docker Hub heruntergeladen, und die Anwendung wird hinzugefügt.

    Wenn der Buildbefehl abgeschlossen ist, rufen Sie den Befehl docker images ab, um Informationen zum neuen Image anzuzeigen:

    $ docker images

REPOSITORY                    TAG                 IMAGE ID            CREATED             SIZE
tomcattest                    latest              86838648aab6        2 minutes ago       194 MB

  5. Stellen Sie sicher, dass Ihre Containeranwendung lokal ausgeführt wird, bevor Sie sie mithilfe von Push an die Containerregistrierung übertragen:

    docker run -itd --name tomcat-site -p 8080:8080 tomcattest.
    • --name versieht den Container mit einem Namen, sodass Sie statt über dessen ID mittels eines Anzeigenamens auf diesen verweisen können.
    • -p gibt die Portzuordnung zwischen dem Container und dem Hostbetriebssystem an.

    Hinweis

    Der Port, den Sie mit dem Parameter -p öffnen, muss der Port sein, auf den Ihre Tomcat-Anwendung für Anforderungen lauscht. Im aktuellen Beispiel ist ein Connector in der Datei ApacheTomcat/conf/server.xml zum Lauschen auf Port 8080 für HTTP-Anforderungen konfiguriert. Dieser Port ist Port 8080 auf dem Host zugeordnet.

    Weitere Informationen zu anderen Parametern finden Sie in der Dokumentation zur Ausführung von Docker.

  6. Um den Container zu testen, öffnen Sie einen Browser, und geben Sie eine der folgenden URLs ein. Für jede URL wird eine Variante des Willkommensbildschirms „Hello World!“ angezeigt.

    • http://localhost:8080/hello
    • http://localhost:8080/hello/sayhello
    • http://localhost:8080/hello/sayhi

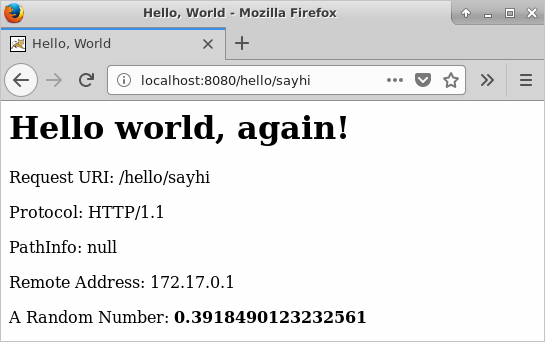

    Hallo Welt! – /sayhi

  7. Halten Sie den Container an, und löschen Sie ihn von Ihrem Entwicklungscomputer:

    docker stop tomcat-site
docker rm tomcat-site

Übertragen des Tomcat-Images mithilfe von Push an Ihre Containerregistrierung

Nachdem Sie sichergestellt haben, dass das Tomcat-Image in einem Container auf Ihrem Entwicklungscomputer ausgeführt wird, pushen Sie es an ein Repository in einer Containerregistrierung. Dies dient zur Reduzierung von Unterbrechungen Ihrer Workflows für die Imageentwicklung und -bereitstellung. In diesem Artikel wird das Image mit Azure Container Registry gespeichert, mit einigen Änderungen an den Schritten können Sie jedoch eine beliebige Containerregistrierung verwenden. In diesem Artikel wird vorausgesetzt, dass der Registrierungsname myregistry und der vollständige Registrierungsname „myregistry.azurecr.io“ lautet. Ändern Sie dies entsprechend in Bezug auf Ihr Szenario.

  1. Führen Sie docker login aus, um sich mit Ihren Registrierungsanmeldeinformationen bei der Containerregistrierung anzumelden.

    Im folgenden Beispiel werden die ID und das Kennwort eines Microsoft Entra-Dienstprinzipals übergeben. Angenommen, Sie haben Ihrer Registrierung für ein Automatisierungsszenario einen Dienstprinzipal zugewiesen. Alternativ können Sie sich mit Ihrem für die Registrierung verwendeten Benutzernamen und Kennwort anmelden.

    docker login myregistry.azurecr.io -u xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx -p myPassword

  2. Mit dem folgenden Befehl wird ein Tag oder Alias des Images mit einem vollqualifizierten Pfad zur Registrierung erstellt. In diesem Beispiel wird das Image im samples-Namespace platziert, um den Stamm der Registrierung nicht zu überladen.

    docker tag tomcattest myregistry.azurecr.io/samples/tomcattest

  3. Übertragen des Image mithilfe von Push an Ihre Containerregistrierung:

    docker push myregistry.azurecr.io/samples/tomcattest

Erstellen und Bereitstellen der Service Fabric-Containeranwendung

Nachdem Sie das Tomcat-Image nun mithilfe von Push an eine Containerregistrierung übertragen haben, können Sie eine Service Fabric-Containeranwendung erstellen und bereitstellen, die das Tomcat-Image von Ihre Registrierung abruft und als Containerdienst in Ihrem Cluster ausführt.

  1. Erstellen Sie ein neues Verzeichnis außerhalb Ihres lokalen Klons (außerhalb der Verzeichnisstruktur service-fabric-java-getting-started). Wechseln Sie zu diesem, und erstellen Sie mithilfe von Yeoman ein Gerüst für eine Containeranwendung:

    yo azuresfcontainer

    Geben Sie bei Aufforderung die folgenden Werte ein:

    • Name Ihrer Anwendung: ServiceFabricTomcat
    • Name des Anwendungsdiensts: TomcatService
    • Name des Image: Geben Sie die URL für das Containerimage in Ihrer Containerregistrierung (z.B. „myregistry.azurecr.io/samples/tomcattest“) an.
    • Befehle: Lassen Sie dieses Feld leer. Da für dieses Image ein Workloadeinstiegspunkt definiert ist, müssen Sie nicht explizit Eingabebefehle angeben. (Befehle werden im Container ausgeführt, wodurch der Container nach dem Start weiter ausgeführt wird.)
    • Anzahl der Instanzen des Gastcontaineranwendung: 1

    Service Fabric-Yeoman-Generator für Container

  2. Fügen Sie im Dienstmanifest (ServiceFabricTomcat/ServiceFabricTomcat/TomcatServicePkg/ServiceManifest.xml) den folgenden XML-Code unter dem Stammtag ServiceManfest hinzu, um den Port zu öffnen, auf den Ihre Anwendung zurzeit für Anforderungen lauscht. Das Tag Endpoint deklariert das Protokoll und den Port für den Endpunkt. In diesem Artikel lauscht der Containerdienst auf Port 8080:

<Resources>
 <Endpoints>
   <!-- This endpoint is used by the communication listener to obtain the port on which to
    listen. Please note that if your service is partitioned, this port is shared with
    replicas of different partitions that are placed in your code. -->
   <Endpoint Name="endpointTest" Port="8080" Protocol="tcp"/>
 </Endpoints>
</Resources>
  1. Fügen Sie im Anwendungsmanifest (ServiceFabricTomcat/ServiceFabricTomcat/ApplicationManifest.xml) unter dem Tag ServiceManifestImport den folgenden XML-Code hinzu. Ersetzen Sie AccountName und Password im Tag RepositoryCredentials durch den Namen Ihrer Containerregistrierung und das Kennwort, mit dem Sie sich bei dieser anmelden.
<Policies>
 <ContainerHostPolicies CodePackageRef="Code">
   <PortBinding ContainerPort="8080" EndpointRef="endpointTest"/>
   <RepositoryCredentials AccountName="myregistry" Password="=P==/==/=8=/=+u4lyOB=+=nWzEeRfF=" PasswordEncrypted="false"/>
 </ContainerHostPolicies>
</Policies>

Das Tag ContainerHostPolicies gibt Richtlinien für die Aktivierung der Containerhosts an.

  • Das Tag PortBinding konfiguriert die Richtlinie zur Zuordnung von Containerports mit Hosts. Das Attribut ContainerPort ist auf 8080 festgelegt, da der Container Port 8080 wie in der Dockerfile-Datei angegeben verfügbar macht. Das Attribut EndpointRef ist auf „endpointTest“ festgelegt, den im vorherigen Schritt im Dienstmanifest definierten Endpunkt. Anforderungen, die beim Dienst an Port 8080 eingehen, werden deshalb im Container dem Port 8080 zugeordnet.
  • Das Tag RepositoryCredentials gibt die Anmeldeinformationen an, die der Container zur Authentifizierung beim (privaten) Repository benötigt, von dem er das Image abruft. Diese Richtlinie ist nicht erforderlich, wenn das Image aus einem öffentlichen Repository abgerufen wird.
  1. Stellen Sie im Ordner ServiceFabricTomcat eine Verbindung mit dem Service Fabric-Cluster her.

  • Um eine Verbindung mit dem lokalen Service Fabric-Cluster herzustellen, führen Sie Folgendes aus:

    sfctl cluster select --endpoint http://localhost:19080

  • Um eine Verbindung mit einem sicheren Azure-Cluster herzustellen, stellen Sie sicher, dass im Verzeichnis ServiceFabricTomcat das Clientzertifikat als PEM-Datei vorhanden ist, und führen Sie Folgendes aus:

    sfctl cluster select --endpoint https://PublicIPorFQDN:19080 -pem your-certificate.pem -no-verify

    Ersetzen Sie im vorhergehenden Befehl your-certificate.pem durch den Namen Ihrer Clientzertifikatdatei. In Entwicklungs- und Testumgebungen wird häufig das Clusterzertifikat als Clientzertifikat verwendet. Wenn Ihr Zertifikat nicht selbst signiert ist, lassen Sie den Parameter -no-verify aus.

    Clusterzertifikate werden in der Regel lokal als PFX-Dateien heruntergeladen. Wenn Ihr Zertifikat bereits im PEM-Format vorhanden ist, können Sie mit dem folgenden Befehl eine PEM-Datei anhand einer PFX-Datei erstellen:

    openssl pkcs12 -in your-certificate.pfx -out your-certificate.pem -nodes -passin pass:your-pfx-password

    Wenn Ihre PFX-Datei nicht kennwortgeschützt ist, verwenden Sie -passin pass: für den letzten Parameter.

  1. Führen Sie das Installationsskript aus, das in der Vorlage für die Bereitstellung der Anwendung für Ihren Cluster zur Verfügung gestellt wurde. Das Skript kopiert das Anwendungspaket in den Clusterimagespeicher, registriert den Anwendungstyp und erstellt eine Instanz der Anwendung.

    ./install.sh

Nachdem Sie das Installationsskript ausgeführt haben, öffnen Sie einen Browser, und navigieren Sie zum Service Fabric Explorer:

  • Verwenden Sie auf einem lokalen Cluster http://localhost:19080/Explorer (ersetzen Sie localhost durch die private IP-Adresse der VM, falls Sie Vagrant unter Mac OS X verwenden).
  • Verwenden Sie in einem sicheren Azure-Cluster https://PublicIPorFQDN:19080/Explorer.

Erweitern Sie den Knoten Anwendungen. Hier finden Sie nun einen Eintrag für Ihren Anwendungstyp ServiceFabricTomcatType und einen weiteren für die erste Instanz dieses Typs. Es kann ein paar Minuten dauern, bis die Bereitstellung durch die Anwendung abgeschlossen ist.

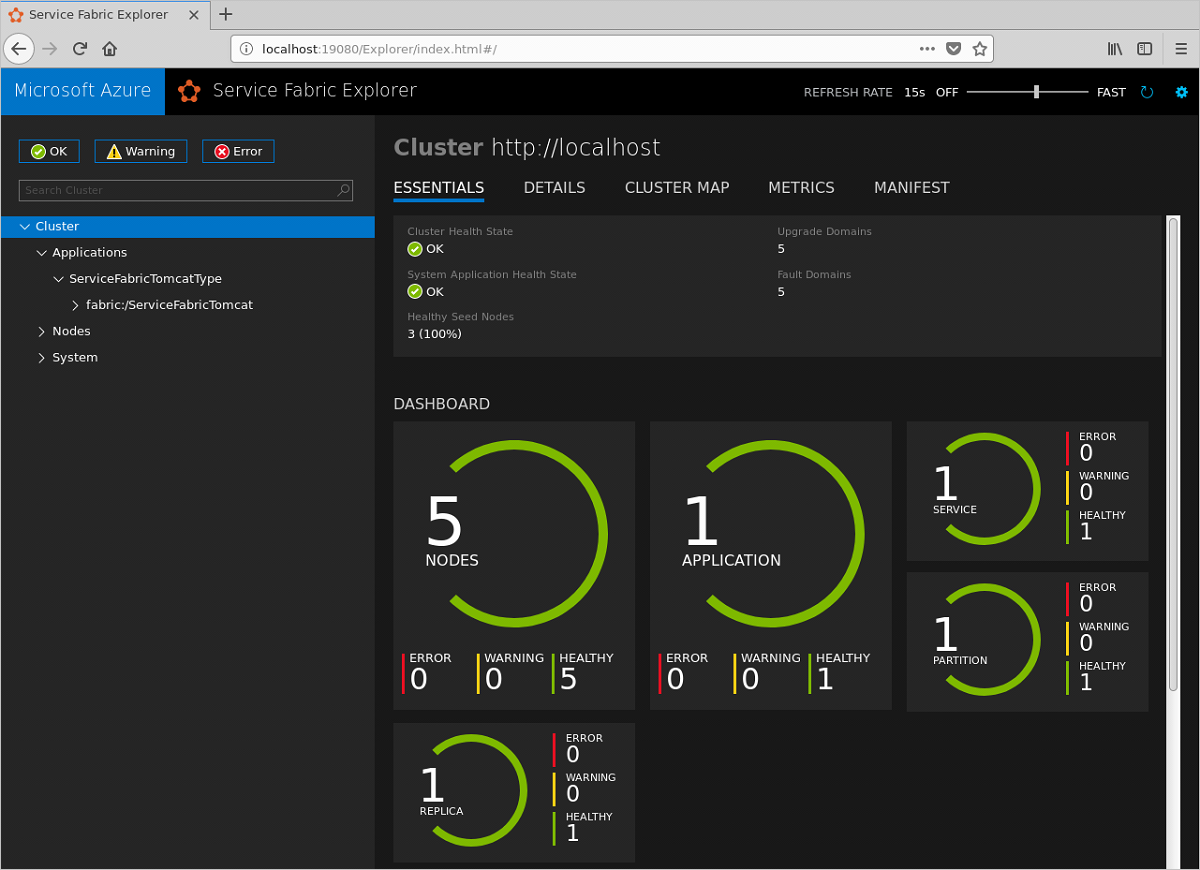

Service Fabric Explorer

  1. Um auf dem Tomcat-Server auf die Anwendung zuzugreifen, öffnen Sie ein Browserfenster, und geben Sie eine der folgenden URLs ein. Wenn Sie eine Bereitstellung für den lokalen Cluster durchgeführt haben, verwenden Sie localhost für PublicIPorFQDN. Für jede URL wird eine Variante des Willkommensbildschirms „Hello World!“ angezeigt.

    • http://PublicIPorFQDN:8080/hello
    • http://PublicIPorFQDN:8080/hello/sayhello
    • http://PublicIPorFQDN:8080/hello/sayhi

Bereinigung

Verwenden Sie das Deinstallationsskript aus der Vorlage, um die Anwendungsinstanz aus Ihrem Cluster zu löschen und die Registrierung des Anwendungstyps aufzuheben.

./uninstall.sh

Wenn Sie das Image mithilfe von Push an die Containerregistrierung übertragen haben, können Sie das lokale Image von Ihrem Entwicklungscomputer löschen:

docker rmi tomcattest
docker rmi myregistry.azurecr.io/samples/tomcattest
