Konfigurieren des Routings für virtuelle Hubs – Azure-Portal

In diesem Artikel erfahren Sie, wie Sie das Routing virtueller Hubs mit dem Azure-Portal konfigurieren. Sie können das Routing virtueller Hubs auch mithilfe der Azure PowerShell-Schritte konfigurieren.

Ein virtueller Hub kann mehrere Gateways enthalten, z. B. ein Site-to-Site-VPN-Gateway, ExpressRoute-Gateway, Point-to-Site-Gateway und Azure Firewall. Die Routingfunktionen auf dem virtuellen Hub werden von einem Router bereitgestellt, der das gesamte Routing, einschließlich Transitrouting, zwischen den Gateways mit dem Border Gateway Protocol (BGP) verwaltet. Der virtuelle Hubrouter bietet auch Transitkonnektivität zwischen virtuellen Netzwerken, die mit einem virtuellen Hub verbunden sind, und kann einen Gesamtdurchsatz von bis zu 50 GBit/s unterstützen. Diese Routingfunktionen gelten für Kunden, die Virtual WAN-Instanzen vom Typ Standard nutzen. Weitere Informationen finden Sie unter Informationen zum Routing virtueller Hubs.

Erstellen einer Routingtabelle

Anhand der folgenden Schritte können Sie eine Routingtabelle und eine Route erstellen.

1. Navigieren Sie im Azure-Portal zum virtuellen Hub.

2. Wählen Sie auf der Seite Virtueller Hub im linken Bereich Routingtabellen aus, um die Seite „Routingtabellen“ zu öffnen. Beachten Sie die Routingtabellen, die an diesen virtuellen Hub weitergegeben werden.

3. Wählen Sie + Routingtabelle erstellen aus, um die Seite Routingtabelle erstellen zu öffnen.

4. Füllen Sie auf der Seite Grundlagen die folgenden Felder aus, und wählen Sie dann Bezeichnungen aus, um zur Seite „Bezeichnungen“ zu wechseln.



   • Name: Name der Instanz der Routingtabelle
   • Routenname: Name der Route
   • Zieltyp: Wählen Sie eine Option aus der Dropdownliste aus.
   • Zielpräfix: Sie können Präfixe aggregieren. Beispiel: VNET 1: 10.1.0.0/24 und VNET 2: 10.1.1.0/24 können als 10.1.0.0/16 aggregiert werden. Routen vom Typ Branch gelten für alle verbundenen VPN-Standorte, ExpressRoute-Leitungen und Benutzer-VPN-Verbindungen.
   • Nächster Hop: Eine Liste mit VNET-Verbindungen oder Azure Firewall.
   • IP-Adresse für nächsten Hop: Wenn Sie eine VNet-Verbindung für den nächsten Hop ausgewählt haben, wird Statische Routen konfigurieren angezeigt, wenn Sie auf Konfigurieren klicken. Dies ist eine optionale Konfigurationseinstellung. Weitere Informationen finden Sie unter Konfigurieren statischer Routen.

5. Konfigurieren Sie Bezeichnungsnamen auf der Seite Bezeichnungen. Bezeichnungen sind ein Verfahren zum logischen Gruppieren von Routingtabellen. Konfigurieren Sie alle erforderlichen Bezeichnungen, und wechseln Sie dann zur Seite „Zuordnungen“.

6. Ordnen Sie auf der Seite Zuordnungen der Routingtabelle Verbindungen zu. Branches, Virtuelle Netzwerke und Aktuelle Einstellungen für die Verbindungen werden angezeigt. Wechseln Sie nach der Konfiguration von Einstellungen zur Seite „Weitergaben“.

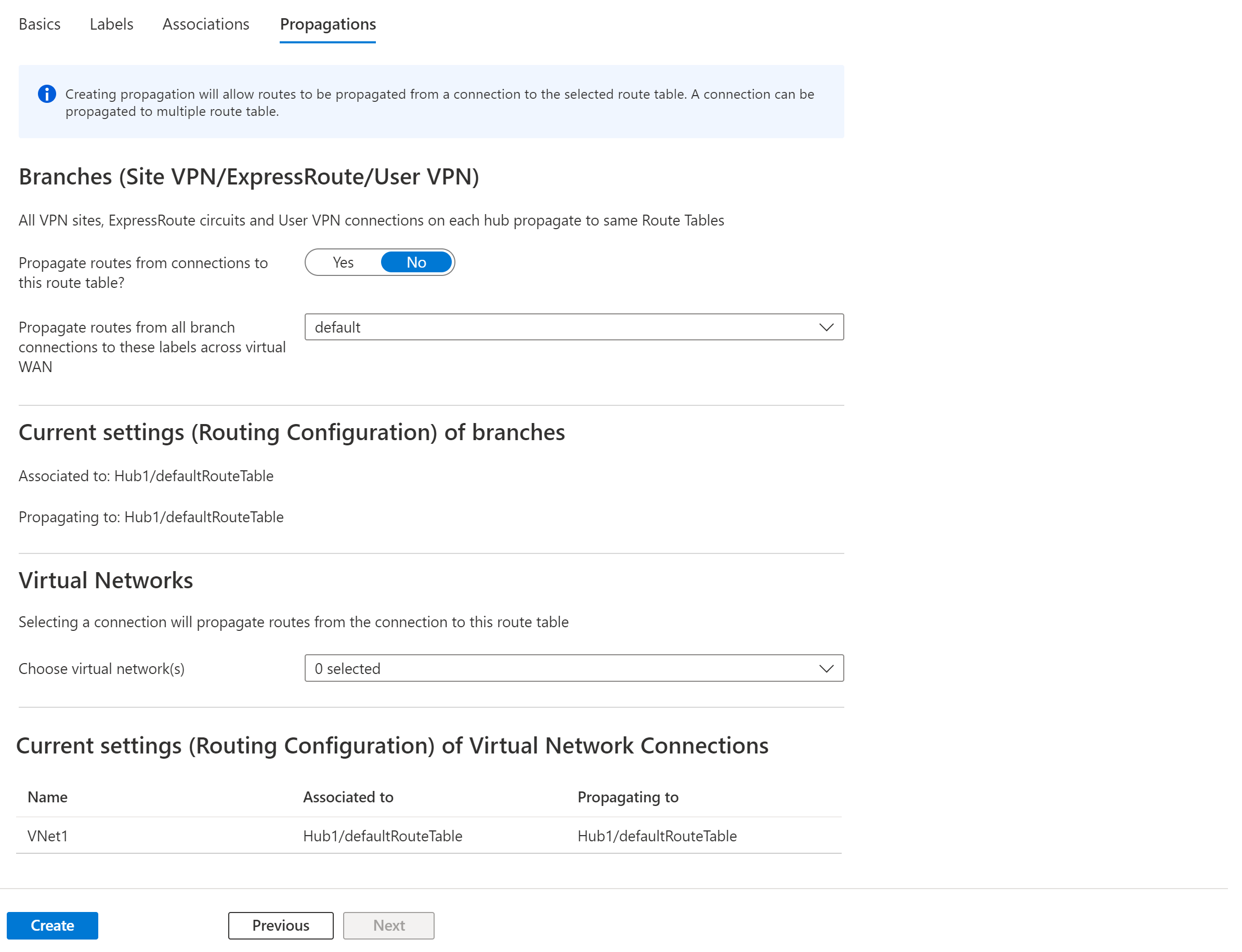

7. Wählen Sie auf der Seite Weitergaben die Einstellungen aus, um Routen von Verbindungen an die Routingtabelle weiterzugeben.



8. Wählen Sie Erstellen aus, um die Routingtabelle zu erstellen.

Bearbeiten einer Routingtabelle

1. Wechseln Sie zum virtuellen Hub, und wählen Sie im linken Bereich Routingtabellen aus. Wählen Sie auf der Seite Routingtabellen den Namen der Routingtabelle aus, die Sie bearbeiten möchten.
2. Bearbeiten Sie auf der Seite Routingtabelle bearbeiten die gewünschten Werte auf den einzelnen Registerkarten.
3. Wählen Sie auf der Seite Weitergaben die Option Erstellen aus, um die Routingtabelle mit neuen Routeninformationen zu aktualisieren.

Bearbeiten einer Route

1. Wechseln Sie zum virtuellen Hub, und wählen Sie im linken Bereich Routingtabellen aus. Wählen Sie auf der Seite Routingtabellen den Namen der Routingtabelle mit der Route aus, die Sie bearbeiten möchten.
2. Suchen Sie auf der Seite Routingtabelle bearbeiten die Route in der Liste, und nehmen Sie die gewünschten Änderungen vor. Wählen Sie dann Überprüfen + erstellen aus.
3. Nehmen Sie auf der Seite Weitergaben alle sonstigen Änderungen vor (falls erforderlich), und wählen Sie dann Erstellen aus, um die Routingtabelle mit den neuen Routeninformationen zu aktualisieren.
4. Falls keine Fehler auftreten, wird die Route aktualisiert.

Löschen einer Route

1. Wechseln Sie zum virtuellen Hub, und wählen Sie im linken Bereich Routingtabellen aus. Wählen Sie auf der Seite Routingtabellen den Namen der Routingtabelle mit der Route aus, die Sie bearbeiten möchten.
2. Suchen Sie auf der Seite Routingtabelle bearbeiten die Route in der Liste. Verwenden Sie die Scrollleiste, um nach rechts zu navigieren. Am Ende der Zeile für die Route wird ein Auslassungszeichen (drei Punkte) angezeigt. Wählen Sie die Auslassungspunkte aus, um die Schaltfläche Entfernen anzuzeigen. Klicken Sie auf Entfernen.
3. Wählen Sie unten auf der Seite Überprüfen + erstellen und dann Erstellen aus.
4. Falls keine Fehler auftreten, wird die Route entfernt.

Löschen einer Routingtabelle

Routingtabellen vom Typ Standard oder Keine können nicht gelöscht werden. Es ist aber möglich, alle benutzerdefinierten Routingtabellen zu löschen.

1. Wechseln Sie zum virtuellen Hub, und wählen Sie im linken Bereich Routingtabellen aus. Aktivieren Sie auf der Seite Routingtabellen das Kontrollkästchen für die Routingtabelle, die Sie löschen möchten (wählen Sie nicht den Namen aus).
2. Rechts in der Zeile mit der Routingtabelle wird ein Auslassungszeichen (drei Punkte) angezeigt. Wählen Sie das Auslassungszeichen und dann in der Dropdownliste Löschen aus.
3. Bestätigen Sie auf der Seite Löschen, dass Sie die Routingtabelle löschen möchten, und wählen Sie dann Löschen aus.
4. Falls keine Fehler auftreten, wird die Routingtabelle gelöscht.

Anzeigen effektiver Routen

1. Navigieren Sie im Azure-Portal zur Seite Virtueller Hub > Effektive Routen.

2. Wählen Sie in den Dropdownmenüs die Routingtabelle aus, um Routen anzuzeigen, die von der ausgewählten Routingtabelle erlernt wurden. Weitergegebene Routen von der Verbindung zur Routingtabelle werden darin automatisch unter Effektive Routen eingefügt. Weitere Informationen finden Sie unter Anzeigen der effektiven Routen für einen virtuellen Hub.

3. Um diese Informationen in einer CSV-Datei herunterzuladen, klicken Sie oben auf der Seite auf Herunterladen.



Konfigurieren von Routing für eine virtuelle Netzwerkverbindung

1. Navigieren Sie im Azure-Portal zu Ihrem Virtual WAN und wählen Sie im linken Bereich VNet-Verbindungen aus.

2. Wählen Sie auf der Seite für VNet-Verbindungen+ Verbindung hinzufügen aus.

3. Konfigurieren Sie auf der Seite Verbindung hinzufügen die Verbindungseinstellungen. Weitere Informationen zu Routingeinstellungen finden Sie unter Informationen zum Routing virtueller Hubs.



   • Verbindungsname: Benennen Sie Ihre Verbindung.
   • Hubs: Wählen Sie den Hub aus, den Sie dieser Verbindung zuordnen möchten.
   • Abonnement: Überprüfen Sie das Abonnement.
   • Ressourcengruppe: Wählen Sie die Ressourcengruppe aus, die das virtuelle Netzwerk enthält, mit dem Sie eine Verbindung herstellen möchten.
   • Virtuelles Netzwerk: Wählen Sie das virtuelle Netzwerk aus, das Sie mit diesem Hub verbinden möchten. Für das von Ihnen gewählte virtuelle Netzwerk kann nicht bereits ein Gateway für virtuelle Netzwerke vorhanden sein.
   • An keine verteilen: Diese Einstellung ist standardmäßig auf Nein festgelegt. Wenn Sie den Schalter auf Ja festlegen, stehen die Konfigurationsoptionen für An Routingtabellen weitergeben und Propagate to labels (An Bezeichnungen weitergeben) nicht mehr für die Konfiguration zur Verfügung.
   • Routingtabelle zuordnen: Sie können im Dropdownmenü die Routingtabelle auswählen, die Sie zuordnen möchten.
   • An Bezeichnungen weitergeben: Bezeichnungen sind eine logische Gruppe von Routingtabellen. Wählen Sie für diese Einstellung einen Eintrag aus der Dropdownliste aus.
   • Statische Routen: Konfigurieren Sie ggf. statische Routen. Konfigurieren Sie statische Routen für virtuelle Netzwerkgeräte (falls zutreffend). Virtual WAN unterstützt eine einzelne IP-Adresse des nächsten Hops für eine statische Route einer VNET-Verbindung. Wenn Sie beispielsweise jeweils über ein separates virtuelles Gerät für ein- und ausgehende Datenverkehrsflüsse verfügen, ist es am besten, die virtuellen Geräte in separaten VNets anzuordnen und die VNets dem virtuellen Hub zuzuordnen.
   • IP des nächsten Hops für Workloads innerhalb dieses VNets umgehen: Mit dieser Einstellung können Sie NVAs und andere Workloads im selben VNet bereitstellen, ohne dass der gesamte Datenverkehr über das NVA geleitet werden muss. Diese Einstellung kann nur konfiguriert werden, wenn Sie eine neue Verbindung konfigurieren. Wenn Sie diese Einstellung für eine bereits erstellte Verbindung verwenden möchten, löschen Sie die Verbindung, und fügen Sie dann eine neue Verbindung hinzu.
   • Statische Route verteilen: Diese Einstellung wird derzeit eingeführt. Mit dieser Einstellung können Sie statische Routen, die im Abschnitt Statische Routen definiert sind, an Routingtabellen weitergeben, die unter Weitergabe an Routentabellen angegeben sind. Darüber hinaus werden Routen an Routingtabellen weitergegeben, für die Bezeichnungen unter Weitergabe an Bezeichnungen angegeben sind. Diese Routen können mit Ausnahme der Standardroute 0/0 hubübergreifend weitergegeben werden. Dieses Feature wird derzeit eingeführt. Wenn Sie dieses Feature aktivieren müssen, öffnen Sie bitte einen Supportfall.

4. Wenn Sie die Einstellungen vorgenommen haben, die Sie konfigurieren möchten, klicken Sie auf Erstellen, um die Verbindung zu erstellen.

Nächste Schritte

• Weitere Informationen zum Routing für virtuelle Hubs finden Sie unter Informationen zum Routing virtueller Hubs.
• Weitere Informationen zu Virtual WAN finden Sie unter Virtual WAN – Häufig gestellte Fragen.
