Konfigurieren von benutzerdefinierten IPsec-/IKE-Verbindungsrichtlinien für S2S-VPN und VNet-to-VNet: Azure-Portal

  • Artikel

In diesem Artikel werden die Schritte zum Konfigurieren der IPsec-/IKE-Richtlinie für Site-to-Site-VPN- oder VNET-zu-VNET-Verbindungen in VPN Gateway über das Azure-Portal beschrieben. Die folgenden Abschnitte erläutern das Erstellen und Konfigurieren einer IPsec-/IKE-Richtlinie und zum Anwenden auf eine neue oder vorhandene Verbindung.

Workflow

Die Anweisungen in diesem Artikel helfen Ihnen beim Einrichten und Konfigurieren von IPsec/IKE-Richtlinien, wie in der folgenden Abbildung dargestellt:

Abbildung von IPsec/IKE-Richtlinien für VNet-zu-VNet- und Standort-zu-Standort-VPN-Gateways.

  1. Erstellen eines virtuellen Netzwerks und eines VPN-Gateways
  2. Erstellen eines Gateways des lokalen Netzwerks für eine standortübergreifende Verbindung oder eines anderen virtuellen Netzwerks und Gateways für eine VNET-zu-VNET-Verbindung
  3. Erstellen Sie eine Verbindung (IPsec oder VNET-to-VNET).
  4. Konfigurieren/aktualisieren/entfernen Sie die IPsec-/IKE-Richtlinie für die Verbindungsressourcen.

Richtlinienparameter

Der IPsec- und IKE-Protokollstandard unterstützt ein breites Spektrum von Kryptografiealgorithmen in verschiedenen Kombinationen. Informationen dazu, wie Sie damit erreichen können, dass die standortübergreifende und VNET-zu-VNET-Konnektivität Ihre Konformitäts- oder Sicherheitsanforderungen erfüllt, finden Sie unter Kryptografische Anforderungen und Azure-VPN-Gateways. Beachten Sie die folgenden Aspekte:

  • Die IPsec-/IKE-Richtlinie kann nur für folgende Gateway-SKUs verwendet werden:
    • VpnGw1–5 und VpnGw1AZ–5AZ
    • Standard und HighPerformance
  • Pro Verbindung kann jeweils nur eine Richtlinienkombination angegeben werden.
  • Sie müssen alle Algorithmen und Parameter für IKE (Hauptmodus) und IPsec (Schnellmodus) angeben. Eine teilweise Angabe von Richtlinien ist unzulässig.
  • Vergewissern Sie sich in den Spezifikationen Ihres VPN-Geräteanbieters, dass die Richtlinie von Ihren lokalen VPN-Geräten unterstützt wird. S2S- bzw. VNet-zu-VNet-Verbindungen können nicht hergestellt werden, wenn die Richtlinien inkompatibel sind.

Kryptografiealgorithmen und Schlüsselstärken

Die folgende Tabelle gibt Aufschluss über die unterstützten konfigurierten Kryptografiealgorithmen und Schlüsselstärken.

IPsec/IKEv2 Optionen
IKEv2-Verschlüsselung GCMAES256, GCMAES128, AES256, AES192, AES128
IKEv2-Integrität SHA384, SHA256, SHA1, MD5
DH-Gruppe DHGroup24, ECP384, ECP256, DHGroup14, DHGroup2048, DHGroup2, DHGroup1, keine
IPsec-Verschlüsselung GCMAES256, GCMAES192, GCMAES128, AES256, AES192, AES128, DES3, DES, keine
IPsec-Integrität GCMAES256, GCMAES192, GCMAES128, SHA256, SHA1, MD5
PFS-Gruppe PFS24, ECP384, ECP256, PFS2048, PFS2, PFS1, keine
QM-SA-Gültigkeitsdauer (Optional: Wenn kein Wert angegeben wird, werden die Standardwerte verwendet)
Sekunden (ganze Zahl; min. 300/Standard: 27.000 Sekunden)
KB (ganze Zahl; min. 1024/Standard: 102.400.000 KB)
Datenverkehrsselektor UsePolicyBasedTrafficSelectors** ($True/$False; Optional, default $False if not specified)
DPD-Timeout Sekunden (Integer: min. 9, max. 3.600, Standard: 45 s)

  • Ihre lokale VPN-Gerätekonfiguration muss folgenden Algorithmus- und Parameterangaben für die Azure-IPsec-/IKE-Richtlinie entsprechen oder selbige enthalten:

    • IKE-Verschlüsselungsalgorithmus (Hauptmodus/Phase 1)
    • IKE-Integritätsalgorithmus (Hauptmodus/Phase 1)
    • DH-Gruppe (Hauptmodus/Phase 1)
    • IPsec-Verschlüsselungsalgorithmus (Schnellmodus/Phase 2)
    • IPsec-Integritätsalgorithmus (Schnellmodus/Phase 2)
    • PFS-Gruppe (Schnellmodus/Phase 2)
    • Datenverkehrsselektor (bei Verwendung von „UsePolicyBasedTrafficSelectors“)
    • Bei der SA-Lebensdauer handelt es sich lediglich um eine lokale Angabe, die nicht übereinstimmen muss.

  • Wenn GCMAES als IPsec-Verschlüsselungsalgorithmus verwendet wird, müssen Sie für die IPsec-Integrität denselben GCMAES-Algorithmus und dieselbe Schlüssellänge auswählen, z. B. „GCMAES128“ für beides.

  • In der Tabelle Algorithmen und Schlüssel oben gilt:

    • IKE entspricht Hauptmodus oder Phase 1.
    • IPsec entspricht Hauptmodus oder Phase 2
    • Die DH-Gruppe gibt die im Hauptmodus oder in Phase 1 verwendete Diffie-Hellman-Gruppe an.
    • Die PFS-Gruppe gibt die im Schnellmodus oder in Phase 2 verwendete Diffie-Hellman-Gruppe an.

  • Die SA-Gültigkeitsdauer des IKE-Hauptmodus ist für die Azure-VPN-Gateways auf 28.800 Sekunden festgelegt.

  • „UsePolicyBasedTrafficSelector“ ist ein optionaler Parameter für die Verbindung. Wenn UsePolicyBasedTrafficSelectors für eine Verbindung auf „$True“ festgelegt wird, wird das Azure-VPN-Gateway für eine Verbindung mit einer richtlinienbasierten lokalen VPN-Firewall konfiguriert. Wenn Sie „PolicyBasedTrafficSelectors“ aktivieren, müssen für Ihr VPN-Gerät die entsprechenden Datenverkehrsselektoren mit allen Präfixkombinationen zwischen Ihrem lokalen Netzwerk (lokalen Netzwerkgateway) und den Präfixen des virtuellen Azure-Netzwerks definiert sein (anstelle von Any-to-Any). Das Azure VPN-Gateway akzeptiert unabhängig davon, welche Datenverkehrsauswahl vom Remote-VPN-Gateway vorgeschlagen wird, unabhängig davon, was auf dem Azure VPN-Gateway konfiguriert ist.

    Wenn die Präfixe Ihres lokalen Netzwerks also beispielsweise 10.1.0.0/16 und 10.2.0.0/16 lauten und für Ihr virtuelles Netzwerk die Präfixe 192.168.0.0/16 und 172.16.0.0/16 verwendet werden, müssen folgende Datenverkehrsselektoren angegeben werden:

    • 10.1.0.0/16 <====> 192.168.0.0/16
    • 10.1.0.0/16 <====> 172.16.0.0/16
    • 10.2.0.0/16 <====> 192.168.0.0/16
    • 10.2.0.0/16 <====> 172.16.0.0/16

    Weitere Informationen zu richtlinienbasierten Datenverkehrsselektoren finden Sie unter Herstellen einer Verbindung zwischen Azure-VPN-Gateways und mehreren lokalen richtlinienbasierten VPN-Geräten mit PowerShell.

  • DPD-Timeout: Der Standardwert beträgt für Azure-VPN-Gateways 45 Sekunden. Wenn das Timeout auf kürzere Zeiträume festgelegt wird, erstellt IKE aggressiver neue Schlüssel, sodass die Verbindung in einigen Fällen getrennt erscheint. Dies ist möglicherweise nicht wünschenswert, wenn Ihre lokalen Standorte weiter von der Azure-Region entfernt sind, in der sich das VPN-Gateway befindet, oder wenn der Zustand der physischen Verbindung zu Paketverlusten führen könnte. Die allgemeine Empfehlung besteht darin, das Timeout auf einen Wert zwischen 30 und 45 Sekunden festzulegen.

Hinweis

IKEv2-Integrität wird sowohl für Integrität als auch für PRF (Pseudo-Random Function) verwendet.  Wenn der angegebene IKEv2-Verschlüsselungsalgorithmus GCM* ist, wird der in der IKEv2-Integrität übergebene Wert nur für PRF verwendet, und implizit legen wir die IKEv2-Integrität auf GCM* fest. In allen anderen Fällen wird der in der IKEv2-Integrität übergebene Wert sowohl für die IKEv2-Integrität als auch für PRF verwendet.

Diffie-Hellman-Gruppen

In der folgende Tabelle sind die entsprechenden Diffie-Hellman-Gruppen aufgeführt, die von der benutzerdefinierten Richtlinie unterstützt werden:

Diffie-Hellman-Gruppe DHGroup PFSGroup Schlüssellänge
1 DHGroup1 PFS1 768-Bit-MODP
2 DHGroup2 PFS2 1024-Bit-MODP
14 DHGroup14
DHGroup2048		 PFS2048 2048-Bit-MODP
19 ECP256 ECP256 256-Bit-ECP
20 ECP384 ECP384 384-Bit-ECP
24 DHGroup24 PFS24 2048-Bit-MODP

Weitere Informationen finden Sie unter RFC3526 und RFC5114.

Erstellen von S2S VPN-Verbindungen mithilfe einer benutzerdefinierten Richtlinie

In diesem Abschnitt werden die Schritte zum Erstellen einer Site-to-Site-VPN-Verbindung mit einer IPsec-/IKE-Richtlinie beschrieben. Mit den folgenden Schritten wird die Verbindung erstellt, wie in der folgenden Abbildung dargestellt. Die lokale Site in diesem Diagramm stellt Site6 dar.

Abbildung der Standort-zu-Standort-VPN-Gatewayverbindung mit einer benutzerdefinierten Richtlinie.

Schritt 1: Erstellen des virtuellen Netzwerks, VPN-Gateways und lokalen Netzwerkgateways für TestVNet1

Erstellen Sie die folgenden Ressourcen. Die einzelnen Schritte finden Sie unter Erstellen einer Site-to-Site-VPN-Verbindung.

  1. Erstellen Sie das virtuelle Netzwerk TestVNet1 mit den folgenden Werten.

    • Ressourcengruppe: TestRG1
    • Name: TestVNet1
    • Region: (USA) USA, Osten
    • IPv4-Adressraum: 10.1.0.0/16
    • Name von Subnetz 1: FrontEnd
    • Adressbereich von Subnetz 1: 10.1.0.0/24
    • Name von Subnetz 2: BackEnd
    • Adressbereich von Subnetz 2: 10.1.1.0/24

  2. Erstellen Sie das Gateway VNet1GW für das virtuelle Netzwerk mit den folgenden Werten.

    • Name: VNet1GW
    • Region: East US
    • Gatewaytyp: VPN
    • VPN-Typ: Routenbasiert
    • SKU: VpnGw2
    • Generation: Generation 2
    • Virtuelles Netzwerk: VNet1
    • Adressbereich für Gatewaysubnetz: 10.1.255.0/27
    • Typ der öffentlichen IP-Adresse: Basic oder Standard
    • Öffentliche IP-Adresse: Neu erstellen
    • Öffentliche IP-Adresse: VNet1GWpip
    • Aktiv/Aktiv-Modus aktivieren: Deaktiviert
    • BGP konfigurieren: Deaktiviert

Schritt 2: Konfigurieren des lokalen Netzwerkgateways und der Verbindungsressourcen

  1. Erstellen Sie das lokale Netzwerkgateway Site6 mit den folgenden Werten.

    • Name: Site6
    • Ressourcengruppe: TestRG1
    • Standort: East US
    • IP-Adresse des lokalen Gateways: 5.4.3.2 (nur Beispielwert – verwenden Sie die IP-Adresse Ihres lokalen Geräts)
    • Adressräume 10.61.0.0/16, 10.62.0.0/16 (nur Beispielwert)

  2. Fügen Sie über das Gateway des virtuellen Netzwerks eine Verbindung mit dem lokalen Netzwerkgateway unter Verwendung der folgenden Werte hinzu.

    • Verbindungsname: VNet1toSite6
    • Verbindungstyp: IPsec
    • Lokales Netzwerkgateway: Site6
    • Freigegebener Schlüssel: abc123 (Beispielwert – muss mit dem verwendeten lokalen Geräteschlüssel übereinstimmen)
    • IKE-Protokoll: IKEv2

Schritt 3: Konfigurieren der IPsec/IKE-Richtlinie für die S2S-VPN-Verbindung

Konfigurieren Sie eine benutzerdefinierte IPsec-/IKE-Richtlinie mit den folgenden Algorithmen und Parametern:

  • IKE-Phase 1: AES256, SHA384, DHGroup24
  • IKE Phase 2 (IPsec): AES256, SHA256, PFS None
  • IPsec SA-Lebensdauer in KB: 102400000
  • IPsec SA-Lebensdauer in Sekunden: 30000
  • DPD-Timeout: 45 Sekunden

  1. Navigieren Sie zu der Verbindungsressource, die Sie erstellt haben, VNet1toSite6. Öffnen Sie die Seite Konfiguration. Wählen Sie die benutzerdefinierte IPsec/IKE-Richtlinie aus, um alle Konfigurationsoptionen anzuzeigen. Der nachstehende Screenshot zeigt die Konfiguration entsprechend der Liste:

    Screenshot: Verbindungskonfiguration für Standort 6.

    Wenn Sie GCMAES für IPsec verwenden, müssen für die IPsec-Verschlüsselung und -Integrität derselbe GCMAES-Algorithmus und dieselbe Schlüssellänge verwendet werden. Der folgende Screenshot gibt z. B. sowohl für IPsec-Verschlüsselung als auch für IPsec-Integrität „GCMAES128“ an:

    Screenshot: GCMAES für IPsec.

  2. Wenn Sie dem Azure-VPN-Gateway das Herstellen richtlinienbasierter Verbindungen mit lokalen VPN-Geräten ermöglichen möchten, können Sie für die Option Richtlinienbasierte Datenverkehrsselektoren verwendenAktivieren auswählen.

  3. Nachdem Sie alle Optionen ausgewählt haben, wählen Sie Speichern aus, um die Änderungen an der Verbindungsressource zu übernehmen. Die Richtlinie wird in ungefähr einer Minute erzwungen.

    Wichtig

    • Nachdem für eine Verbindung eine IPsec/IKE-Richtlinie angegeben wurde, sendet bzw. akzeptiert das Azure-VPN-Gateway den IPsec/IKE-Vorschlag mit angegebenen Kryptografiealgorithmen und Schlüsselstärken nur für die jeweilige Verbindung. Stellen Sie sicher, dass Ihr lokales VPN-Gerät für die Verbindung die exakte Richtlinienkombination nutzt bzw. akzeptiert, da der S2S-VPN-Tunnel andernfalls nicht hergestellt wird.

    • Die Optionen Richtlinienbasierter Datenverkehrsselektor und DPD-Timeout können mit der Richtlinie Standard angegeben werden, ohne die benutzerdefinierte IPsec/IKE-Richtlinie.

Erstellen einer VNET-zu-VNET-Verbindung mit einer benutzerdefinierten Richtlinie

Die Schritte zum Erstellen einer VNET-zu-VNET-Verbindung mit einer IPsec-/IKE-Richtlinie ähneln denen für eine S2S-VPN-Verbindung. Sie müssen die vorherigen Abschnitte unter Erstellen einer S2S-VPN-Verbindung abschließen, um TestVNet1 und das VPN-Gateway zu erstellen und zu konfigurieren.

Abbildung des VNet-zu-VNet-Richtliniendiagramms für TestVNet1 und TestVNet2.

Schritt 1: Erstellen des virtuellen Netzwerks, VPN-Gateways und lokalen Netzwerkgateways für TestVNet2

Erstellen Sie TestVNet2 mithilfe der Schritte im Artikel Erstellen einer VNet-zu-VNet-Verbindung, und erstellen Sie eine VNet-zu-VNet-Verbindung mit TestVNet1.

Beispielwerte:

Virtuelles Netzwerk TestVNet2

  • Ressourcengruppe: TestRG2
  • Name: TestVNet2
  • Region: (USA) USA, Westen
  • IPv4-Adressraum: 10.2.0.0/16
  • Name von Subnetz 1: FrontEnd
  • Adressbereich von Subnetz 1: 10.2.0.0/24
  • Name von Subnetz 2: BackEnd
  • Adressbereich von Subnetz 2: 10.2.1.0/24

VPN-Gateway: VNet2GW

  • Name: VNet2GW
  • Region: USA, Westen
  • Gatewaytyp: VPN
  • VPN-Typ: Routenbasiert
  • SKU: VpnGw2
  • Generation: Generation 2
  • Virtuelles Netzwerk: TestVNet2
  • Adressbereich des Gatewaysubnetzes: 10.2.255.0/27
  • Typ der öffentlichen IP-Adresse: Basic oder Standard
  • Öffentliche IP-Adresse: Neu erstellen
  • Name der öffentlichen IP-Adresse: VNet2GWpip
  • Aktiv/Aktiv-Modus aktivieren: Disabled
  • BGP konfigurieren: Deaktiviert

Schritt 2: Konfigurieren der VNet-zu-VNet-Verbindung

  1. Fügen Sie über das VNet1GW-Gateway eine VNet-zu-VNet-Verbindung zu VNet2GW mit dem Namen VNet1toVNet2 hinzu.

  2. Fügen Sie als Nächstes über VNet2GW eine VNet-zu-VNet-Verbindung zu VNet1GW mit dem Namen VNet2toVNet1 hinzu.

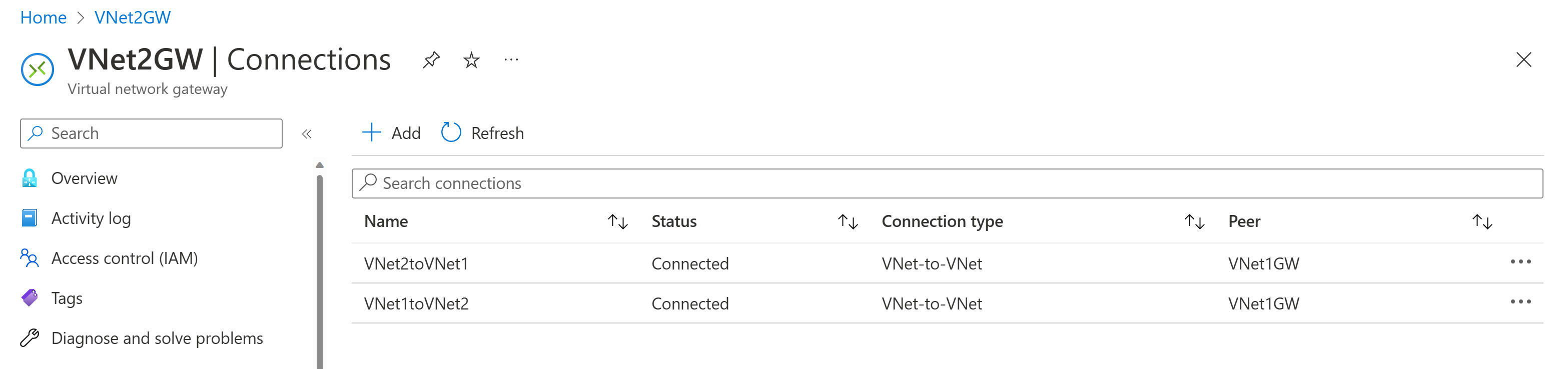

  3. Nachdem Sie die Verbindungen hinzugefügt haben, werden die VNet-zu-VNet-Verbindungen angezeigt, wie im folgenden Screenshot der VNet2GW-Ressource gezeigt:

    Screenshot: VNet-zu-VNet-Verbindungen.

Schritt 3: Konfigurieren einer benutzerdefinierten IPsec/IKE-Richtlinie in VNet1toVNet2

  1. Navigieren Sie in der VNet1toVNet2-Verbindungsressource zur Seite Konfiguration.

  2. Wählen Sie Benutzerdefiniert für die IPsec-/IKE-Richtlinie aus, um die benutzerdefinierten Richtlinienoptionen anzuzeigen. Wählen Sie die Kryptografiealgorithmen mit den entsprechenden Schlüssellängen aus. Diese Richtlinie muss nicht mit der vorherigen Richtlinie übereinstimmen, die Sie für die VNet1toSite6-Verbindung erstellt haben.

    Beispielwerte:

    • IKE-Phase 1: AES128, SHA1, DHGroup14
    • IKE-Phase 2 (IPsec): GCMAES128, GCMAES128, PFS2048
    • IPsec SA-Lebensdauer in KB: 102400000
    • IPsec SA-Lebensdauer in Sekunden: 14400
    • DPD-Timeout: 45 Sekunden

  3. Wählen Sie oben auf der Seite Speichern aus, um die Richtlinienänderungen auf die Verbindungsressource anzuwenden.

Schritt 4: Konfigurieren einer benutzerdefinierten IPsec/IKE-Richtlinie in VNet2toVNet1

  1. Wenden Sie dieselbe Richtlinie auf die VNet2toVNet1-Verbindung (VNet2toVNet1) an. Andernfalls kann keine Verbindung für den IPsec-/IKE-VPN-Tunnel hergestellt werden, da die Richtlinie nicht übereinstimmt.

    Wichtig

    Nachdem für eine Verbindung eine IPsec/IKE-Richtlinie angegeben wurde, sendet bzw. akzeptiert das Azure-VPN-Gateway den IPsec/IKE-Vorschlag mit angegebenen Kryptografiealgorithmen und Schlüsselstärken nur für die jeweilige Verbindung. Stellen Sie sicher, dass die IPsec-Richtlinien für beide Verbindungen identisch sind, da die VNet-zu-VNet-Verbindung ansonsten nicht hergestellt wird.

  2. Nachdem Sie diese Schritte ausgeführt haben, wird die Verbindung innerhalb weniger Minuten hergestellt, und Sie verfügen über die folgende Netzwerktopologie.

    Abbildung der IPsec/IKE-Richtlinie für VNet-zu-VNet und S2S-VPN.

So entfernen Sie eine benutzerdefinierte Richtlinie aus einer Verbindung

  1. Zum Entfernen einer benutzerdefinierten Richtlinie aus einer Verbindung wechseln Sie zur Verbindungsressource.
  2. Ändern Sie auf der Seite Konfiguration die IP/IKE-Richtlinie von Benutzerdefiniert in Standard. Dadurch werden alle zuvor für die Verbindung angegebenen benutzerdefinierten Richtlinien entfernt und die IPsec-/IKE-Standardeinstellungen für diese Verbindung wieder hergestellt.
  3. Wählen Sie Speichern aus, um die benutzerdefinierte Richtlinie zu entfernen und die IPsec-/IKE-Standardeinstellungen für die Verbindung wiederherzustellen.

Häufig gestellte Fragen zur IPsec/IKE-Richtlinie

Um häufig gestellte Fragen anzuzeigen, wechseln Sie zum Abschnitt „IPsec/IKE-Richtlinie“ der häufig gestellten Fragen zu VPN Gateway.

Nächste Schritte

Weitere Informationen zu richtlinienbasierten Datenverkehrsselektoren finden Sie unter Herstellen einer Verbindung zwischen Azure-VPN-Gateways und mehreren lokalen richtlinienbasierten VPN-Geräten mit PowerShell.
