Erstellen von Pipelines mithilfe des Pipeline-Designers

Microsoft BizTalk Server arbeitet hauptsächlich mit dem XML-Dokumentformat. Damit eine Nachricht die BizTalk Server-Verarbeitung vollständig nutzen kann, muss sie häufig von ihrem systemeigenen Format in die XML-Darstellung transformiert werden. BizTalk Server-Pipelines führen diese Transformation sowie andere datenspezifische Aktionen (z. B. Datenverschlüsselung oder Entschlüsselung, Eigenschaftsaufstufung usw.) für eingehende und ausgehende Nachrichten aus. Dieser Abschnitt enthält konzeptionelle und aufgabenspezifische Informationen zu Pipelines und Pipeline-Designer.

Der Zweck einer Pipeline besteht darin, eine Nachricht für die Verarbeitung durch den Server vorzubereiten, nachdem sie von einem Adapter empfangen wurde, oder eine Nachricht für das Senden vorzubereiten, nachdem sie vom Server verarbeitet wurden.

Pipelines führen häufig folgende Aufgaben aus:

  • Datennormalisierung von verschiedenen Formaten in XML.

  • Datentransformation von XML in verschiedene Formate.

  • Eigenschaftsaufstufung und -herabstufung.

  • Demontage und Zusammenbau von Dokumenten.

  • Dokumentdecodierung und -Codierung.

  • Entschlüsselung und Verschlüsselung von Dokumenten.

  • Dokumentsignatur und Überprüfung digitaler Signaturen.

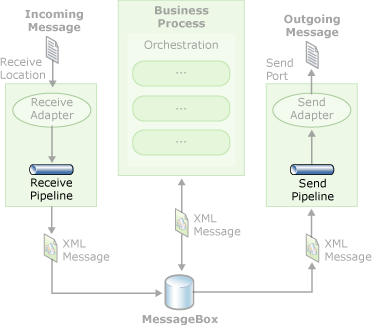

    Die folgende Abbildung zeigt den Workflow, der an der Verarbeitung einer Nachricht mithilfe von Pipelines beteiligt ist.

    Diagramm des Workflows für die Verarbeitung einer Nachricht.
    Stellt den Nachrichtenverarbeitungsworkflow dar.

    Wie in der Abbildung dargestellt, wird die Nachricht vom Adapter an die Empfangspipeline übergeben, in der sie in XML transformiert wird. Die Nachricht kann dann von Orchestrierungen verwendet oder an eine Sendepipeline übergeben und dann an einen Sendeadapter übergeben werden.

    Informationen zur Verwendung der Tastenkombinationen für pipeline-Designer finden Sie unter Pipeline-Designer-Tastenkombinationen.
