So erstellen Sie ein komplexes Raster

In diesem Beispiel wird gezeigt, wie Sie ein Grid Steuerelement verwenden, um ein Layout zu erstellen, das wie ein Monatskalender aussieht.

Beispiel

Im folgenden Beispiel werden acht Zeilen und acht Spalten mithilfe der Klassen RowDefinition und ColumnDefinition definiert. Es verwendet die Grid.ColumnSpan und Grid.RowSpan angefügten Eigenschaften zusammen mit Rectangle Elementen, die die Hintergründe verschiedener Spalten und Zeilen füllen. Dieser Entwurf ist möglich, da in jeder Zelle in einer GridZelle mehrere Elemente vorhanden sein können, ein Prinzipunterschied zwischen Grid und Table.

Im Beispiel werden vertikale Farbverläufe zu den Spalten und Zeilen verwendet Fill , um die visuelle Darstellung und Lesbarkeit des Kalenders zu verbessern. Formatierte TextBlock Elemente stellen die Datums- und Wochentage dar. TextBlock-Elemente werden absolut in ihren Zellen positioniert, mithilfe der Margin-Eigenschaft und der Ausrichtungseigenschaften, die innerhalb des Anwendungsstils definiert sind.

<Page xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      WindowTitle="Complex Grid Example">
  <Border BorderBrush="Black">

    <Grid ShowGridLines="false" Background="White">
      <Grid.Resources>
        <Style TargetType="{x:Type ColumnDefinition}">
          <Setter Property="Width" Value="30"/>
        </Style>
        <Style TargetType="{x:Type Rectangle}">
          <Setter Property="RadiusX" Value="6"/>
          <Setter Property="RadiusY" Value="6"/>
        </Style>
        <Style x:Key="DayOfWeek">
          <Setter Property="Grid.Row" Value="1"></Setter>
          <Setter Property="TextBlock.Margin" Value="5"></Setter>
        </Style>
        <Style x:Key="OneDate">
          <Setter Property="TextBlock.Margin" Value="5"></Setter>
        </Style>
      </Grid.Resources>
      <Grid.ColumnDefinitions>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <ColumnDefinition/>
          <!-- This column will receive all remaining width -->
          <ColumnDefinition Width="*"/>
      </Grid.ColumnDefinitions>
          <Grid.RowDefinitions>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <RowDefinition Height="Auto"/>
          <!-- This row will receive all remaining Height -->
          <RowDefinition/>
      </Grid.RowDefinitions>


      <!-- These Rectangles constitute the backgrounds of the various Rows and Columns -->

      <Rectangle Grid.ColumnSpan="7" Fill="#73B2F5"/>
      <Rectangle Grid.Row="1" Grid.RowSpan="6"  Fill="#73B2F5"/>
      <Rectangle Grid.Column="6" Grid.Row="1" Grid.RowSpan="6" Fill="#73B2F5"/>
      <Rectangle Grid.Column="1" Grid.Row="1" Grid.ColumnSpan="5" Grid.RowSpan="6"
      Fill="#efefef"/>

      <!-- Month row -->
      <TextBlock Grid.ColumnSpan="7" Margin="0,5,0,5" HorizontalAlignment="Center">
        January 2004
      </TextBlock>

      <!-- Draws a separator under the days-of-the-week row -->

      <Rectangle Grid.Row="1" Grid.ColumnSpan="7"
      Fill="Black" RadiusX="1" RadiusY="1" Height="2" Margin="0,20,0,0"/>

      <!-- Day-of-the-week row -->
      <TextBlock Grid.Column="0" Style="{StaticResource DayOfWeek}">Sun</TextBlock>
      <TextBlock Grid.Column="1" Style="{StaticResource DayOfWeek}">Mon</TextBlock>
      <TextBlock Grid.Column="2" Style="{StaticResource DayOfWeek}">Tue</TextBlock>
      <TextBlock Grid.Column="3" Style="{StaticResource DayOfWeek}">Wed</TextBlock>
      <TextBlock Grid.Column="4" Style="{StaticResource DayOfWeek}">Thu</TextBlock>
      <TextBlock Grid.Column="5" Style="{StaticResource DayOfWeek}">Fri</TextBlock>
      <TextBlock Grid.Column="6" Style="{StaticResource DayOfWeek}">Sat</TextBlock>

      <!-- Dates go here -->
      <TextBlock Grid.Column="4" Grid.Row="2" Style="{StaticResource OneDate}">1</TextBlock>
      <TextBlock Grid.Column="5" Grid.Row="2" Style="{StaticResource OneDate}">2</TextBlock>
      <TextBlock Grid.Column="6" Grid.Row="2" Style="{StaticResource OneDate}">3</TextBlock>
      <TextBlock Grid.Column="0" Grid.Row="3" Style="{StaticResource OneDate}">4</TextBlock>
      <TextBlock Grid.Column="1" Grid.Row="3" Style="{StaticResource OneDate}">5</TextBlock>
      <TextBlock Grid.Column="2" Grid.Row="3" Style="{StaticResource OneDate}">6</TextBlock>
      <TextBlock Grid.Column="3" Grid.Row="3" Style="{StaticResource OneDate}">7</TextBlock>
      <TextBlock Grid.Column="4" Grid.Row="3" Style="{StaticResource OneDate}">8</TextBlock>
      <TextBlock Grid.Column="5" Grid.Row="3" Style="{StaticResource OneDate}">9</TextBlock>
      <TextBlock Grid.Column="6" Grid.Row="3" Style="{StaticResource OneDate}">10</TextBlock>
      <TextBlock Grid.Column="0" Grid.Row="4" Style="{StaticResource OneDate}">11</TextBlock>
      <TextBlock Grid.Column="1" Grid.Row="4" Style="{StaticResource OneDate}">12</TextBlock>
      <TextBlock Grid.Column="2" Grid.Row="4" Style="{StaticResource OneDate}">13</TextBlock>
      <TextBlock Grid.Column="3" Grid.Row="4" Style="{StaticResource OneDate}">14</TextBlock>
      <TextBlock Grid.Column="4" Grid.Row="4" Style="{StaticResource OneDate}">15</TextBlock>
      <TextBlock Grid.Column="5" Grid.Row="4" Style="{StaticResource OneDate}">16</TextBlock>
      <TextBlock Grid.Column="6" Grid.Row="4" Style="{StaticResource OneDate}">17</TextBlock>
      <TextBlock Grid.Column="0" Grid.Row="5" Style="{StaticResource OneDate}">18</TextBlock>
      <TextBlock Grid.Column="1" Grid.Row="5" Style="{StaticResource OneDate}">19</TextBlock>
      <TextBlock Grid.Column="2" Grid.Row="5" Style="{StaticResource OneDate}">20</TextBlock>
      <TextBlock Grid.Column="3" Grid.Row="5" Style="{StaticResource OneDate}">21</TextBlock>
      <TextBlock Grid.Column="4" Grid.Row="5" Style="{StaticResource OneDate}">22</TextBlock>
      <TextBlock Grid.Column="5" Grid.Row="5" Style="{StaticResource OneDate}">23</TextBlock>
      <TextBlock Grid.Column="6" Grid.Row="5" Style="{StaticResource OneDate}">24</TextBlock>
      <TextBlock Grid.Column="0" Grid.Row="6" Style="{StaticResource OneDate}">25</TextBlock>
      <TextBlock Grid.Column="1" Grid.Row="6" Style="{StaticResource OneDate}">26</TextBlock>
      <TextBlock Grid.Column="2" Grid.Row="6" Style="{StaticResource OneDate}">27</TextBlock>
      <TextBlock Grid.Column="3" Grid.Row="6" Style="{StaticResource OneDate}">28</TextBlock>
      <TextBlock Grid.Column="4" Grid.Row="6" Style="{StaticResource OneDate}">29</TextBlock>
      <TextBlock Grid.Column="5" Grid.Row="6" Style="{StaticResource OneDate}">30</TextBlock>
      <TextBlock Grid.Column="6" Grid.Row="6" Style="{StaticResource OneDate}">31</TextBlock>
    </Grid>
  </Border>
</Page>

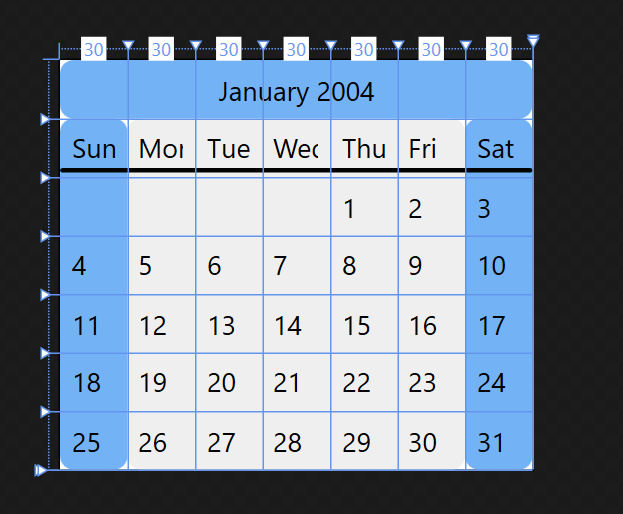

Die folgende Abbildung zeigt das resultierende Steuerelement, einen anpassbaren Kalender:
