Transaktionsprotokolle

  • Artikel

Windows Communication Foundation (WCF) implementiert die Protokolle WS-Atomic Transaction und WS-Coordination.

Spezifikation/Dokument Version Link
WS-Coordination 1.0

1.1		 https://schemas.xmlsoap.org/ws/2004/10/wscoor/

https://docs.oasis-open.org/ws-tx/wscoor/2006/06
WS-AtomicTransaction 1.0

1.1		 https://schemas.xmlsoap.org/ws/2004/10/wsat/

https://docs.oasis-open.org/ws-tx/wsat/2006/06

Die Interoperabilität für diese Protokolle ist für zwei Ebenen erforderlich: zwischen Anwendungen und zwischen Transaktions-Managern (siehe folgende Abbildung). In den Spezifikationen werden die Nachrichtenformate und der Nachrichtenaustausch für beide Interoperabilitätsebenen ausführlich beschrieben. Bestimmte Sicherheits- und Zuverlässigkeitsstufen sowie Codierungen gelten für einen Austausch von Anwendung zu Anwendung wie bei einem normalen Anwendungsaustausch. Für eine erfolgreiche Interoperabilität zwischen den Transaktions-Managern ist eine Einigung auf eine bestimmte Bindung erforderlich, weil diese in der Regel nicht vom Benutzer konfiguriert wird.

In diesem Artikel wird eine Komposition der WS-Atomic Transaction (WS-AT) Spezifikation mit Sicherheit beschrieben und die sichere Bindung für die Kommunikation zwischen Transaktionsmanagern beschrieben. Die in diesem Artikel beschriebene Vorgehensweise wurde bereits erfolgreich mit anderen Implementierungen von WS-AT und WS-Coordination getestet, darunter IBM, IONA, Sun Microsystems und andere.

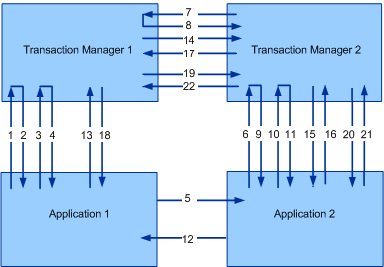

In der folgenden Abbildung wird die Interoperabilität zwischen zwei Transaktions-Managern beschrieben, Transaktions-Manager 1 und Transaktions-Manager 2, sowie zwischen zwei Anwendungen, Anwendung 1 und Anwendung 2:

Screenshot that shows interaction between transaction managers.

Betrachten Sie ein typisches WS-Coordination/WS-AtomicTransaction-Szenario mit einem Initiator (I) und einem Teilnehmer (P). Sowohl Initiator als auch Teilnehmer verfügen über Transaktions-Manager (ITM und PTM). Die zweiphasige Übergabe wird in diesem Artikel als 2PC bezeichnet.

  1. CreateCoordinationContext
  2. CreateCoordinationContextResponse
  3. Register (Abschluss)
  4. RegisterResponse
  5. Anwendungsnachricht
  6. CreateCoordinationContext mit Kontext
  7. Register (Durable)
  8. RegisterResponse
  9. CreateCoordinationContextResponse
  10. Register (Durable)
  11. RegisterResponse
  12. Anwendungsnachrichtenantwort
  13. Commit (Abschluss)
  14. Prepare (2PC)
  15. Prepare (2PC)
  16. Prepared (2PC)
  17. Prepared (2PC)
  18. Commit ausgeführt (Abschluss)
  19. Commit (2PC)
  20. Commit (2PC)
  21. Commit ausgeführt (2PC)
  22. Commit ausgeführt (2PC)

In der Abbildung und in der Tabelle werden vier Nachrichtenklassen vom Standpunkt der Sicherheit dargestellt:

  • Aktivierungsnachrichten (CreateCoordinationContext und CreateCoordinationContextResponse).

  • Registrierungsnachrichten (Register und RegisterResponse)

  • Protokollnachrichten (Prepare, Rollback, Commit, Aborted usw.).

  • Anwendungsnachrichten.

Die ersten drei Nachrichten werden als Transaktions-Manager-Nachrichten betrachtet, deren Bindungskonfiguration weiter unten in diesem Thema unter „Anwendungsnachrichtenaustausch“ behandelt wird. Bei der vierten Klasse von Nachrichten handelt es sich um Nachrichten von Anwendung zu Anwendung, die weiter unten in diesem Thema im Abschnitt "Nachrichtenbeispiele" beschrieben werden. Dieser Abschnitt beschreibt die von WCF für jede dieser Klassen verwendeten Protokollbindungen.

Die folgenden XML-Namespaces und zugeordneten Präfixe werden in diesem Thema verwendet.

Präfix Version Namespace-URI
s11 https://schemas.xmlsoap.org/soap/envelope/
wsa Vor 1.0

1.0		 https://www.w3.org/2004/08/addressing

https://www.w3.org/2005/08/addressing/
wscoor 1.0

1.1		 https://schemas.xmlsoap.org/ws/2004/10/wscoor/

https://docs.oasis-open.org/ws-tx/wscoor/2006/06
wsat 1.0

1.1		 https://schemas.xmlsoap.org/ws/2004/10/wsat/

https://docs.oasis-open.org/ws-tx/wsat/2006/06
t Vor 1.3

1.3		 https://schemas.xmlsoap.org/ws/2005/02/trust/

https://docs.oasis-open.org/ws-sx/ws-trust/200512
o https://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd
xsd https://www.w3.org/2001/XMLSchema

Transaktions-Manager-Bindungen

R1001: Transaktions-Manager, die an einer WS-AT 1.0-Transaktion teilnehmen, müssen SOAP 1.1 und WS-Adressierung 2004/08 für einen WS-Atomic-Transaktion- und WS-Coordination-Nachrichtenaustausch verwenden.

R1002: Transaktions-Manager, die an einer WS-AT 1.1-Transaktion teilnehmen, müssen SOAP 1.1 und WS-Adressierung 2005/08 für einen WS-Atomic-Transaktion- und WS-Coordination-Nachrichtenaustausch verwenden.

Anwendungsnachrichten werden nicht auf diese Bindungen eingeschränkt und werden später beschrieben.

HTTPS-Bindungen des Transaktions-Managers

Die HTTPS-Bindung des Transaktions-Managers richtet sich lediglich nach der Transportsicherheit, um Sicherheit zu gewährleisten und eine Vertrauenswürdigkeit zwischen den einzelnen Absender-Empfänger-Paaren in der Transaktionsstruktur herzustellen.

HTTPS-Transportkonfiguration

X.509-Zertifikate werden verwendet, um eine Transaktions-Manager-Identität herzustellen. Die Client/Server-Authentifizierung ist erforderlich, und die Client/Server-Autorisierung wird als Implementierungsdetail beibehalten:

  • R1111: Über die Verbindung vorgestellte X.509-Zertifikate müssen einen Antragstellernamen aufweisen, der dem vollqualifizierten Domänennamen (FQDN) des sendenden Computers entspricht.

  • B1112: DNS muss zwischen den einzelnen Absender-Empfänger-Paaren im System funktionieren, damit eine Prüfung der X.509-Antragstellernamen erfolgreich ist.

Bindungskonfiguration von Aktivierung und Registrierung

WCF erfordert eine Anforderungs-/Antwort-Duplexbindung mit Korrelation über HTTPS. (Weitere Informationen über Korrelation und Beschreibungen der Anforderungs-/Antwortnachrichten-Austauschmuster finden Sie unter WS-AtomicTransaction, Abschnitt 8.)

Bindungskonfiguration des 2PC-Protokolls

WCF unterstützt unidirektionale (Datagramm-)Nachrichten über HTTPS. Korrelation unter den Nachrichten wird als Implementierungsdetail beibehalten.

B1131: Implementierungen müssen wsa:ReferenceParameters wie in WS-Addressing beschrieben unterstützen, um eine Korrelation der 2PC-Nachrichten von WCF zu erreichen.

Gemischte Sicherheitsbindung des Transaktions-Managers

Hierbei handelt es sich um eine alternative Bindung (gemischter Modus), der die Transportsicherheit kombiniert mit dem WS-Coordination Issued Token-Modell zu Identitätserstellungszwecken verwendet. Aktivierung und Registrierung sind die einzigen Elemente, die sich zwischen den beiden Bindungen unterscheiden.

HTTPS-Transportkonfiguration

X.509-Zertifikate werden verwendet, um eine Transaktions-Manager-Identität herzustellen. Die Client/Server-Authentifizierung ist erforderlich, und die Client/Server-Autorisierung wird als Implementierungsdetail beibehalten:

Bindungskonfiguration von Aktivierungsnachrichten

Aktivierungsnachrichten nehmen in der Regel nicht an der Interoperabilität teil, da sie normalerweise zwischen einer Anwendung und dem lokalen Transaktions-Manager auftreten.

B1221: WCF verwendet Duplex-HTTPS-Bindung (beschrieben in Messaging-Protokolle ) für Aktivierungsnachrichten. Es besteht eine Korrelation zwischen Anforderungs- und Antwortnachrichten, die WS-Adressierung 2004/08 für WS-AT 1.0 und WS-Adressierung 2005/08 für WS-AT 1.1 verwenden.

In der WS-Atomic Transaktion-Spezifikation, Abschnitt 8, werden die Korrelation und die Nachrichtenaustauschmuster ausführlich beschrieben.

  • R1222: Beim Eingang eines CreateCoordinationContext muss der Koordinator ein SecurityContextToken mit zugewiesenem geheimen STx ausgeben. Dieses Token wird entsprechend der WS-Trust-Spezifikation in einem t:IssuedTokens-Header zurückgegeben.

  • R1223: Falls die Aktivierung innerhalb eines bereits vorhandenen Koordinationskontexts stattfindet, muss der t:IssuedTokens-Header, bei dem SecurityContextToken dem bereits vorhandenem Kontext zugewiesen ist, in der CreateCoordinationContext-Nachricht fließen.

Es sollte ein neuer t:IssuedTokens-Header erstellt werden, der an die ausgehende wscoor:CreateCoordinationContextResponse-Nachricht angehängt wird.

Bindungskonfiguration von Registrierungsnachrichten

B1231: WCF verwendet eine doppelte HTTPS-Verbindung (beschrieben in Messaging-Protokolle). Es besteht eine Korrelation zwischen Anforderungs- und Antwortnachrichten, die WS-Adressierung 2004/08 für WS-AT 1.0 und WS-Adressierung 2005/08 für WS-AT 1.1 verwenden.

In der WS-AtomicTransaction-Spezifikation, Abschnitt 8, werden weitere Details zur Korrelation und die Nachrichtenaustauschmuster ausführlich beschrieben.

R1232: Ausgehende wscoor:Register-Nachrichten müssen den in Sicherheitsprotokolle beschriebenen Authentifizierungsmodus IssuedTokenOverTransport verwenden.

Das wsse:Timestamp-Element muss mit dem ausgestellten SecurityContextToken STx signiert werden. Diese Signatur ist Beweis für den Besitz des einer bestimmten Transaktion zugewiesenen Tokens und wird für die Authentifizierung einer Teilnehmerliste während der Transaktion verwendet. Die RegistrationResponse-Nachricht wird über HTTPS zurückgesendet.

Bindungskonfiguration des 2PC-Protokolls

WCF unterstützt unidirektionale (Datagramm-)Nachrichten über HTTPS. Korrelation unter den Nachrichten wird als Implementierungsdetail beibehalten.

B1241: Implementierungen müssen wsa:ReferenceParameters wie in WS-Addressing beschrieben unterstützen, um eine Korrelation der 2PC-Nachrichten von WCF zu erreichen.

Austausch von Anwendungsnachrichten

In Anwendungen können beliebige Bindungen für Nachrichten verwendet werden, die von Anwendung zu Anwendung gesendet werden, solange die Bindung die folgenden Sicherheitsanforderungen erfüllt:

  • R2001: Nachrichten von Anwendung zu Anwendung müssen im Nachrichtenheader den t:IssuedTokens-Header zusammen mit CoordinationContext aufweisen.

  • R2002: Integrität und Vertraulichkeit von t:IssuedToken müssen bereitgestellt werden.

Der CoordinationContext-Header enthält wscoor:Identifier. Während die Definition von xsd:AnyURI die Verwendung der absoluten und relativen URIs zulässt, unterstützt WCF lediglich wscoor:Identifiers, wobei es sich um absolute URIs handelt.

B2003: Falls es sich bei wscoor:Identifier von wscoor:CoordinationContext um einen relativen URI handelt, werden von den WCF-Transaktionsdiensten Fehler gemeldet.

Nachrichtenbeispiele

CreateCoordinationContext-Anforderungs-/Antwortmeldungen

Die folgenden Nachrichten folgen einem Anforderungs-/Antwortmuster.

CreateCoordinationContext mit WSCoor 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wscoor/CreateCoordinationContext</Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

CreateCoordinationContext mit WSCoor 1.1

<s:Envelope>
  <s:Header>
    <a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContext
    </a:Action>
    <a:MessageID>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</MessageID>
    <a:ReplyTo>
      <Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security>
      <u:Timestamp>
        <wsu:Created>2005-12-15T23:36:09.921Z</wsu:Created>
        <wsu:Expires>2005-12-15T23:41:09.921Z</wsu:Expires>
      </u:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:CreateCoordinationContext>
      <wscoor:CoordinationType>...</wscoor:CoordinationType>
    </wscoor:CreateCoordinationContext>
  </s:Body>
</s:Envelope>

CreateCoordinationContextResponse mit Vertrauenswürdigkeit vor 1.3 und WSCoor 1.0

<s:Envelope>
  <!-- Data below is shown in the clear for
       illustration purposes only. -->
  <s:Header>
    <a:Action>./ws/2004/10/wscoor/CreateCoordinationContextResponse </a:Action>
    <a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
    <a:To s:mustUnderstand="1">https://... </a:To>
    <t:IssuedTokens>
 <wst:RequestSecurityTokenResponse
    xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
    xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
    xmlns:wst="http://schemas.xmlsoap.org/ws/2005/02/trust"
    xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
    xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
    <wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
    <wst:RequestedSecurityToken>
      <wsc:SecurityContextToken>
        <wssu:Identifier>
          http://fabrikam123.com/SCTi
        </wssu:Identifier>
      </wsc:SecurityContextToken>
    </wst:RequestedSecurityToken>
    <wsp:AppliesTo>
        http://fabrikam123.com/CCi
    </wsp:AppliesTo>
    <wst:RequestedAttachedReference>
      <wsse:SecurityTokenReference >
        <wsse:Reference
           ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
           URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedAttachedReference>
    <wst:RequestedUnattachedReference>
      <wsse:SecurityTokenReference>
        <wsse:Reference
          ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
          URI="http://fabrikam123.com/SCTi"/>
      </wsse:SecurityTokenReference>
    </wst:RequestedUnattachedReference>
    <wst:RequestedProofToken>
      <wst:BinarySecret
        Type="http://schemas.xmlsoap.org/ws/2005/02/trust/SymmetricKey">
        <!-- base64 encoded value -->
      </wst:BinarySecret>
    </wst:RequestedProofToken>
    <wst:Lifetime>
      <wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
      <wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
    </wst:Lifetime>
    <wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
    </t:IssuedTokens>
    <o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
      <u:Timestamp u:Id="_0">
        <u:Created>2005-12-15T23:36:12.015Z</u:Created>
        <u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
      </u:Timestamp>
    </o:Security>
  </s:Header>
  <s:Body>
    <wscoor:CreateCoordinationContextResponse>
      <wscoor:CoordinationContext>
        <wscoor:Identifier>
     http://fabrikam123.com/CCi
      </wscoor:Identifier>
        <wscoor:Expires>...</wscoor:Expires>
        <wscoor:CoordinationType>...</wscoor:CoordinationType>
        <wscoor:RegistrationService>
          <a:Address>https://...</a:Address>
          <a:ReferenceParameters>
             ...
          </a:ReferenceParameters>
        </wscoor:RegistrationService>
      </wscoor:CoordinationContext>
    </wscoor:CreateCoordinationContextResponse>
  </s:Body>
</s:Envelope>

CreateCoordinationContextResponse mit Vertrauenswürdigkeit vor 1.3 und WSCoor 1.1

<s:Envelope>
<!-- Data below is shown in the clear for illustration purposes only. -->
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/CreateCoordinationContextResponse </a:Action>
<a:RelatesTo>urn:uuid:069f5104-fd88-4264-9f99-60032a82854e</a:RelatesTo>
<a:To s:mustUnderstand="1">https://... </a:To>
<t:IssuedTokens>
<wst:RequestSecurityTokenResponse
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd"
xmlns:wst="http://docs.oasis-open.org/ws-sx/ws-trust/200512"
xmlns:wsc="http://schemas.xmlsoap.org/ws/2005/02/sc"
xmlns:wsp="http://schemas.xmlsoap.org/ws/2004/09/policy">
<wst:TokenType>http://schemas.xmlsoap.org/ws/2005/02/sc/sct</wst:TokenType>
<wst:RequestedSecurityToken>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
</wst:RequestedSecurityToken>
<wsp:AppliesTo> http://fabrikam123.com/CCi </wsp:AppliesTo>
<wst:RequestedAttachedReference>
<wsse:SecurityTokenReference >
<wsse:Reference
  ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
  URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedAttachedReference>
<wst:RequestedUnattachedReference>
<wsse:SecurityTokenReference>
<wsse:Reference
 ValueType="http://schemas.xmlsoap.org/ws/2005/02/sc/sct"
 URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</wst:RequestedUnattachedReference>
<wst:RequestedProofToken>
<wst:BinarySecret
  Type="http://docs.oasis-open.org/ws-sx/ws-trust/200512/SymmetricKey">
  <!-- base64 encoded value -->
</wst:BinarySecret>
</wst:RequestedProofToken>
<wst:Lifetime>
<wssu:Created>2005-10-24T20:19:26.526Z</wssu:Created>
<wssu:Expires>2005-10-25T06:24:26.526Z</wssu:Expires>
</wst:Lifetime>
<wst:KeySize>256</wst:KeySize>
</wst:RequestSecurityTokenResponse>
</t:IssuedTokens>
<o:Security xmlns:o="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
<u:Timestamp u:Id="_0">
<u:Created>2005-12-15T23:36:12.015Z</u:Created>
<u:Expires>2005-12-15T23:41:12.015Z</u:Expires>
</u:Timestamp>
</o:Security>
</s:Header>
<s:Body>
<wscoor:CreateCoordinationContextResponse>
<wscoor:CoordinationContext>
<wscoor:Identifier> http://fabrikam123.com/CCi
</wscoor:Identifier>
<wscoor:Expires>...</wscoor:Expires>
<wscoor:CoordinationType>...</wscoor:CoordinationType>
<wscoor:RegistrationService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ...
</a:ReferenceParameters>
</wscoor:RegistrationService>
</wscoor:CoordinationContext>
</wscoor:CreateCoordinationContextResponse>
</s:Body>
</s:Envelope>

Registrierungsnachrichten

Bei den folgenden Nachrichten handelt es sich um Registrierungsnachrichten.

Register mit WSCoor 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://schemas.xmlsoap.org/ws/2004/10/wscoor/Register</a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
    <a:ReplyTo>
      <a:Address>https://...</a:Address>
    </a:ReplyTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
      <wsc:SecurityContextToken>
      <wssu:Identifier>
          http://fabrikam123.com/SCTi
      </wssu:Identifier>
      </wsc:SecurityContextToken>
      <!-- supporting signature over the timestamp -->
      <wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
        <ds:SignedInfo>
          <ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
          <ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
          <ds:Reference URI="#_0">
            <ds:Transforms>
              <ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
            </ds:Transforms>
            <ds:DigestMethod Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
            <ds:DigestValue>
              alRzyhjLgoUOYoh8cx4n75eTcUk=
            </ds:DigestValue>
          </ds:Reference>
        </ds:SignedInfo>
        <ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=</ds:SignatureValue>
        <ds:KeyInfo>
          <wsse:SecurityTokenReference
            xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
            <wsse:Reference
              URI="http://fabrikam123.com/SCTi"/>
          </wsse:SecurityTokenReference>
        </ds:KeyInfo>
      </wsse:Signature>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:Register>
      <wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
      <wscoor:ParticipantProtocolService>
        <a:Address>https://... </a:Address>
      </wscoor:ParticipantProtocolService>
    </wscoor:Register>
  </s:Body>
</s:Envelope>

Register mit WSCoor 1.1

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wscoor/2006/06/Register</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e</a:MessageID>
<a:ReplyTo>
<a:Address>https://...</a:Address>
</a:ReplyTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
<wsc:SecurityContextToken>
<wssu:Identifier> http://fabrikam123.com/SCTi
</wssu:Identifier>
</wsc:SecurityContextToken>
<!-- supporting signature over the timestamp -->
<wsse:Signature xmlns:ds="http://www.w3.org/2000/09/xmldsig#">
<ds:SignedInfo>
<ds:CanonicalizationMethod Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
<ds:SignatureMethod Algorithm="http://www.w3.org/2000/09/xmldsig#hmac-sha1"/>
<ds:Reference URI="#_0">
<ds:Transforms>
<ds:Transform Algorithm="http://www.w3.org/2001/10/xml-exc-c14n#"/>
</ds:Transforms>
<ds:DigestMethod
Algorithm="http://www.w3.org/2000/09/xmldsig#sha1"/>
<ds:DigestValue> alRzyhjLgoUOYoh8cx4n75eTcUk=
</ds:DigestValue>
</ds:Reference>
</ds:SignedInfo>
<ds:SignatureValue>YZYjnVvSOVasAQqQxaaviTSWtqI=
</ds:SignatureValue>
<ds:KeyInfo>
<wsse:SecurityTokenReference xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd">
  <wsse:Reference URI="http://fabrikam123.com/SCTi"/>
</wsse:SecurityTokenReference>
</ds:KeyInfo>
</wsse:Signature>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:Register>
<wscoor:ProtocolIdentifier>...</wscoor:ProtocolIdentifier>
<wscoor:ParticipantProtocolService>
<a:Address>https://... </a:Address>
</wscoor:ParticipantProtocolService>
</wscoor:Register>
</s:Body>
</s:Envelope>

Antwort mit WSCoor 1.0 registrieren

<s:Envelope>
  <s:Header>
    <a:Action>
      http://schemas.xmlsoap.org/ws/2004/10/wscoor/RegisterResponse
    </a:Action>
    <a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
    <a:RelatesTo>
      urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e
    </a:RelatesTo>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp>
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
    </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wscoor:RegisterResponse>
      <wscoor:CoordinatorProtocolService>
        <a:Address>https://...</a:Address>
        <a:ReferenceParameters>
          ...
        </a:ReferenceParameters>
      </wscoor:CoordinatorProtocolService>
    </wscoor:RegisterResponse>
  </s:Body>
</s:Envelope>

RegisterResponse mit WSCoor 1.1

<s:Envelope>
<s:Header>
<a:Action> http://docs.oasis-open.org/ws-tx/wscoor/2006/06/RegisterResponse
</a:Action>
<a:MessageID>urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088d</a:MessageID>
<a:RelatesTo> urn:uuid:ed418b86-a75e-4aea-9d4e-a5d0cb5c088e </a:RelatesTo>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp>
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wscoor:RegisterResponse>
<wscoor:CoordinatorProtocolService>
<a:Address>https://...</a:Address>
<a:ReferenceParameters> ... </a:ReferenceParameters>
</wscoor:CoordinatorProtocolService>
</wscoor:RegisterResponse>
</s:Body>
</s:Envelope>

Zweiphasen-Commit-Protokollnachrichten

Die folgende Nachricht bezieht sich auf das Zweiphasen-Commit-Protokoll (2PC).

Commit mit WSAT 1.0

<s:Envelope>
  <s:Header>
    <a:Action>http://.../ws/2004/10/wsat/Commit</a:Action>
    <a:To>https://...</a:To>
    <wsse:Security
      s:mustUnderstand="1"
      xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
      xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
      <wssu:Timestamp wssu:Id="_0" >
        <wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
        <wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
      </wssu:Timestamp>
   </wsse:Security>
  </s:Header>
  <s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
    <wsat:Commit />
  </s:Body>
</s:Envelope>

Commit mit WSAT 1.1

<s:Envelope>
<s:Header>
<a:Action>http://docs.oasis-open.org/ws-tx/wsat/2006/06</a:Action>
<a:To>https://...</a:To>
<wsse:Security
s:mustUnderstand="1"
xmlns:wsse="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-secext-1.0.xsd"
xmlns:wssu="http://docs.oasis-open.org/wss/2004/01/oasis-200401-wss-wssecurity-utility-1.0.xsd">
<wssu:Timestamp wssu:Id="_0" >
<wssu:Created>2005-12-15T23:36:13.827Z</wssu:Created>
<wssu:Expires>2005-12-15T23:41:13.827Z</wssu:Expires>
</wssu:Timestamp>
</wsse:Security>
</s:Header>
<s:Body xmlns:s="http://schemas.xmlsoap.org/soap/envelope/">
<wsat:Commit />
</s:Body>
</s:Envelope>

Anwendungsnachrichten

Bei den folgenden Nachrichten handelt es sich um Anwendungsnachrichten.

Anwendungsnachrichtenanforderung

<s:Envelope>
  <s:Header>
<!-- Addressing headers, all signed-->
    <wsse:Security s:mustUnderstand="1">
      <wssu:Timestamp wssu:Id="timestamp">
        <wssu:Created>2005-10-25T06:29:18.703Z</wssu:Created>
        <wssu:Expires>2005-10-25T06:34:18.703Z</wssu:Expires>
      </wssu:Timestamp>
      <wsse:BinarySecurityToken
          wssu:Id="IA_Certificate"
          ValueType="...#X509v3"
          EncodingType="...#Base64Binary">
        <!-- IA certificate -->
      </wsse:BinarySecurityToken>
      <e:EncryptedKey Id="encrypted_key">
            <!-- ephemeral key encrypted for PA certificate -->
        <e:ReferenceList xmlns:e="http://www.w3.org/2001/04/xmlenc#">
          <e:DataReference URI="#encrypted_body"/>
          <e:DataReference URI="#encrypted_CCi"/>
          <e:DataReference URI="#encrypted_issuedtokens"/>
        </e:ReferenceList>
      </e:EncryptedKey>
      <Signature xmlns="http://www.w3.org/2000/09/xmldsig#">
        <!-- signature over Addressing headers, Timestamp, and Body -->
      </Signature>
    </wsse:Security>
    <wsse11:EncryptedHeader>
     <!-- encrypted wscoor:CoordinationContext header containing CCi -->
    </wsse11:EncryptedHeader>
    <wsse11:EncryptedHeader>
      <!-- encrypted wst:IssuedTokens header containing SCTi -->
      <!-- wst:IssuedTokens header is taken verbatim from message #2 above, omitted for brevity -->
    </wsse11:EncryptedHeader>
  </s:Header>
  <s:Body wssu:Id="body">
    <!-- encrypted content of the Body element of the application message -->
    <e:EncryptedData Id="encrypted_body"
           Type="http://www.w3.org/2001/04/xmlenc#Content"
           xmlns:e="http://www.w3.org/2001/04/xmlenc#">
...
    </e:EncryptedData>
  </s:Body>
</s:Envelope>
