In diesem Abschnitt wird veranschaulicht, wie RUI-Verben (Request Unit Interface) und SLI-Verben (Session Level Interface) für eine LUA-Kommunikationssequenz (Logical Unit Application) verwendet werden. Die beiden Abbildungen veranschaulichen die LUA-Verben, die zum Starten einer Sitzung, zum Austauschen von Daten und zum Beenden der Sitzung verwendet werden, sowie die gesendeten und empfangenen SNA-Nachrichten. Die Pfeile geben die Richtung an, in die SNA-Nachrichten fließen.
Kommunikationssequenz mit RUI-Verben

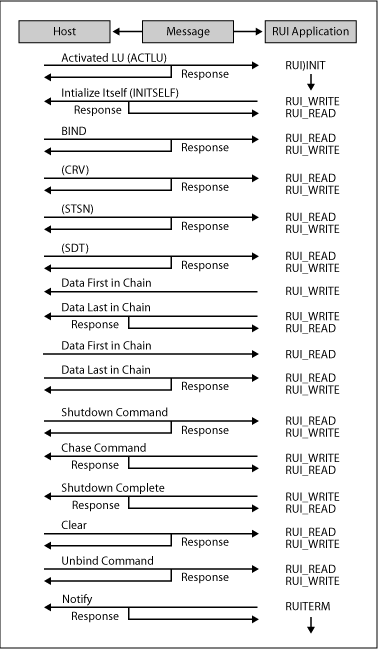

SNA-Komponenten, die für die LUA-Kommunikation erforderlich sind
In diesem Beispiel führt die Anwendung folgende Aufgaben aus:
Ein RUI_INIT-Verb ausgeben, um die SSCP-Sitzung (System Services Control Point) zu erstellen. (RUI_INIT wird erst abgeschlossen, wenn die LUA-Anwendung eine ACTLU-Nachricht vom Host empfangen und eine positive Antwort gesendet hat. Diese Nachrichten werden jedoch vom Host Integration Server verarbeitet und nicht für die LUA-Anwendung verfügbar gemacht.)
Eine INITSELF-Nachricht an den SSCP senden, um eine BIND-Anforderung zu senden, und die Antwort lesen.
Eine BIND-Nachricht vom Host lesen und die Antwort schreiben. Dadurch wird die LU-Sitzung erstellt.
Eine SDT-Nachricht vom Host lesen, die angibt, dass die Initialisierung abgeschlossen ist und die Datenübertragung beginnen kann.
Eine Datenkette senden, die aus drei Anforderungs-/Antworteinheiten (Request/Response Units, RUs) besteht, und die Antwort lesen. Die letzte RU gibt an, dass eine bestimmte Antwort erforderlich ist.
Eine Datenkette lesen, die aus drei RUs besteht, und die Antwort schreiben.
Eine UNBIND-Nachricht vom Host lesen und die Antwort schreiben. Dadurch wird die LU-Sitzung beendet.
RUI_TERM zum Beenden der SSCP-Sitzung ausgeben. (Host Integration Server sendet eine NOTIFY-Nachricht an den Host und wartet auf eine positive Antwort. Diese Nachrichten werden jedoch vom Host Integration Server verarbeitet und nicht für die LUA-Anwendung verfügbar gemacht.)
Kommunikationssequenz mit SLI-Verben
Kommunikationssequenz mit SLI-Verben
Im hier gezeigten Beispiel führt die Anwendung folgende Aufgaben aus:
Ein SLI_OPEN-Verb ausgeben, um die SSCP-Sitzung einzurichten.
Eine INITSELF-Nachricht an den SSCP senden, um eine BIND-Anforderung zu senden, und die Antwort lesen.
Eine BIND-Nachricht vom Host lesen und die Antwort schreiben. Dadurch wird die LU-Sitzung erstellt.
Eine SDT-Nachricht vom Host lesen, die angibt, dass die Initialisierung abgeschlossen ist und die Datenübertragung beginnen kann.
Hinweis
INITSELF-, BIND- und SDT-Nachrichten werden von Host Integration Server verarbeitet, wenn die Anwendung SLI verwendet. SLI_OPEN wird erst zurückgegeben, wenn Host Integration Server ein SDT und eine Antwort gesendet hat.
SLI_SEND und SLI_RECEIVE ausgeben, um Daten, SNA-Befehle oder SNA-Antworten zwischen dem Host und der Anwendung zu übertragen.
SLI_CLOSE zum Beenden der SSCP-Sitzung ausgeben. (Host Integration Server sendet eine NOTIFY-Nachricht an den Host und wartet auf eine positive Antwort. Diese Nachrichten werden jedoch vom Host Integration Server verarbeitet und nicht für die LUA-Anwendung verfügbar gemacht.)
