Was ist das 3270-Designtool?
Zum Erstellen von Mainframemetadaten für 3270 streambasierte Artefakte zur Verwendung in Azure Logic Apps können Sie das 3270-Entwurfstool verwenden. Dieses Tool ist eine Desktopanwendung, mit der Sie Metadaten definieren können, die vom IBM 3270-Connector in Azure Logic Apps zum Navigieren und interagieren mit Ihren 3270-Anwendungen verwendet werden.
Warum sollte das 3270-Designtool für die Interaktion mit 3270-Anwendungen verwendet werden?
Während der Verbreitung der System Network Architecture (SNA) wurde der Datenstrom 3270 als Anzeigeverwaltungsprotokoll verwendet, das die Kommunikation zwischen Remote-Endbenutzern und einem zentralisierten Mainframe erleichterte. Ein Gerät, das als 3270-Terminal bezeichnet wird, war in einem SNA-Netzwerk am Standort des Endbenutzers vorhanden.
Aufgrund vieler SNA- und 3270-Anwendungen, die zu diesem Zeitpunkt vorhanden waren, wollten Die Kunden ihr SNA-Protokoll in ihren IP-Backbone integrieren. Sie nutzten eine Technologie namens Telnet 3270 (TN3270), um von SNA 3270-Anwendungen zu TCP/IP zu wechseln. Weitere Informationen finden Sie unter Einführung in das Terminal 3270.
3270 Anwendungen sind in IBM-Mainframeumgebungen allgegenwärtig. Für den Zugriff auf diese Anwendungen, die häufig geschäftslogik in die Bildschirme eingebettet sind, ist es möglicherweise nicht möglich, den Bildschirm und die Geschäftslogik zu trennen, oder Sie haben möglicherweise keine Informationen mehr über die Funktionsweise der Anwendungen. Mit dem 3270-Entwurfstool können Sie diese Anwendungen analysieren und verarbeiten, damit Sie die Bildschirminformationen wiederverwenden können.
Wie funktioniert das 3270-Designtool?
In einer bildschirmgesteuerten 3270-App sind die Bildschirme und Datenfelder für Ihre Szenarien eindeutig. Daher benötigt der 3270-Connector diese Informationen über Ihre App, die Sie als Metadaten bereitstellen können. Diese Metadaten beschreiben Informationen, die Ihrer Logik-App helfen, Bildschirme zu identifizieren und zu erkennen, sie beschreiben, wie Sie zwischen Bildschirmen navigieren, wo Sie Daten eingeben, und wo Ergebnisse zu erwarten sind. Um diese Metadaten anzugeben und zu generieren, verwenden Sie das 3270-Designtool, das Sie durch diese spezifischen Modi, oder auch Phasen, führt, wie weiter unten ausführlicher beschrieben:
Capture (Erfassen): In diesem Modus zeichnen Sie die Bildschirme auf, die für das Durchführen einer bestimmten Aufgabe mit Ihrer Mainframe-App erforderlich sind, z. B. das Abrufen eines Kontostands.
Navigation: In diesem Modus geben Sie den Plan oder Pfad dafür an, wie durch die Bildschirme Ihrer Mainframe-App für die spezifische Aufgabe zu navigieren ist.

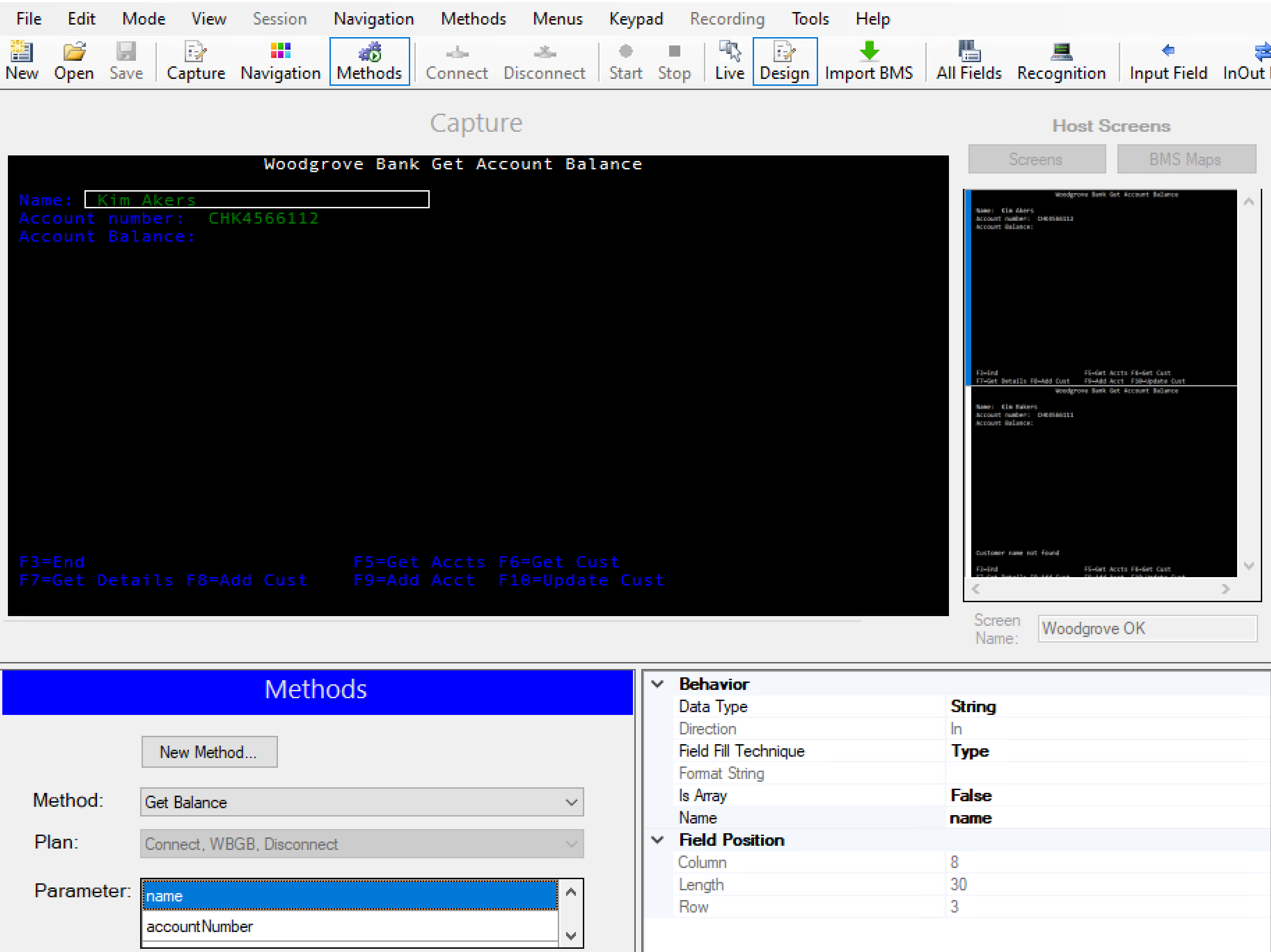

Methods (Methoden): In diesem Modus definieren Sie die Methode, z. B.
GetBalance, die den Bildschirmnavigationspfad beschreibt. Sie wählen auch die Felder auf jedem Bildschirm aus, die zu Ein- und Ausgabeparametern der Methode werden.
Nicht unterstützte Elemente
Das Designtool unterstützt keine Teilzuordnungen von IBM Basic Mapping Support (BMS). Wenn Sie eine BMS-Zuordnung importieren, ignoriert das Designtool partielle Bildschirmdefinitionen.
Herunterladen des 3270-Designtools
Sie können das 3270-Designtool aus dem Download Center herunterladen.
