Der lokale Knoten stellt die SNA-Ebenen der Pfadsteuerung, Übertragungssteuerung und Datenflusssteuerung (Data Flow Control, DFC) sowie logische Einheitendienste (LOGICAL Unit, LU) bereit, wie in der folgenden Abbildung dargestellt. In Bezug auf die SNA-Ebenen liegt die Funktionsverwaltungsschnittstelle (Function Management Interface, FMI) zwischen Präsentationsdiensten und DFC. Dies bedeutet, dass der Großteil der SNA-Protokollbehandlung vom lokalen Knoten ausgeführt wird. Insbesondere ist die DFC-Ebene des lokalen Knotens für die Zustandsänderungen verantwortlich, die mit Verkettungs-, Klammer- und Ruheprotokollen verbunden sind.
Der FMI wird in Bezug auf die Nachrichten definiert, die über die Schnittstelle gesendet werden. Beachten Sie, dass dies sich logisch von der Definition der DL-BASE/Dynamic Access Module (DMOD)-Schnittstelle unterscheidet, welche den Mechanismus zum Senden von Nachrichten zwischen zwei Komponenten in Microsoft® Host Integration Server definiert (z. B. zwischen dem lokalen Knoten und dem 3270-Emulator).
Der FMI wird von LU-Typen 0, 1, 2 und 3, aber nicht von LU Typ 6.2 verwendet. Sie bietet Zugriff auf die Systemdienste-Kontrollpunkt (SSCP)-LU-Sitzung sowie die primäre logische Einheit (PLU)-SLU-Sitzung. (Weitere Informationen zu diesen Sitzungen finden Sie unter Sitzungen und Verbindungen.) Eine Anwendung kann den FMI verwenden, um auf mehrere Sitzungen und somit gleichzeitig mehrere LUs zuzugreifen.

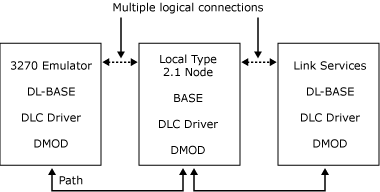

Emulator kommuniziert mit dem lokalen Knoten, der mit dem Verbindungsdienst kommuniziert.
In diesem Beispiel kommuniziert der 3270-Emulator auf dem Client über das Lan (Local Area Network) mit dem lokalen Knoten auf dem Server, indem Nachrichten ausgetauscht werden. Der Inhalt und das Format der Nachrichten werden vom FMI definiert. Der DMOD wird verwendet, um die Nachrichten zu transportieren, interpretiert sie jedoch nicht. Der lokale Knoten stellt den SNA-Dienst zum Formatieren der Nachricht bereit. Der Verbindungsdienst und der DLC-Treiber (Data Link Control) sind für die Übertragung von Daten zwischen dem lokalen Knoten und dem DLC-Adapter verantwortlich.
