Tutorial: Erstellen einer Datentabelle

beim Erstellen und Formatieren einer Tabelle mithilfe von Streamingdaten ermöglicht es Ihnen, die Informationen für die Speicherung und Analyse gezielt zu strukturieren.

In diesem Tutorial wird Folgendes vermittelt:

  • Verwenden Sie , um auf Streamingdatenbereiche zu verweisen.
  • Erstellen Sie eine leere Tabelle in einem separaten Excel-Blatt.
  • Verwenden Sie strukturierte , um eine Tabelle mit Streamingdatenwerten aus Daten in benannten Bereichen zu füllen.

Voraussetzungen

  • Datenstreamer aktiviert
  • Sensordatenstreaming an die Seite "Daten in" von Excel

Definieren benannter Bereiche für Streamingdaten

  1. Öffnen Sie das Arbeitsblatt Daten in Ihrer Arbeitsmappe.
  2. Wählen Sie unter Verlaufsdaten den vollständigen Datenbereich aus, einschließlich der Header in Zeile 7.
  3. Wechseln Sie zu Formeln > Aus Auswahl erstellen.
  4. Legen Sie im Dialogfeld Namen aus Auswahl erstellen den Speicherort fest, der die Bezeichnungen enthält, indem Sie das Kontrollkästchen Oberste Zeile aktivieren.
  5. Wählen Sie OK aus.

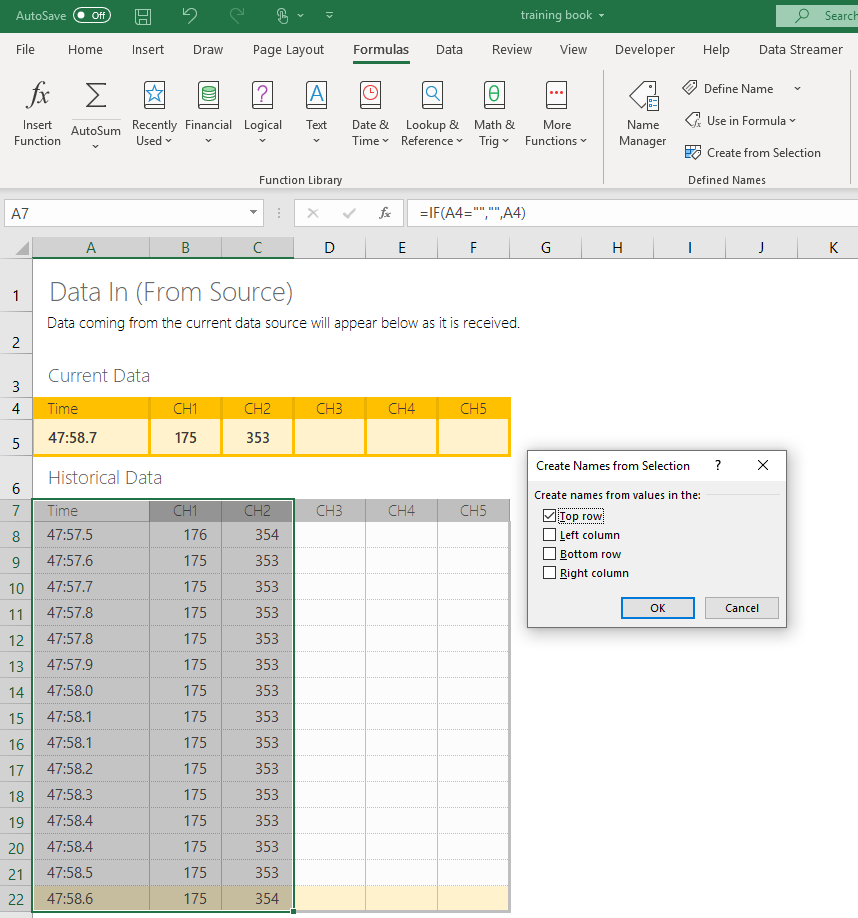

Definieren Sie benannten Bereich.

Excel benennt die Zellbereiche basierend auf den Kanalbeschriftungen. Diese können später im Formelnamen-Manager >angepasst werden.

Leere Tabelle erstellen

  1. Wählen Sie in einem leeren Arbeitsblatt eine Zelle aus, und geben Sie Time als ersten Spaltennamen ein.
  2. Wenn Sie eine Zelle rechts fortsetzen, geben Sie den Namen Ihrer ersten Datenspalte ein.
  3. Wiederholen Sie den Vorgang für alle gewünschten Datenkanäle von Data In.
  4. Wenn eine Kopfzeilenzelle ausgewählt ist, wechseln Sie zu Tabelle einfügen>.
  5. Wählen Sie aus der Kopfzeile Time aus, und ziehen Sie, um die erforderliche Anzahl von Datenzeilen hinzuzufügen, die mit "Data In" übereinstimmen. Alternativ können Sie einfach die letzte Zahl in der Bereichsauswahl ersetzen, um alle gewünschten Zeilen einzuschließen.
  6. Aktivieren Sie das Kontrollkästchen für Meine Tabelle hat Überschriften.
  7. Klicken Sie auf OK.

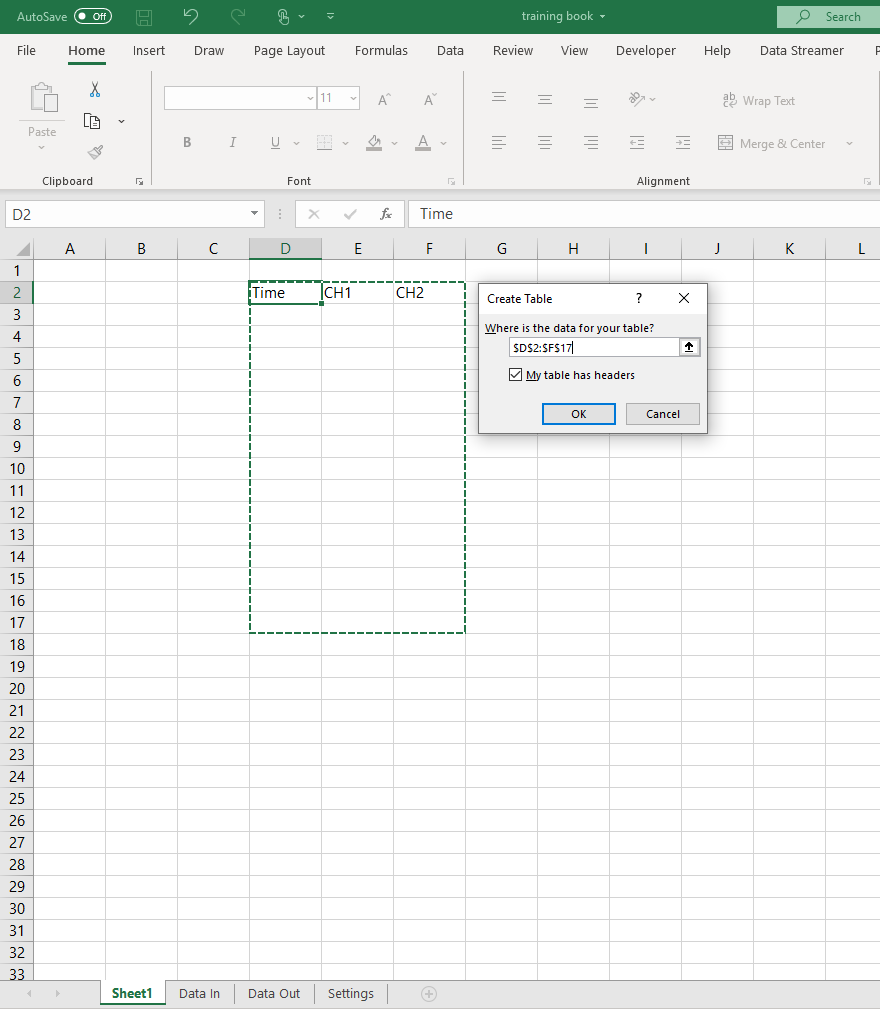

Tabelle erstellen.

Dieses Arbeitsblatt enthält jetzt eine leere Tabelle, die nun durch Formeln gefüllt werden kann.

Füllen einer Tabelle mit Streamingdatenwerten

  1. Notieren Sie sich in einer Zelle außerhalb Der Tabelle die Rate ihrer Streamingdaten in Sekunden. [#Note] Beispiel: Wenn Sie ein Intervall von 20 ms zwischen Daten haben, denken Sie daran, dass Ihre Rate 0,02 ist.
  2. Benennen Sie diese Zelle als DataRate.
  3. Geben Sie in einer Zelle in der Spalte Time die Formel =(ROW()-ROW([#Headers])-1)*DataRateein. Dadurch erhalten Sie ein konsistentes Zeitintervall für Ihre Daten.
  4. Geben Sie in der zweiten Spalte die Formel =INDEX(CH1_,ROW()-ROW([#Headers]))ein.
  5. Wiederholen Sie den Vorgang für alle gewünschten Kanäle benannter Bereiche, und ersetzen Sie CH1_ durch die gültigen benannten Bereiche.

Diese Tabelle ist jetzt mit Streamingdaten gefüllt.
