Tutorial: Visualisieren von Streamingdaten in Excel

Das Erstellen eines Diagramms aus Streamingdaten trägt dazu bei, die visuelle Wirkung Ihrer Daten für Ihre Zielgruppe zu maximieren. Im Folgenden erfahren Sie, wie Sie dynamische Diagramme aus Ihren Streamingdaten erstellen.

In diesem Tutorial wird Folgendes vermittelt:

  • Visualisieren des aktuellen Werts für verbundene Sensoren
  • Visualisieren von Werten im Zeitverlauf für verbundene Sensoren

Voraussetzungen

  • Datenstreamer aktiviert
  • Sensordatenstreaming an die Seite "Daten in" von Excel

Visualisieren des aktuellen Werts für verbundene Sensoren

  1. Wechseln Sie zum Arbeitsblatt Daten in Ihrer Arbeitsmappe.
  2. Wählen Sie die aktuellen Daten für die Kanäle aus, die Sie visualisieren möchten, wie in Zeile 5 zu finden.
  3. Wählen Sie Empfohlene Diagramme einfügen >aus.
  4. Wählen Sie ein gewünschtes Diagramm entweder aus dieser Empfohlenen Liste oder auf der Registerkarte Alle Diagramme aus. Versuchen Sie es standardmäßig mit einem Säulendiagramm.
  5. Wählen Sie OK aus, um das ausgewählte Diagramm ihrem Excel-Blatt hinzuzufügen.
  6. Wählen Sie Datenstreamer > Daten beenden aus, um Streamingdaten anzuhalten, um Achsenbearbeitungen zuzulassen.
  7. Wählen Sie die Größenachse aus, und legen Sie die Begrenzungen für diese Achse fest.

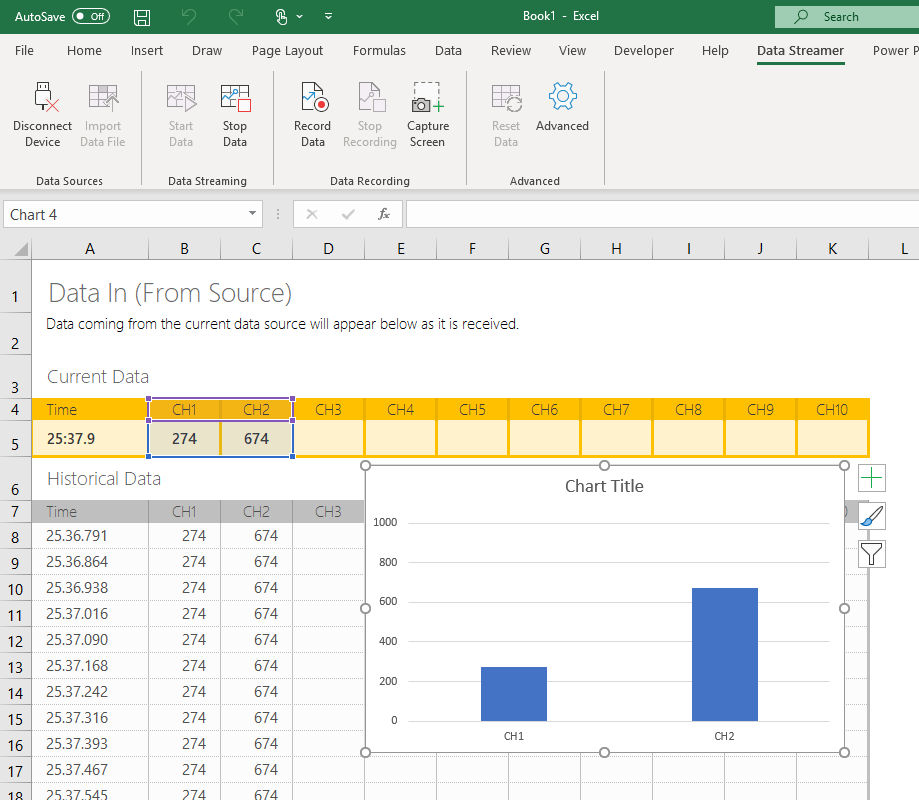

Visualisieren der aktuellen Werte.

Wenn nun Data Streamer Start Data (Datenstromer > starten) ausgewählt wurde, werden in diesem Diagramm die neuesten Sensorwerte visualisiert.

Visualisieren von Werten im Zeitverlauf für verbundene Sensoren

  1. Wählen Sie den gesamten Bereich der Verlaufsdaten für die Kanäle aus, die Sie visualisieren möchten.
  2. Wählen Sie Empfohlene Diagramme einfügen >aus.
  3. Wechseln Sie zu Alle Diagramme, und wählen Sie ein Linien- oder Punktdiagramm für Ihre Visualisierung aus.
  4. Das ausgewählte Diagramm sollte die gleiche Anzahl eindeutiger Reihen wie die ausgewählten Kanäle anzeigen.
  5. Wählen Sie OK aus, um das ausgewählte Diagramm ihrem Excel-Blatt hinzuzufügen.
  6. Wählen Sie Datenstreamer > Daten beenden aus, um Streamingdaten anzuhalten, um Achsenbearbeitungen zuzulassen.
  7. Wählen Sie die Größenachse aus, und legen Sie die Begrenzungen für diese Achse fest.

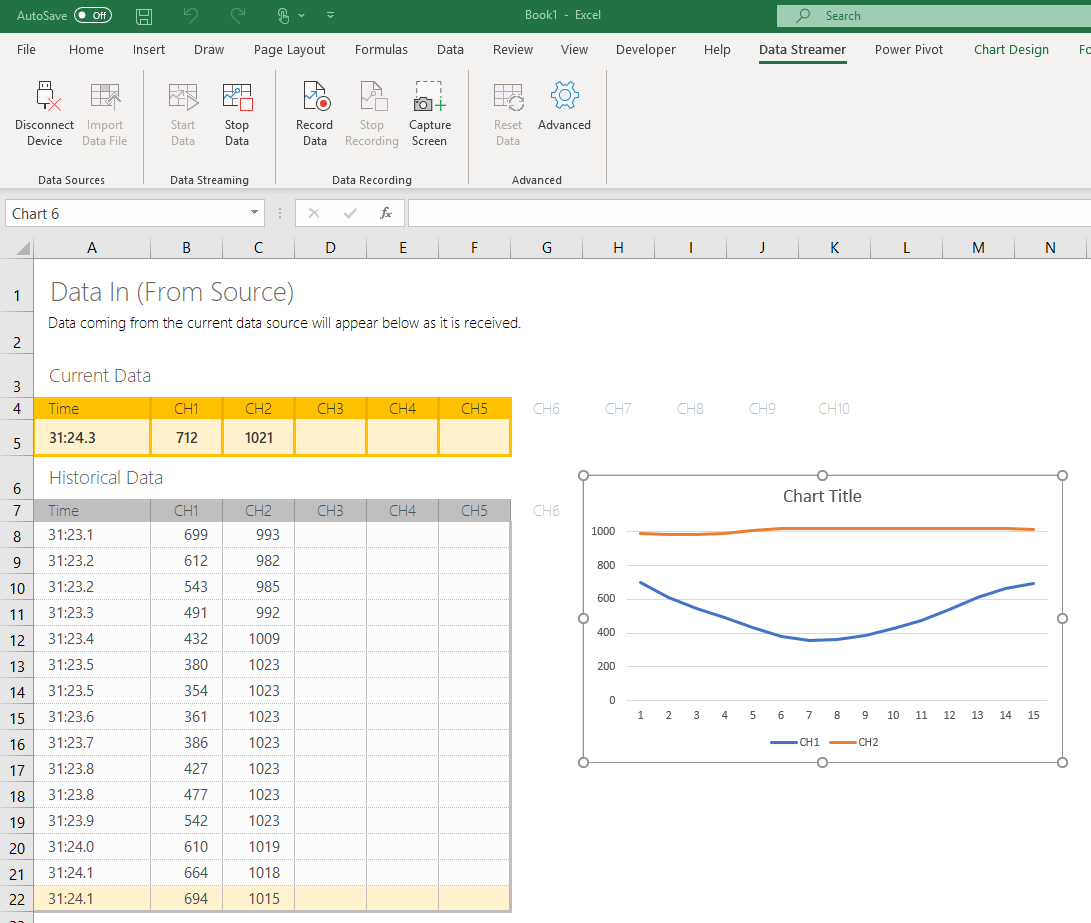

Visualisieren von Werten im Zeitverlauf.

Wenn nun Data Streamer > Start Data ausgewählt wurde, visualisiert dieses Diagramm die Änderung der Werte für Ihre Sensoren im Laufe der Zeit.
