Struktur eines SpreadsheetML-Dokuments

Die Dokumentstruktur eines SpreadsheetML Dokuments besteht aus dem <workbook/> Element, das und <sheet/> -Elemente enthält<sheets/>, die auf die Arbeitsblätter in der Arbeitsmappe verweisen. Für jedes Arbeitsblatt wird eine separate XML-Datei erstellt. Diese Elemente sind die Mindestvoraussetzung für ein gültiges Tabellenkalkulationsdokument. Darüber hinaus kann ein Tabellenkalkulationsdokument , <chartsheet/>, <pivotTableDefinition/>oder andere tabellenbezogene Elemente enthalten<table/>.

Hinweis

Haben Sie Interesse an der Entwicklung von Lösungen, mit denen die Funktionen von Office über mehrere Plattformen erweitert werden können? Schauen Sie sich das neue Office-Add-In-Modell an. Office-Add-Ins haben im Vergleich zu VSTO-Add-Ins und -Lösungen einen geringen Platzbedarf. Sie können sie mit fast jeder Web-Programmiertechnologie erstellen, z. B. HTML5, JavaScript, CSS3 und XML.

---

Wichtige Teile einer Tabellenkalkulation

Mit dem Open XML SDK für Office können Sie Dokumentstrukturen und Inhalte erstellen, die stark typisierte Klassen verwenden, die Elementen entsprechen SpreadsheetML . Sie finden diese Klassen im DocumentFormat.OpenXML.Spreadsheet -Namespace. In der folgenden Tabelle werden die Klassennamen der Klassen aufgeführt, die einigen wichtigen Tabellenkalkulationselementen entsprechen.

Paketteil	SpreadsheetML-Element der obersten Ebene	Open XML SDK-Klasse	Beschreibung
Arbeitsmappe	<workbook/>	Workbook	Das Stammelement des Hauptdokumentteils.
Arbeitsblatt	<worksheet/>	Worksheet	Ein Blatttyp, der ein Zellenraster darstellt, das Text, Zahlen, Datumsangaben und Formeln enthält. Weitere Informationen finden Sie unter Arbeiten mit Blättern.
Diagrammblatt	<chartsheet/>	Chartsheet	Ein Blatt, das ein Diagramm darstellt, das als eigenes Blatt gespeichert wird. Weitere Informationen finden Sie unter Arbeiten mit Blättern.
Tabelle	<table/>	Table	Ein logisches Konstrukt, das angibt, dass ein Datenbereich zu einem einzelnen DataSet gehört. Weitere Informationen finden Sie unter Arbeiten mit SpreadsheetML-Tabellen.
PivotTable	<pivotTableDefinition/>	PivotTableDefinition	Ein logisches Konstrukt, das eine zusammengesetzte Ansicht von Daten in einem verständlichen Layout anzeigt. Weitere Informationen finden Sie unter Working with PivotTables.
PivotCache	<pivotCacheDefinition/>	PivotCacheDefinition	Ein Konstrukt, das die Quelle der Daten in der PivotTable definiert. Weitere Informationen finden Sie unter Working with PivotTables.
PivotCache-Datensätze	<pivotCacheRecords/>	PivotCacheRecords	Ein Cache der Quelldaten der PivotTable. Weitere Informationen finden Sie unter Working with PivotTables.
Berechnungskette	<calcChain/>	CalculationChain	Ein Konstrukt, das die Reihenfolge angibt, in der Zellen in der Arbeitsmappe zuletzt berechnet wurden. Weitere Informationen finden Sie unter Arbeiten mit der Berechnungskette.
Freigegebene Zeichenfolgentabelle	<sst/>	SharedStringTable	Ein Konstrukt, das ein Vorkommen jeder eindeutigen Zeichenfolge enthält, die in allen Arbeitsblättern einer Arbeitsmappe vorkommt. Weitere Informationen finden Sie unter Arbeiten mit der freigegebenen Zeichenfolgentabelle.
Bedingte Formatierung	<conditionalFormatting/>	ConditionalFormatting	Ein Konstrukt, das ein Format definiert, das auf eine Zelle oder eine Reihe von Zellen angewendet wird. Weitere Informationen finden Sie unter Arbeiten mit bedingter Formatierung.
Formeln	<f/>	CellFormula	Ein Konstrukt, das den Formeltext für eine Zelle definiert, die eine Formel enthält. Weitere Informationen finden Sie unter Arbeiten mit Formeln.

---

Szenario mit der minimalen Arbeitsmappe

In dem folgenden Text aus Standard ECMA-376 wird das Szenario mit der minimalen Arbeitsmappe eingeführt.

Die kleinste mögliche (leere) Arbeitsmappe muss Folgendes enthalten:

Ein einzelnes Arbeitsblatt

Eine Blatt-ID

Eine Beziehungs-ID, die auf den Speicherort der Blattdefinition verweist

© Ecma International: Dezember 2006.

Open XML SDK-Codebeispiel

In diesem Codebeispiel werden die Klassen im Open XML SDK verwendet, um eine minimale, leere Arbeitsmappe zu erstellen.

C#

static void CreateSpreadsheetWorkbook(string filepath)
{
    // Create a spreadsheet document by supplying the filepath.
    // By default, AutoSave = true, Editable = true, and Type = xlsx.
    using (SpreadsheetDocument spreadsheetDocument = SpreadsheetDocument.Create(filepath, SpreadsheetDocumentType.Workbook))
    {
        // Add a WorkbookPart to the document.
        WorkbookPart workbookPart = spreadsheetDocument.AddWorkbookPart();
        workbookPart.Workbook = new Workbook();

        // Add a WorksheetPart to the WorkbookPart.
        WorksheetPart worksheetPart = workbookPart.AddNewPart<WorksheetPart>();
        worksheetPart.Worksheet = new Worksheet(new SheetData());

        // Add Sheets to the Workbook.
        Sheets sheets = workbookPart.Workbook.AppendChild(new Sheets());

        // Append a new worksheet and associate it with the workbook.
        Sheet sheet = new Sheet() { Id = workbookPart.GetIdOfPart(worksheetPart), SheetId = 1, Name = "mySheet" };
        sheets.Append(sheet);
    }
}

Visual Basic

Sub CreateSpreadsheetWorkbook(filepath As String)
    ' Create a spreadsheet document by supplying the filepath.
    ' By default, AutoSave = true, Editable = true, and Type = xlsx.
    Using spreadsheetDocument As SpreadsheetDocument = SpreadsheetDocument.Create(filepath, SpreadsheetDocumentType.Workbook)
        ' Add a WorkbookPart to the document.
        Dim workbookPart As WorkbookPart = spreadsheetDocument.AddWorkbookPart()
        workbookPart.Workbook = New Workbook()

        ' Add a WorksheetPart to the WorkbookPart.
        Dim worksheetPart As WorksheetPart = workbookPart.AddNewPart(Of WorksheetPart)()
        worksheetPart.Worksheet = New Worksheet(New SheetData())

        ' Add Sheets to the Workbook.
        Dim sheets As Sheets = workbookPart.Workbook.AppendChild(Of Sheets)(New Sheets())

        ' Append a new worksheet and associate it with the workbook.
        Dim sheet As Sheet = New Sheet() With {
            .Id = workbookPart.GetIdOfPart(worksheetPart),
            .SheetId = 1,
            .Name = "mySheet"
        }
        sheets.Append(sheet)
    End Using
End Sub

Generierter SpreadsheetML-Code

Nachdem Sie den Open XML SDK-Code ausgeführt haben, um eine Mindestarbeitsmappe zu generieren, können Sie den Inhalt des .zip-Pakets untersuchen, um den SpreadsheetML-XML-Code anzuzeigen. Um das ZIP-Paket anzuzeigen, benennen Sie die Erweiterung der Mindesttabellenkalkulation von .xlsx in .zip um. Das ZIP-Paket enthält mehrere Teile, aus denen sich die Mindestarbeitsmappe zusammensetzt.

Die folgende Abbildung enthält die Struktur unter dem xl-Ordner des ZIP-Pakets für eine minimale Arbeitsmappe.

Abbildung 1: ZIP-Ordnerstruktur

Die workbook.xml-Datei enthält <sheet/> Elemente, die auf die Arbeitsblätter in der Arbeitsmappe verweisen. Jedes Arbeitsblatt ist der Arbeitsmappe über eine Blatt-ID und eine Beziehungs-ID zugeordnet. Ist sheetID die ID, die innerhalb des Pakets verwendet wird, um ein Blatt zu identifizieren, und muss innerhalb der Arbeitsmappe eindeutig sein. ist id die Beziehungs-ID, die die Einem Blatt zugeordnete Blattteildefinition identifiziert.

Der folgende XML-Code ist der SpreadsheetML-Code, der den Arbeitsmappenteil des Tabellenkalkulationsdokuments darstellt. Dieser Code wird generiert, wenn Sie den Open XML SDK-Code ausführen, um eine Mindestarbeitsmappe zu erstellen.

    <?xml version="1.0" encoding="utf-8"?>
    <x:workbook xmlns:x="http://schemas.openxmlformats.org/spreadsheetml/2006/main">
        <x:sheets>
            <x:sheet name="mySheet" sheetId="1" r:id="Rddc7711f116045e5" xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships" />
        </x:sheets>
    </x:workbook>

Die Dateiworkbook.xml.rels enthält die <Relationship/> Elemente, die die Beziehungen zwischen der Arbeitsmappe und den darin enthaltenen Arbeitsblättern definieren.

Der folgende XML-Code ist der SpreadsheetML-Code, der den Beziehungsteil des Tabellenkalkulationsdokuments darstellt. Dieser Code wird generiert, wenn Sie das Open XML SDK ausführen, um eine Mindestarbeitsmappe zu erstellen.

    <?xml version="1.0" encoding="utf-8"?>
    <Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
        <Relationship Type="https://schemas.openxmlformats.org/officeDocument/2006/relationships/worksheet" Target="/xl/worksheets/sheet.xml" Id="Rddc7711f116045e5" />
    </Relationships>

Die sheet.xml-Datei enthält das <sheetData/> -Element, das die Zelltabelle darstellt. In diesem Beispiel ist die Arbeitsmappe leer, sodass das <sheetData/> Element leer ist. Weitere Informationen zu Blättern finden Sie unter Arbeiten mit Blättern.

Der folgende XML-Code ist der SpreadsheetML-Code, der den Arbeitsblattteil des Tabellenkalkulationsdokuments darstellt. Dieser Code wird generiert, wenn Sie das Open XML SDK ausführen, um eine Mindestarbeitsmappe zu erstellen.

    <?xml version="1.0" encoding="utf-8"?>
    <x:worksheet xmlns:x="http://schemas.openxmlformats.org/spreadsheetml/2006/main">
        <x:sheetData />
    </x:worksheet>

Szenario mit typischer Arbeitsmappe

Eine typische Arbeitsmappe ist keine leere Mindestarbeitsmappe. Eine typische Arbeitsmappe kann Zahlen, Text, Diagramme, Tabellen und PivotTables enthalten. Jeder dieser zusätzlichen Teile ist im ZIP-Paket des Tabellenkalkulationsdokuments enthalten.

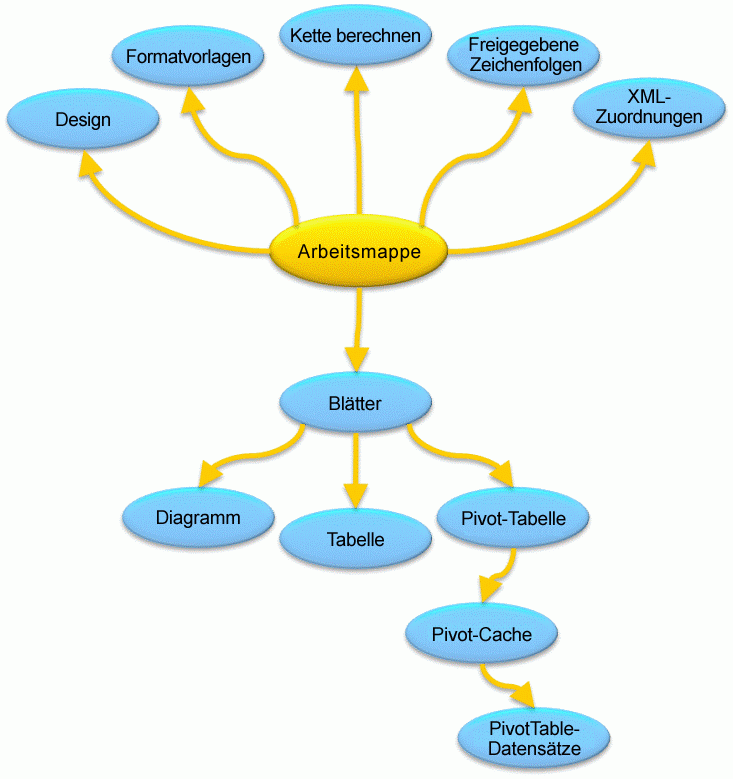

In der folgenden Abbildung wird ein Großteil der Elemente dargestellt, die Sie in einer typischen Tabellenkalkulation finden.

Abbildung 2: Typische Tabellenelemente
