Ausgangsansicht
Die Ausgangsansicht ist der Ausgangspunkt für die Arbeit mit dem XML-Schema-Designer (XSD). Wenn Sie eine neue XSD-Datei erstellen, sehen Sie zunächst die Ausgangsansicht.
Die Ausgangsansicht enthält zwei Hauptabschnitte, das Wasserzeichen und den Bereich Details zum Schemaset. Sie enthält auch die Symbolleiste, die in allen Ansichten des XSD-Designers verfügbar ist.

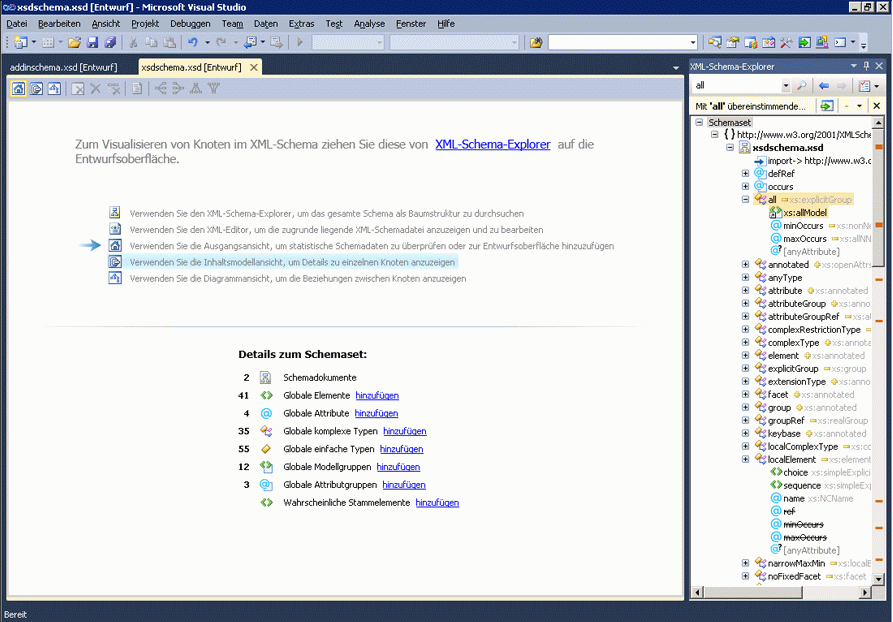

.gif "Ausgangsansicht im XML-Schema-Designer")
Wasserzeichen
Der Wasserzeichenbereich enthält eine Liste von Links zu allen Ansichten des XSD-Designers, zum XML-Editor und zum XML-Schema-Explorer. Wenn das Schemaset Fehler enthält, wird der folgende Text am Ende der Liste angezeigt: "Verwenden Sie die Fehlerliste, um die Fehler im Schemaset anzuzeigen und zu beheben."
Details zum Schemaset
Der Bereich Details zum Schemaset enthält eine Liste der globalen Schemaknotentypen und zeigt an, wie viele Instanzen jedes Typs im Schema vorhanden sind. Klicken Sie auf die Links Hinzufügen neben den Knotentypen, um dem Arbeitsbereich neue Knoten hinzuzufügen.
Symbolleiste
Sie können über die XML-Schema-Designer-Symbolleiste zwischen der Ausgangsansicht, der Inhaltsmodellansicht und der Diagrammansicht navigieren.
.gif "Symbolleiste für XML-Schema-Designer")
Die folgenden Schaltflächen sind auf der XSD-Designer-Symbolleiste aktiviert, wenn die Ausgangsansicht aktiv ist:
Option |
Beschreibung |
|---|---|
Ausgangsansicht anzeigen |
Wechselt zur Ausgangsansicht. Auf diese Ansicht können Sie auch mit der Tastenkombination zugreifen: STRG+1. |
Inhaltsmodellansicht anzeigen |
Wechselt zur Inhaltsmodellansicht. Auf diese Ansicht können Sie auch mit der Tastenkombination zugreifen: STRG+2. |
Diagrammansicht anzeigen |
Wechselt zur Diagrammansicht. Auf diese Ansicht können Sie auch mit der Tastenkombination zugreifen: STRG+3. |
