Surface Hardware Repair Tools

In diesem Abschnitt werden die Tools dokumentiert, die von Microsoft empfohlen oder benötigt werden, um eine Reparatur auf einem Surface-Gerät erfolgreich abzuschließen. Microsoft Service Tools (empfohlen und erforderlich) werden von iFixit in Partnerschaft mit Microsoft verkauft. Artikel unter Electronic Repair Hardware and Tools können in der Regel bei elektronischen Reparaturhändlern erworben werden. Schließlich können Artikel, die unter Standardtools und sonstige Artikel in dieser Liste aufgeführt sind, häufig bei Einzelhändlern für Verbraucher erworben werden.

Empfohlene Microsoft-Diensttools

Tool	Bild
ESD-sicheres Surface Battery Cover – iFixit

Erforderliche Microsoft-Diensttools

Tool	Bild
Surface Display Debonding Tool (M1214770-001) – iFixit
Surface Display Bonding Frame (M1260233-001) – iFixit
Surface Display Bonding Frame für Pro 12 Zoll (M1368685-001)

Erforderliche elektronische Reparaturhardware oder -werkzeuge

Tool	Bild
Antistatisches Handgelenkband (1 MOhm Widerstand)
ESD-sichere Matte oder Tischplatte
Nylon Spudger /Probing Tool
Halberd Spudger
Kunststoff-Öffnungsauswahl
Kunststoff-Öffnungstool
ESD-sichere Pinzette
Einstellbarer Drehmomentschrauber (kompatibel mit 3IP/5IP Torx Plus Bits) mit 1,2 kgf-cm-Einstellung

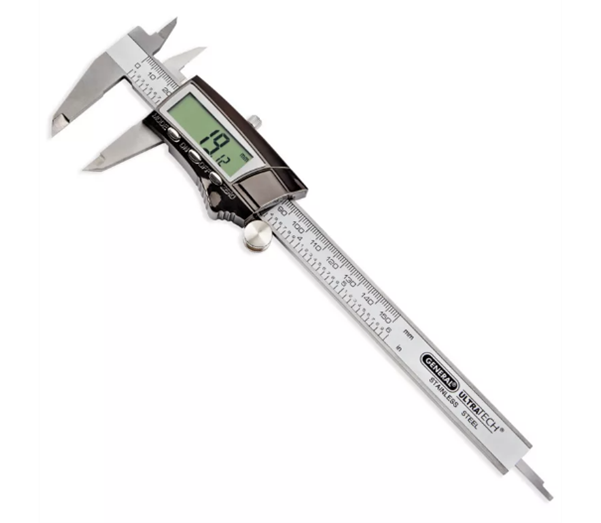

Bremssättel (mit Auflösung und Genauigkeit von 0,01 mm)
Dicker Fühler-Messgerätsatz (0,05 mm bis 0,3 mm)

Erforderliche Standard Tools und sonstige Elemente

• 3IP, 5IP Torx-Plus Treiber

• Sharpie

• Metrik-Lineal

• 3-mm-Allen-Treiber

• Loctite 7649 Retaining Compound

• Loctite 243 Threadlocker

• USB 3.0-Usb-Stick – mindestens 16 GB Speicher

• Isopropylalkoholspenderflasche (70% IPA verwenden)

• Reinigen von Tupfern

• Mikrofasertuch

• Tücher für Isopropylalkohol (IPA)

• Fusselfreies Reinigungstuch

• 1 Gallonengehäuse

• 0.5 Gallonen Sand, Sauber

• Surface Dock

• 65 W Microsoft Surface Netzteil

2-in-1-spezifische Tools

• Anzeigen von Klebegewichten

  • Gewichtsanforderung: mindestens 32 kg (70 lbs.) / maximal 35 kg (77 lbs.)

  • Mindestabmessungen: 280 mm x 200 mm (11 x 8 Zoll)

  • Die Geometrie muss symmetrisch sein, um eine gleichmäßige Gewichtsverteilung zu ermöglichen.

  • Das verwendete Gewicht muss eine flache Platte mit gleichbleibender Flachheit sein und darf nicht aus der Kontaktebene mit dem Bonding Frame hervorragen.

  • Shot Bag gefüllt mit Stahlschuss, nicht Sand, um eine ordnungsgemäße Gewichtsverlagerung zu gewährleisten.

  • Das Gewicht muss den gesamten Umfang des Rahmens erreichen, wenn es darüber platziert wird.

  • Empfohlene Gewichte: Ruck-Platten von 9 kg + 9 kg + 14 kg (20 lbs. + 20 lbs. + 30 lbs.)

  • Alternative Gewichte: Steel Shot Bags von 9 kg + 9 kg + 14 kg (20 lbs. + 20 lbs. + 30 lbs.)

• Schaumpad

  • Im Lieferumfang des Surface Display Bonding Frame enthaltenes Schaumpad.

  • Material: EVA Schaum

  • Stärke: 9,5 mm (3/8 Zoll)

  • Dichte: 0,03 g/cm3 (2 lbs./cu Ft)

  • Abmessungen: Mindestens 229 mm x 305 mm (9 x 12 Zoll)

• Zwei 2-in-Federklammern

Laptop-spezifische Tools

• Dicker Fühler-Messgerätsatz (0,5 mm bis 0,3 mm)
