Surface Laptop 13-in-Komponentendemontage und -neuassembly

  • Gilt für:: Windows 10, Windows 11

Warnung

Überprüfen Sie die allgemeinen Sicherheitsvorkehrungen und Die Richtlinien für die Akkusicherheit vollständig, bevor Sie mit den Reparaturschritten fortfahren.

Wichtig

Lesen Sie diesen Leitfaden vollständig, bevor Sie mit der Reparatur beginnen. Wenn Sie zu irgendeinem Zeitpunkt unsicher oder unwohl bei der Durchführung der Reparaturen sind, wie in diesem Leitfaden beschrieben, fahren Sie NICHT fort. Wenden Sie sich an Microsoft, um weitere Supportoptionen zu erfahren.

Warnung

Die Nichtbeachtung der Anweisungen in diesem Leitfaden, die Verwendung von nicht von Microsoft stammenden (nicht von Microsoft stammenden), inkompatiblen oder modifizierten Ersatzteilen und/oder die Nichtverwendung ordnungsgemäßer Werkzeuge können zu schweren Verletzungen, Tod und/oder Schäden am Produkt oder anderen Eigentum führen.

Kalibrierung und Authentifizierung

Bestimmte Komponenten erfordern nach Abschluss der Installation der Komponente eine zusätzliche Softwarekalibrierung oder -Authentifizierung, bevor das Teil vollständig funktioniert. Die spezifischen Schritte werden in den entsprechenden Reparaturworkflows aufgeführt.

Betroffener Teile

  • AB Cover Display (TDM) –
    • Vorinstallation: Erfordert einen Reparaturworkflow vor der Installation, der in SDT abgeschlossen ist, um das Gerät in den Reparatureinrichtungsmodus zu versetzen. Nach der Installation: Erfordert einen Workflow nach der Installation, der in SDT abgeschlossen ist, um die Anzeige mit den richtigen Einstellungen zu kalibrieren und zu überprüfen.
  • Trackpad –
    • Vorinstallation: Erfordert einen Reparaturworkflow vor der Installation, der in SDT abgeschlossen ist, um das Gerät in den Reparatureinrichtungsmodus zu versetzen.
    • Nach der Installation: Erfordert einen Workflow nach der Installation, der in SDT abgeschlossen ist, um das Touchpad auf die richtigen Spracheinstellungen für Keysets zu überprüfen.
  • Batterie–
    • Vorinstallation: Erfordert einen Reparaturworkflow vor der Installation, der in SDT abgeschlossen ist, um das Gerät in den Reparatureinrichtungsmodus zu versetzen.
    • Nach der Installation: Erfordert einen Authentifizierungsworkflow nach der Installation, der in SDT abgeschlossen ist, um den neuen Akku als gültigen Microsoft-Teil zu überprüfen und zu authentifizieren.
  • Motherboard (PCBA) –
    • Nach der Installation: Erfordert einen Workflow nach der Installation für die Anzeigekalibrierung, die Anzeigeüberprüfung, die Touchpadvalidierung und eine Authentifizierung/Validierung für Akku, abgeschlossen in SDT, um die Anzeige mit den richtigen Einstellungen mit der neuen Platine zu kalibrieren und sicherzustellen, dass der Akku als authentischer Teil erkannt wird.

Erforderliche Schritte

Die in diesem Abschnitt beschriebenen Schritte sollten ausgeführt werden, bevor eine Reparatur auf einem Surface-Gerät gestartet wird.

  • Gerät ausschalten – Stellen Sie sicher, dass das Gerät vollständig ausgeschaltet und der Akku vollständig entladen ist. Richtlinien finden Sie unter Reparaturspezifische Vorsichtsmaßnahmen und Warnungen . Nach dem Entladen sollte das Gerät von allen Stromquellen getrennt werden.

  • ESD-Prävention – Stellen Sie sicher, dass die ESD-Präventionsschritte und allgemeinen Richtlinien befolgt werden, bevor Sie das Gerät öffnen. Richtlinien finden Sie im Abschnitt ESD-Prävention .

  • Gerät positionieren – Um Beschädigungen am Gerät zu vermeiden, stellen Sie sicher, dass das Gerät auf einer sauber Freifläche platziert wird.

Wichtig

Seriennummernnotation des Geräts: Die Seriennummer für dieses Gerät befindet sich auf der ursprünglichen untersten Abdeckung. Es ist wichtig, die ursprüngliche Seriennummer des Geräts für zukünftigen Support von Microsoft beizubehalten. Die D Bucket FRU entfernt die ursprüngliche Seriennummer des Geräts, und die originale Geräteseriennummer kann nicht dauerhaft zu einem Ersatzteil hinzugefügt werden. Um sicherzustellen, dass die ursprüngliche Seriennummer beibehalten wird, notieren Sie sie mit wasserdichter Tinte auf einem Etikett. Bringen Sie das Etikett an einem leicht zugänglichen Bereich an der Geräteaußenseite an, und notieren Sie die Seriennummer an einem sicheren Ort. Microsoft stellt ein Etikett für diesen Zweck in der Verpackung des Ersatzteils bereit. Das Etikett, das in der Verpackung des Teils enthalten ist, enthält Platz für die ursprüngliche Seriennummer und den Produktbezeichner des Teils.

Fußersatz

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte

  • Antistatisches Handgelenkband (1 MOhm Widerstand)

  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 4 Fuß (siehe Liste der veranschaulichten Serviceparts)

Verfahren – Entfernung (Füße)

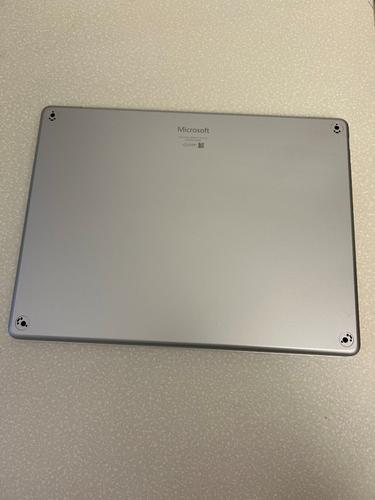

  1. Platzieren Sie das Gerät auf einer ESD-sicheren, weichen Oberfläche mit der Unterseite nach oben.

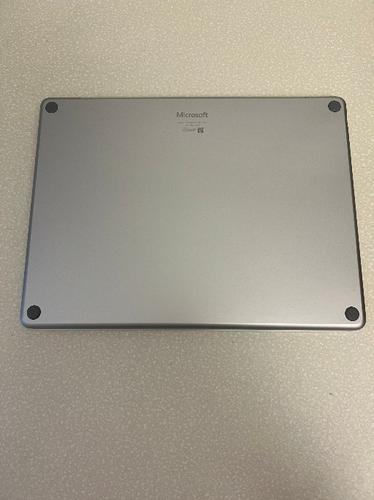

    Surface Laptop 13-in mit unterer Seite nach oben und zeigt die Fußposition an.

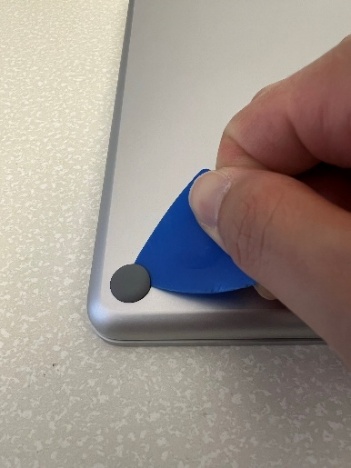

  2. Um den Fuß aufzuheben, fügen Sie vorsichtig eine Kunststoffgitarre zwischen dem Fuß und dem unteren D-Eimer ein. Möglicherweise müssen Sie versuchen, die Auswahl vorsichtig aus einer anderen Richtung einzufügen, aber verwenden Sie kein Metallwerkzeug und verwenden Sie nur das angegebene Kunststoffwerkzeug.

    Kunststoffgitarrenauswahl, die unter den Fuß des Geräts eingefügt wird.

  3. Wiederholen Sie die Schritte 1 und 2, um die verbleibenden drei Fuß zu entfernen, und legen Sie sie zur Wiederverwendung beiseite (falls nicht beschädigt).

    Alle vier Füße wurden vom Gerät entfernt und zur Seite gelegt.

Verfahren – Installation (Füße)

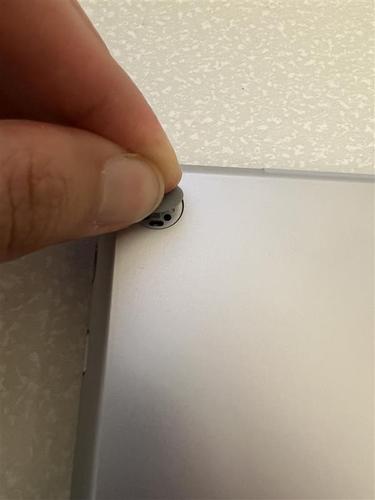

  1. Richten Sie die Rillen an den Füßen vorsichtig mit dem langen Loch auf dem D Bucket aus und drücken Sie den Fuß vertikal nach unten, bis er zum D Bucket flach ist.

    Eine Person, die eine kleine Schaltfläche hält.

  2. Wiederholen Sie den vorherigen Schritt für die verbleibenden Füße.

    Eine Nahaufnahme eines Computers.

C Cover-Ersatz

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • Neue Kunststoff-Gitarren-Picks
  • 5IP Torx Plus Schraubendreher
  • Sharpie
  • Ruler
  • Einstellbarer Drehmomentschrauber, der auf 1,2 kgf-cm kompatibel mit 5IP Torx Plus Bits oder einem voreingestellten 5IP Torx Plus Schraubendreher (eingestellt auf 1,2kgf-cm) eingestellt werden kann
  • Bremssättel mit einer Auflösung und Genauigkeit von 0,01 mm
  • Metall ESD Sichere Pinzetten
  • Kunststoff ESD Sichere Pinzetten
  • Kunststoff ESD Safe Spudger
  • 0,2 mm dickes Fühlermessgerät
  • Isopropylalkohol (70% IPA) und Reinigungstupfer

Primäre Komponenten

  • C Cover Keyset-Unterassembly

  • 5 5IP Schrauben (für C Cover)

  • 20 Trackpad Shims (vier verschiedene Dicken)

  • 8 5IP Schrauben (für Trackpad)

  • 2 Leitfähige Bänder

  • 4 Trackpad-Ausrichtungspapiere

Verfahren – Entfernung (C Cover)

  1. Befolgen Sie "Verfahren – Entfernung (Füße)"

  2. Wenn die Füße entfernt wurden, verwenden Sie einen 5IP Torx Plus Schraubendreher, um die vier neu freigelegten Schrauben zu entfernen.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus sollten Sie die Anzahl der entfernten Schrauben nachverfolgen und zählen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

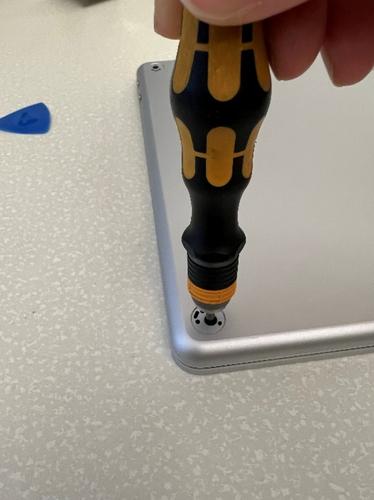

    Entfernen von Schrauben von der Unterseite des Geräts mit einem 5IP Torx Plus Schraubendreher.

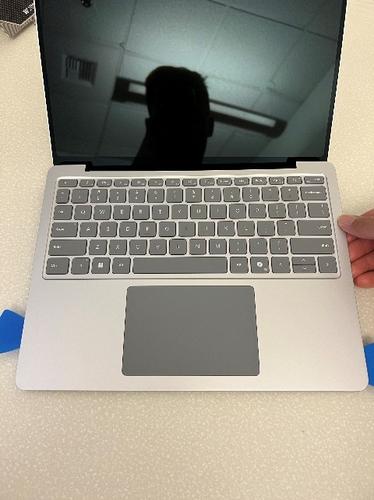

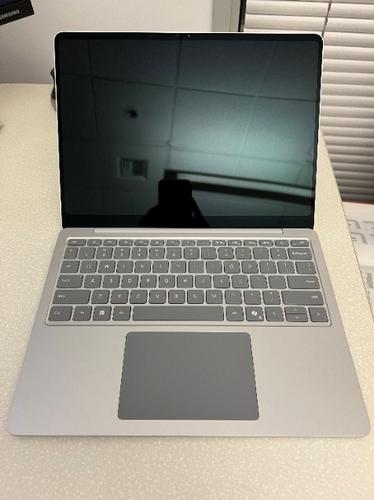

  3. Drehen Sie das Gerät vorsichtig um, und öffnen Sie die Displayabdeckung bis zum maximalen Winkel.

    Gerät auf den maximalen Winkel gekippt, Display Cover geöffnet.

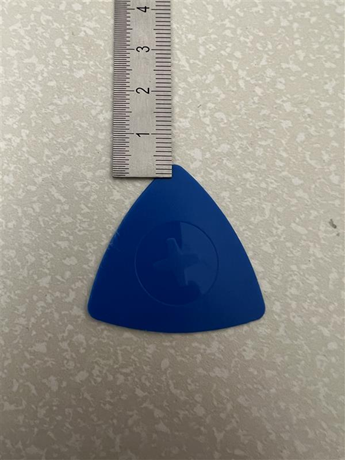

  4. Verwenden Sie einen Sharpie und ein Lineal, um eine Linie 3 mm vom Rand von zwei Gitarren-Picks entfernt zu zeichnen, um zu verhindern, dass die Gitarrenauswahl zu tief einfügt wird, während Sie das C Cover entfernen.

    Gitarrenauswahlen, die mit einer Linie 3mm vom Rand mit einem Sharpie und Lineal markiert sind.

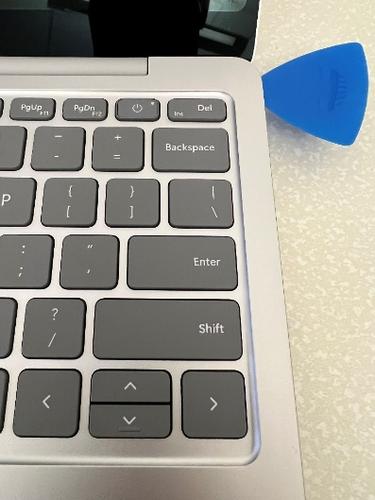

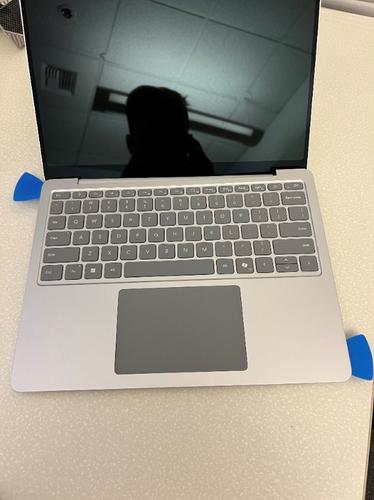

  5. Legen Sie mit Ihrem Gerät flach auf einer ESD-sicheren Oberfläche für den Rest dieses Entfernungsprozesses die Kunststoffgitarreauswahl zwischen dem C Cover und dem D Eimer mindestens 5mm unterhalb der oberen rechten Ecke ein. Das Einsetzen der Gitarrenauswahl erfordert etwas Kraft und Geduld.

    Wichtig

    Verwenden Sie kein Metallwerkzeug, und verwenden Sie nur das angegebene Kunststoffwerkzeug.

    Kunststoff-Gitarrenauswahl zwischen C Cover und D Eimer.

  6. Fest, aber vorsichtig, wackeln Sie die Gitarre auf und ab, bis Sie einen poppenden Sound hören, um den nahe gelegenen Snap zu entfernen. Wenn der Snap deaktiviert ist, gibt es Platz zwischen dem C Cover und dem D-Eimer, um die Gitarrenauswahl vorsichtig entlang der rechten Kante des Geräts zu schieben.

    Hinweis

    Für den Teil neben der Tastatur kann die Auswahl über 3 mm hinaus eingefügt werden, um das Entfernen zu unterstützen. Unterhalb der Tastatur muss das Einfügen auf maximal 3 mm beschränkt sein.

  7. Wiederholen Sie diesen Vorgang, bis alle fünf Snaps am rechten Rand deaktiviert sind. Halten Sie an, wenn Sie die untere Ecke des Geräts erreichen.

    Wichtig

    Es ist wichtig, sich während dieses Schritts Zeit zu nehmen.

  8. Ohne die Gitarrenauswahl über die 3mm markierte Linie einzulegen, lassen Sie sie in der unteren rechten Ecke, um sicherzustellen, dass die Cover getrennt bleiben.

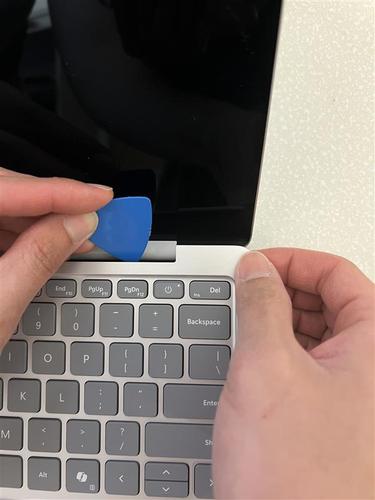

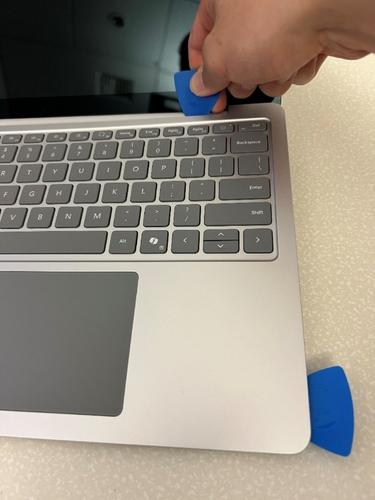

  9. Heben und halten Sie mit einer Hand die obere rechte Ecke des C Covers vorsichtig an. Heben Sie mit Ihrer anderen Hand, mit einer anderen Gitarrenauswahl, die Snaps entlang der oberen Kante des C Cover vorsichtig ab, beginnend von oben rechts und nach oben links. Sobald der Nahe snap deaktiviert ist, gibt es Platz zwischen dem C Cover und dem D-Eimer , sodass Sie die Gitarrenauswahl vorsichtig entlang der oberen Kante ziehen können.

    Gleitende Gitarrenauswahl entlang der oberen Kante, um Snaps zu entfernen.

    Eine Person, die eine blaue Auswahl auf einer Computertastatatur hält.

  10. Setzen Sie die Kunststoffgitarre zwischen dem C Cover und dem D Eimer 5mm unter der linken oberen Ecke fest, aber vorsichtig ein.

    Einlegen der Gitarrenauswahl unter der oberen linken Ecke des Geräts.

  11. Fest, aber vorsichtig, wackeln Sie die Gitarre auf und ab, bis Sie einen poppenden Sound hören, um den nahe gelegenen Snap zu entfernen. Wenn der Snap deaktiviert ist, gibt es Platz zwischen dem C Cover und dem D-Eimer, um die Gitarrenauswahl vorsichtig entlang der rechten Kante des Geräts zu schieben.

    Hinweis

    Für den Teil neben der Tastatur kann die Auswahl über 3 mm hinaus eingefügt werden, um das Entfernen zu unterstützen. Unterhalb der Tastatur muss das Einfügen auf maximal 3 mm beschränkt sein.

  12. Wiederholen Sie diesen Vorgang, bis alle fünf Snaps am linken Rand deaktiviert sind. Halten Sie an, wenn Sie die untere Ecke des Geräts erreichen.

    Wichtig

    Es ist wichtig, sich während dieses Schritts Zeit zu nehmen.

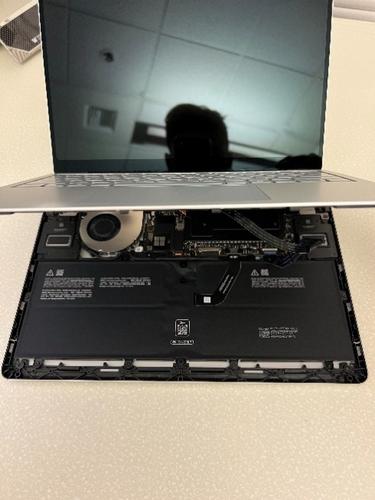

  13. Wackeln und kippen Sie mit beiden Händen vorsichtig den Boden des C Cover nach oben zum Display Cover und weg vom Akku, um ihn vom D-Eimer zu trennen.

    Wischen und Kippen der Unterseite des C Covers nach oben. Trennen von C Cover und D Eimer.

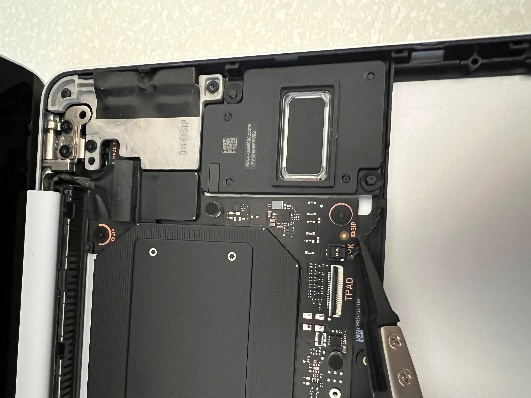

  14. Verwenden Sie eine Kunststoff-Gitarrenauswahl, um die Trackpad FPC-Schnalle zu trennen.

    Entpacken der Trackpad FPC-Schnalle mit einem Kunststoff-Gitarren-Pick.

  15. Trennen Sie den Trackpad-FPC, und legen Sie das C Cover zur Wiederverwendung auf eine ESD-sichere, weiche Oberfläche. Untersuchen und zählen Sie sorgfältig alle 23 Snaps und Haken auf dem C Cover und D Eimer (sieben oben, fünf links, fünf auf der rechten Seite und sechs auf der Unterseite). Wenn auf dem C Cover fehlende oder rissierte Snaps vorhanden sind, kann es nicht wiederverwendet werden. Wenn im Bucket D fehlende oder zersprungene Hooks vorhanden sind, kann er nicht wiederverwendet werden.

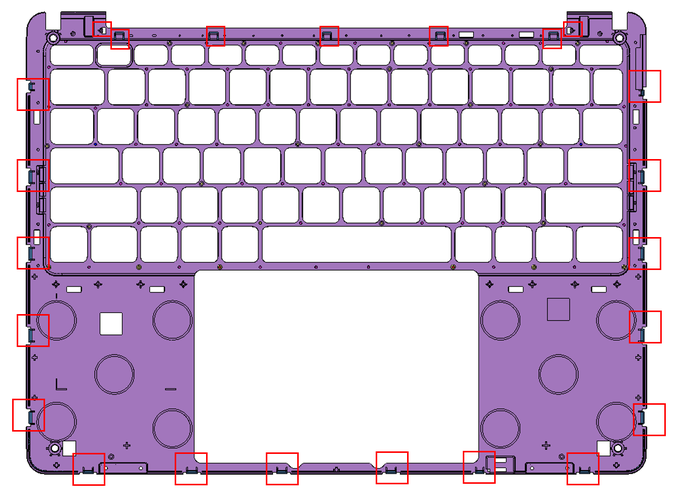

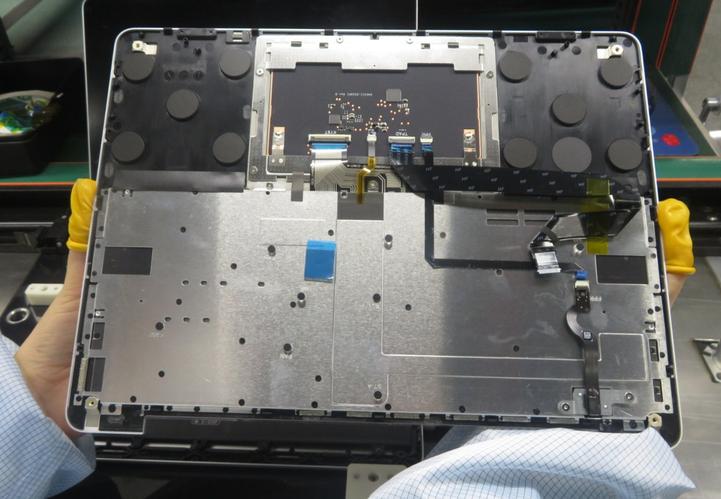

    Überprüfen und Zählen aller Snaps und Hooks am C Cover und D Bucket.

Verfahren – Installation (C Cover)

  1. Befolgen Sie "Verfahren – Entfernung (Trackpad)" ohne Schritte 8 und 9.

  2. Führen Sie "Verfahren – Installation (Trackpad)" ohne Schritt 10 aus.

  3. Verwenden Sie eine Pinzette aus Kunststoff, um den Liner auf dem oberen Wärmepad zu entfernen.

    Eine Nahaufnahme eines Computers.

  4. Bevor Sie mit der Neumontage fortfahren, überprüfen Sie die Geräteinternen, um sicherzustellen, dass keine Schrauben, Schäume, Klebebänder oder andere Fremdmaterialien innerhalb der Einheit verlegt werden.

  5. Halten Sie das C Cover mit einer Hand und installieren Sie den FPC sorgfältig auf die Motherboard-Buchse. Nachdem der FPC voll sitzen ist, verwenden Sie eine Kunststoff-Gitarrenauswahl, um die Schnalle auf der Aufnahme zu schließen.

    Eine Nahaufnahme einer Platine.

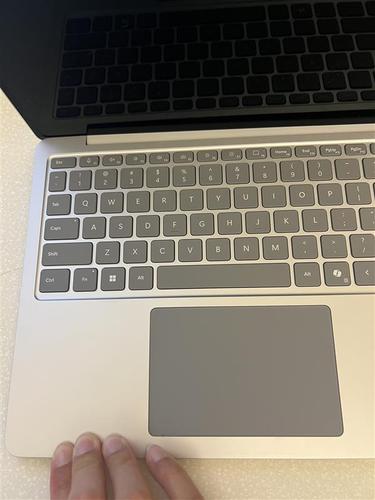

  6. Legen Sie das C Cover vorsichtig auf den D Bucket und drücken Sie langsam auf die Snaps um den gesamten Umfang des C Cover.

    Eine Hand auf einer Tastatur.

  7. Schütteln Sie das Gerät vorsichtig und lauschen Sie sorgfältig auf ratternende Geräusche. Wenn Sie gehört haben, folgen Sie den Schritten 3-15 "Verfahren – Entfernung (C Cover)" und überprüfen Sie, ob lose Verbinder, Schrauben, Snaps, Haken usw. vorhanden sind.

  8. Drehen Sie das Gerät um, und verwenden Sie einen 5IP Torx Plus Schraubendreher, um die vier Schrauben zu installieren. Nachdem die Schrauben eng und sitzend sind, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) an, um das Entfernen der Gewinde zu vermeiden.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus sollten Sie die Anzahl der entfernten Schrauben nachverfolgen und zählen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  9. Befolgen Sie "Verfahren – Installation (Füße)"

Ersatz des Trackpads

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • Neue Kunststoff-Gitarren-Picks
  • Einstellbarer Drehmomentschrauber, der auf 1,2 kgf-cm kompatibel mit 5IP Torx Plus Bits oder einem voreingestellten 5IP Torx Plus Schraubendreher (eingestellt auf 1,2kgf-cm) eingestellt werden kann
  • Bremssättel mit einer Auflösung und Genauigkeit von 0,01 mm
  • Metall ESD Sichere Pinzetten
  • Kunststoff ESD Sichere Pinzetten
  • Kunststoff ESD Safe Spudger
  • 0,2 mm dickes Fühlermessgerät
  • Isopropylalkohol (70% IPA) und Reinigungstupfer

Primäre Komponenten

  • Trackpad-Unterassembly

  • 5 5IP Schrauben (für C Cover)

  • 20 Trackpad Shims (vier verschiedene Dicken)

  • 8 5IP Schrauben (für Trackpad)

  • 2 Leitfähige Bänder

  • 4 Trackpad-Ausrichtungspapiere

  • 1 Top Thermal Pad (für C Cover)

Verfahren – Entfernung (Trackpad)

  1. Laden Sie die neueste SDT-Version (Surface-Diagnosetool) herunter, und befolgen Sie den Workflow zum Reparieren (Setup) des Vorinstallations-Touchpads.

  2. Befolgen Sie "Verfahren – Entfernung (Füße)"

  3. Befolgen Sie "Verfahren – Entfernung (C Cover)

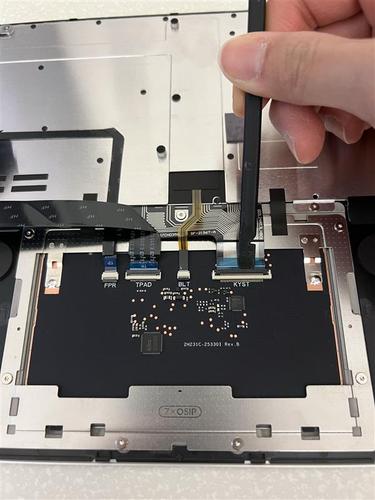

  4. Lösen Sie mit einem Kunststoff prybar die vier FPC-Schnallen und entfernen Sie die beiden Erdungsbänder auf dem Trackpad.

    Eine Hand, die ein schwarzes Werkzeug hält.

    Eine Nahaufnahme eines Geräts.

  5. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um jeglichen Klebstoff aus den beiden Erdungsbändern zu sauber.

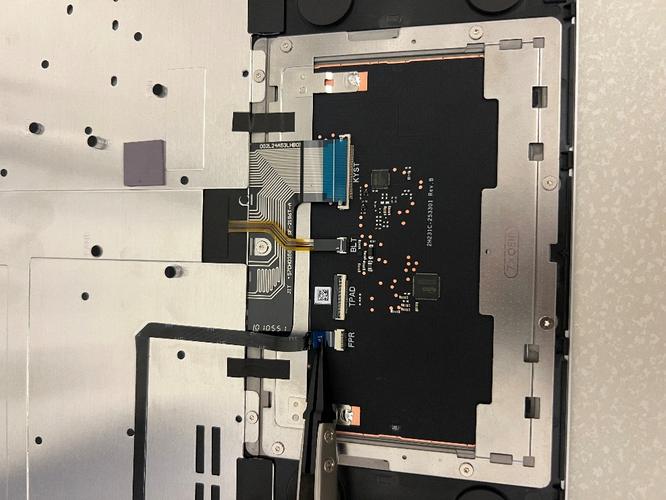

  6. Trennen Sie die vier mit dem Trackpad verbundenen FPCs vorsichtig mit den Fingern. Platzieren Sie den Trackpad-FPC vorsichtig beiseite auf einer ESD-sicheren Oberfläche für die Wiederverwendung während der Wiedermontage, wenn er nicht beschädigt ist.

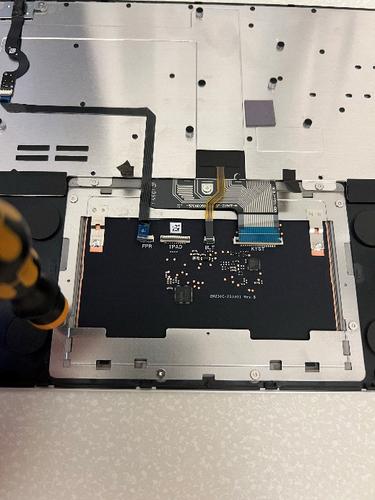

  7. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die sieben Schrauben, die das Trackpad am C Cover halten.

    Eine Nahaufnahme eines Computers.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

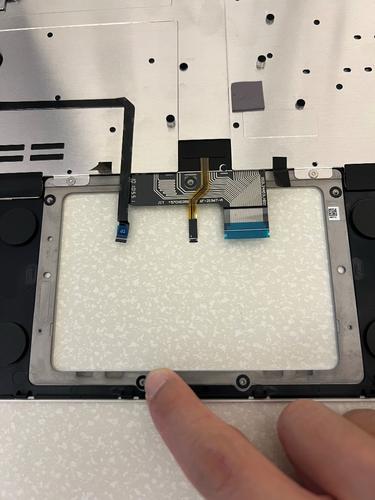

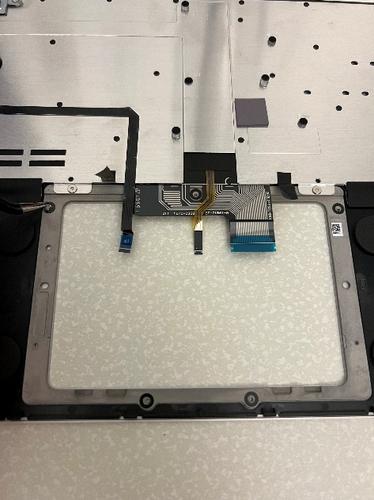

  8. Entfernen Sie die Trackpad-Unterassembly mit der Hand aus dem C Cover.

  9. Entfernen Sie mit metallenen ESD-sicheren Pinzetten die schwarzen Shims aus dem C Cover.

    Eine Nahaufnahme eines Computers.

  10. Entfernen Sie mit einer sicheren Pinzette aus Kunststoff ESD das Thermopad auf dem C Cover.

    Eine Hand, die eine Pinzette hält.

  11. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um jeglichen Klebstoff aus den schwarzen Shims und dem Thermopad zu sauber.

Verfahren – Installation (Trackpad)

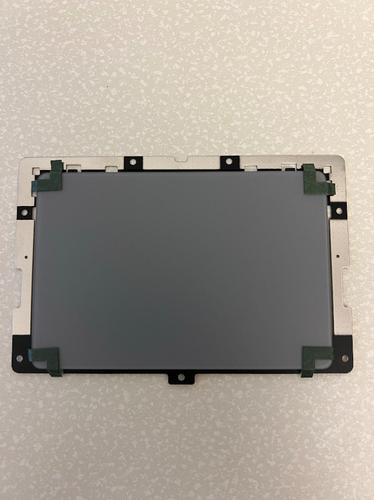

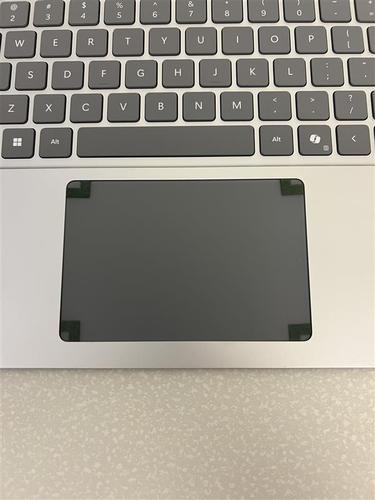

  1. Befestigen Sie ausrichtungspapier an den vier Ecken des Trackpads, und drücken Sie die Ecken fest nach unten. Stellen Sie jedoch sicher, dass das Ausrichtungspapier nicht zwischen dem Trackpad und der Halterung gefaltet wird.

    Ein rechteckiges graues rechteckiges Objekt mit Metallecken.

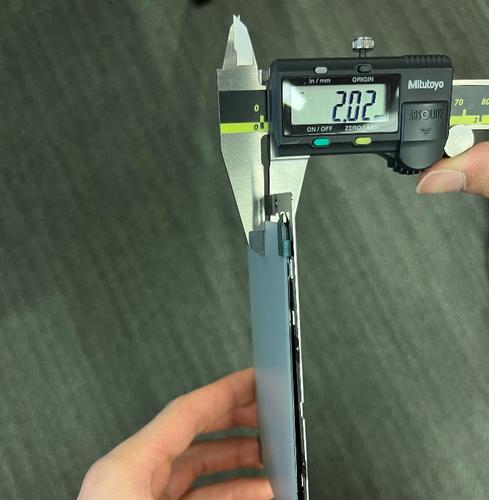

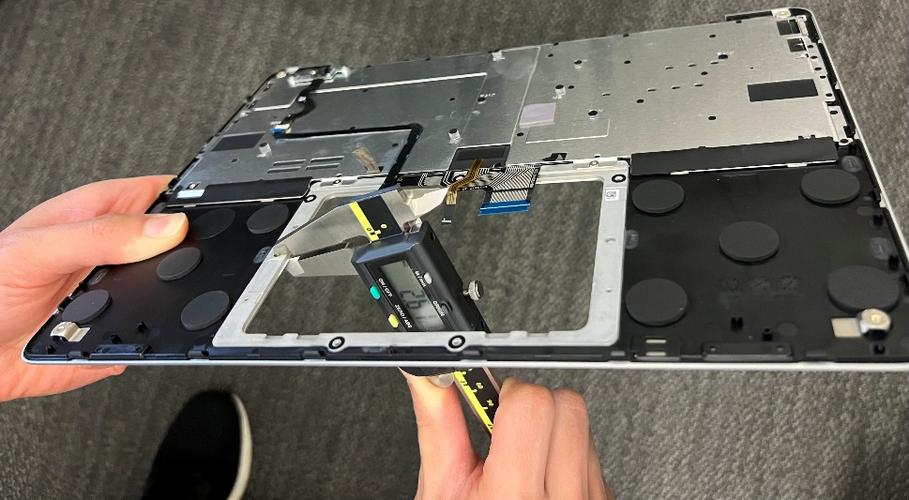

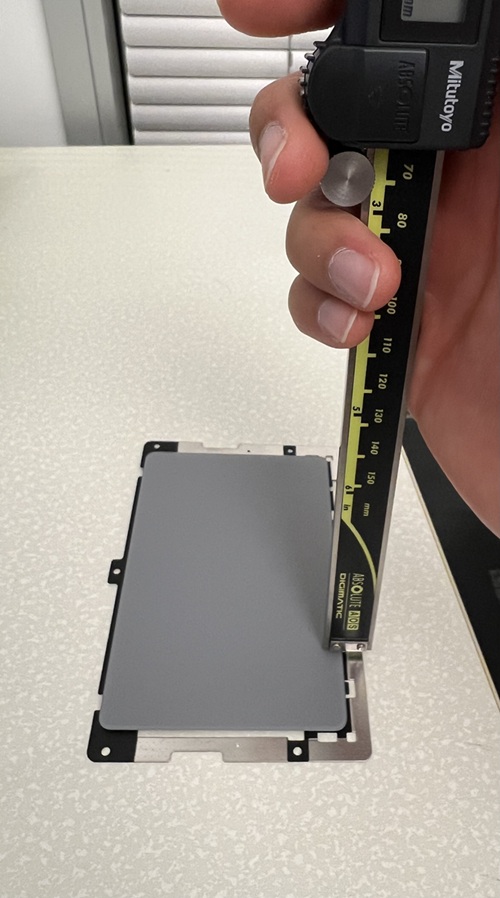

  2. Messen Sie mit Bremssätteln die Höhe zwischen der oberen Oberfläche des TP-Glases und der unteren Oberfläche der TP-Halterung an jeder der fünf Shim-Positionen. Messen Sie dann die Höhe zwischen der oberen und der unteren Oberfläche an jeder der fünf Shim-Positionen. Ermitteln Sie anhand des Unterschieds zwischen diesen beiden Messungen an jedem Shim-Standort, welcher Shim auf dem C Cover installiert werden soll, indem Sie die folgende Anleitung verwenden:

    1. Wenn der Unterschied zwischen den Messungen ≤ -0,05 beträgt, installieren Sie keinen Shim an diesem Ort.

    2. Wenn der Unterschied zwischen den Messungen ≥ -0,05 und ≤ 0,05 beträgt, installieren Sie den 0,1 mm dicken Shim.

    3. Wenn der Unterschied zwischen den Messungen ≥ 0,05 und ≤ 0,1 beträgt, installieren Sie den 0,15 mm dicken Shim.

    4. Wenn der Unterschied zwischen den Messungen ≥ 0,1 und ≤ 0,15 beträgt, installieren Sie den 0,2 mm dicken Shim.

    5. Wenn der Unterschied zwischen den Messungen ≥ 0,15 und ≤ 0,30 beträgt, installieren Sie den 0,3 mm dicken Shim.

    Eine Person, die ein Stück Metall misst.

    Eine Person, die ein Stück Metall misst.

    Eine Person, die ein Gerät misst.

  3. Drücken Sie die Shims mit den Fingern jeweils 30 Sekunden lang fest ein.

    Ein Finger, der auf ein Gerät zeigt.

  4. Setzen Sie die Trackpad-Unterbauassembly vorsichtig in das C Cover ein und setzen Sie die sieben 5IP-Schrauben mit einem 5IP Torx Plus Schraubendreher auf 1,2kgf* cm wieder zusammen.

    Eine Nahaufnahme eines Computers.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  5. Entfernen Sie die vier Ausrichtungspapiere vorsichtig und vorsichtig mit den Fingern. Stellen Sie sicher, dass das gesamte Ausrichtungspapierstück entfernt wird und nicht zwischen dem C Cover und der Trackpad-Unterassembly hängen bleibt.

    Eine Nahaufnahme eines Touchpads.

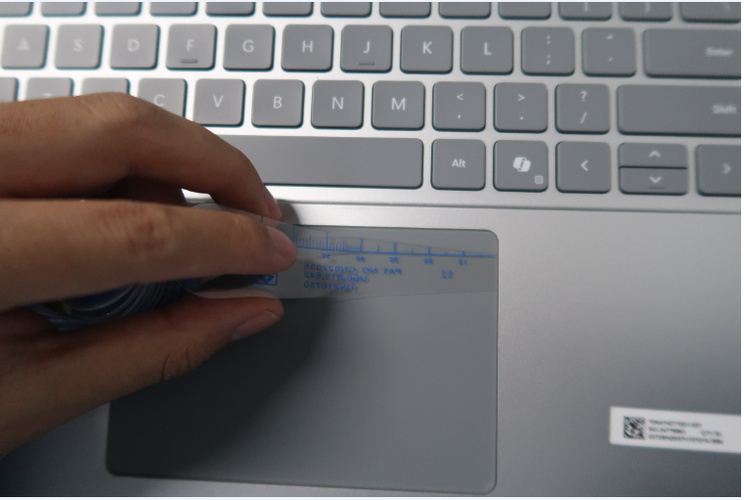

  6. Um sicherzustellen, dass es sich nie über der C Cover-Oberfläche befindet, drehen Sie Ihr C Cover vorsichtig um, und verwenden Sie ein 0,2-mm-Fühlermessgerät um den gesamten Umfang der Trackpad-Unterbauassembly. Klicken Sie außerdem auf die beiden unteren Ecken, um zu überprüfen, ob das Trackpad an der C Cover-Oberfläche hängen bleibt. Wenn dies der Fall ist, wiederholen Sie Schritt 7 aus "Prozedur – Entfernung (Trackpad) und Schritt 2 von "Prozedur – Installation (Trackpad), bevor Sie mit dem nächsten Schritt fortfahren.

    Eine Hand, die ein Plastikstück Papier auf einer Tastatur hält.

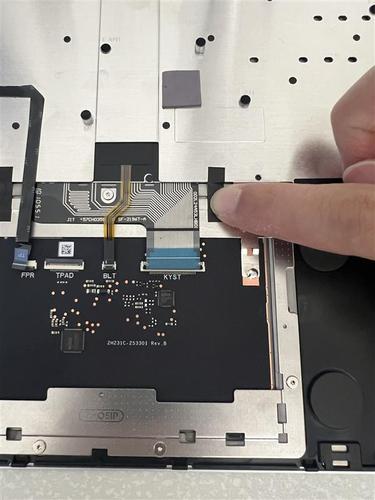

  7. Drehen Sie Ihr C Cover vorsichtig um, und installieren Sie zwei neue Erdungsbänder. Achten Sie darauf, sie jeweils 30 Sekunden lang fest nach unten zu drücken.

    Ein Finger auf einer Leiterplatte.

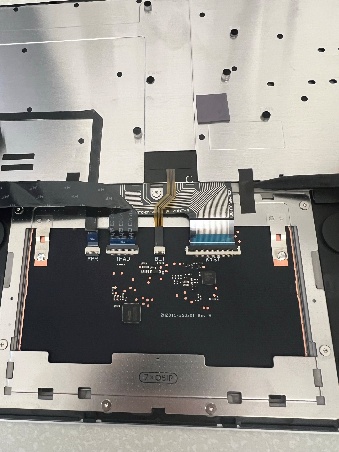

  8. Schließen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten die vier FPCs vorsichtig wieder an das Trackpad an.

    Eine Nahaufnahme eines Computers.

  9. Mit einem Kunststoff prybar, die vier FPC Schnallen.

    Eine Hand, die ein schwarzes Werkzeug hält.

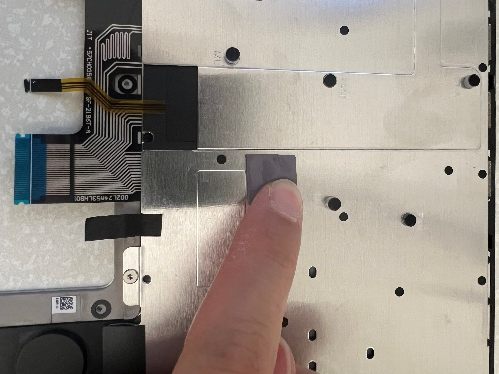

  10. Platzieren Sie mit ihren Fingern das neue Wärmepolster sorgfältig an den Einzügen auf dem C Cover ausgerichtet. Achten Sie darauf, es 30 Sekunden lang fest nach unten zu drücken.

    Ein Finger, der auf eine Leitungsplatine zeigt.

  11. Befolgen Sie "Verfahren – Installation (C Cover)"

  12. Befolgen Sie "Verfahren – Installation (Füße)"

  13. Laden Sie die neueste SDT-Version (Surface Diagnostic Tool) herunter, und befolgen Sie den Workflow zur Reparatur (Validierung) des Touchpads nach der Installation.

SSD-Ersatz

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 1 SSD
  • 5 5IP Schrauben (für C Cover)
  • 1 Unteres Wärmepad (für D Bucket)
  • 2 5IP Schrauben (für SSD)
  • 1 Top Thermal Pad (für C Cover)
  • 1 Leitungsband (für SSD)

Verfahren – Entfernung (SSD)

  1. Befolgen Sie "Verfahren – Entfernung (C Cover)"

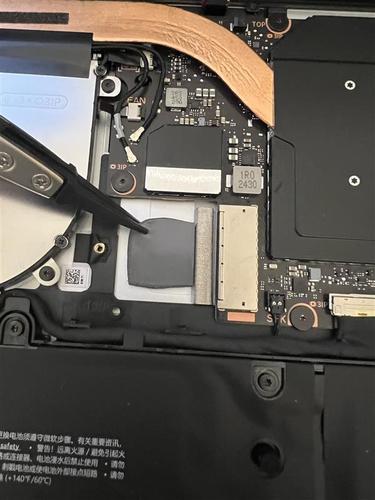

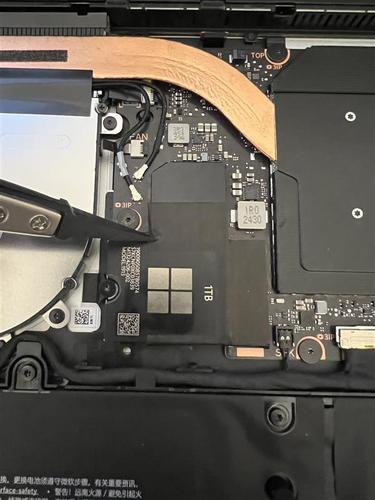

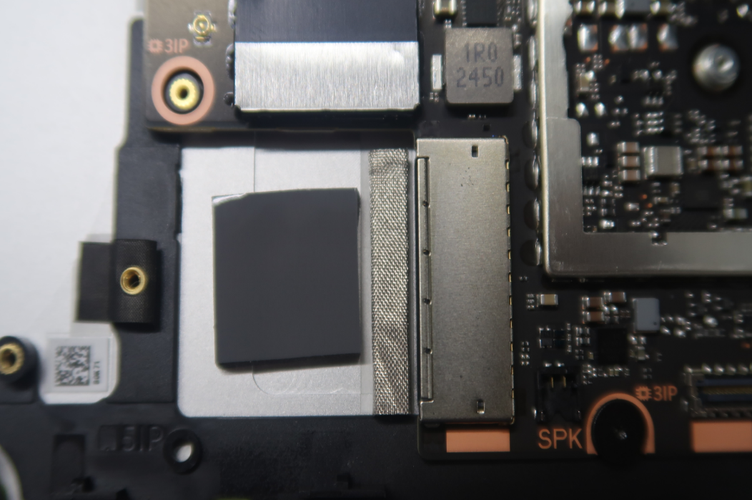

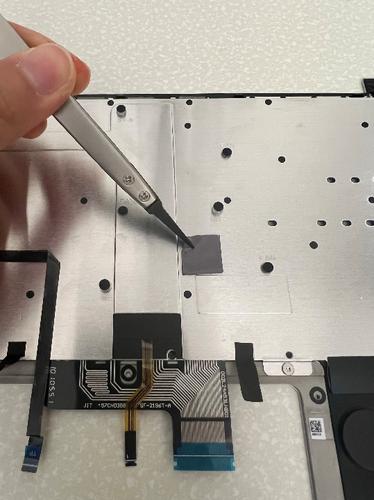

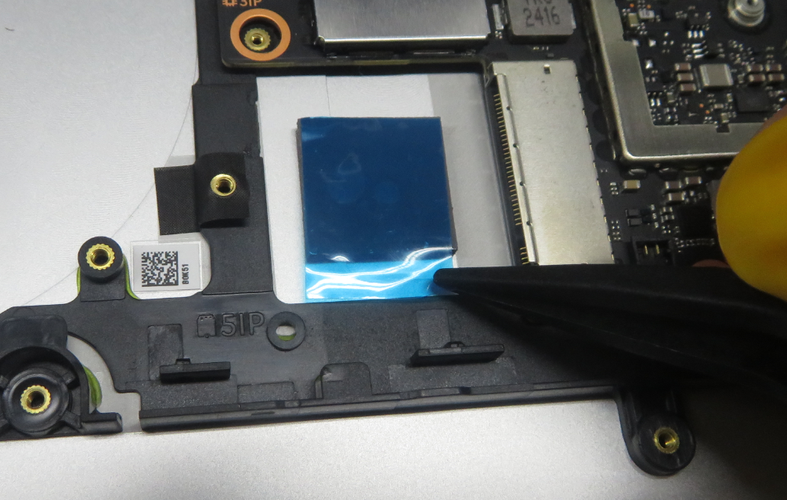

  2. Entfernen Sie mit einer sicheren Pinzette aus Kunststoff ESD das Thermopad auf dem C Cover.

    Eine Hand, die eine Pinzette hält.

  3. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um den resthaften Klebstoff aus dem Wärmepolster zu sauber.

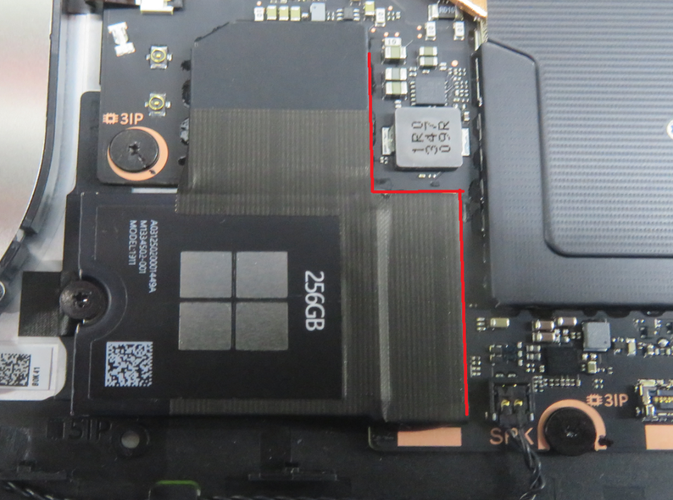

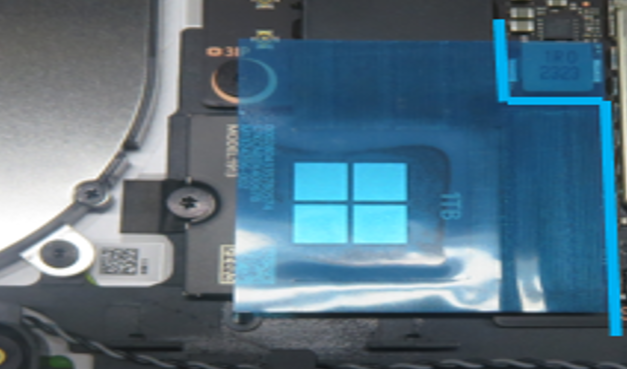

  4. Entfernen Sie mit kunststoff-ESD-sicheren Pinzetten das leitfähige Band auf der SSD.

    Eine Nahaufnahme eines Geräts.

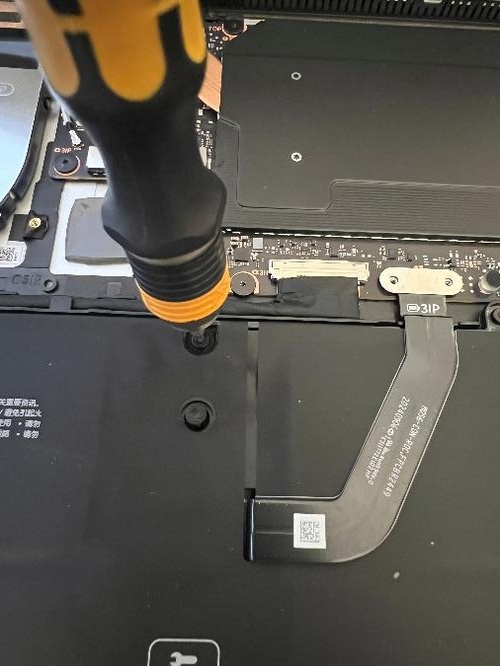

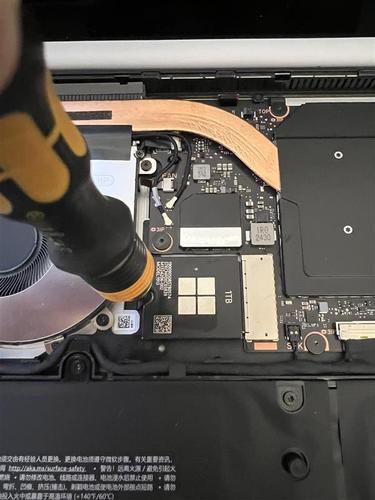

  5. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die 5IP-Schraube, die die SSD hält.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

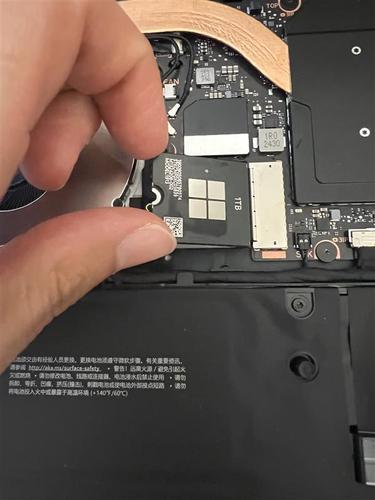

  6. Wackeln Und heben Sie die SSD mit ihren Fingern vorsichtig aus dem PCBA-Anschluss in einem Winkel von 15 Grad.

    Eine Hand, die eine kleine Leiterplatte hält.

  7. Entfernen Sie mit kunststoff-ESD-sicheren Pinzetten das Thermopad auf dem D Bucket.

    Eine Nahaufnahme eines Computers.

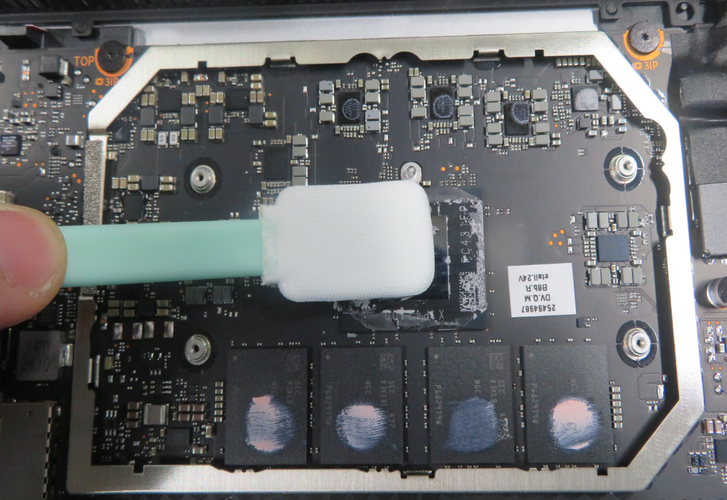

  8. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigen von Tupfern, um jeglichen Klebstoff vom Thermopad und am SSD-Anschluss am PCBA zu sauber.

Verfahren – Installation (SSD)

  1. Verwenden Sie eine Pinzette aus Kunststoff, um den Liner auf dem unteren Wärmepad zu entfernen, wie in der folgenden Abbildung dargestellt, und platzieren Sie ihn vorsichtig auf dem D-Eimer. Achten Sie darauf, dass Sie es 30 Sekunden lang leicht nach unten drücken.

    Eine Nahaufnahme einer Platine.

  2. Installieren Sie die SSD vorsichtig in die Buchse des PCBA in einem Winkel von 15 Grad.

    Wichtig

    Stellen Sie sicher, dass der Schaum nicht zwischen der Aufnahme und den Pins auf der SSD eingeklemmt ist.

    Eine Hand, die eine kleine Leiterplatte hält.

  3. Verwenden Sie einen 5IP Torx Plus Schraubendreher, um die eine Schraube anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

  4. Verwenden Sie eine Pinzette aus Kunststoff, um das Band vorsichtig auf der SSD und den Steckdosen auf dem PCBA zu installieren.

    Eine Nahaufnahme eines Computers.

  5. Entfernen Sie den Liner, und verwenden Sie einen Kunststoffspudger, um sicherzustellen, dass die Kanten des Bandes mit der Anordnung in der folgenden Abbildung übereinstimmen. Achten Sie darauf, es 30 Sekunden lang fest nach unten zu drücken.

    Eine Nahaufnahme einer Platine.

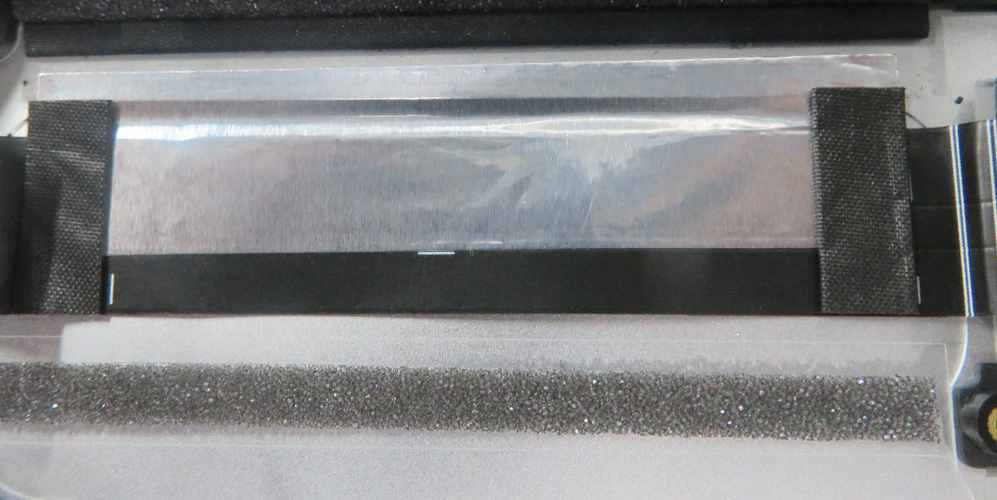

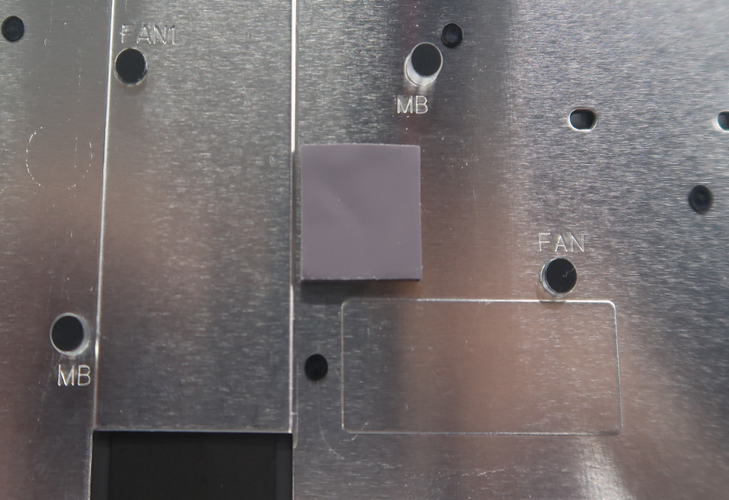

  6. Verwenden Sie eine Pinzette aus Kunststoff, um den Liner auf dem oberen Wärmepolster zu entfernen, und platzieren Sie ihn vorsichtig auf dem C Cover, wie in der folgenden Abbildung dargestellt. Achten Sie darauf, dass Sie es 30 Sekunden lang leicht nach unten drücken.

    Eine Nahaufnahme einer Metallplatte.

  7. Befolgen Sie "Verfahren – Installation (C Cover)"

  8. Befolgen Sie "Verfahren – Installation (Füße)"

Akkuaustausch

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • Batterieunterassembly

  • 10 5IP Schrauben (für Batterie)

  • 3 3IP Schrauben (für Batterie)

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (Akku)

Warnung

Pre-Installtion Device Inspektion: Wir empfehlen, dass der Bediener vor der Handhabung des Akkus persönlichen Schmuck entfernen, Handschuhe und Sicherheitsbrillen tragen und einen Eimer Sand im Falle eines Batterieereignisses vorbereiten lassen.

Warnung

Tauchen Sie im Falle eines Akkuereignisses das gesamte Gerät in Sand ein. Versuchen Sie nicht, das Gerät aufzunehmen. Weitere Informationen finden Sie unter Akkusicherheit.

  1. Laden Sie die neueste SDT-Version (Surface Diagnostic Tool) herunter, und befolgen Sie den Workflow zur Akkureparatur (Setup) vor der Installation.

  2. Befolgen Sie "Verfahren – Entfernen (SSD)".

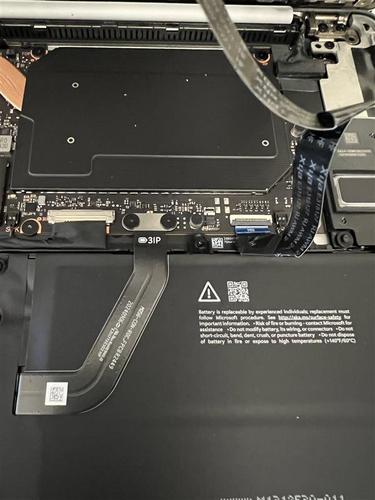

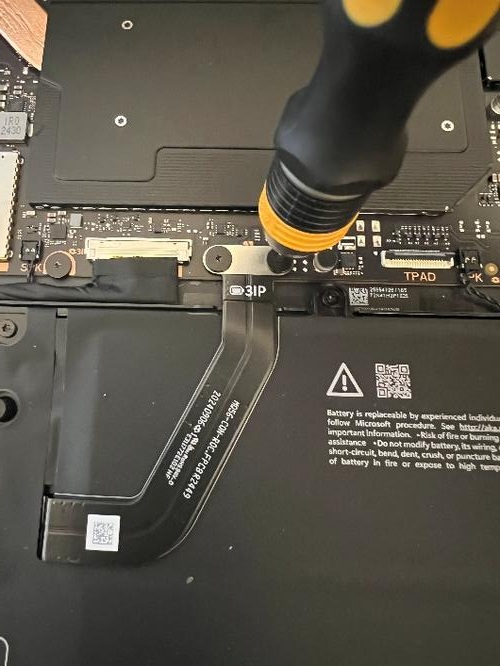

  3. Verwenden Sie einen 3IP Torx Plus Schraubendreher, um die beiden Schrauben zu entfernen, die den Akkuanschluss gedrückt halten. Seien Sie vorsichtig, da Sie sich in der Nähe des Akkus sind.

    Eine Nahaufnahme eines Geräts.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

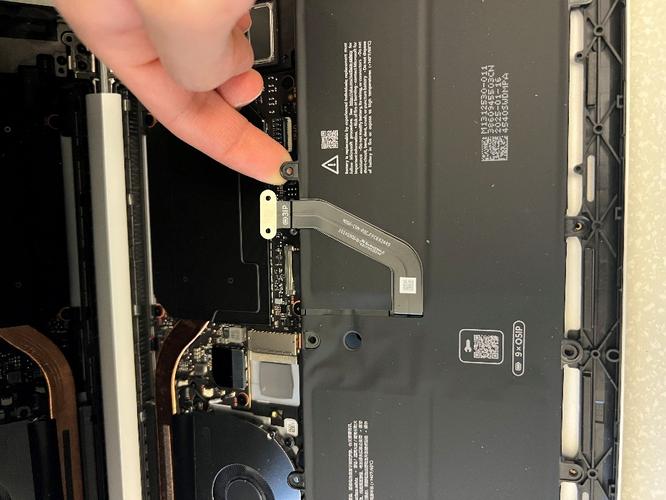

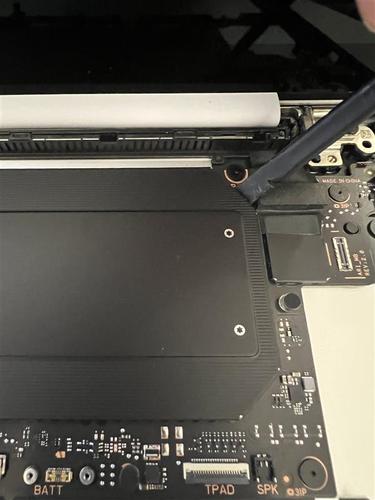

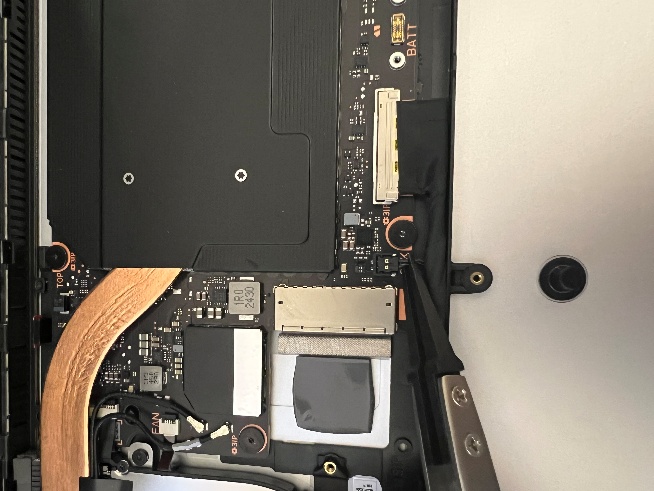

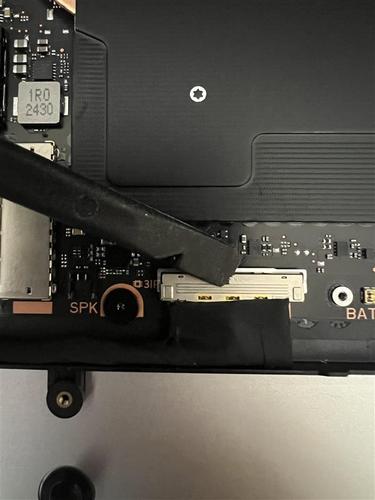

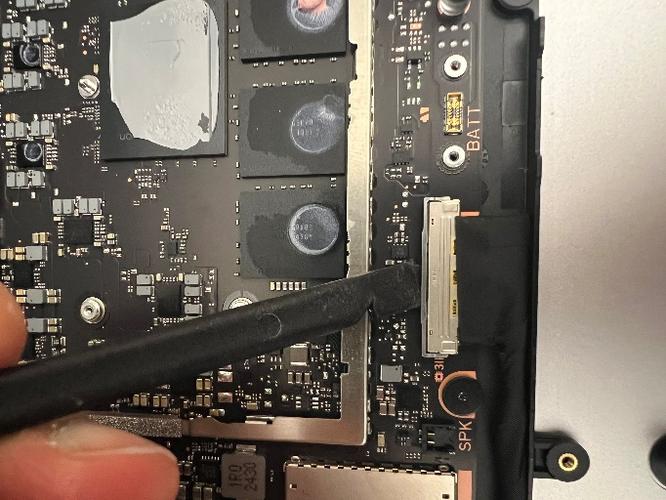

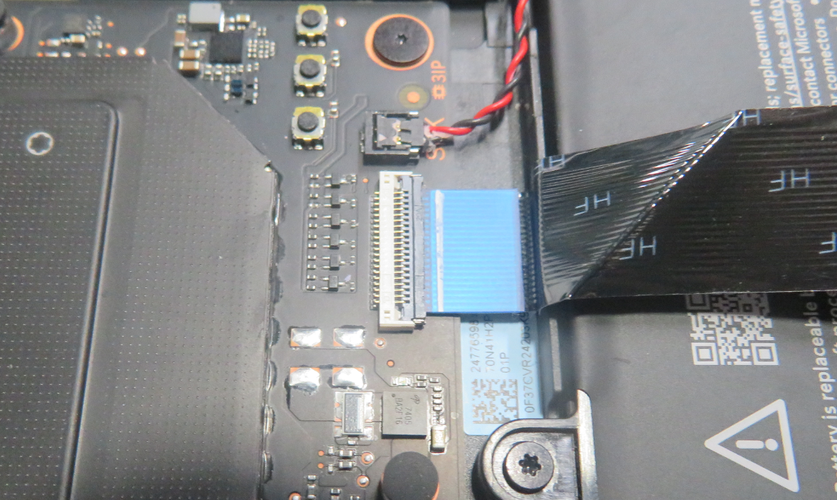

  4. Trennen Sie mit einem Kunststoff ESD Safe Prybar den Akkuanschluss vorsichtig vom PCBA.

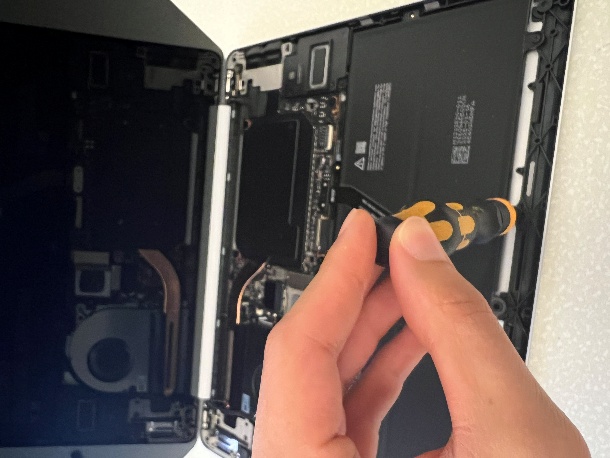

  5. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die neun Schrauben um den Umfang des Akkus. Seien Sie vorsichtig, da Sie sich in der Nähe des Akkus sind.

    Eine Hand, die einen Schraubendreher hält.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  6. Um zu verhindern, dass das Gerät umkippt, neigen Sie das Display cover so, dass es weniger als 75 Grad geöffnet ist.

  7. Wenn Ihre Hände nur den Rahmen des Akkus und nicht die Zelle selbst berühren, heben Sie den Akkurahmen vorsichtig und vorsichtig vom D Bucket weg.

    Eine Hand, die ein Gerät hält.

    Warnung

    Behandeln Sie den Akku nur durch den Kunststoffrahmen. Ein Biegen, Verdrehen oder Aufprall des Akkus kann den Akku beschädigen, das Gerät beschädigen und/oder zu schweren Personen- oder Sachschäden führen. Verwenden Sie beim Umgang mit dem Akku immer zwei Hände.

    Wichtig

    Platzieren Sie den Akku an einem Ort, an dem er nicht versehentlich kontaktiert oder beschädigt werden kann. Entsorgen Sie beim Austauschen der Batterie die alte Batterie gemäß den lokalen Gesetzen.

Verfahren – Installation (Akku)

  1. Vorinstallationsgeräteinspektion: Stellen Sie sicher, dass alle Schrauben berücksichtigt werden und keine unverankerten Schrauben in der Nähe des D Buckets vorhanden sind, in dem der Akku installiert wird. Überprüfen Sie auch den D-Eimer auf lose Artikel auf fremder Trümmer, die vorhanden sein könnten.

    Warnung

    Überprüfen Sie den Zustand des Akkus. Geräte mit Akkuproblemen, wie im Batterieinspektionsprozess beschrieben, müssen ausgetauscht werden.

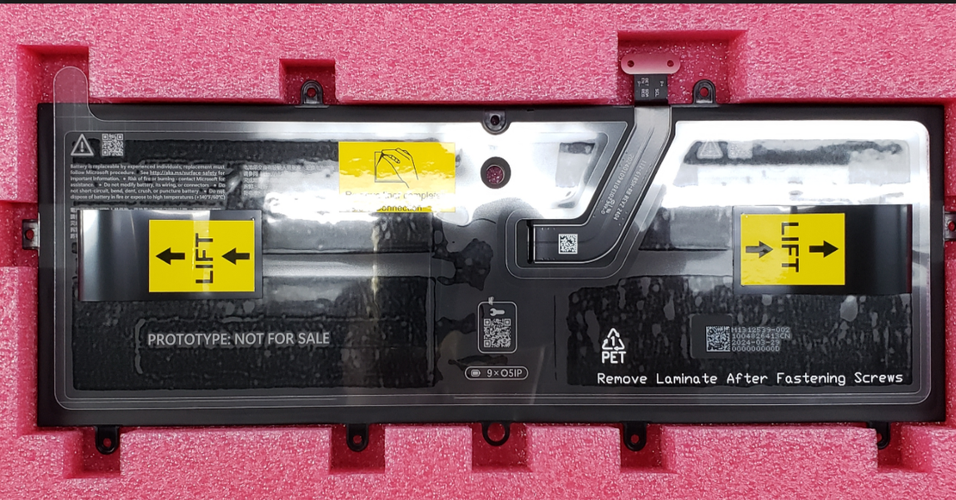

  2. Verwenden Sie vorsichtig beide Hände, um den Akku nur an den linken und rechten Heberegistern aufzunehmen.

    Ein schwarzes elektronisches Gerät in einer rosa Schachtel.

    Warnung

    Behandeln Sie den neuen Akku nur mit den Kunststoffregistern, die an der neuen Batterie befestigt sind. Beim Biegen, Verdrehen oder Aufprall des Akkus kann der Akku beschädigt, das Gerät beschädigt und/oder zu schweren Personen- oder Sachschäden führen. Beim Umgang mit dem Akku immer zwei Hände verwenden

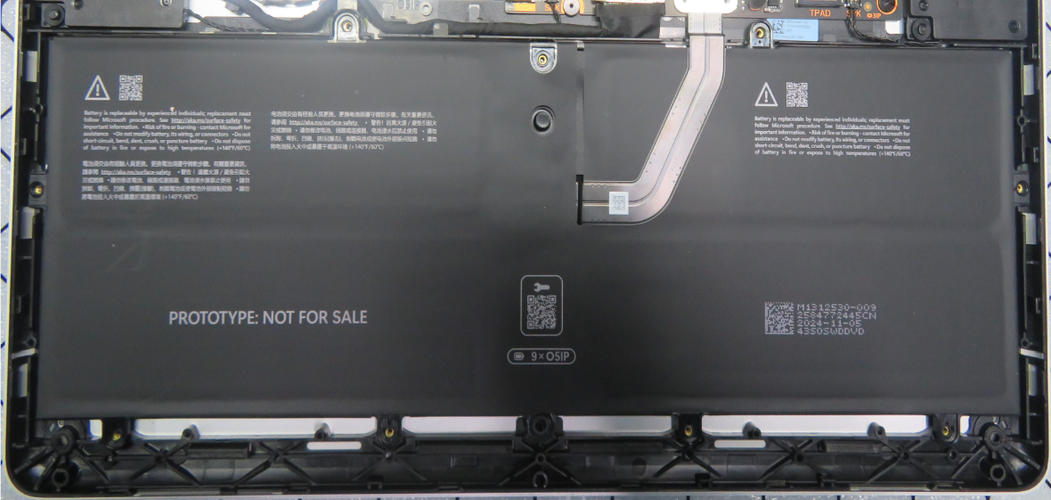

  3. Verwenden Sie vorsichtig beide Hände, um den Akku in den D Bucket zu senken, und stellen Sie sicher, dass der Positionierungsstift am Loch des Akkus ausgerichtet ist.

    Ein schwarzes rechteckiges Objekt mit weißem Text.

  4. Verwenden Sie einen 5IP Torx Plus-Schraubendreher, um die neun Schrauben anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Achtung

    Schrauben am Akku- oder Akkurahmen nicht überdehnen. Wenn der Rahmen geknackt ist, darf der Akku nicht verwendet werden.

    Wichtig

    Überprüfen Sie den Zustand des Akkus. Geräte mit Akkuproblemen, wie im Batterieinspektionsprozess beschrieben, müssen ausgetauscht werden. Wenn der Akku ausgelassen wurde oder wenn im Rahmen dieser Reparatur etwas an der Batterie gefallen ist, sollte der Akku ausgetauscht werden.

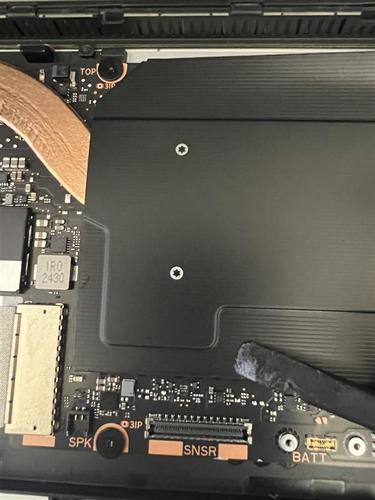

  5. Verwenden Sie einen 3IP Torx Plus Schraubendreher, um die beiden Schrauben anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Nahaufnahme eines Geräts.

  6. Befolgen Sie "Verfahren – Installation (SSD)".

  7. Befolgen Sie "Verfahren – Installation (C Cover)"

  8. Befolgen Sie "Verfahren – Installation (Füße)"

  9. Laden Sie die neueste SDT-Version (Surface Diagnostic Tool) herunter, und befolgen Sie den Workflow für die Akkureparatur (Überprüfung) nach der Installation.

Lautsprecherersatz

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 2 Lautsprecher (rechts und links)

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (Sprecher)

  1. Befolgen Sie "Verfahren – Entfernen (SSD)".

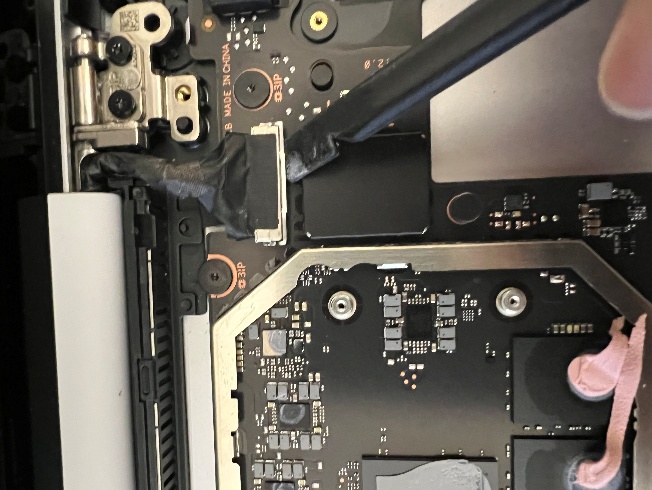

  2. Trennen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten vorsichtig den richtigen Lautsprecheranschluss vom PCBA und entfernen Sie den richtigen Lautsprecher.

    Das Innere eines Computers.

  3. Trennen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten den linken Lautsprecheranschluss vorsichtig vom PCBA.

    Eine Nahaufnahme eines Computers.

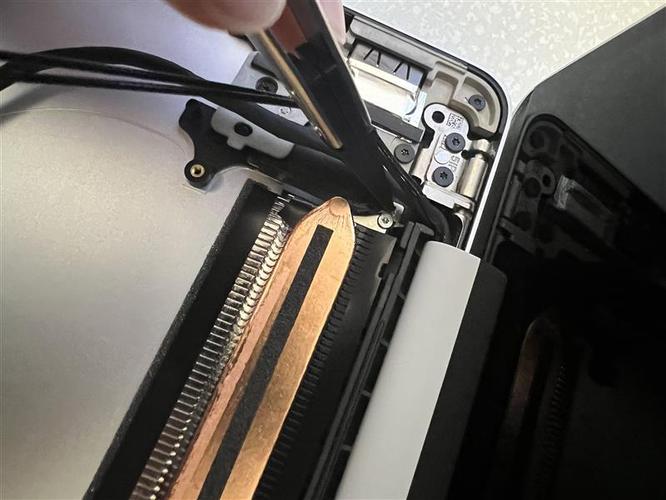

  4. Ziehen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten den linken Lautsprecheranschluss vorsichtig aus der Kabelrute und weg vom Kabel darauf, um schließlich den linken Lautsprecher zu entfernen.

    Eine Hand, die eine Pinzette an einen Computer hält.

Verfahren – Installation (Lautsprecher)

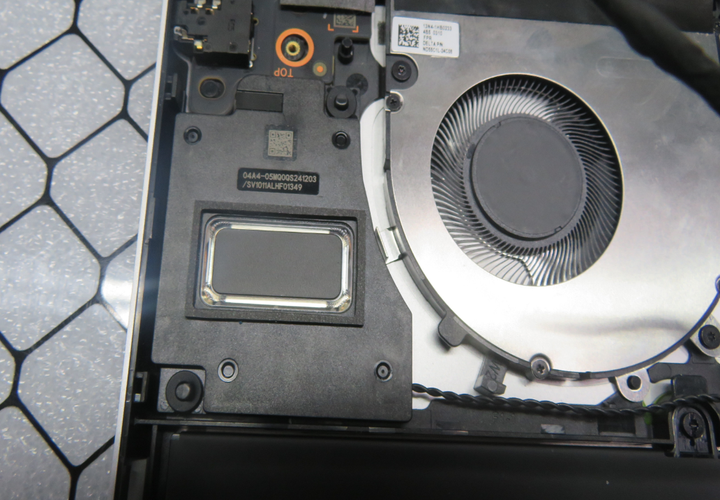

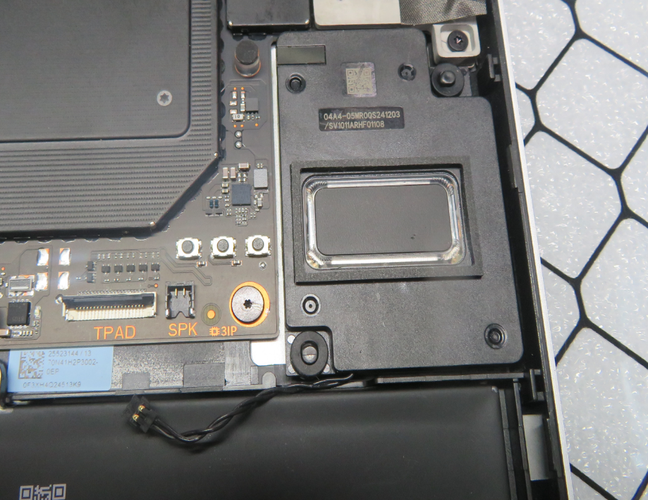

  1. Installieren Sie vorsichtig den richtigen Lautsprecher auf dem D Bucket und stellen Sie sicher, dass die Positionierungsstifte an den Löchern des Lautsprechers ausgerichtet sind.

    Eine Nahaufnahme eines Computers.

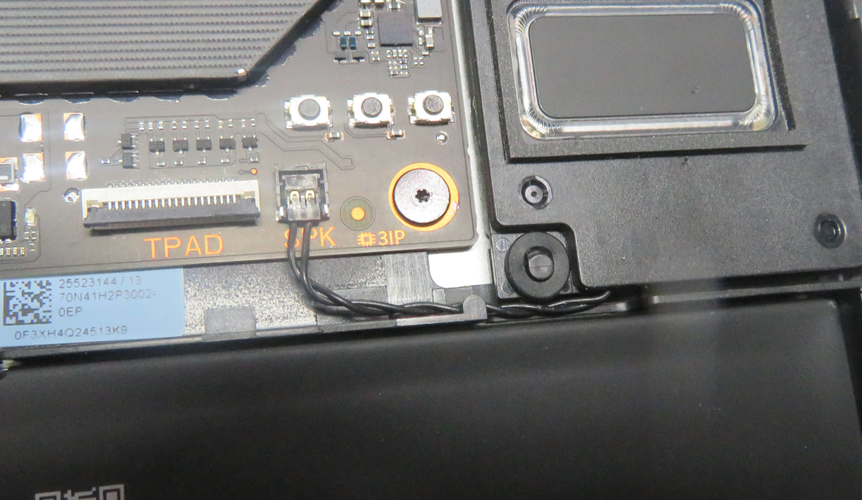

  2. Leiten Sie den rechten Lautsprecherstecker durch den Grat des D Buckets vorsichtig an die Buchse auf der Hauptplatine und verwenden Sie einen Kunststoffstüdel, um sicherzustellen, dass er voll sitzen ist.

    Eine Nahaufnahme einer Platine.

  3. Installieren Sie den linken Lautsprecher vorsichtig auf dem D Bucket, und stellen Sie sicher, dass die Positionierungsstifte an den Löchern des Lautsprechers ausgerichtet sind.

    Eine Nahaufnahme eines Lüfters.

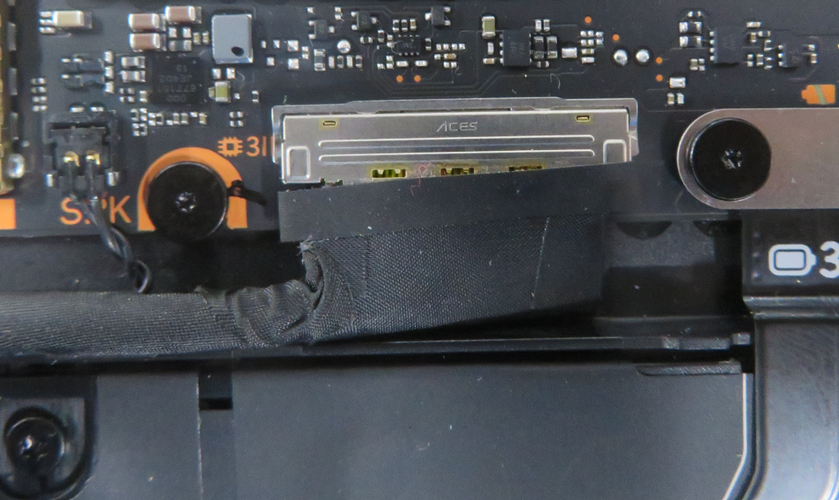

  4. Trennen Sie vorsichtig das linke Displaykabel von den Graten auf dem D Bucket und leiten Sie den linken Lautsprecheranschluss vorsichtig durch die Grate des D Buckets zur Buchse auf der Hauptplatine und verwenden Sie einen Kunststoffspudger, um sicherzustellen, dass er voll sitzen ist.

    Eine Nahaufnahme eines Computers.

  5. Leiten Sie das linke Displaykabel vorsichtig durch die Grate auf dem D Bucket um, und stellen Sie sicher, dass es ordnungsgemäß geroutet ist, wie in der folgenden Abbildung dargestellt.

    Eine Nahaufnahme eines Computers.

  6. Befolgen Sie "Verfahren – Installation (SSD)".

  7. Befolgen Sie "Verfahren – Installation (C Cover)"

  8. Befolgen Sie "Verfahren – Installation (Füße)"

USB-C-Austausch

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • USB-C-Unterassembly

  • 2 3IP Schrauben (für USB-C Daughterboard)

  • 3 5IP Schrauben (für USB-C Halterung)

  • 2 5IP-Schrauben (für USB-C-Halterung zu Scharnier)

  • 1 USB-C-Band

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (USB-C)

  1. Befolgen Sie "Verfahren – Entfernen (SSD)".

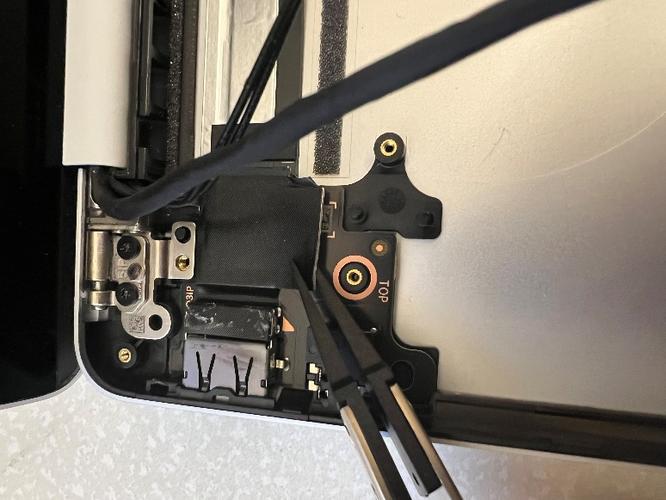

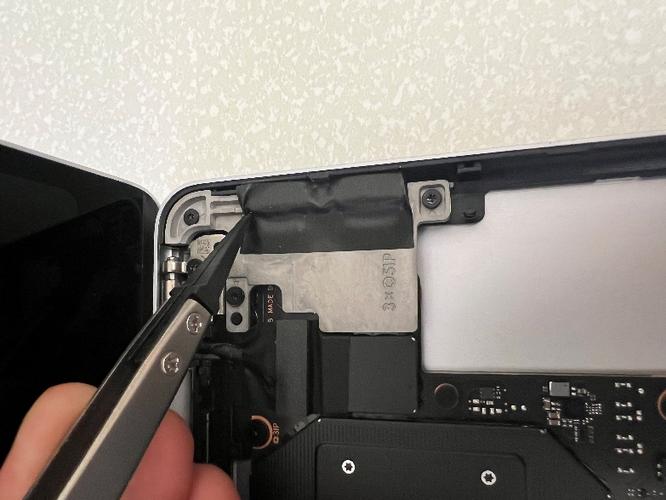

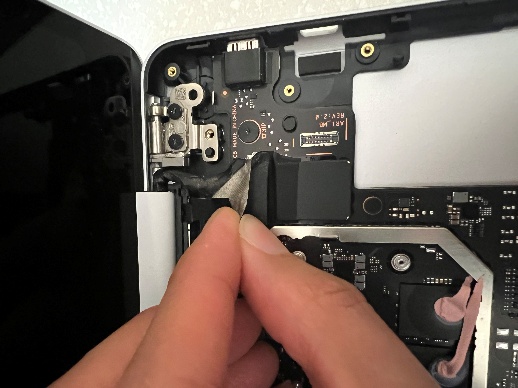

  2. Entfernen Sie mit kunststoff-ESD-sicheren Pinzetten sorgfältig das leitfähige Band auf den USB-C-Anschlüssen.

    Eine Hand, die eine Pinzette an ein Mobiltelefon hält.

  3. Verwenden Sie Isopropylalkohol (70% IPA) und reinigen Sie Tupfer, um den verbleibenden Klebstoff auf der Halterung zu sauber.

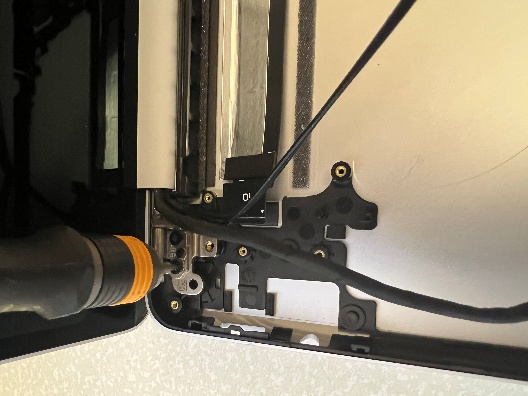

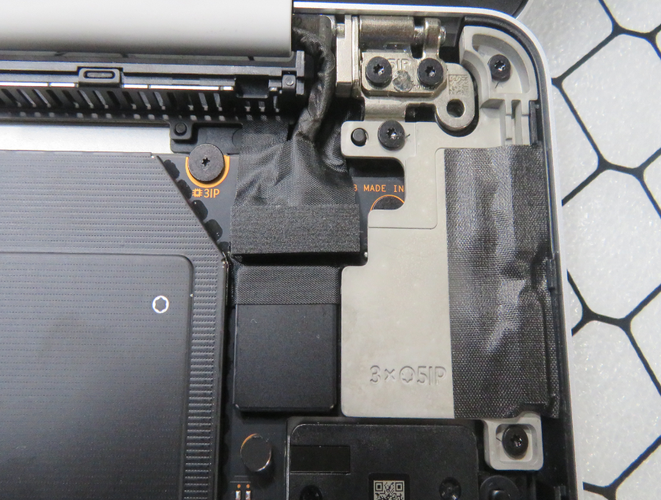

  4. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die drei 5IP Schrauben, die die USB-C-Halterung halten, und entfernen Sie die Halterung. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

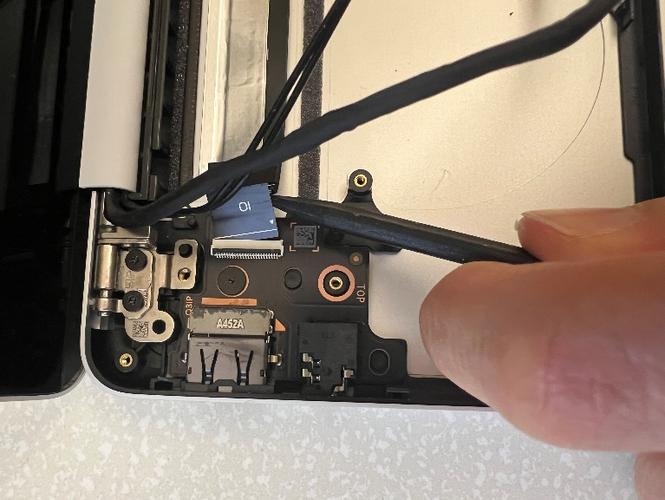

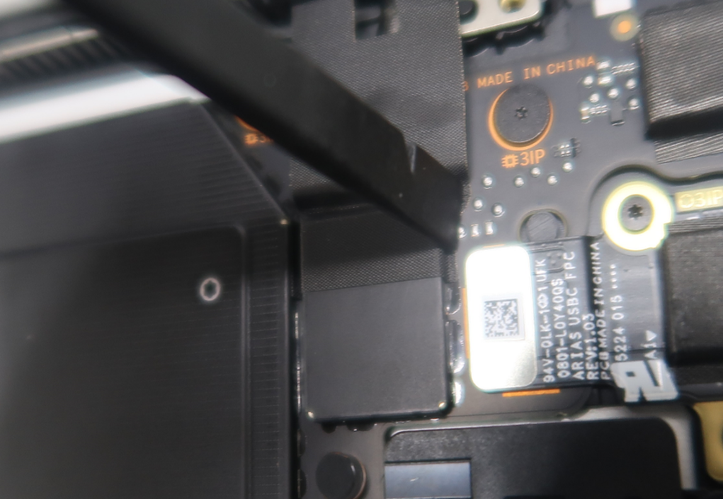

  5. Trennen Sie mit einem kunststoff-ESD-sicheren Prybar den USB-C FPC vom PCBA.

    Eine Hand, die einen Schraubendreher hält.

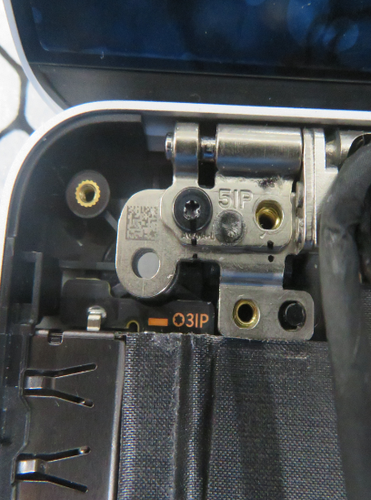

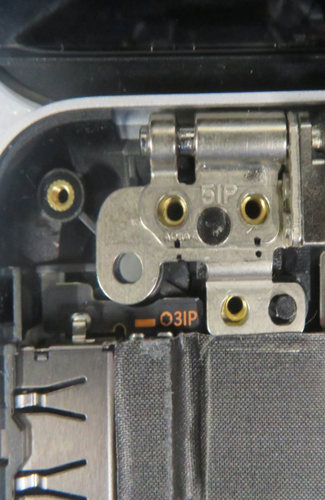

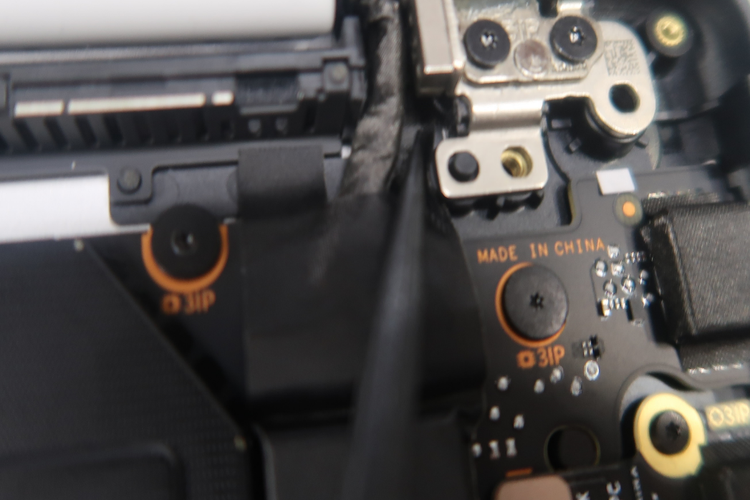

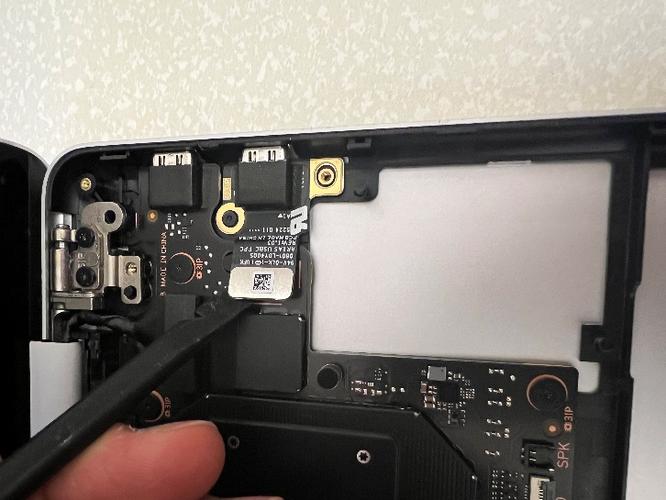

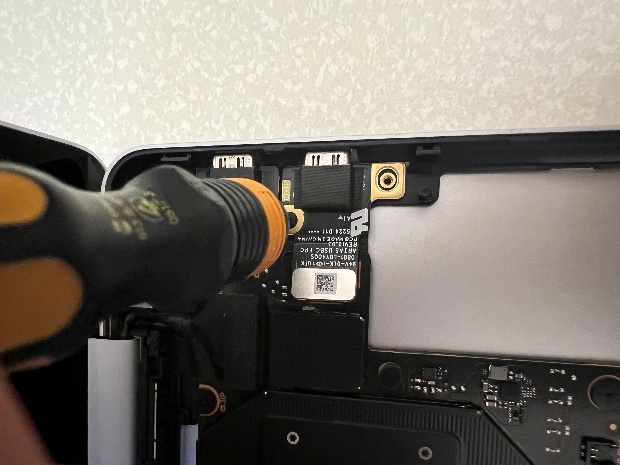

  6. Entfernen Sie mit einem 3IP Torx Plus Schraubendreher die eine 3IP-Schraube und entfernen Sie das USB-C-Tochterboard.

    Eine Hand, die ein Objekt an einem Gerät hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

Verfahren – Installation (USB-C)

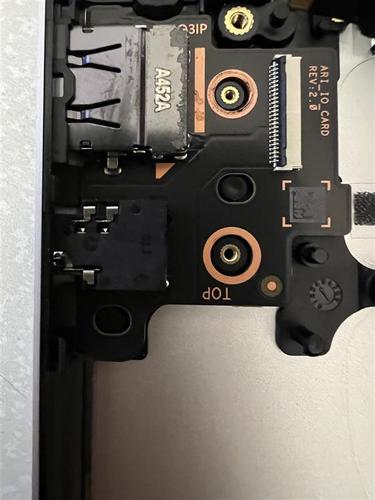

  1. Installieren Sie das USB-C-Tochterboard vorsichtig in das Seitenloch des D Buckets und richten Sie die Schraublöcher aus.

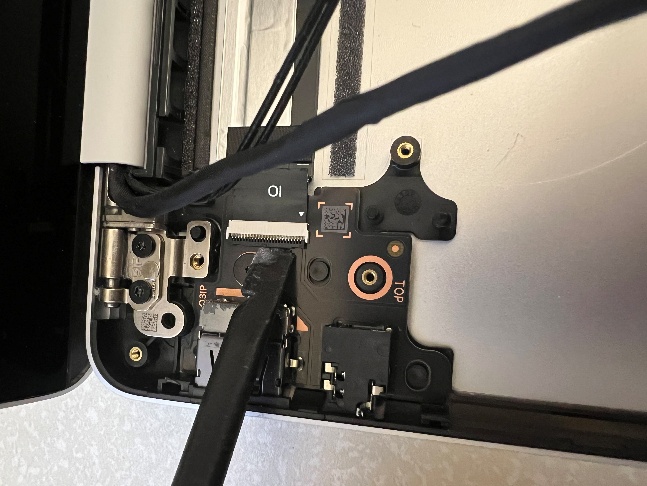

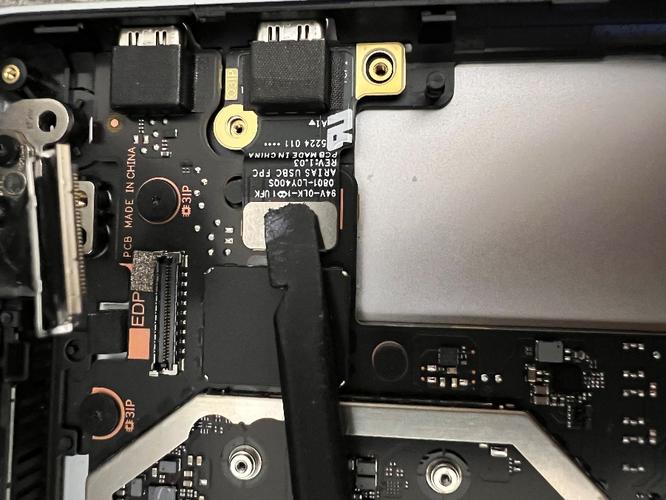

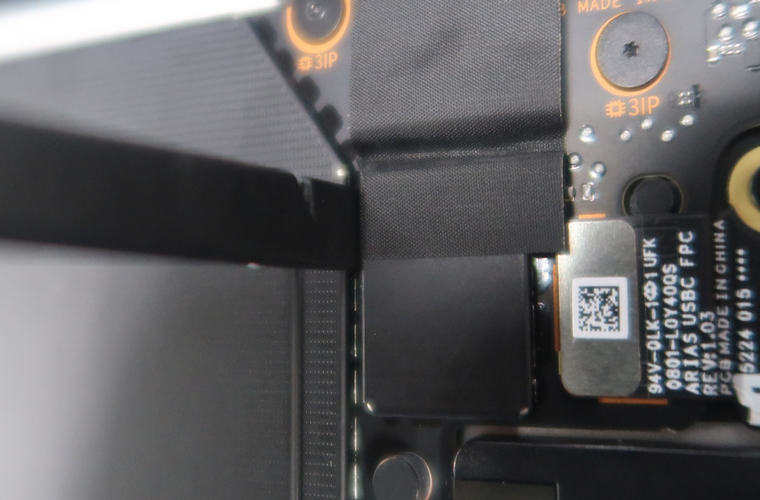

  2. Verwenden Sie einen Kunststoff-Spudger, um den USB-C-FPC mit dem Stecker auf dem PCBA zu verbinden. Stellen Sie sicher, dass der FPC flach ist und die USB-C-Unterassembly nicht nach oben geneigt ist.

    Eine Nahaufnahme einer Platine.

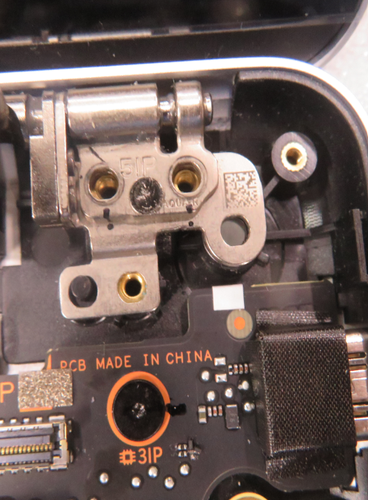

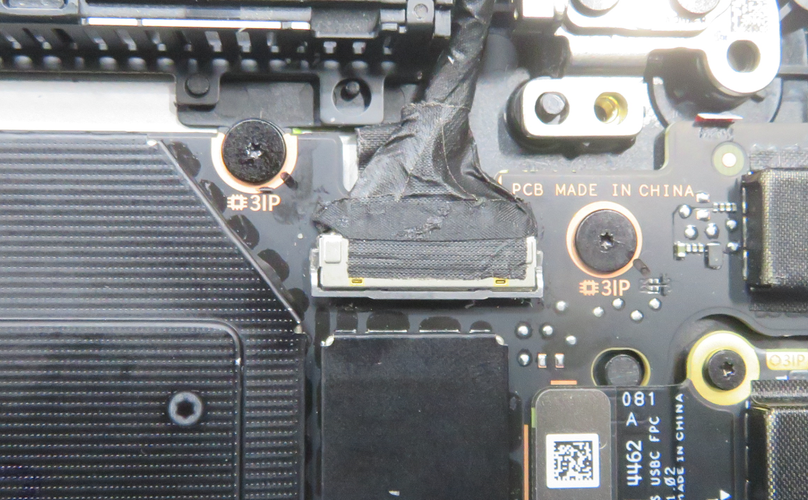

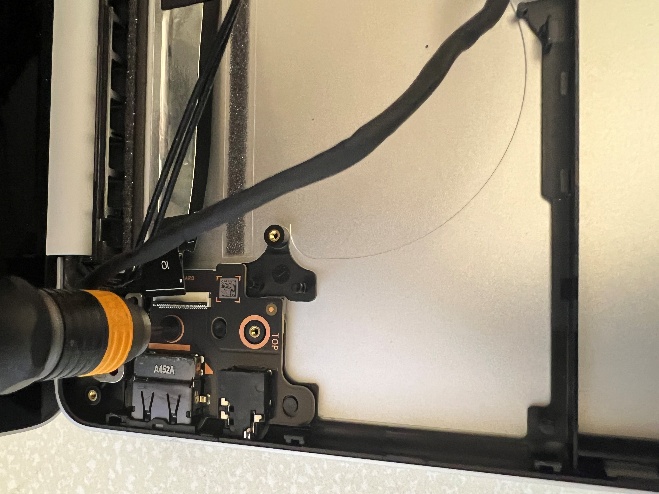

  3. Verwenden Sie einen 3IP Torx Plus-Schraubendreher, um die eine Schraube anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die ein Objekt an einem Gerät hält.

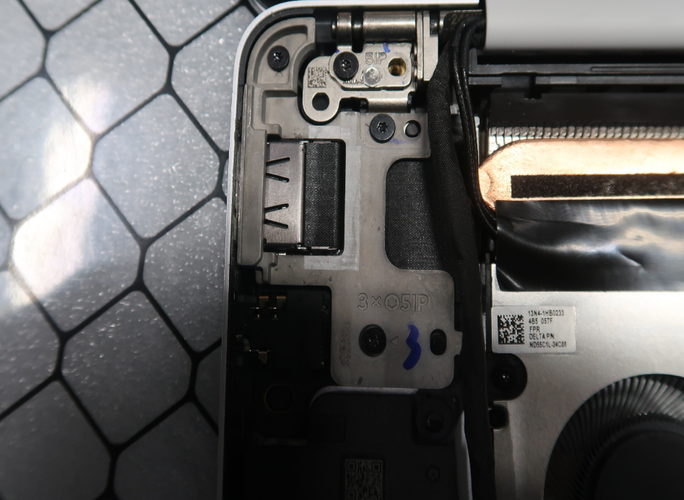

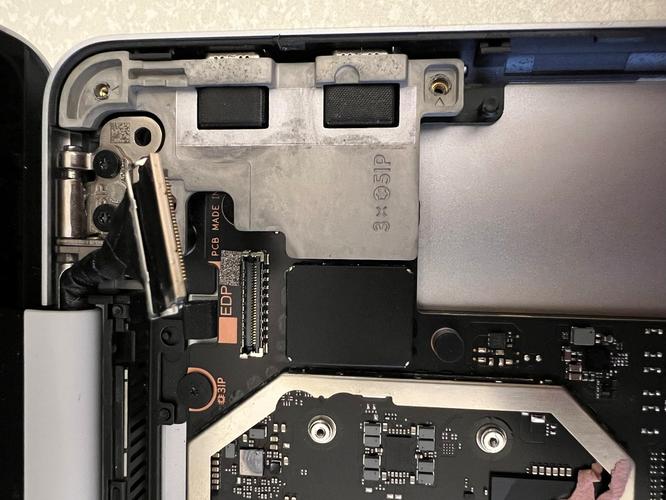

  4. Stellen Sie die wiederverwendbare USB-C-Halterung zusammen, und stellen Sie sicher, dass die Löcher auf der Halterung an den Schraublöchern am Scharnier und D Bucket ausgerichtet sind. Achten Sie darauf, alle Kabel wegzuleiten.

    Eine Nahaufnahme eines Computers.

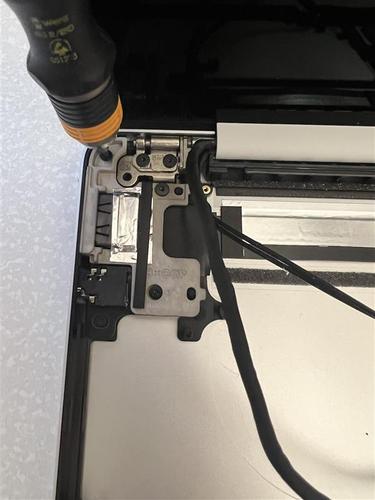

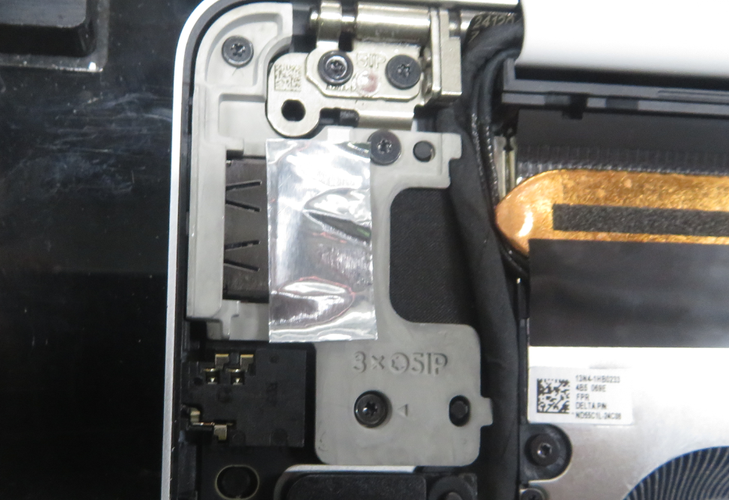

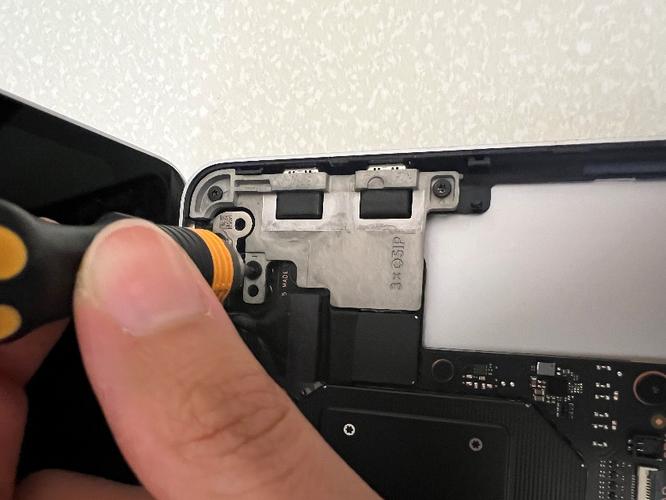

  5. Verwenden Sie einen 5IP Torx Plus-Schraubendreher, um die drei Schrauben anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

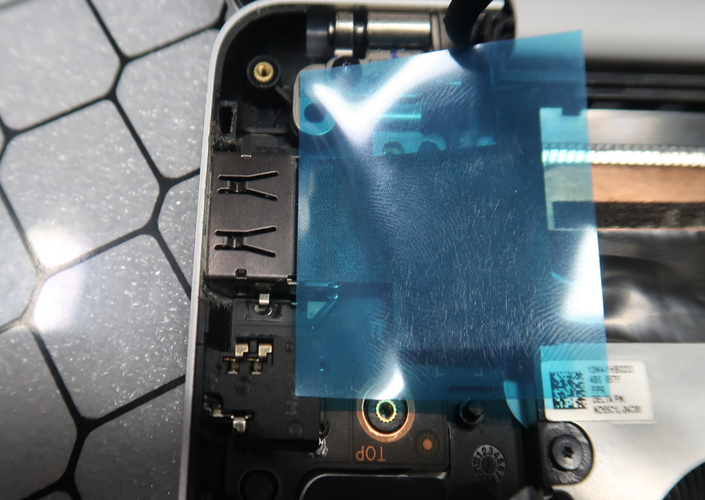

  6. Verwenden Sie eine Pinzette aus Kunststoff, um das USB-C-Band an den Rand des D Buckets zu richten und zu installieren. Achten Sie darauf, keine Schrauben zu decken.

    Installieren von USB-C-Band am Rand des D Buckets.

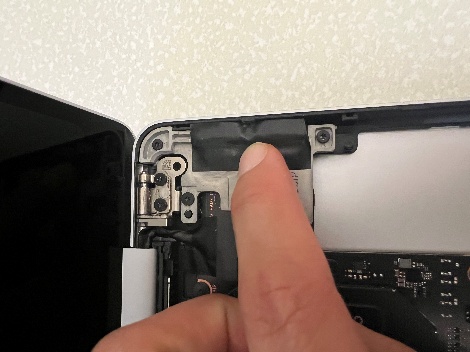

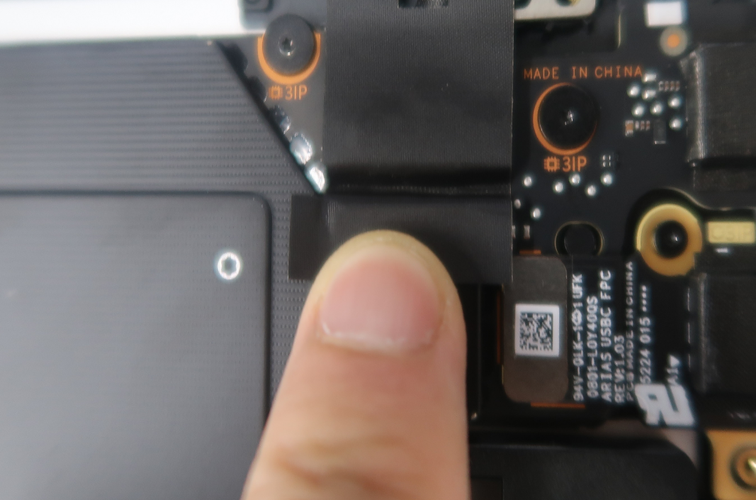

  7. Drücken Sie das Band 30 Sekunden lang fest nach unten.

    Eine Hand, die ein Gerät hält.

  8. Befolgen Sie "Verfahren – Installation (SSD)".

  9. Befolgen Sie "Verfahren – Installation (C Cover)"

  10. Befolgen Sie "Verfahren – Installation (Füße)"

Lüfteraustausch

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • Fan-Unterassembly

  • Lüfter-/Wärmemodulband

  • 4 3IP Schrauben (für Lüfter)

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (Lüfter)

  1. Befolgen Sie "Verfahren – Entfernen (SSD)".

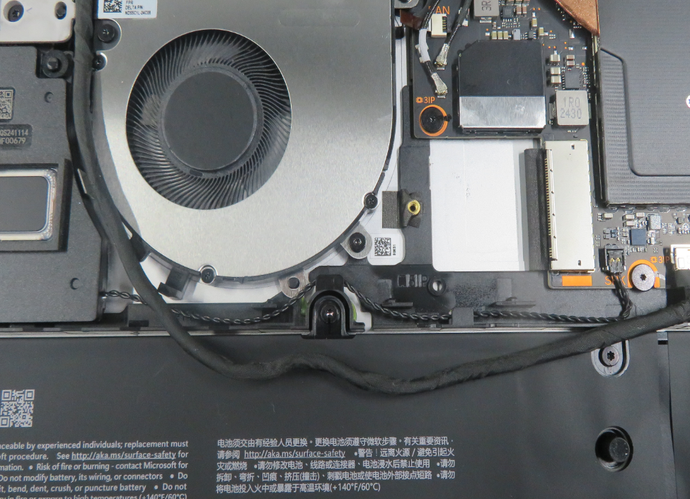

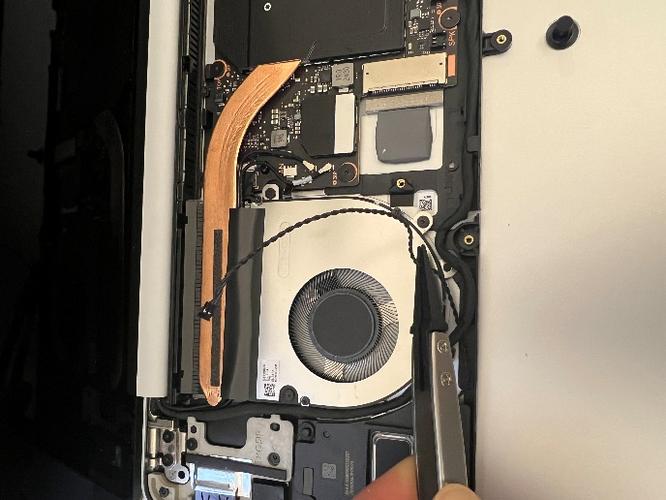

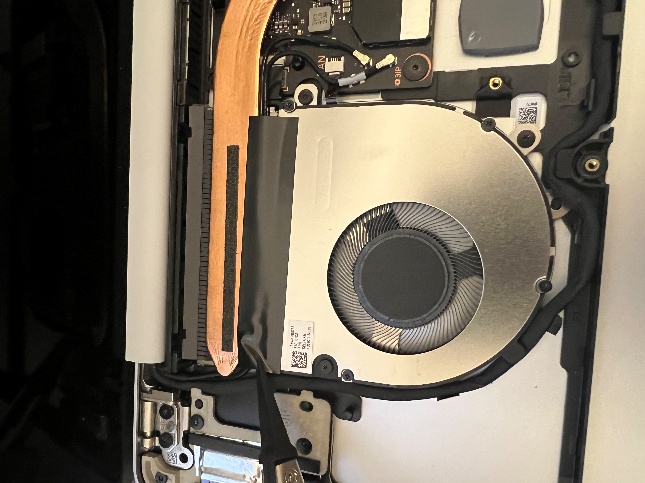

  2. Entfernen Sie das Klebeband auf dem Lüfter mit einer sicheren Pinzette aus Kunststoff ESD und Ihren Fingern.

    Ein Computerventilator mit einem Lüfter darin.

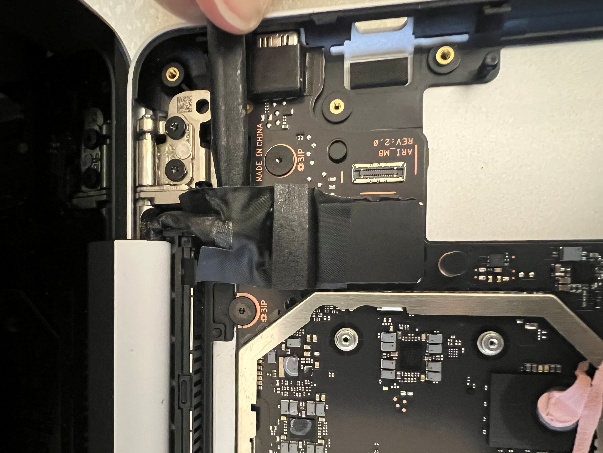

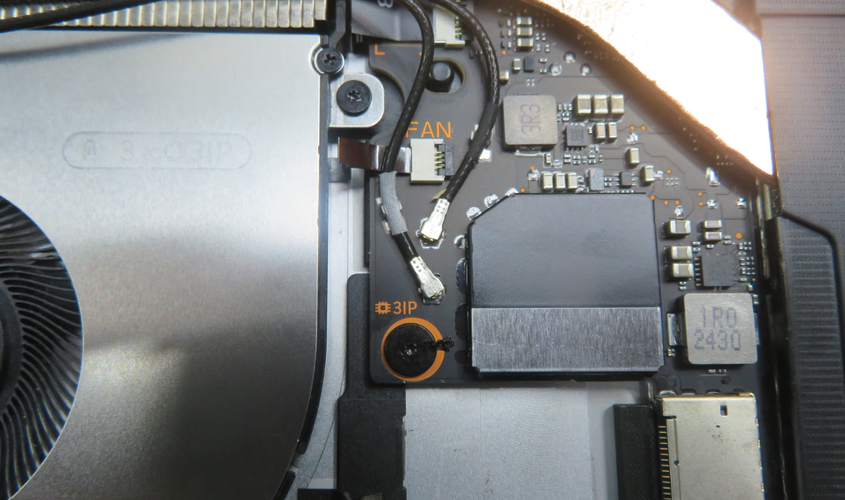

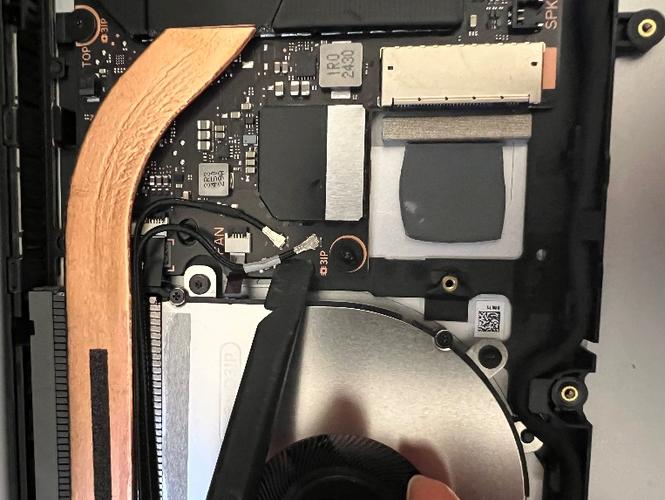

  3. Trennen Sie mit einem kunststoff-ESD-sicheren Prybar die beiden Antennenkabel vom PCBA.

    Eine Nahaufnahme eines Computers.

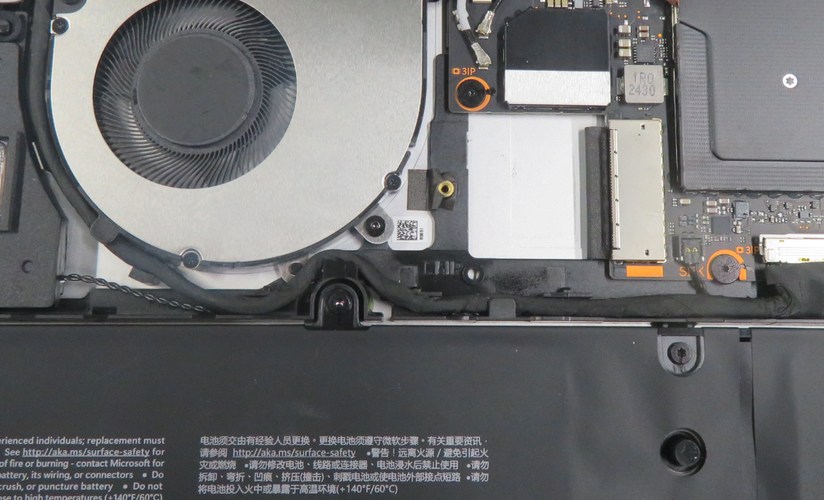

  4. Entfernen Sie mit einem 3IP Torx Plus Schraubendreher die drei 3IP Schrauben, die den Lüfter bis zum D Bucket halten.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

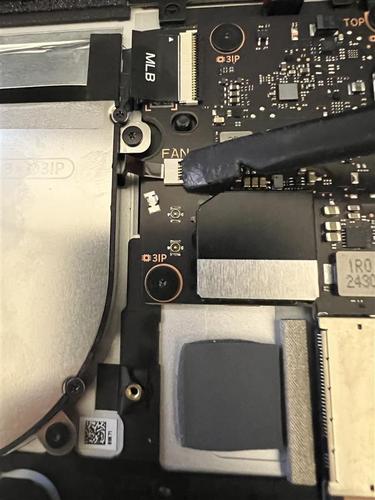

  5. Entfernen Sie mit einem kunststoff-ESD-sicheren Prybar die Schnalle, die den Lüfter-FPC hält, an den PCBA und trennen Sie den FPC.

    Eine Nahaufnahme eines Computers.

  6. Entfernen Sie mit Ihren Händen den Lüfter und achten Sie auf das geroutete Kabel.

  7. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um jeglichen Klebstoff vom Band auf dem Wärmemodul zu sauber.

Verfahren – Installation (Lüfter)

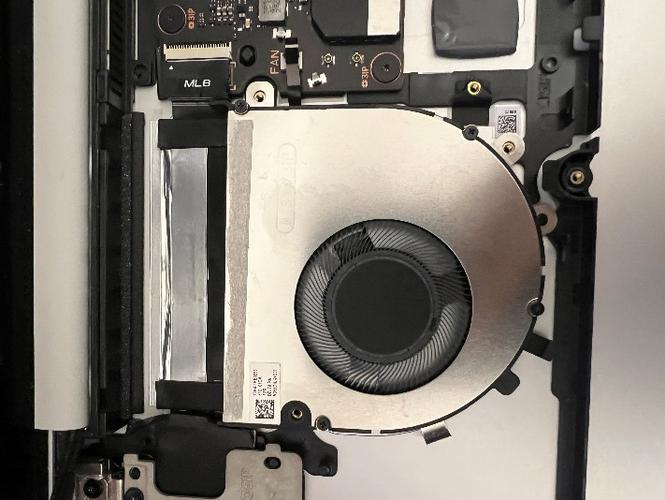

  1. Installieren Sie den Lüfter vorsichtig in den D Bucket, und stellen Sie sicher, dass die Stifte am D Bucket an den Löchern des Lüfters ausgerichtet sind. Achten Sie darauf, alle Kabel wegzuleiten.

    Eine Nahaufnahme eines Computerteils.

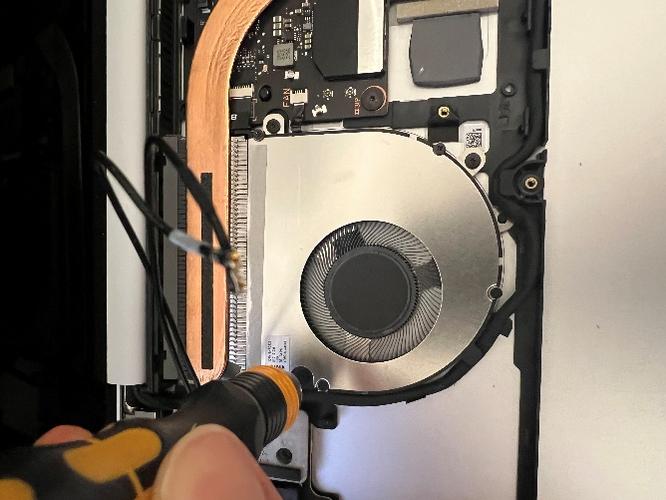

  2. Verwenden Sie einen 3IP Torx Plus-Schraubendreher, um die drei Schrauben anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

  3. Verwenden Sie eine Pinzette aus Kunststoff, um den Lüfter-FPC mit dem PCBA-Anschluss zu verbinden.

    Eine Nahaufnahme eines Computers.

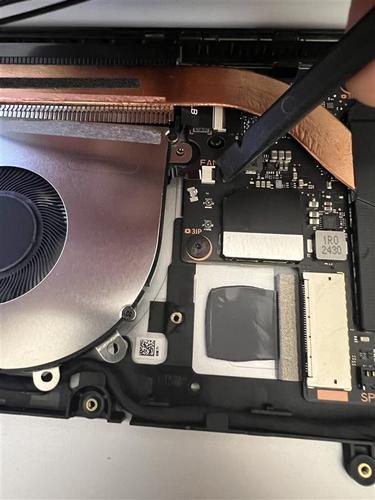

  4. Verwenden Sie einen Kunststoff-Spudger, um die Fan FPC-Schnalle am PCBA-Anschluss zu schließen.

    Eine Nahaufnahme eines Computers.

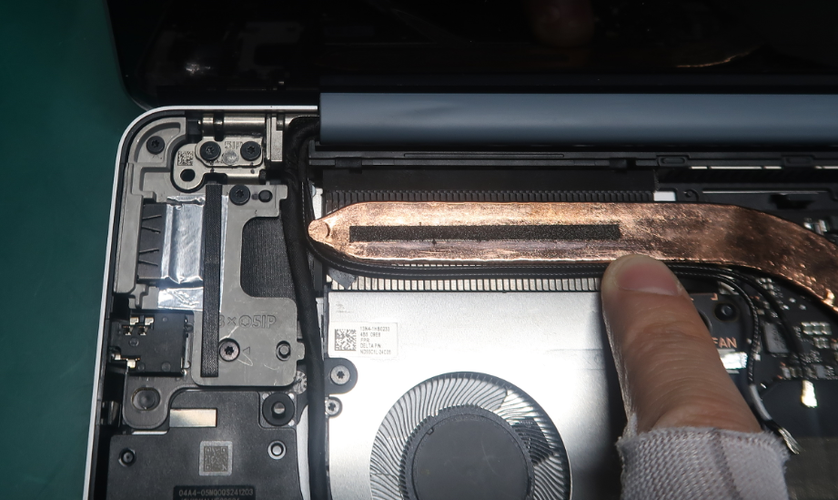

  5. Führen Sie die beiden Antennenkabel weiter, stellen Sie aber sicher, dass sich das AB Cover Display-Kabel links neben den beiden Antennenkabeln befindet und nicht darüber.

    Ein Finger, der ein Metallobjekt berührt.

  6. Schließen Sie die beiden Antennenkabel aus dem AB Cover-Display erneut an die Anschlüsse des PCBA an. Stellen Sie sicher, dass Sie einen Kunststoffspudger und eine Pinzette aus Kunststoff verwenden, um sicherzustellen, dass sie vollständig in den Graten des PCBA sitzen und mit den Buchsen auf dem PCBA verbunden sind.

    Eine Nahaufnahme einer Platine.

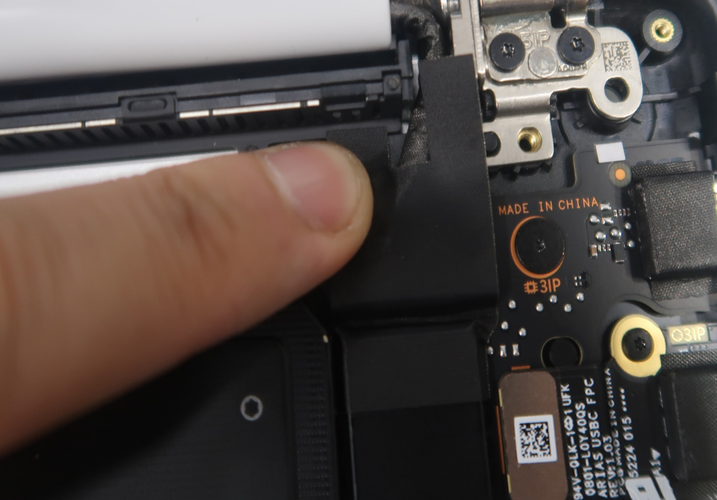

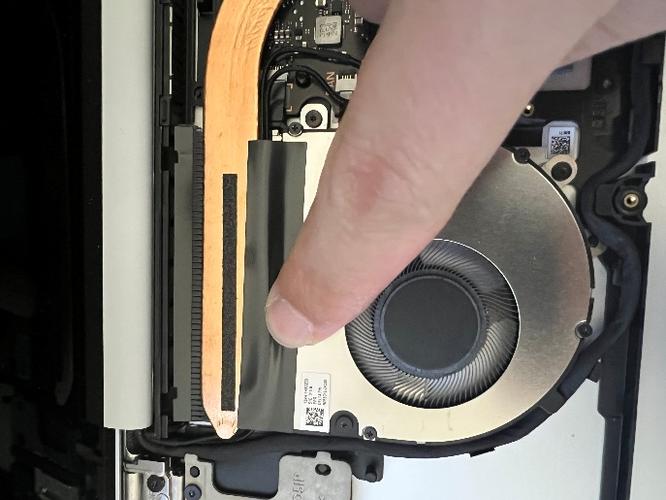

  7. Installieren Sie das Band, um die Leitung des Antennenkabels zu sichern, und drücken Sie es 30 Sekunden lang fest nach unten.

    Ein Finger auf einem Gerät.

  8. Befolgen Sie "Verfahren – Installation (SSD)".

  9. Befolgen Sie "Verfahren – Installation (C Cover)"

  10. Befolgen Sie "Verfahren – Installation (Füße)"

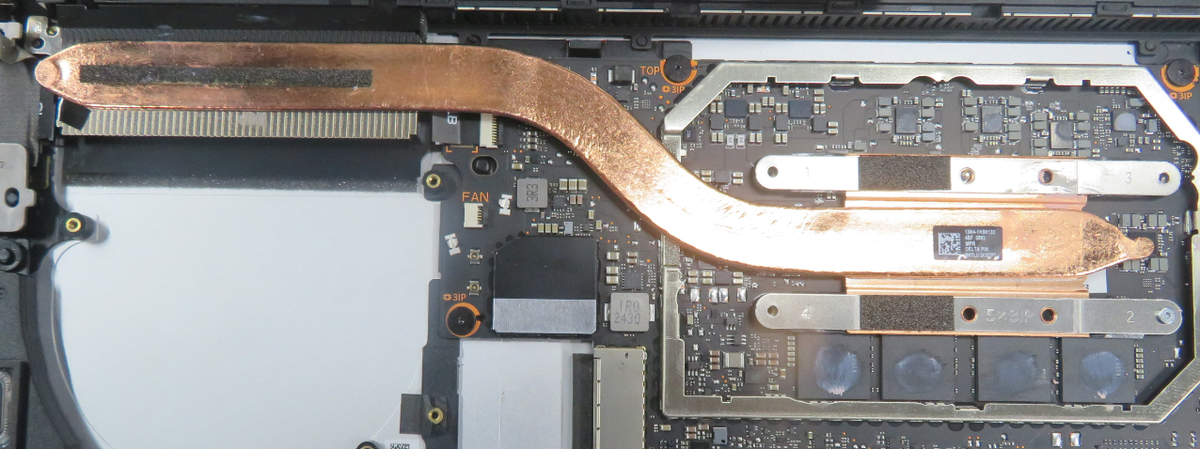

Austausch thermischer Module

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • Thermische Modulunterassembly

  • Thermische Modulabschirmung

  • 6 3IP-Schrauben (für Thermisches Modul)

  • Lüfter-/Wärmemodulband

  • 4 3IP Schrauben (für Lüfter)

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (Thermisches Modul)

  1. Befolgen Sie "Verfahren – Entfernung (Lüfter)"

  2. Mit einem Kunststoff ESD-sicheren Prybar, fest auf den Schirmdeckel von der Ecke und um den gesamten Umfang, um es zu entfernen.

    Eine Nahaufnahme eines Computers.

  3. Mit kunststoff-ESD-sicheren Pinzetten, leicht das Band zurückziehen, das eine der thermischen Modulschrauben bedeckt.

    Eine Person, die ein Gerät repariert.

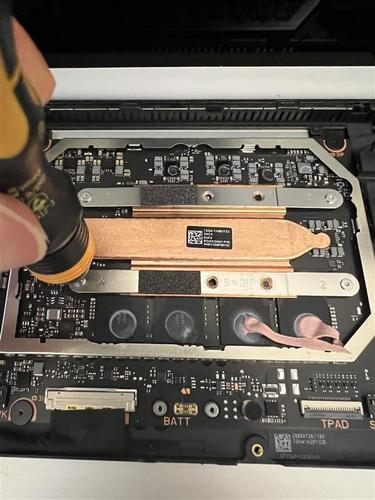

  4. Verwenden Sie einen 3IP Torx Plus Schraubendreher, um die fünf Schrauben in umgekehrter Reihenfolge (4, 3, 2, 1) zu entfernen.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

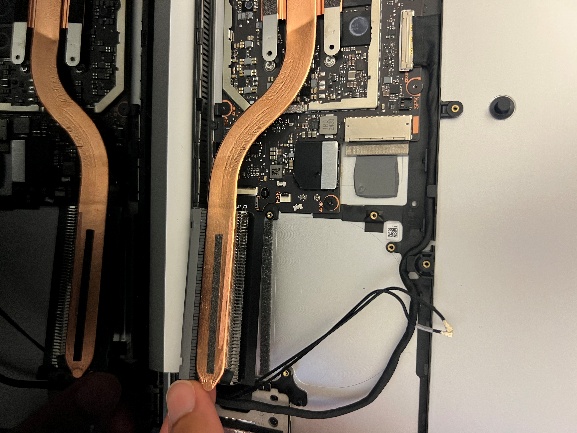

  5. Wackeln Sie mit ihren Fingern vorsichtig und langsam die linke Seite des Wärmemoduls vom PCBA weg, um es zu entfernen.

    Eine Nahaufnahme einer Computer-Hauptplatine.

  6. Um auf dem PCBA verbleibenden Klebstoff zu sauber, verwenden Sie ein Wattestäbchen mit Isopropylalkohol (70% IPA).

    Eine Nahaufnahme einer Platine.

Verfahren – Installation (Thermisches Modul)

  1. Installieren Sie das Wärmemodul vorsichtig auf dem PCBA, und stellen Sie sicher, dass die Löcher auf dem Thermischen Modul mit den Pins am D Bucket und pcBA ausgestattet sind. Achten Sie darauf, alle Kabel, Anschlüsse und Bänder wegzuleiten.

    Eine Nahaufnahme einer Platine.

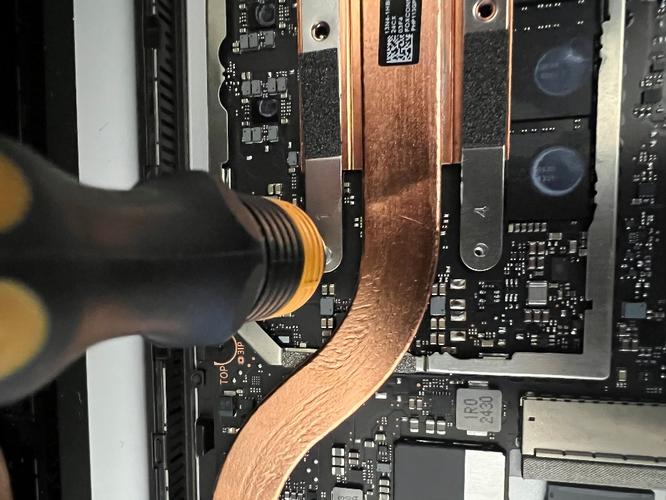

  2. Verwenden Sie einen 3IP Torx Plus-Schraubendreher, um die fünf neuen Schrauben in der beschrifteten richtigen Reihenfolge (1, 2, 3, 4) zu installieren und leicht anzuziehen. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Nahaufnahme eines Geräts.

  3. Sobald alle fünf Schrauben eng und sitzend sind, ziehen Sie sie um weitere ~ 1/8 Drehung (~45 Grad) fest, um das Entfernen der Gewinde zu vermeiden.

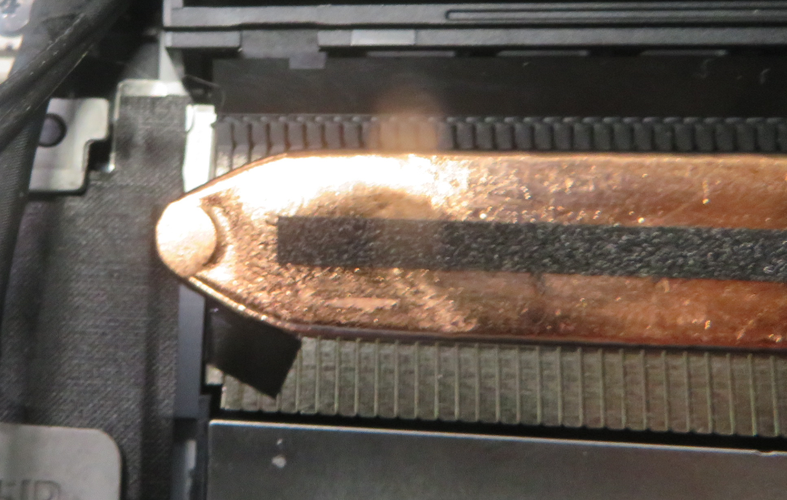

  4. Verwenden Sie einen Kunststoff-Spudger, um sicherzustellen, dass das Band auf der USB-A- und Audiobuchse-Unterassembly die obere linke Thermomodulschraube abdeckt.

    Eine Nahaufnahme eines Metallobjekts.

  5. Installieren Sie das Schild vorsichtig auf dem Wärmemodul, und verwenden Sie einen Kunststoffsuder, um sicherzustellen, dass der Außenrahmen ordnungsgemäß am PCBA montiert ist.

    Eine Nahaufnahme einer Platine.

  6. Befolgen Sie "Verfahren – Installation (Lüfter)"

  7. Befolgen Sie "Verfahren – Installation (SSD)".

  8. Befolgen Sie "Verfahren – Installation (C Cover)"

  9. Befolgen Sie "Verfahren – Installation (Füße)"

USB-A- und Audiobuchsen-Austausch

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • USB-A und Audiobuchse Unterassembly

  • 2 3IP-Schrauben (für USB-A und Audiobuchse Daughterboard)

  • 3 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung)

  • 2 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung zum Scharnier)

  • 1 USB-A- und Audiobuchsenband

  • 1 USB-A und Audiobuchse Foil

  • 1 USB-A und Audiobuchse Dichtung

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (USB-A und Audiobuchse)

  1. Befolgen Sie "Verfahren – Entfernen (SSD)".

  2. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die drei Schrauben, die die USB-A- und Audio-Klinkenhalterung halten, und entfernen Sie sie mit Ihren Fingern. Sie müssen ausreichend Kraft einsetzen, um den Klebstoff zu überwinden, der ihn gedrückt hält.

    Eine Maschine mit einem Schraubendreher.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  3. Entfernen Sie mit einer sicheren Pinzette aus Kunststoff ESD das Band auf dem Stecker. Wenn das AB Cover-Display und das Wärmemodul noch angeschlossen sind, achten Sie darauf, dass Sie keine Kabel zusammendrücken.

    Eine Nahaufnahme eines Geräts.

  4. Lösen Sie mit einem kunststoff-ESD-sicheren Prybar die Schnalle, die den USB-A- und Audiobuchse FPC hält.

    Eine Nahaufnahme eines Geräts.

  5. Mit einem Kunststoff ESD-sicheren Prybar und Kunststoff ESD-sichere Pinzette, trennen Sie die USB-A und AudioBuchse FPC.

    Eine Person, die ein schwarzes Werkzeug hält.

  6. Entfernen Sie mit einem 3IP Torx Plus Schraubendreher die eine 3IP-Schraube, die die USB-A- und Audio-Klinkenplatine hält.

    Eine Nahaufnahme eines Geräts.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  7. Mit Ihren Fingern und einem kunststoff-ESD-sicheren Prybar, wackeln und heben Sie auf die USB-A- und Audiobuchse Board, um es zu entfernen.

    Eine Nahaufnahme eines Geräts.

  8. Entfernen Sie mit einem kunststoff-ESD-sicheren Prybar die Folie und die Dichtung an der USB-A- und Audio-Klinkenhalterung.

  9. Verwenden Sie Isopropylalkohol (70% IPA) und reinigen Sie Tupfer, um den verbleibenden Klebstoff auf der Halterung zu sauber.

Verfahren – Installation (USB-A und Audiobuchse)

  1. Platzieren Sie das USB-A- und Audio-Buchse-Tochterboard vorsichtig in den D Bucket und stellen Sie sicher, dass das Board flach ist und die Löcher vollständig am Positionierungsstift ausgerichtet sind.

    Eine Nahaufnahme eines Geräts.

  2. Verwenden Sie einen 3IP Torx Plus-Schraubendreher, um die eine Schraube anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  3. Verwenden Sie eine Pinzette aus Kunststoff, um den USB-A- und Audiobuchsenabsorber am Rand des USB-Anschlusses zu installieren.

    Eine Nahaufnahme eines Geräts.

  4. Verwenden Sie einen Kunststoff-Spudger, um den Absorber 30 Sekunden lang fest nach unten zu drücken.

  5. Richten Sie die wiederverwendbare USB-A- und Audiobuchsenhalterung ein, und stellen Sie sicher, dass die Löcher an der Halterung an den Schraublöchern des Tochterboards ausgerichtet sind. Achten Sie darauf, alle Kabel wegzuleiten.

    Das Innere eines Geräts.

  6. Verwenden Sie einen 5IP Torx Plus-Schraubendreher, um die drei Schrauben anzuziehen. Nachdem die Schraube eng und sitzend ist, ziehen Sie die Schrauben nur eine zusätzliche ~1/8-Drehung (~45 Grad) fest, um ein Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  7. Verwenden Sie eine Pinzette aus Kunststoff, um die USB-A- und Audio-Klinkenfolie am Rand des USB-Anschlusses zu installieren. Achten Sie darauf, keine Schrauben zu decken.

    Eine Nahaufnahme eines Geräts.

  8. Verwenden Sie eine Pinzette aus Kunststoff, um die USB-A- und Audiobuchsendichtung am Rand der Halterung zu installieren. Achten Sie darauf, keine Schrauben zu decken.

  9. Befolgen Sie "Verfahren – Installation (SSD)".

  10. Befolgen Sie "Verfahren – Installation (C Cover)"

  11. Befolgen Sie "Verfahren – Installation (Füße)"

AB Cover (Display) Replacement

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 0,25 mm dickes Fühlermessgerät
  • 0,3 mm dickes Fühlermessgerät
  • 0,05 mm dickes Fühlermessgerät
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 1 AB Cover (Display) Unterassembly

  • 1 Oberes Display-Verbinderband

  • 1 Top Display Connector Foam

  • 5 5IP Schrauben (für AB Cover Scharniere)

  • 3 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung)

  • 2 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung zum Scharnier)

  • 1 USB-A und Audiobuchse Foil

  • 1 USB-A und Audiobuchse Dichtung

  • 2 5IP Schrauben (für USB-C Daughterboard)

  • 3 5IP Schrauben (für USB-C Halterung)

  • 1 USB-C-Band

  • 1 Lüfter/Thermisches Modulband

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (AB Cover)

  1. Laden Sie die neueste SDT-Version (Surface-Diagnosetool) herunter, und befolgen Sie den Workflow zur Reparatur (Setup) des Bildschirms vor der Installation.

  2. Befolgen Sie "Verfahren – Entfernen (SSD)".

  3. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die drei Schrauben, die die USB-A- und Audio-Klinkenhalterung halten, und entfernen Sie sie mit Ihren Fingern. Sie müssen ausreichend Kraft einsetzen, um den Klebstoff zu überwinden, der ihn gedrückt hält.

    Eine Maschine mit einem Schraubendreher.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  4. Entfernen Sie mit kunststoff-ESD-sicheren Pinzetten sorgfältig das leitfähige Band auf den USB-C-Anschlüssen.

    Eine Hand, die eine Pinzette an ein Mobiltelefon hält.

  5. Verwenden Sie Isopropylalkohol (70% IPA) und reinigen Sie Tupfer, um den verbleibenden Klebstoff auf der Halterung zu sauber.

  6. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die drei 5IP Schrauben, die die USB-C-Halterung halten, und entfernen Sie die Halterung. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

  7. Entfernen Sie das Klebeband auf dem Lüfter mit einer sicheren Pinzette aus Kunststoff ESD und Ihren Fingern.

    Ein Computerventilator mit einem Lüfter darin.

  8. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um jeglichen auf dem Lüfter verbleibenden Klebstoff zu sauber.

  9. Trennen Sie mit einem kunststoff-ESD-sicheren Prybar die beiden Antennenkabel vom PCBA.

    Eine Nahaufnahme eines Computers.

  10. Lösen Sie mit einem kunststoff-ESD-sicheren Prybar die untere Display-Anschlussschnallen am PCBA und trennen Sie das Kabel vorsichtig mit Ihren Fingern.

    Aufheben des Verschlusses des unteren Display-Anschlusses auf dem PCBA.

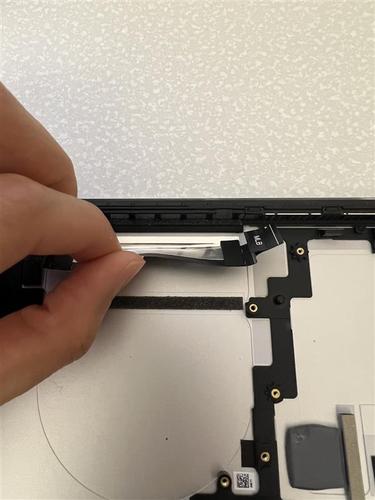

  11. Heben Sie mit einem kunststoff-ESD-sicheren Prybar das obere Displaykabel vorsichtig nach oben und verwenden Sie Ihre Finger, um das Band zu entfernen.

    Eine Nahaufnahme eines Computers.

    Entfernen des Bandes vom oberen Bildschirmkabel.

  12. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um den resthaften Klebstoff aus dem entfernten Band zu sauber.

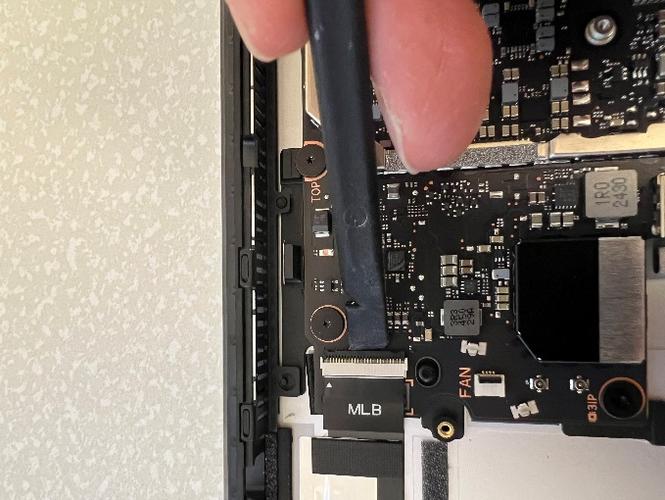

  13. Lösen Sie mit einem kunststoff-ESD-sicheren Prybar die obere Display-Anschlussschnallen am PCBA und trennen Sie das Kabel vorsichtig mit Ihren Fingern.

    Eine Nahaufnahme einer Computer-Hauptplatine.

  14. Stellen Sie die Displayabdeckung auf etwa 90 Grad ein und verwenden Sie einen 5IP Torx Plus Schraubendreher, um die vier 5IP-Schrauben an den beiden Scharnieren zu entfernen. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Nahaufnahme einer Maschine.

  15. Wackeln Sie mit beiden Händen vorsichtig, und entfernen Sie das AB Cover-Display aus dem D Bucket.

Verfahren – Installation (AB Cover)

  1. Richten Sie das AB Cover vorsichtig an den D Bucket aus, und stellen Sie sicher, dass die Stifte am D Bucket an den Löchern der Scharniere ausgerichtet sind.

    Eine Nahaufnahme eines Geräts. Eine Nahaufnahme eines Geräts.

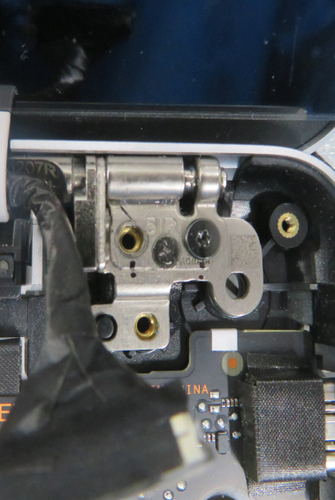

  2. Verwenden Sie einen 5IP Torx Plus Schraubendreher, um eine Schraube pro Scharnier leicht zu installieren. Achten Sie darauf, das AB Cover-Display mit einer Hand zu halten, damit das Gerät nicht umfällt. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Nahaufnahme einer Maschine.

    Ausrichten des AB-Covers am D-Bucket.

    Halten Ab Cover Display mit einer Hand beim Installieren von Schrauben.

  3. Schließen Sie das AB Cover-Display, aber achten Sie darauf, dass Sie keine Kabel angreifen. Passen Sie die Positionierung des AB Cover-Displays an, während die Schrauben immer noch nicht vollständig sitzen sind, um sicherzustellen, dass der AB Cover-Anzeigeschritt zum D Bucket innerhalb von 0,25 mm und 0,3 mm auf beiden Seiten (Fühlermessgerät) liegt und der AB Cover-Anzeigeabstand zum D Bucket innerhalb von 0,05 mm und 0,25 mm auf beiden Seiten liegt, bevor Sie mit dem nächsten Schritt fortfahren.

  4. Öffnen Sie das AB Cover-Display <um 90 Grad, um sicherzustellen, dass das Gerät nicht umfällt. Verwenden Sie einen 5IP Torx Plus Schraubendreher, um die verbleibende Schraube an jedem Scharnier zu installieren. Ziehen Sie alle vier Scharnierschrauben an, bis sie sich anschnugen und sitzen, und ziehen Sie die Schrauben dann nur um eine zusätzliche ~1/4-Drehung (~90 Grad) an, um das Entfernen der Gewinde zu vermeiden. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  5. Befolgen Sie "Verfahren – Installation (USB-A und Audiobuchse)" Schritte 1-8

  6. Führen Sie die beiden Antennenkabel weiter, stellen Sie aber sicher, dass das AB Cover Display-Kabel links von den beiden Antennenkabeln und nicht oben liegt.

    Ein Finger, der ein Metallobjekt berührt.

  7. Schließen Sie die beiden Antennenkabel aus dem AB Cover-Display erneut an die Anschlüsse des PCBA an. Stellen Sie sicher, dass Sie einen Kunststoffspudger verwenden, um sicherzustellen, dass sie vollständig sitzen und verbunden sind.

    Eine Nahaufnahme einer Platine.

  8. Installieren Sie das Band, um die Leitung des Antennenkabels zu sichern, und drücken Sie es 30 Sekunden lang fest nach unten.

    Ein Finger auf einem Gerät.

  9. Installieren Sie vorsichtig das obere AB Cover Display-Kabel an den Stecker des PCBA, und verwenden Sie einen Kunststoffsudger, um sicherzustellen, dass die Schnalle geschlossen ist.

    Eine Nahaufnahme eines Computerchips.

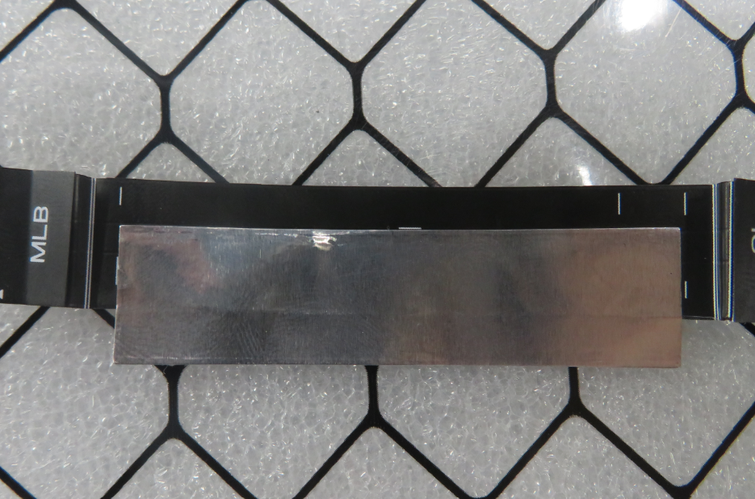

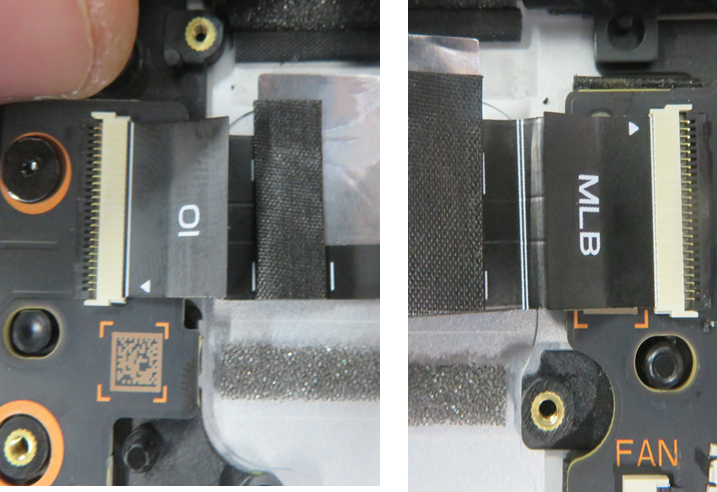

  10. Verwenden Sie eine Pinzette aus Kunststoff, um das Display-Verbinderband am Rand des thermischen Modulschilds und des Kunststoffscharniers auf dem D Bucket auszurichten.

  11. Verwenden Sie einen Kunststoff-Spudger, um das Display-Verbinderband fest im Spalt zu sichern und zu falten.

  12. Drücken Sie das Band des Display-Anschlusses an der in der folgenden Abbildung gezeigten Position 30 Sekunden lang fest nach unten.

    Ein Finger, der auf ein schwarzes Stück elektronischer Geräte zeigt.

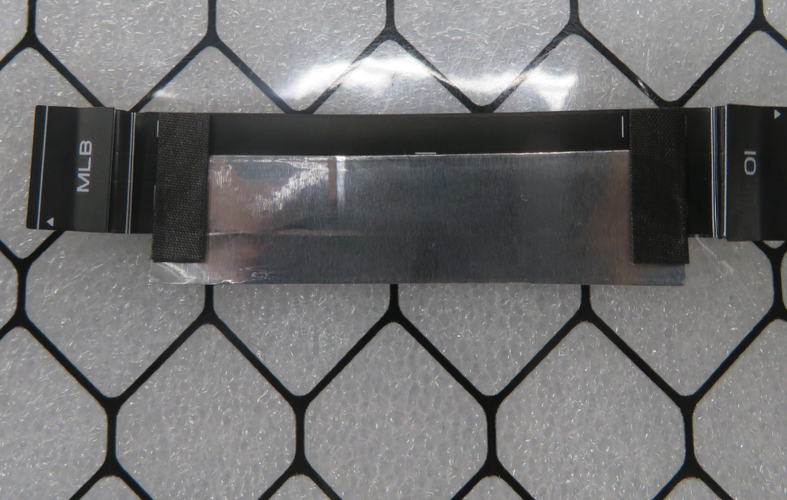

  13. Verwenden Sie einen Kunststoff-Spudger, um das Display-Verbinderband fest im Spalt zu sichern und mit dem thermischen Modulschutz zu falten.

    Eine Nahaufnahme eines schwarzen Geräts.

  14. Verwenden Sie einen Kunststoff-Spudger, um das Display-Anschlussband fest im Spalt zu sichern und mit dem USB-C-Anschluss auf dem PCBA zu falten.

    Sichern des Display-Anschlussbands in den Spalt und Falten mit dem USB-C-Anschluss auf dem PCBA.

  15. Drücken Sie das Band des Display-Anschlusses an der in der folgenden Abbildung gezeigten Position 30 Sekunden lang fest nach unten.

    Ein Finger auf einem schwarzen Gerät.

  16. Verwenden Sie einen Kunststoff-Spudger, um das Display-Verbinderband fest im Spalt zu sichern und mit dem AB Cover Display-Scharnier zu falten.

    Sichern des Display-Verbinderbands in den Spalt und Falten mit dem AB Cover Display-Scharnier.

  17. Befolgen Sie "Verfahren – Installation (USB-C)" Schritte 4-7

  18. Verwenden Sie eine Pinzette aus Kunststoff, um den Display-Anschlussschaum zu installieren, der an der USB-C-Halterung ausgerichtet ist, wie in der folgenden Abbildung dargestellt.

    Installation von Display-Anschlussschaum, ausgerichtet an der USB-C-Halterung.

  19. Leiten Sie das linke Displaykabel vorsichtig durch die Grate auf dem D Bucket und verbinden Sie es mit der unteren Buchse auf dem PCBA. Stellen Sie sicher, dass sie ordnungsgemäß weitergeleitet wird, wie in der folgenden Abbildung dargestellt.

    Eine Nahaufnahme eines Computers. Routing des linken Displaykabels durch die Grate auf dem D Bucket.

  20. Verwenden Sie einen Kunststoff-Spudger, um sicherzustellen, dass die Schnalle am Displayanschluss geschlossen ist.

    Ein schwarzes Gerät mit einem schwarzen Tool.

  21. Befolgen Sie "Verfahren – Installation (SSD)".

  22. Befolgen Sie "Verfahren – Installation (C Cover)"

  23. Befolgen Sie "Verfahren – Installation (Füße)"

  24. Laden Sie die neueste SDT-Version (Surface Diagnostic Tool) herunter, und folgen Sie den Workflows zur Reparatur (Validierung) und Touchanzeige (Kalibrierung) nach der Installation.

PCBA-Austausch

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 3IP Torx Plus Schraubendreher
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 1 PCBA-Unterassembly

  • 8 3IP Schrauben (für PCBA)

  • 3 3IP Schrauben (für Batterie)

  • 1 Oberes Display-Verbinderband

  • 1 Oberes Display-Kabelband

  • 1 Top Display Connector Foam

  • 5 5IP Schrauben (für AB Cover Scharniere)

  • 3 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung)

  • 2 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung zum Scharnier)

  • 1 USB-A und Audiobuchse Foil

  • 1 USB-A und Audiobuchse Dichtung

  • 2 5IP Schrauben (für USB-C Daughterboard)

  • 3 5IP Schrauben (für USB-C Halterung)

  • 1 USB-C-Band

  • 1 Lüfter/Thermisches Modulband

  • 5 5IP Schrauben (für C Cover)

  • 1 Unteres Wärmepad (für D Bucket)

  • 2 5IP Schrauben (für SSD)

  • 1 Top Thermal Pad (für C Cover)

  • 1 Band (für SSD)

Verfahren – Entfernung (PCBA)

  1. Befolgen Sie "Verfahren – Entfernung (Thermisches Modul)"

  2. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigen von Tupfern und einem kunststoff-ESD-sicheren Prybar, um jeglichen auf dem Wärmemodul verbleibenden Klebstoff zu sauber.

  3. Verwenden Sie einen 3IP Torx Plus Schraubendreher, um die beiden Schrauben zu entfernen, die den Akkuanschluss gedrückt halten. Seien Sie vorsichtig, da Sie sich in der Nähe des Akkus sind. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus behalten Sie den Überblick und zählen Sie die Anzahl der entfernten Schrauben, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Nahaufnahme eines Computers.

  4. Trennen Sie mit einem Kunststoff ESD Safe Prybar den Akkuanschluss vorsichtig vom PCBA.

    Eine Nahaufnahme eines Geräts.

  5. Entfernen Sie mit kunststoff-ESD-sicheren Pinzetten sorgfältig das leitfähige Band auf den USB-C-Anschlüssen.

    Eine Hand, die eine Pinzette an ein Mobiltelefon hält.

  6. Verwenden Sie Isopropylalkohol (70% IPA) und reinigen Sie Tupfer, um den verbleibenden Klebstoff auf der Halterung zu sauber.

  7. Entfernen Sie mit einem 5IP Torx Plus Schraubendreher die drei 5IP Schrauben, die die USB-C-Halterung halten, und entfernen Sie die Halterung.

    Eine Hand, die einen Schraubendreher hält.

    Wichtig

    Um das Entfernen von Schrauben zu vermeiden, stellen Sie sicher, dass Sie mit dem Schraubendreher fest nach unten drücken. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

  8. Trennen Sie mit einem kunststoff-ESD-sicheren Prybar den USB-C FPC vom PCBA.

    Eine Hand, die einen Schraubendreher hält.

  9. Trennen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten vorsichtig den richtigen Lautsprecheranschluss vom PCBA und entfernen Sie den richtigen Lautsprecher.

    Das Innere eines Computers.

  10. Trennen Sie mit Ihren Fingern und kunststoff-ESD-sicheren Pinzetten den linken Lautsprecheranschluss vorsichtig vom PCBA.

    Eine Nahaufnahme eines Computers.

  11. Lösen Sie mit einem kunststoff-ESD-sicheren Prybar die untere Display-Anschlussschnallen am PCBA und trennen Sie das Kabel vorsichtig mit Ihren Fingern.

    Eine Hand, die einen schwarzen Stift hält.

  12. Heben Sie mit einem kunststoff-ESD-sicheren Prybar das obere Displaykabel vorsichtig an . Entfernen Sie das Band vom oberen Displaykabel.

  13. Lösen Sie mit einem kunststoff-ESD-sicheren Prybar die obere Display-Anschlussschnallen am PCBA und trennen Sie das Kabel vorsichtig mit Ihren Fingern.

    Eine Nahaufnahme einer Computer-Hauptplatine.

  14. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigen von Tupfern und einem kunststoff-ESD-sicheren Prybarren, um den verbleibenden Klebstoff auf dem oberen Displaykabel zu sauber.

  15. Mit einem kunststoff-ESD-sicheren Prybar, lösen Sie die USB-A- und Audio jack Schnale am PCBA und trennen Sie den FPC.

    Eine Hand, die einen schwarzen Stift hält.

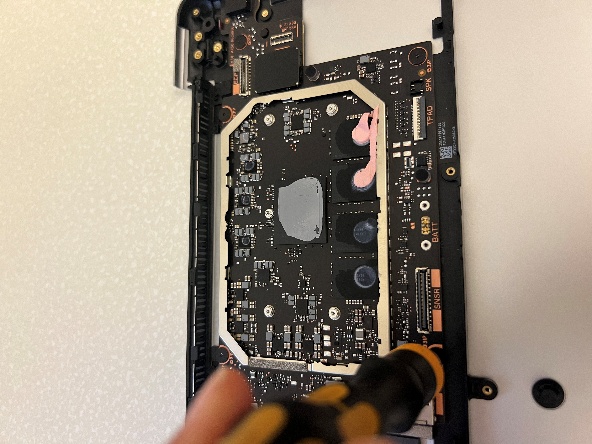

  16. Entfernen Sie mit einem 3IP Torx Plus Schraubendreher die sieben 3IP Schrauben am PCBA, die sie an der D Bucket halten. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus können Sie die Anzahl der entfernten Schrauben zählen und nachverfolgen, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

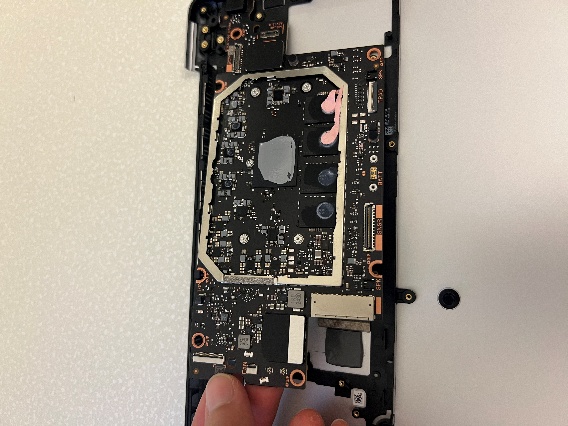

  17. Heben Sie den PCBA mit den Fingern vorsichtig von der linken Seite nach oben, um ihn aus dem D Bucket zu entfernen.

    Eine Hand, die eine Platine hält.

Verfahren – Installation (PCBA)

  1. Platzieren Sie den PCBA vorsichtig in den D-Bucket, und achten Sie darauf, ihn nicht an den wiederverwendeten Anschlüssen zu kratzen.

  2. Verwenden Sie einen 3IP Torx Plus Schraubendreher, um die sieben Schrauben leicht anzuziehen. Achten Sie darauf, mit dem Schraubendreher fest nach unten zu drücken, um die Möglichkeit zu vermeiden, schrauben. Darüber hinaus behalten Sie den Überblick und zählen Sie die Anzahl der entfernten Schrauben, um sicherzustellen, dass keine zusätzlichen Schrauben im Bereich vorhanden sind.

    Eine Hand, die einen Schraubendreher hält.

  3. Verwenden Sie ein Fühlermessgerät oder Bremssättel, um sicherzustellen, dass der Abstand zwischen der SSD-Buchse auf dem PCBA und dem Erdungsschaum auf dem D-Bucket zwischen 0,6 mm und 1,1 mm beträgt. Wenn dies nicht der Fall ist, lösen Sie die sieben Schrauben, um den PCBA in die richtung zu verschieben, die erforderlich ist, um sicherzustellen, dass die Lücke innerhalb dieser Grenzen liegt, bevor Sie mit dem nächsten Schritt fortfahren.

  4. Ziehen Sie die Schrauben fest, bis sie sitzen und sitzen, und ziehen Sie die Schrauben dann nur eine zusätzliche ~ 1/8-Drehung (~45 Grad) an, um das Entfernen der Gewinde zu vermeiden.

  5. Befolgen Sie "Verfahren – Installation (Wärmemodul)"

  6. Befolgen Sie "Verfahren – Installation (AB Cover)"

  7. Befolgen Sie "Verfahren – Installation (USB-C)"

  8. Verbinden Sie alle ursprünglichen FPCs und Connectors erneut mit dem PCBA. Ein Austausch ist jedoch erforderlich, wenn ein sichtbarer Schaden vorliegt.

  9. Befolgen Sie "Verfahren – Installation (SSD)".

  10. Befolgen Sie "Verfahren – Installation (C Cover)"

  11. Befolgen Sie "Verfahren – Installation (Füße)"

  12. Laden Sie die neueste SDT-Version (Surface Diagnostic Tool) herunter, und folgen Sie den Workflows zur Reparatur des Touchdisplays (Validierung) und Touchdisplays (Kalibrierung), Akkureparatur (Validierung) und Touchpadreparatur (Validierung).

D Bucket-Ersatz

Vorläufige Anforderungen

Wichtig

Achten Sie darauf, alle speziellen (fett formatierten) Hinweise zur Vorsicht in jedem Prozessabschnitt zu befolgen.

Wichtig

Dieser Austauschteil enthält nicht die ursprüngliche Seriennummer des Geräts. Für zukünftigen Microsoft-Support schreiben Sie die ursprüngliche Seriennummer auf das von Microsoft bereitgestellte Etikett, und schließen Sie sie entweder an der Außenseite des Geräts oder direkt an einem exponierten Teil an. Das Etikett, das in der Verpackung des Teils enthalten ist, enthält Platz für die ursprüngliche Seriennummer und den Produktbezeichner des Teils.

Erforderliche Tools

  • Weiche ESD-Safe Matte oder Tischplatte
  • Antistatisches Handgelenkband (1 MOhm Widerstand)
  • 5IP Torx Plus Schraubendreher
  • Kunststoff ESD Sichere Pinzetten
  • Isopropylalkohol (70% IPA) und Reinigungstupfer
  • Kunststoff ESD Safe Spudger
  • 0,25 mm dickes Fühlermessgerät
  • 0,3 mm dickes Fühlermessgerät
  • 0,05 mm dickes Fühlermessgerät
  • Neue Kunststoff-Gitarren-Picks

Primäre Komponenten

  • 1 D Bucket-Unterassembly
  • 1 USB-A- und Audiobuchse FPC-Folie
  • 1 USB-A und Audiobuchse FPC Foam
  • 1 Oberes Display-Verbinderband
  • 1 Top Display Connector Foam
  • 1 Oberes Display-Kabelband
  • 8 3IP Schrauben (für PCBA)
  • 3 3IP Schrauben (für Batterie)
  • 5 5IP Schrauben (für AB Cover Scharniere)
  • 3 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung)
  • 2 5IP-Schrauben (für USB-A und Audio-Klinkenhalterung zum Scharnier)
  • 2 3IP-Schrauben (für USB-A und Audiobuchse Daughterboard)
  • 1 USB-A- und Audiobuchsenband
  • 1 USB-A und Audiobuchse Foil
  • 1 USB-A und Audiobuchse Dichtung
  • 2 3IP Schrauben (für USB-C Daughterboard)
  • 3 5IP Schrauben (für USB-C Halterung)
  • 2 5IP-Schrauben (für USB-C-Halterung zu Scharnier)
  • 1 Wärmemodulabschirmung
  • 1 CPU/Wärmemodul-Pad
  • 6 3IP-Schrauben (für Thermisches Modul)
  • 4 3IP Schrauben (für Lüfter)
  • 1 USB-C-Band
  • 1 Lüfter/Thermisches Modulband
  • 5 5IP Schrauben (für C Cover)
  • 2 5IP Schrauben (für SSD)
  • 1 Top Thermal Pad (für C Cover)
  • 1 Band (für SSD)

Verfahren – Entfernung (D Bucket)

  1. Befolgen Sie "Verfahren – Entfernung (PCBA)"

  2. Ziehen Sie mit ihren Fingern die USB-A- und Audiobuchse FPC vorsichtig aus dem D Bucket ab und entfernen Sie sie.

    Eine Hand, die einen Metallstreifen hält.

  3. Vorsichtig abziehen und entfernen Sie die Aluminiumfolie und Schäume auf der USB-A- und Audiobuchse FPC.

  4. Verwenden Sie Isopropylalkohol (70% IPA) und Reinigungstupfer, um jeglichen Klebstoff zu sauber, der auf dem USB-A- und Audiobuchsen-FPC verbleibt.

Verfahren – Installation (D Bucket)

  1. Führen Sie die Schritte 1 bis 4 "Prozedur – Installation (PCBA)" aus.

  2. Führen Sie "Verfahren – Installation (USB-A und Audiobuchse)" Schritte 1 und 2 aus.

  3. Wenn Sie die USB-A- und Audio-Buchse FPC wiederverwenden, richten Sie die neuen Aluminiumfolien und Schäume aus, wie in der folgenden Abbildung gezeigt.

    Ein Metallstreifen auf einer Gitteroberfläche.

    Aufbringen neuer Aluminiumfolien und Schäume auf den USB-A- und Audio-Klinken-FPC.

  4. Bevor Sie die UNTERassembly USB-A und AudioBuchse FPC auf den D Bucket drücken und installieren, verbinden Sie die Enden des FPC mit dem USB-A- und Audio-Buchse-Anschluss und dem PCBA-Anschluss.

  5. Verwenden Sie einen Kunststoff-Spudger, um die Schnalle auf beiden geschlossenen Anschlüssen zu drücken.

    Drücken sie die Schnalle an beiden Anschlüssen, die für den USB-A- und Audiobuchsen-FPC geschlossen sind.

  6. Installieren Sie die USB-A- und Audio-Buchse FPC-Unterassembly im D Bucket und drücken Sie die Folie für jeweils 30 Sekunden fest nach unten.

    Eine Nahaufnahme eines Metallobjekts.

  7. Verwenden Sie eine Pinzette aus Kunststoff, um den Liner auf dem SSD-Wärmepad zu entfernen.

    Eine Nahaufnahme eines Geräts.

  8. Führen Sie die verbleibenden Schritte unter "Verfahren – Installation (USB-A und Audiobuchse)" aus.

  9. Führen Sie die verbleibenden Schritte unter "Verfahren – Installation (PCBA)" aus.

  10. Befolgen Sie "Verfahren – Installation (USB-C)"

  11. Befolgen Sie "Verfahren – Installation (AB Cover)"

  12. Befolgen Sie "Verfahren – Installation (Wärmemodul)"

  13. Befolgen Sie "Verfahren – Installation (Lüfter)"

  14. Befolgen Sie "Verfahren – Installation (Lautsprecher)"

  15. Befolgen Sie "Verfahren – Installation (Akku)"

  16. Befolgen Sie "Verfahren – Installation (SSD)".

  17. Befolgen Sie "Verfahren – Installation (C Cover)"

  18. Befolgen Sie "Verfahren – Installation (Füße)"
