Surface Pro 12-In-Geräteinformationen und Serviceteile

Geräteidentitätsinformationen

Unterstützte Modelle

• Surface Pro 12-Zoll-WLAN (Platinum, Violet und Ocean)

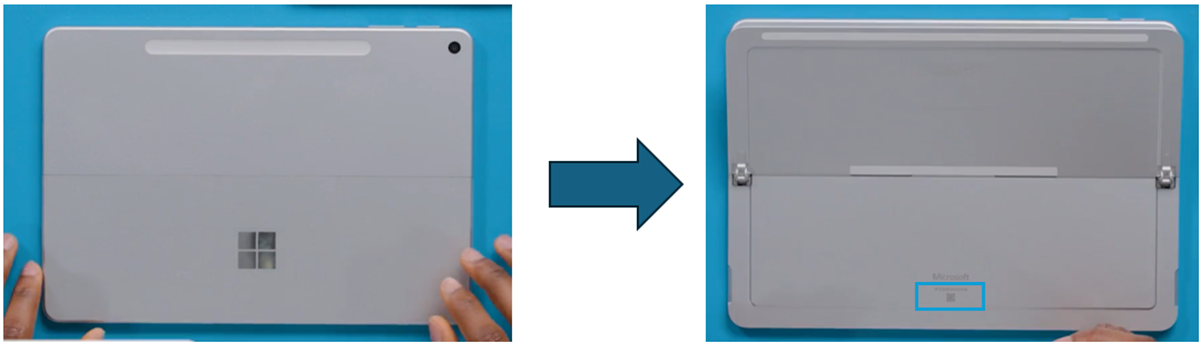

Das Modell und die Seriennummer für Surface-Tablet-Geräte befinden sich unter dem Ständer.

Wichtig

Geräteseriennummernnotation. Die Seriennummer für dieses Gerät befindet sich im originalen Gehäuse. Es ist wichtig, die ursprüngliche Seriennummer des Geräts für zukünftigen Support von Microsoft beizubehalten. Die Gehäuse-FRU entfernt die ursprüngliche Seriennummer des Geräts, und die seriennummer des originalen Geräts kann nicht dauerhaft zu einem Ersatzteil hinzugefügt werden. Um sicherzustellen, dass die ursprüngliche Seriennummer beibehalten wird, notieren Sie sie mit wasserdichter Tinte auf einem Etikett. Bringen Sie das Etikett an einem leicht zugänglichen Bereich an der Geräteaußenseite an, und notieren Sie die Seriennummer an einem sicheren Ort. Microsoft hat zu diesem Zweck ein Etikett in der Verpackung des Ersatzteils bereitgestellt. Das Etikett, das in der Verpackung des Teils enthalten ist, verfügt über platz, der für die ursprüngliche Seriennummer sowie den Produktbezeichner des Teils angegeben ist.

Original-Microsoft-Ersatzteile

• Original-Microsoft-Ersatzteile können direkt bei Microsoft auf Microsoft.com bezogen werden.

• Original-Microsoft-Ersatzteile sind auch auf den folgenden Partnerwebsites verfügbar:

  • iFixit

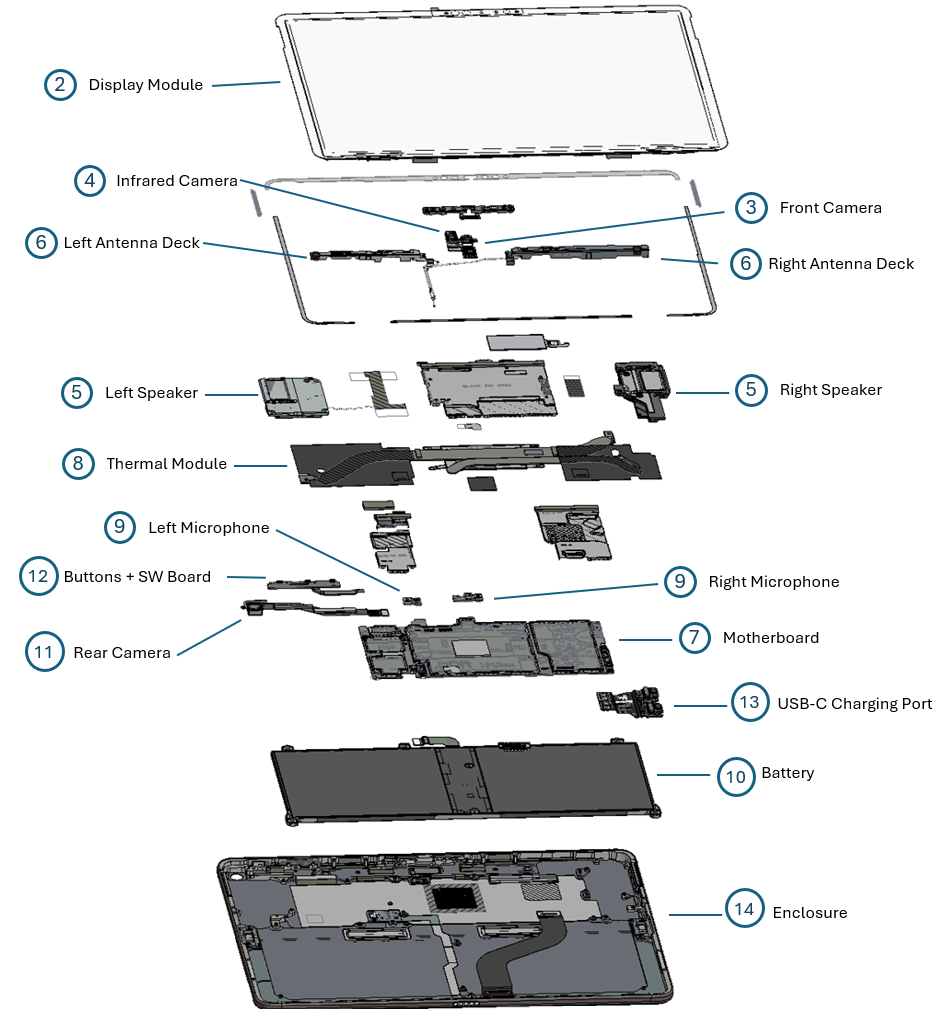

Liste der veranschaulichten Serviceparts

WICHTIG: Reparaturworkflows erfordern möglicherweise mehrere Teile, die bestellt werden müssen, um die Reparatur erfolgreich abzuschließen. Überprüfen Sie den Abschnitt primäre und zusätzliche Komponenten in jedem Reparaturworkflow, um sicherzustellen, dass Sie über alle erforderlichen Teile verfügen, bevor Sie mit der Reparatur beginnen.

Element	Komponente	SKU Part No.

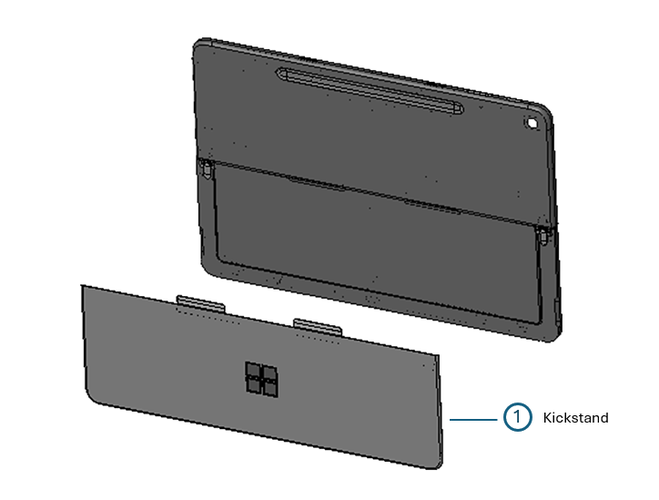

1	Klappständer
	Platin	EP2-31603
	Violett	EP2-31604
	Ozean	EP2-31605
2	Anzeigen des Moduls
	Anzeigen des Moduls	EP2-31622
3	Frontkamera
	Frontkamera	EP2-31618
4	Infrarotkamera
	Infrarotkamera	EP2-31620
5	Lautsprecher
	Lautsprecher	EP2-31621
6	Antennendeck
	Antennendeck	EP2-41588
7	Motherboard for Business (einschließlich Standard Prozessor und Standard Arbeitsspeicher)
	16 GB/256 GB	EP2-31606
	16 GB/512 GB	EP2-31607
	16 GB/1 TB	EP2-31608
	24 GB/1 TB	EP2-31609
	Hauptplatine (umfasst Standard Prozessor und Standard Arbeitsspeicher)
	16 GB/256 GB	EP2-31610
	16 GB/512 GB	EP2-31611
	16 GB/1 TB	EP2-31612
8	Thermisches Modul
	Thermisches Modul	EP2-31623
9	Mikrofonmodul
	Mikrofonmodul	EP2-31617
10	Akku
	Akku	EP2-31597
11	Rückwärtige Kamera
	Rückwärtige Kamera	EP2-31619
12	Tasten – Ein/Aus und Lautstärke
	Platin	EP2-31614
	Violett	EP2-31615
	Ozean	EP2-31616
13	USB-C-Ladeanschluss
	USB-C-Ladeanschluss	EP2-31624
14	Anlage
	Platin	EP2-31599
	Violett	EP2-31600
	Ozean	EP2-31601
15	Device Entry Kit
	Device Entry Kit	EP2-41586
15	Schraubensatz
	Device Entry Kit	EP2-41587

Surface Pro 12-Zoll-FRU-Schraubenkarte

Wichtig

Bei der Reparatur des Surface Pro 12 Zoll können Schrauben, die zum Sichern von Komponenten im Gerät verwendet werden, wiederverwendet werden und werden in den FRU-Ersatzkits nicht bereitgestellt. Um Ersatzschrauben zu erhalten, müssen Sie das Schraubenkit kaufen.

Verwenden Sie die folgende Tabelle als Referenz für die verschiedenen Schraubentypen, die FRU-Komponenten in diesem Gerät schützen. Für eine bequeme Nachverfolgung der Schrauben während der Reparatur wird empfohlen, jeden Schraubentyp in separaten Fächern zu platzieren und die tabelle unten zu drucken, wobei die Wegweisersymbole ausgeschnitten werden, um jedes der Fächer zu beschriften, in denen die Schrauben gelagert sind.

Schneckentyp	Teil Nr.	Wegfindungssymbol	Picture
M1.2 x L1.9 3IP	M1334206-001 M1334207-001
M1.2 x L2.8 3IP	M1352116-001 M1352117-001
M1.2 x L2.7 3IP	M1369668-001
M1.2 x L1.9 3IP	M1334230-001 M1334231-001
M1.2 x L2.5 3IP	M1352134-001 M1352135-001
M1.2 x L1.5 3IP	M1334202-001 M1334202-001
M1.2 x L1.5 3IP	M1334177-001 M1334229-001
M1.2 x L2.1 3IP	M1341576-001 M1341577-001
M1.2 x L2.3 3IP	M1341578-001 M1341579-001
