Einrichten eines Netzwerks für Hyper-V-Hosts und ‑Cluster im VMM-Fabric

Lesen Sie diesen Artikel, um Netzwerkeinstellungen für Hyper-V-Hosts und -Cluster im Compute-Fabric von System Center – Virtual Machine Manager (VMM) einzurichten.

Sie können Netzwerkeinstellungen mithilfe eines logischen Switches auf einen Hyper-V-Host oder ‑Cluster anwenden. Durch das Anwenden eines logischen Switches wird sichergestellt, dass logische Netzwerke und andere Netzwerkeinstellungen mehreren physischen Netzwerkadaptern konsistent zugewiesen werden.

Vor der Installation

• Wenn Sie die Netzwerkeinstellungen manuell konfigurieren möchten, stellen Sie sicher, dass Sie logische Netzwerke eingerichtet haben, bevor Sie beginnen. Stellen Sie zudem sicher, dass die Netzwerkstandorte in Ihren logischen Netzwerken so konfiguriert sind, dass sie die Hostgruppe des Hosts verwenden, dem Sie sie zuweisen möchten. Überprüfen Sie dies unter Fabric>Server>Alle Hosts und wählen Sie die Hostgruppe aus. Klicken Sie unter Hosts auf den Host und dann auf >Eigenschaften.
• Wenn Sie einen logischen Switch verwenden möchten, müssen Sie die Profile für den logischen Switch und den Port erstellen.

Konfigurieren von Netzwerkeinstellungen mit einem logischen Switch

Dazu müssen Sie den logischen Switch und Portprofile konfigurieren, die Sie anwenden. Dann müssen Sie angeben, wofür der physische Netzwerkadapter verwendet wird, und die Netzwerkeinstellungen durch Anwenden eines logischen Switches konfigurieren. Die Netzwerkadapter, die Sie konfigurieren, können physische oder virtuelle Adapter auf den Hosts sein.

Angeben, wofür der Netzwerkadapter verwendet wird

Unabhängig von den Portprofilen und logischen Switches, die Sie in Ihrer Netzwerkkonfiguration verwenden, müssen Sie angeben, ob ein Netzwerkadapter in einem Host für virtuelle Computer, Hostverwaltung, für beides oder für keins von beidem verwendet wird. (Der Host muss bereits in VMM verwaltet werden.)

1. Öffnen Sie Fabric>Server>Alle Hosts> Name der Hostgruppe >Hosts>Host>Eigenschaften>Hardware.
2. Wählen Sie unter Netzwerkadaptern den physischen Netzwerkadapter aus, den Sie konfigurieren möchten.
   • Wenn Sie diesen Netzwerkadapter für virtuelle Computer verwenden möchten, stellen Sie sicher, dass Verfügbar für die Platzierung aktiviert ist.
   • Wenn Sie diesen Netzwerkadapter für die Kommunikation zwischen dem Host und dem VMM-Verwaltungsserver verwenden möchten, stellen Sie sicher, dass Von Verwaltung verwendet aktiviert ist. Sie müssen sicherstellen, dass mindestens ein Netzwerkadapter für die Kommunikation zwischen dem Host und dem VMM-Verwaltungsserver verfügbar ist.
3. Sie müssen keine einzelnen Einstellungen in Logische Netzwerkkonnektivität konfigurieren, da Sie einen Switch verwenden.

Anwenden eines logischen Switches

1. Öffnen Sie Fabric>Server>Alle Hosts>Hostgruppe>Hosts>Host>Eigenschaften>Virtuelle Switches.

2. Wählen Sie den von Ihnen erstellten logischen Switch aus. Wählen Sie unter Adapter den physischen Adapter aus, auf den Sie den logischen Switch anwenden möchten.

3. Wählen Sie in der Liste Uplink-Portprofil das Uplink-Portprofil aus, das Sie anwenden möchten. Die Liste enthält die Uplink-Port-Profile, die dem von Ihnen ausgewählten logischen Switch hinzugefügt wurden. Wenn ein Profil fehlt, überprüfen Sie die Konfiguration des logischen Switches und kehren Sie dann zu dieser Eigenschaftregisterkarte zurück. Wählen Sie OK aus, um den Vorgang abzuschließen.

   Hinweis

   Wenn Sie den virtuellen Switch nicht bereits erstellt haben, kann es sein, dass der Host vorübergehend die Netzwerkverbindung verliert, wenn VMM den Switch erstellt.

4. Wiederholen Sie die Schritte nach Bedarf. Wenn Sie das gleiche logische Switch‑ und Uplink-Port-Profil auf zwei oder mehr Adapter anwenden, können die beiden Adapter je nach Einstellung des logischen Switches zu einem Team zusammengefasst werden. Um herauszufinden, ob sie kombiniert werden sollen, öffnen Sie die Eigenschaften für logische Switchesund wählen Sie die Registerkarte Uplink aus, und zeigen Sie die Einstellung für den Uplink-Modus an. Wenn die Einstellung Team lautet, werden die Adapter kombiniert. Der spezifische Modus, in dem sie kombiniert werden, wird durch eine Einstellung im Uplinkportprofil bestimmt.

5. Nach dem Anwenden des logischen Switches können Sie die Einstellungen des Netzwerkadapters überprüfen und feststellen, ob sie mit dem Switch übereinstimmen:

   • Wählen Sie Fabric>Netzwerk>Logische Switches>Home>Anzeigen>Hosts aus.
   • Überprüfen Sie unter Informationen des logischen Switches für Hosts die Einstellungen. Vollständig konform gibt an, dass die Hosteinstellungen mit dem logischen Switch konform sind. Teilweise konform weist auf einige Probleme hin. Überprüfen Sie die Gründe für Compliancefehler. Nicht kompatibel gibt an, dass keines der IP-Subnetze und VLANs, die für das logische Netzwerk definiert sind, dem physischen Adapter zugewiesen ist. Wählen Sie den Switch >Korrigieren aus, um dies zu beheben.
   • Wenn Sie über einen Cluster verfügen, überprüfen Sie jeden Knoten.

Festlegen der Affinität zwischen vNICs und pNICs

Dieser Abschnitt enthält informationen zum Festlegen der Affinität zwischen virtuellen Netzwerkadaptern (vNICs) und physischen Netzwerkadaptern (pNICs). Die Affinität zwischen pNICs und vNICs sorgt für Flexibilität beim Routing von Netzwerkdatenverkehr über kombinierte pNICs. Mit dieser Funktion können Sie den Durchsatz erhöhen, indem Sie einen RDMA-fähigen physischen Adapter mit einer RDMA-aktivierten vNIC verbinden. Außerdem können Sie bestimmte Arten von Datenverkehr (z. B. Live-Migration) an einen physischen Adapter mit höherer Bandbreite weiterleiten. In HCI-Bereitstellungsszenarien können Sie durch Angabe der Affinität SMB-Multichannel verwenden, um einen hohen Durchsatz für SMB-Datenverkehr zu erzielen.

Voraussetzungen

Stellen Sie Folgendes sicher:

1. Logischer Switch wird auf einem Host bereitgestellt.
2. Die SET-Teaming-Eigenschaft ist im logischen Switch aktiviert.

führen Sie die folgenden Schritte aus:

Für einen Host kann die Affinität zwischen vNIC und pNIC auf virtueller Switchebene festgelegt werden. Sie können die Affinität definieren, wenn Sie dem virtuellen Switch entweder einen neuen virtuellen Netzwerkadapter hinzufügen oder die Eigenschaften eines vorhandenen virtuellen Netzwerkadapters ändern.

1. Öffnen Sie Fabric>Server>Alle Hosts>Hostgruppe>Hosts>Host. Klicken Sie mit der rechten Maustaste auf Host, wählen Sie Eigenschaften aus, und navigieren Sie zur Registerkarte Virtuelle Switches.

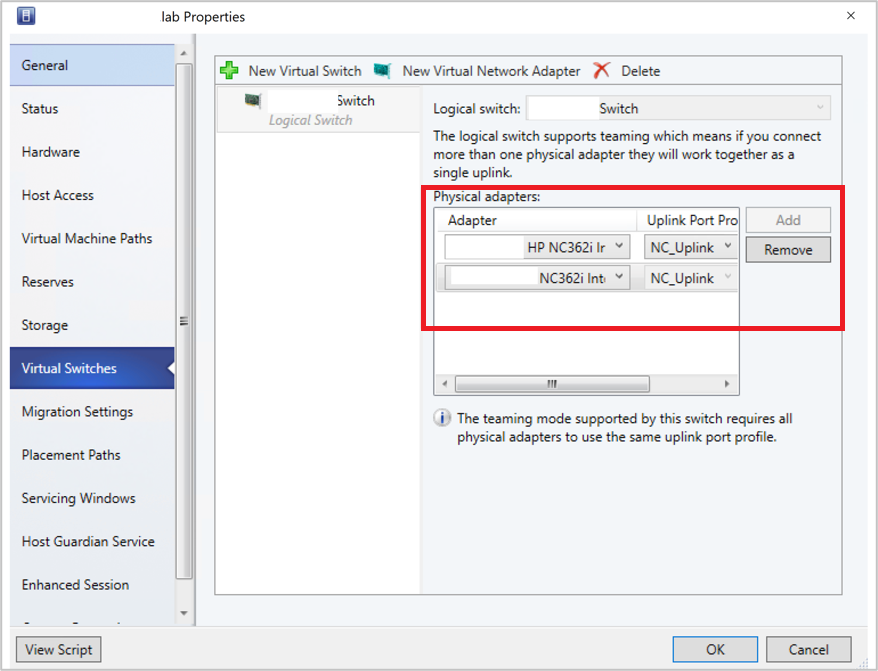

2. Vergewissern Sie sich, dass die zu gruppierenden physischen Adapter hier hinzugefügt werden. Affinität kann nur für physische Adapter zugeordnet werden, die hier hinzugefügt werden.



3. Wählen Sie Neuer virtueller Netzwerkadapter aus, um dem virtuellen Switch eine neue vNIC hinzuzufügen.

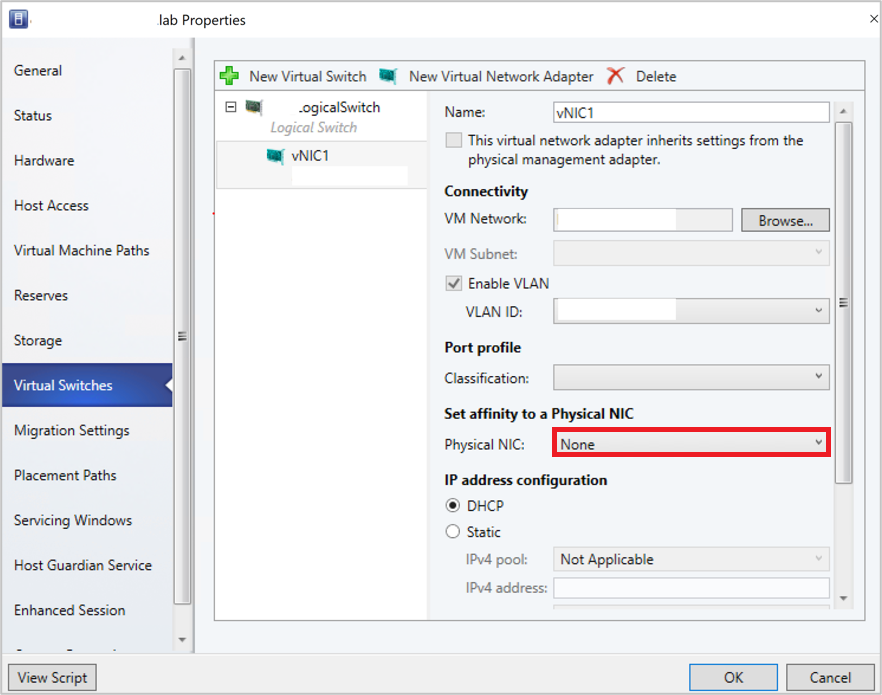

4. In der Standardeinstellung wird der Affinitätswert auf None festgelegt. Diese Einstellung entspricht dem vorhandenen Verhalten, bei dem das Betriebssystem den Datenverkehr von vNIC an einen der gruppierten physischen NICs verteilt.

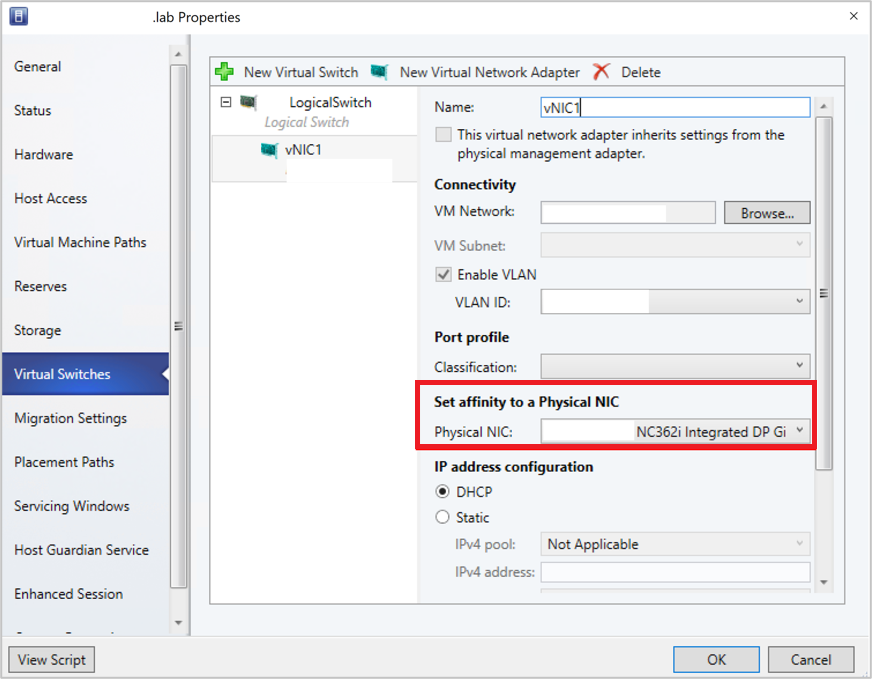

5. Legen Sie die Affinität zwischen einer vNIC und physischer NIC fest, indem Sie einen physischen Adapter aus dem Dropdownmenü auswählen.



6. Sobald die Affinität definiert ist, wird der Datenverkehr von der vNIC an den zugeordneten physischen Adapter weitergeleitet.

   Hinweis

   • Es wird empfohlen, keinen der physischen Adapter nach dem Teaming zu entfernen, da dadurch die zugewiesenen Affinitätszuordnungen aufgehoben werden können.

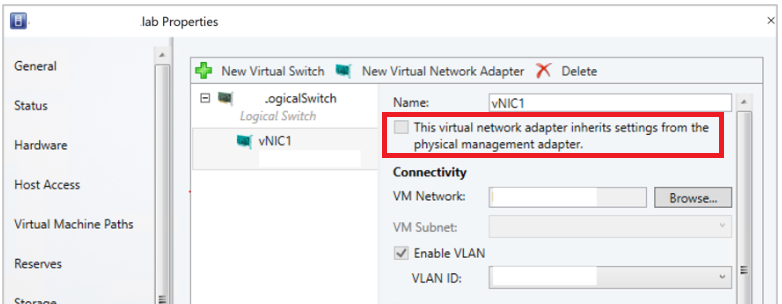

   • Wenn die Option Dieser virtuelle Adapter erbt die Eigenschaften vom physischen Verwaltungsadapter, kann die Affinität nicht für vNICs definiert werden, die den Verwaltungsdatenverkehr verarbeiten.



Häufig gestellte Fragen

F: Ich habe einen SET-aktivierten Switch bereitgestellt und drei physische Adapter pNIC1, pNIC2 und pNIC3 gruppiert. Ich habe die Affinität zwischen vNIC1 und pNIC1 festgelegt. Wenn pNIC1 aus irgendeinem Grund sinkt, gibt es keinen Datenverkehr von vNIC1?

A: Nein, Der Datenverkehr fließt weiterhin von vNIC1 zu einem der physischen Adapter (pNIC2 und pNIC3). Wenn ein physischer Adapter, für den Sie eine Affinität definiert haben, sinkt, überschreibt das Standardverhalten des SET-Switches das Affinitätsverhalten. Dies bedeutet, dass das Betriebssystem den Datenverkehr von vNIC1 zu einem der aktiven physischen Adapter (pNIC2 oder pNIC3) zuordnen wird.

Überwachen physischer Netzwerkgeräte

VMM unterstützt das Netzzugangsschicht Ermittlungsprotokoll (LLDP). Sie können nun die LLDP-Informationen verwenden, um die Eigenschaften und Informationen des physischen Netzwerks remote zu überwachen. Sie können diese Informationen mithilfe der VMM-Konsole und PowerShell anzeigen.

Konsolenansicht

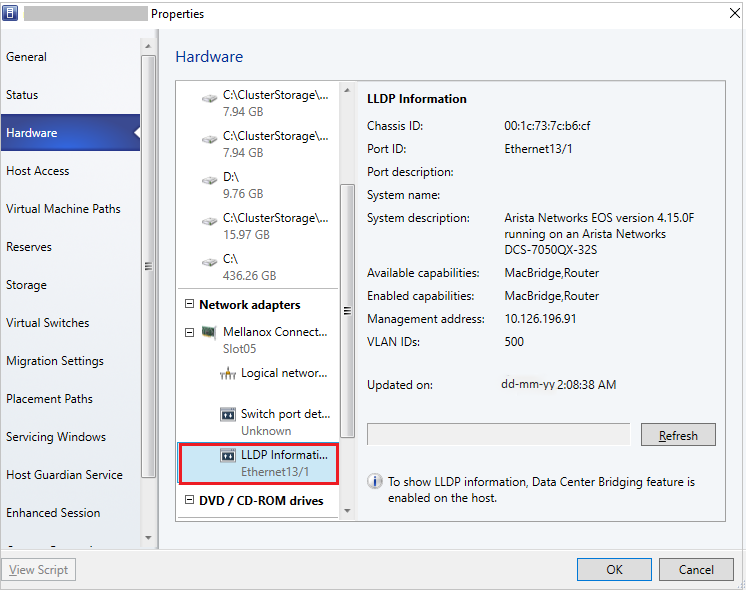

Um die Details von Netzwerkgeräten über die VMM-Konsole abzurufen, navigieren Sie zu Ansicht>Host>Eigenschaften>Hardwarekonfiguration>Netzwerkadapter.

Hinweis

Die angezeigten Details enthalten einen Zeitstempel (aktualisiert am). Aktualisieren Sie die Seite, um die aktuellen Details abzurufen.

Folgende LLDP-Informationen werden angezeigt:

Angezeigte Informationen	Beschreibung
Gehäuse-ID	Wechseln der Gehäuse-ID
Port-ID	Wechseln des Anschlusses, an den die NIC angeschlossen ist
Port-Beschreibung	Details zum Port z. B. Typ
Name der Systemherstellers	Hersteller, Softwareversionsdetails
Systembeschreibung	Detaillierte Systembeschreibung
Verfügbare Funktionen	Verfügbare Systemfunktionen (z. B. Wechseln, Routing)
Aktivierte Funktionen	Aktivierte Systemfunktionen (z. B. Wechseln, Routing)
VLAN-ID	Virtueller LAN-Bezeichner
Managementadressen	IP-Managementadresse

PowerShell

Verwenden Sie den folgenden PowerShell-Befehl, um die LLDP-Details anzuzeigen/zu aktualisieren:

Set-SCVMHostNetworkAdapter -RefreshLLDP

Hinweis

Standardmäßig wird die Wartezeit von LLDP-Paketen auf 30 Sekunden festgelegt. Sie können diesen Wert ändern, indem Sie den Registrierungsschlüssel unter Software\Microsoft\Microsoft System Center Virtual Machine Manager Server\Settings\LLdpPacketWaitIntervalSeconds ändern. Der Mindestwert ist 5 Sekunde und der Höchstwert 300 Sekunden.

Nächste Schritte

Einrichten des Speichers für Hyper-V-Hosts.
