Zuweisen und Verwalten von IP-Adressen

  • 6 Minuten

Als Lead System Engineer bei Contoso führen Sie einen Pilotversuch durch, um virtuelle Azure-Netzwerke und deren Interaktion zwischen öffentlichen und privaten Adressräumen zu testen. Für die Umsetzung dieses Pilotversuchs müssen Sie herausfinden, wie Sie private und öffentliche IP-Adressen bei der Erstellung von Azure-Ressourcen zuweisen.

Zuweisen einer IP-Konfiguration während der VM-Erstellung

Wenn Sie eine VM in Azure erstellen, wird diese automatisch mit einem Azure-VNET verbunden. Azure konfiguriert die VM zudem in einem privaten IPv4-Subnetz und weist ihr eine öffentliche IPv4-Adresse zu. Sie können die Einstellungen für das VNET, das Subnetz und die öffentliche IP-Adresse während oder nach der VM-Erstellung neu konfigurieren.

Hinweis

Sie können an dieser Stelle auch ein zusätzliches VNET, Subnetz oder eine zusätzliche öffentliche IP-Adresse erstellen.

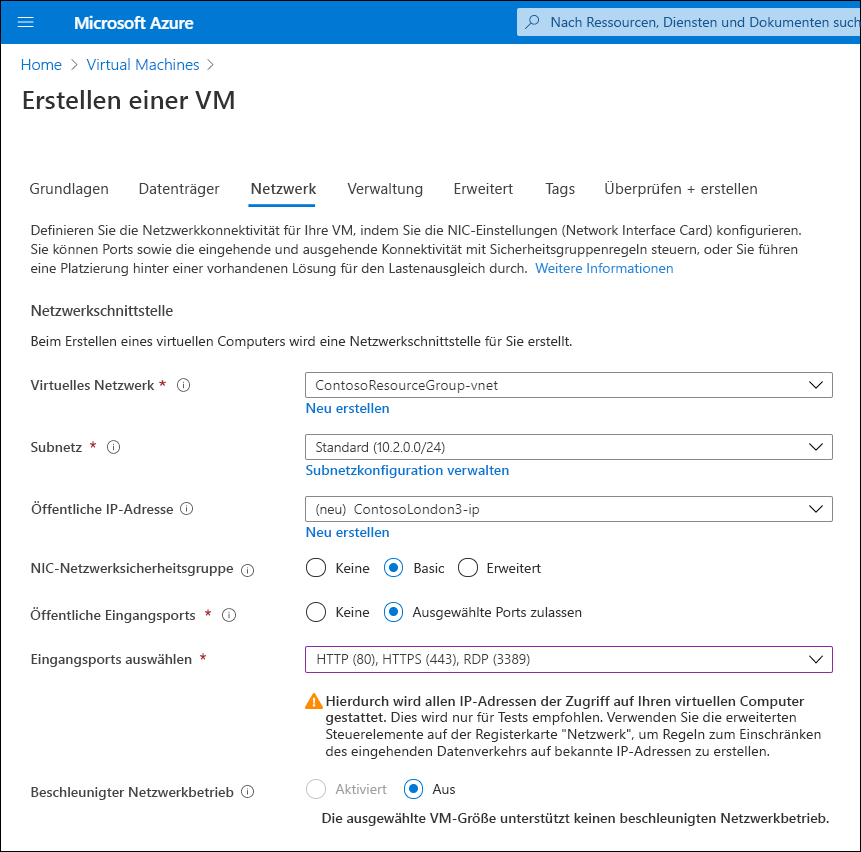

Screenshot der Seite

Wenn Sie die Netzwerkeinstellungen des virtuellen Computers über das Azure-Portal neu konfigurieren möchten, wählen Sie auf der Seite "Virtuelle Computer " die entsprechende VM aus, und wählen Sie dann unter "Einstellungen" die Option "Netzwerk" aus. Sie können die folgenden Einstellungen überprüfen und weitgehend auch konfigurieren:

  • IP-Konfiguration (Private IP-Adresse der NIC und Verknüpfung zu öffentlicher IP-Adresse der NIC)
  • Netzwerkschnittstelle
  • VNET/Subnetz
  • Öffentliche IP-Adresse der NIC
  • Private IP-Adresse der NIC
  • Regeln für eingehende Ports
  • Regeln für ausgehende Ports
  • Anwendungssicherheitsgruppen
  • Lastenausgleich

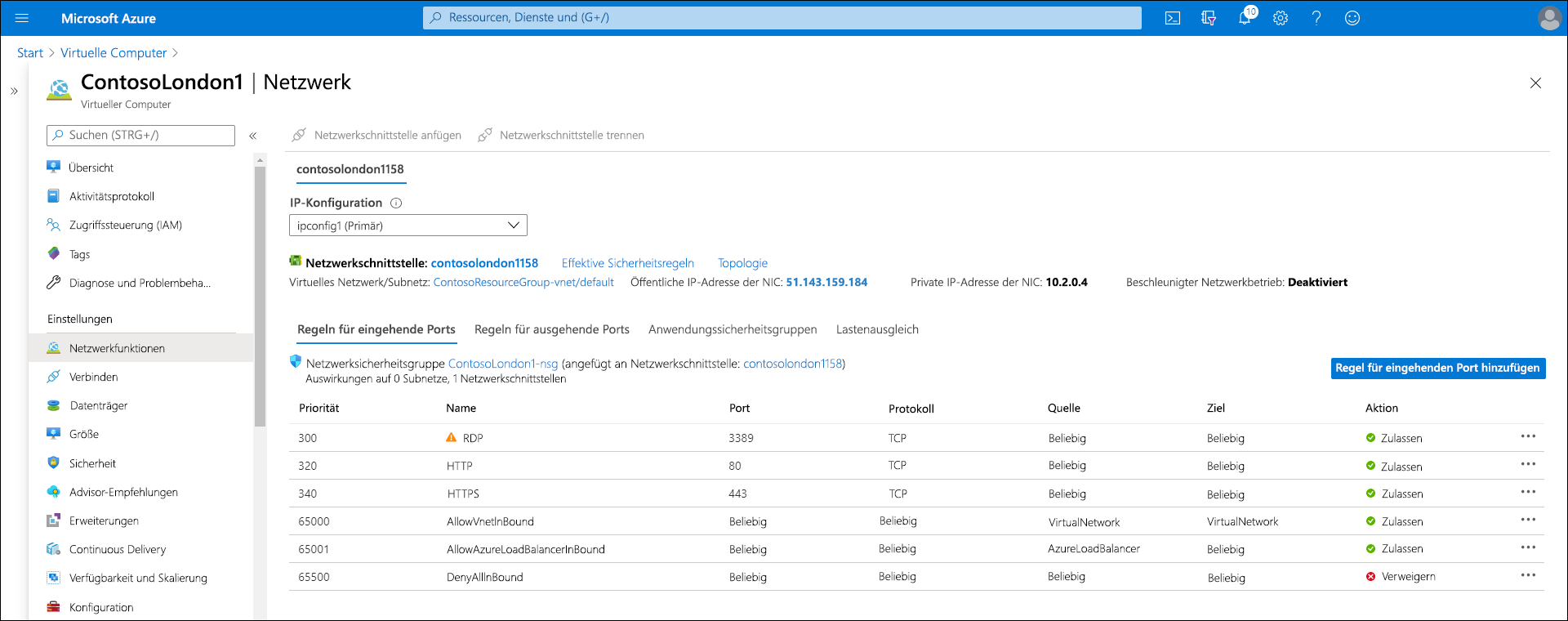

Screenshot der Seite

Hinweis

Wenn die VM nicht ausgeführt wird, können Sie auch Netzwerkschnittstellen anfügen und trennen.

Sie können auch die geltenden Sicherheitsregeln und die Topologie überprüfen. Über die Topologie können Sie die Gesamtzuordnung Ihres VNET einsehen und das entsprechende Objekt für die Neukonfiguration auswählen.

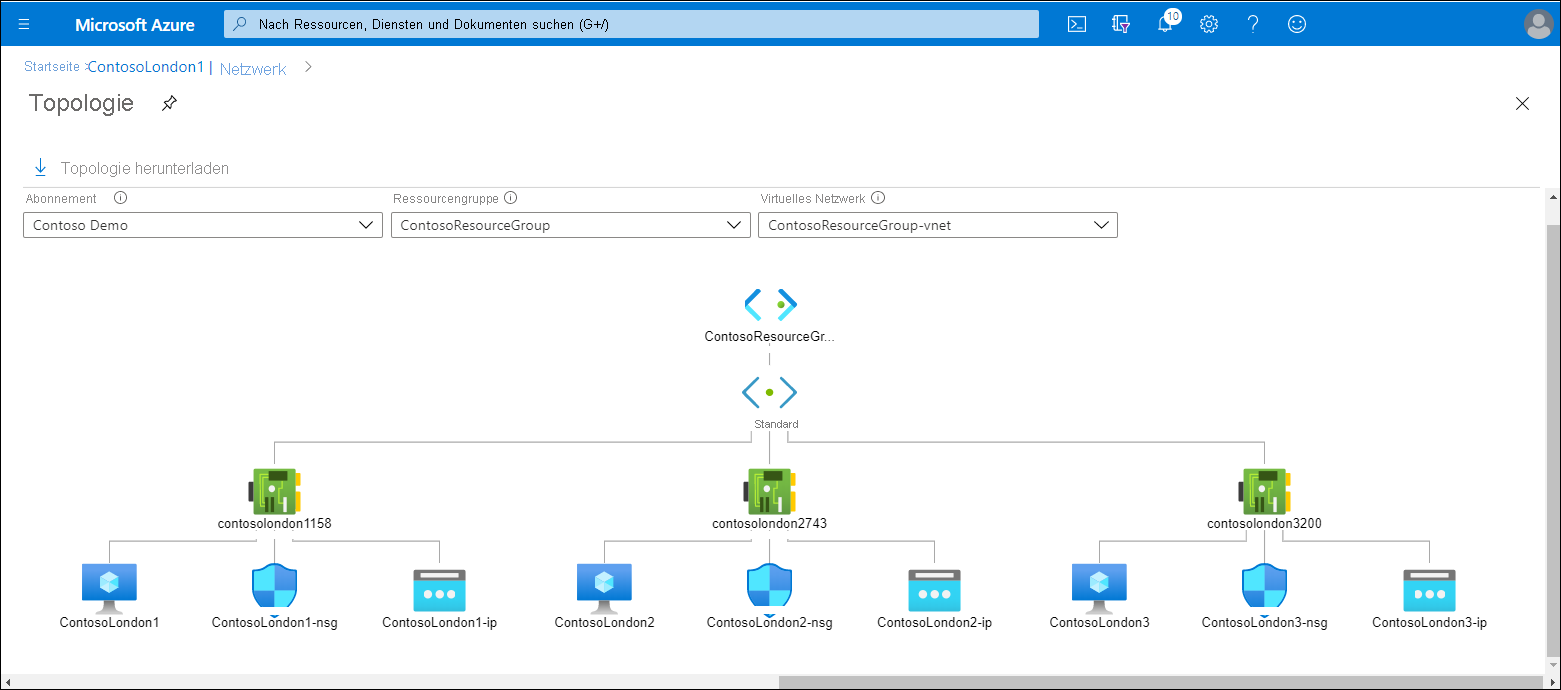

Screenshot der Topologieseite im Azure-Portal. Die VNet-Topologie, an die die VM ContosoLondon1 angefügt ist, weist die Ressourcengruppe oben in einer strukturähnlichen Struktur auf. Verbunden unter der Ressourcengruppe ist das Standard-VNET, das wiederum drei Netzwerkschnittstellen enthält, die jeweils drei VMs zugeordnet sind. Jeder virtuelle Computer hat einen Knoten für den virtuellen Computer selbst, die ihm zugewiesene Netzwerksicherheitsgruppe und einen Knoten, der die IP-Konfiguration für diesen virtuellen Computer darstellt.

Verwalten von IP-Adressen für VMs

Nachdem Sie Ihren virtuellen Computer oder eine andere Ressource erstellt haben, können Sie die Einstellungen für private IP-Adressen jederzeit neu konfigurieren. Gehen Sie folgendermaßen vor, um die private IP-Konfiguration für einen virtuellen Computer zu überprüfen oder zu bearbeiten:

  1. Navigieren Sie im Azure-Portal zu virtuellen Computern, und wählen Sie dann die entsprechende VM aus.

  2. Wählen Sie auf der Seite "Übersicht" für den ausgewählten virtuellen Computer "Netzwerk" aus.

  3. Wählen Sie die entsprechende Netzwerkschnittstelle aus.

  4. Wählen Sie IP-Konfigurationen aus.

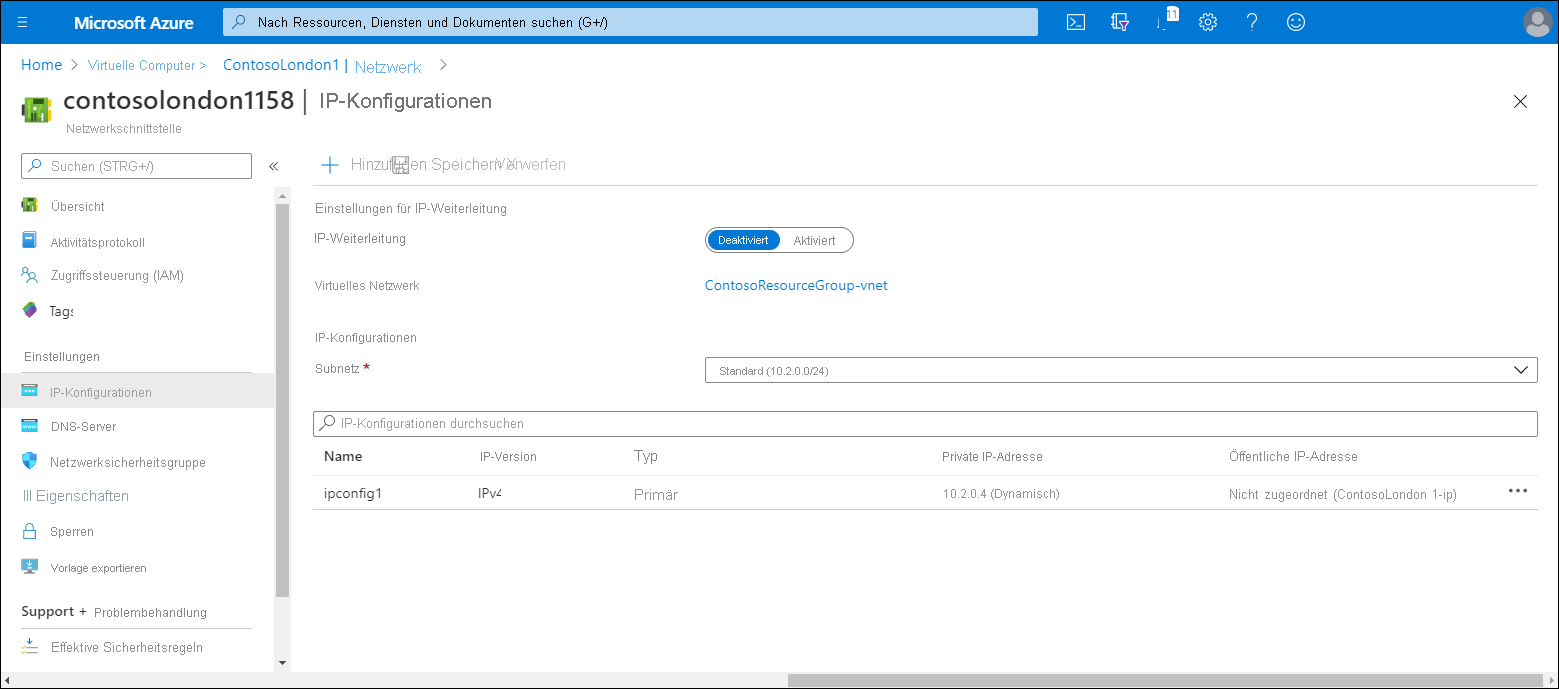

    Screenshot der IP-Konfigurationsseite für die Netzwerkschnittstelle einer ausgewählten VM. IP-Weiterleitungseinstellungen sind auf

  5. Wählen Sie in der Tabelle unter „IP-Konfigurationen“ den aufgelisteten Eintrag aus.

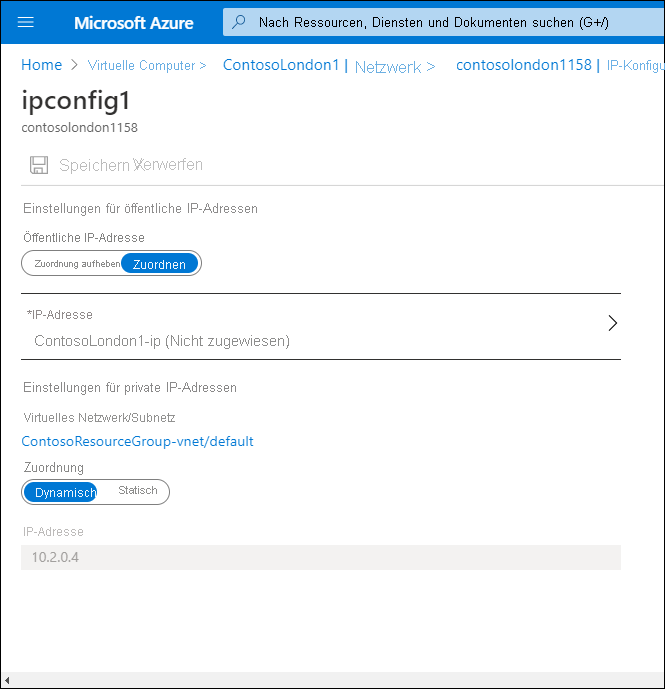

    Screenshot der Seite

  6. Wenn Sie die öffentliche IP-Adresse aus der Ressource entfernen möchten, wählen Sie unter den Einstellungen für öffentliche IP-Adressendie Option "Trennen" aus.

  7. Wenn Sie die Konfiguration der öffentlichen IP-Adresse ändern möchten, wählen Sie unter den Einstellungen für öffentliche IP-Adressendie IP-Adresse aus.

  8. Wählen Sie auf der Seite " Öffentliche IP-Adresse auswählen" die Option "Neu erstellen" aus.

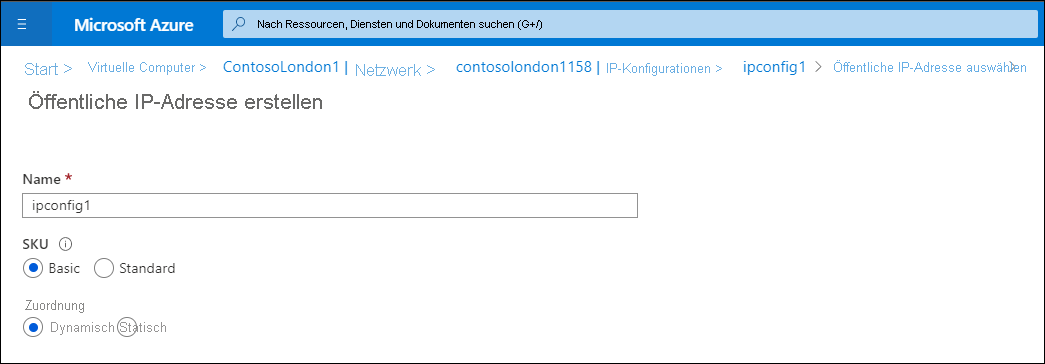

    Screenshot der Seite

  9. Geben Sie einen neuen Namen ein, wählen Sie die SKU- und Zuordnungsmethoden und dann OK aus.

  10. Unter den Einstellungen für private IP-Adressen können Sie die Zuweisung von "Dynamisch" in "Statisch" ändern. Wenn Sie von "Dynamisch" wechseln, wird die statische Adresse standardmäßig auf dieselbe IP-Adresse festgelegt, die dynamisch zugewiesen wurde, obwohl Sie sie ändern können.

  11. Nehmen Sie alle Änderungen vor, und wählen Sie dann "Speichern" aus.
