Abrufen von Netzwerkerfassungen aus einer Tasksequenz in Windows PE

Dieser Artikel enthält die Schritte zum Abrufen von Netzwerkerfassungen aus einer Tasksequenz in Der Windows Preinstallation Environment (Windows PE).

Ursprüngliche Produktversion: Microsoft System Center 2012 R2 Configuration Manager, Configuration Manager (Current Branch)
Ursprüngliche KB-Nummer: 4034393

Zusammenfassung

Microsoft-Support fordert Kunden manchmal auf, eine Netzwerkablaufverfolgung zu erfassen, wenn eine Configuration Manager-Tasksequenz fehlschlägt und einen Netzwerkfehler zurückgibt. In der Regel fordern wir an, dass Sie eine Netzwerkablaufverfolgung erfassen, indem Sie die Portspiegelung auf dem LAN-Switch konfigurieren oder eine Netzwerkablaufverfolgung auf einem VM-Host (Virtual Machine) erfassen, wenn das Problem von einem virtuellen Computer reproduziert werden kann.

Es ist schwierig, eine Netzwerkablaufverfolgung in Windows PE zu erfassen, da der Netsh Befehl die Ablaufverfolgung in Windows PE nicht unterstützt. Darüber hinaus können Sie keine Bindung an einen Netzwerkadapter vornehmen, wenn Sie einfach kopieren und dann den Befehl "Netzwerkmonitor" in Windows PE ausführen.

Erfassen einer Netzwerkablaufverfolgung in Windows PE

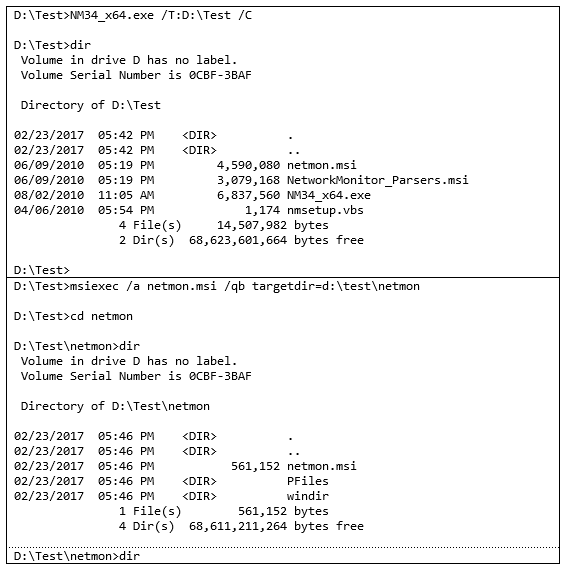

  1. Extrahieren Sie die Microsoft Network Monitor-Setupdatei in einen lokalen Ordner, und extrahieren Sie dann die Netmon.msi mithilfe von Msiexec.exe.

    Screenshot der Ausgabe für den Befehl

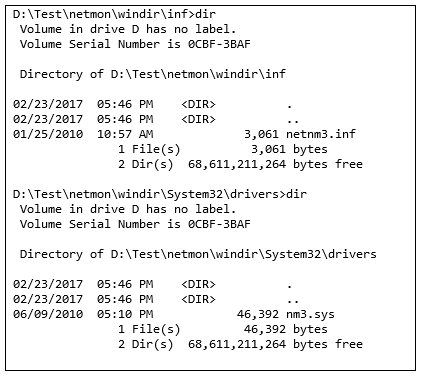

  2. Suchen Sie in den extrahierten Dateien die Netzwerküberwachungstreiberdateien Netnm3.inf und Nm3.sys.

    Screenshot der extrahierten Dateien.

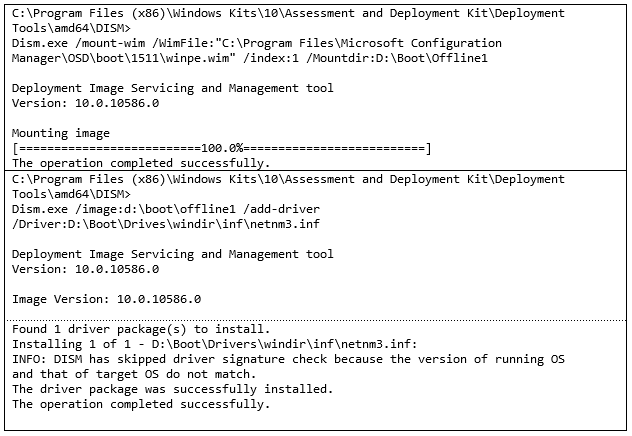

  3. Mount the boot image source file and inject the driver Netnm3.inf into it. Beachten Sie, dass es sich bei der Bilddatei um das ursprüngliche Quellbild handelt, nicht um die Datei mit einer Paket-ID.

    Screenshot der Ausgabe nach dem Einbinden des ursprünglichen Quellimages.

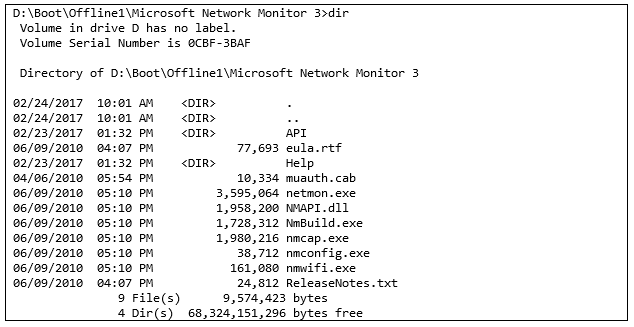

  4. Kopieren Sie den Microsoft Network Monitor 3-Ordner aus den extrahierten Netzwerkmonitordateien in den <ordner Image_MountDir> . Der Ordner "Microsoft Network Monitor 3 " enthält alle ausführbaren Dateien (.exe), die zum Installieren und Ausführen von Network Monitor 3.4 erforderlich sind.

    Screenshot der Microsoft Network Monitor 3-Ordnerdetails.

  5. Kopieren Sie Nm3.sys in die folgenden Ordner. Nur das SYSTEM-Konto verfügt über Schreibberechtigungen. Daher müssen Sie Psexec.exe verwenden, um eine Eingabeaufforderung mit SYSTEM-Kontext zu starten.

    • <Image MountDir>\Windows\System32\drivers
    • <Image MountDir>\Windows\System32\DriverStore\FileRepository\netnm3.inf_amd64_ddce99a12d11c79a

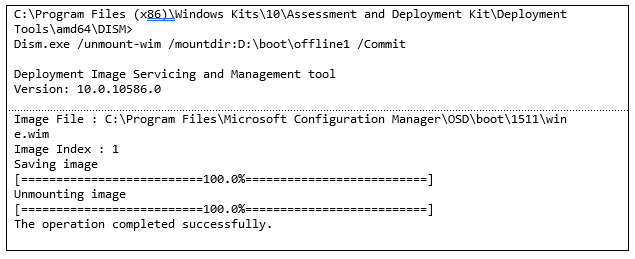

  6. Heben Sie die Bereitstellung auf, und übernehmen Sie dann das Windows PE-Image. Fügen Sie das Startimage in der Configuration Manager-Konsole hinzu, oder aktualisieren Sie den Verteilungspunkt, wenn Sie ein vorhandenes Startimage bearbeiten.

    Screenshot der Ausgabe nach dem Aufheben der Bereitstellung und Commit des Windows PE-Images.

  7. Starten Sie den Computer über PXE oder Startmedien. Nachdem das Startimage geladen wurde, drücken Sie F8, und führen Sie die folgenden Befehle im Ordner "Microsoft Network Monitor 3 " aus. Der erste Befehl bindet den Netzwerkmonitortreiber an den Netzwerkadapter.

    Screenshot der Befehle nmconfig.exe/installieren und netmon.exe.

Sie können jetzt eine neue Ablaufverfolgungsdatei erstellen und mit der Erfassung beginnen. Die Parser sind nicht verfügbar. Sie können die Ablaufverfolgung jedoch speichern, nachdem das Problem reproduziert wurde, und die Ablaufverfolgung kann auf einem anderen Computer analysiert werden.
