Analysieren des Ressourcenverbrauchs und der Threadaktivitäten auf Benutzeroberflächen (XAML)

Verwenden Sie den Profiler Anwendungszeitachse , um Leistungsprobleme in Bezug auf die Anwendungsinteraktion in XAML-Anwendungen zu suchen und zu beheben. Mit diesem Tool können Sie die Leistung von XAML-Anwendungen verbessern, indem Sie eine detaillierte Ansicht des Ressourcenverbrauchs einer Anwendung anzeigen lassen. Sie können analysieren, wie viel Zeit Ihre Anwendung zum Vorbereiten von Benutzeroberflächenframes (Anordnen und Rendern), zum Verarbeiten von Netzwerk- und Datenträgeranforderungen sowie in Szenarios wie Starten von Anwendungen, Laden von Seiten und Ändern von Fenstergrößen benötigt.

Die Anwendungszeitachse ist eines der Tools, die Sie mit dem Befehl Debuggen>Leistungsprofiler starten können.

Dieses Tool ersetzt das Tool XAML-UI-Reaktionsfähigkeit, das Teil des Diagnosetoolsets älterer Versionen von Visual Studio war.

Sie können dieses Tool auf den folgenden Plattformen verwenden:

• Universelle Windows-Apps (unter Windows 10 und höher)
• Windows 8.1
• Windows Presentation Foundation (.NET 4.0 und höher)
• Windows 7

Hinweis

Zusätzlich zu den Daten der Anwendungszeitachse können Sie Daten zu CPU-Auslastung und Energieverbrauch sammeln und analysieren. Weitere Informationen finden Sie unter Profilerstellungstools mit oder ohne den Debugger ausführen.

Erfassen von Anwendungszeitachsen-Daten

Sie können Profile für die Reaktionsfähigkeit Ihrer App auf dem lokalen Computer, einem angeschlossenen Gerät, dem Visual Studio-Simulator bzw. -Emulatoren sowie auf einem Remotegerät erstellen. Weitere Informationen finden Sie unter Profilerstellungstools mit oder ohne den Debugger ausführen.

Tipp

Führen Sie die App nach Möglichkeit direkt auf dem Gerät aus. Die Anwendungsleistung, die im Simulator oder über eine Remotedesktopverbindung überwacht wird, ist möglicherweise nicht identisch mit der tatsächlichen Leistung auf dem Gerät. Auf der anderen Seite wirkt sich das Sammeln der Daten mithilfe der Visual Studio-Remotetools nicht auf die Leistungsdaten aus.

Im Folgenden finden Sie die grundlegenden Schritte:

1. Öffnen Sie die XAML-App.

2. Klicken Sie auf Debuggen/Leistungsprofiler. Im Fenster ".diagsession" sollte eine Liste der Profilerstellungstools angezeigt werden.

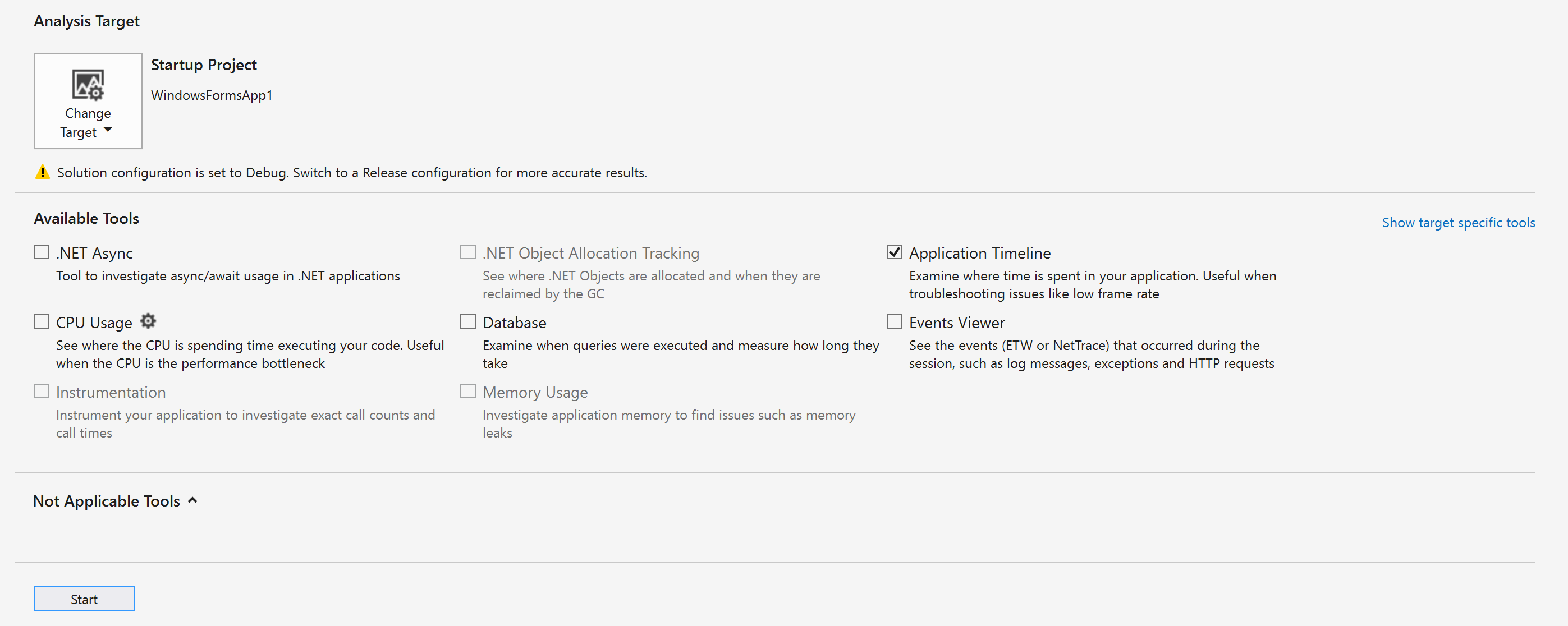

3. Wählen Sie Anwendungszeitachse aus, und klicken Sie unten im Fenster auf Starten .



   Hinweis

   Möglicherweise wird das Fenster „Benutzerkontensteuerung“ angezeigt, in dem Sie zur Eingabe Ihrer Berechtigung zur Ausführung von VsEtwCollector.exe aufgefordert werden. Klicken Sie auf Ja.

4. Führen Sie das Szenario aus, mit dem Sie ein Profil für Ihre App erstellen möchten, um Leistungsdaten zu sammeln.

5. Um die Profilerstellung zu beenden, wechseln Sie zurück zum Fenster ".diagsession", und klicken Sie oben im Fenster auf Beenden .

   Visual Studio analysiert die gesammelten Daten und zeigt die Ergebnisse an.

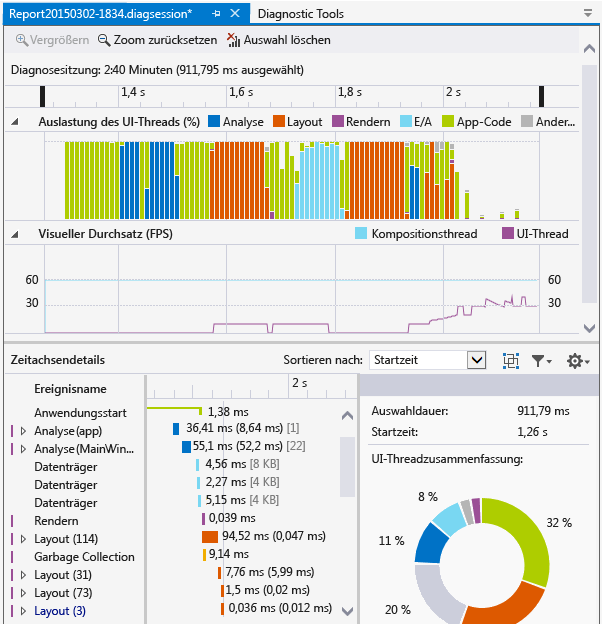

Analysieren von Zeitachsen-Profilerstellungsdaten

Nachdem Sie die Profilerstellungsdaten gesammelt haben, können Sie diese Schritte ausführen, um mit der Analyse zu beginnen:

1. Überprüfen Sie die Informationen in den Diagrammen Auslastung des UI-Threads und Visueller Durchsatz (FPS) , und wählen Sie dann über die Navigationsleisten der Zeitachse den Zeitraum aus, den Sie analysieren möchten.

2. Überprüfen Sie anhand der Informationen in den Diagrammen Auslastung des UI-Threads bzw. Visueller Durchsatz (FPS) die Details in der Ansicht Zeitachsendetails, um mögliche Ursachen für eine scheinbar mangelhafte Reaktionsfähigkeit zu finden.

Berichtsszenarien, Kategorien und Ereignisse

Das Tool Anwendungszeitachse zeigt zeitbezogene Daten zu Szenarien, Kategorien und Ereignissen im Zusammenhang mit der XAML-Leistung.

Zeitachse der Diagnosesitzung

Das Lineal oben auf der Seite zeigt die Zeitachse für die Profilerstellungsinformationen an. Diese Zeitachse gilt sowohl für das Diagramm Auslastung des UI-Threads als auch für das Diagramm Visueller Durchsatz . Sie können den Bereich des Berichtes eingrenzen, indem Sie die Navigationsleisten auf der Zeitachse ziehen, um ein Segment der Zeitachse auszuwählen.

Die Zeitachse zeigt auch alle Benutzermarkierungen an, die Sie eingefügt haben, sowie die Ereignisse des Aktivierungslebenszyklus der App.

Diagramm der Auslastung des UI-Threads

Das Diagramm Auslastung des UI-Threads (%) ist ein Balkendiagramm, in dem für den Verlauf einer Datensammlung die relative Dauer in der jeweiligen Kategorie angezeigt wird.

Diagramm des visuellen Durchsatzes

Das Liniendiagramm Visueller Durchsatz (FPS) zeigt die Bilder pro Sekunde (FPS) auf der UI und dem Kompositionsthread für die App an.

Zeitachse

Die Detailansicht benötigen Sie am häufigsten, um den Bericht zu analysieren. Sie zeigt die CPU-Auslastung Ihrer Anwendung kategorisiert nach dem UI-Frameworksubsystem oder der Systemkomponente an, das/die die CPU verbraucht hat.

Die folgenden Ereignisse werden unterstützt:

name	Beschreibung
Analyse	Für das Analysieren von XAML-Dateien und Erstellen von Objekten benötigte Zeit. Beim Erweitern eines Analyse-Knotens im Bereich Zeitachsendetails wird die Abhängigkeitskette aller XAML-Dateien anzeigt, die aufgrund des Ausgangsereignisses analysiert wurden. Mit diesem Tipp können Sie unnötige Dateianalysen und Objekterstellungen in leistungssensiblen Szenarios finden und entfernen.
Layout	In großen Anwendungen können Tausende von Elementen zur gleichen Zeit auf dem Bildschirm angezeigt werden. Diese Anzeige kann zu einer niedrigen UI-Framerate und einer entsprechend geringen Reaktionsfähigkeit der Anwendung führen. Das Layoutereignis bestimmt genau die Kosten für die Anordnung jedes Elements (d.h. die Zeit, die für die Vorgänge Arrange, Measure, ApplyTemplate, ArrangeOverride und MeasureOverride aufgewendet wird). Es erstellt auch die visuellen Strukturen, die an einem Layoutdurchlauf beteiligt waren. Sie können diese Visualisierung verwenden, um zu bestimmen, welche logischen Strukturen gelöscht werden müssen, oder um andere Mechanismen mit Verzögerungen auszuwerten, um Ihren Layoutdurchlauf zu optimieren.
Rendern	Zeitaufwand für das Zeichnen von XAML-Elementen auf dem Bildschirm.
E/A	Zeitaufwand für das Abrufen von Daten vom lokalen Datenträger oder von Netzwerkressourcen, auf die über die Microsoft Windows Internet-API (WinINet)zugegriffen wird.
App-Code	Der Zeitaufwand für die Ausführung von Anwendungs- bzw. Benutzercode, der nicht mit der Analyse oder dem Layout zusammenhängt.
Andere XAML	Zeitaufwand für die Ausführung von XAML-Laufzeitcode.

Tipp

Wählen Sie das Tool CPU-Auslastung zusammen mit dem Tool Anwendungszeitachse aus, wenn Sie mit der Profilerstellung beginnen, um App-Methoden anzuzeigen, die im UI-Thread ausgeführt werden. Durch das Verlagern von App-Code mit langer Ausführungsdauer in einen Hintergrundthread kann die UI-Reaktionsfähigkeit verbessert werden.

Anpassen von Zeitachsendetails

Verwenden Sie die Symbolleiste Zeitachsendetails zum Sortieren, Filtern und Angeben der Anmerkungen zu Einträgen in der Ansicht Zeitachsendetails .

name	Beschreibung
Sortieren nach	Sortieren Sie nach Startzeit oder Ereignisdauer.
	Dient zum Hinzufügen oder Entfernen einer Kategorie Frame der obersten Ebene, die Ereignisse nach Frame gruppiert.
	Filtert die Liste anhand ausgewählter Kategorien und der Dauer von Ereignissen.
	Ermöglicht die Angabe von Anmerkungen zu Ereignissen.
