Traduci Board-Unterstützung

Übersicht

Die Traduci nutzt spezielle Hardware, um Bluetooth-Tests zu vereinfachen. Das Traduci-Board ermöglicht es Software auf einem Hostgerät (z. B. einem PC), mit externen Geräten über ein Seitenband zu kommunizieren.

Beispielsweise erfordert ein LE-Kopplungstest, dass ein Peripheriegerät eingeschaltet ist, über bestimmte E/A-Funktionen verfügt und als anschließbar/auffindbar angezeigt wird, bevor es mit gekoppelt werden kann. Das Peripheriegerät verfügt über klar definierte Befehle, die dies ermöglichen können, sodass die BTP-Software auf dem Host diese Befehle über USB an den Traduci sendet, der es wiederum an das entsprechende Gerät weitergibt. Nach erfolgreichem Abschluss der Befehle setzt die BTP-Software den Test fort, indem sie anfordert, dass das Hostpaar mit dem Peripheriegerät gekoppelt wird, das nun bereit ist, die Kopplung zu akzeptieren.

Im vorherigen Szenario macht traduci einiges einfacher: Es ist in der Lage, Strom mit der richtigen Spannung für die Geräte bereitzustellen und abzuschalten, es kann verschiedene Befehle an verschiedene Geräte weiterleiten, und es vermittelt diese Kommunikation durch die richtigen Protokolle und Baudrate.

Es ist wichtig zu beachten, dass BTP-Tests keine enge Abhängigkeit von Traduci haben. Wenn für einen Test andere externe Hardware benötigt wird, ist der BTP so konzipiert, dass er eine einfache Erweiterbarkeit ermöglicht, um dieses Szenario zu unterstützen.

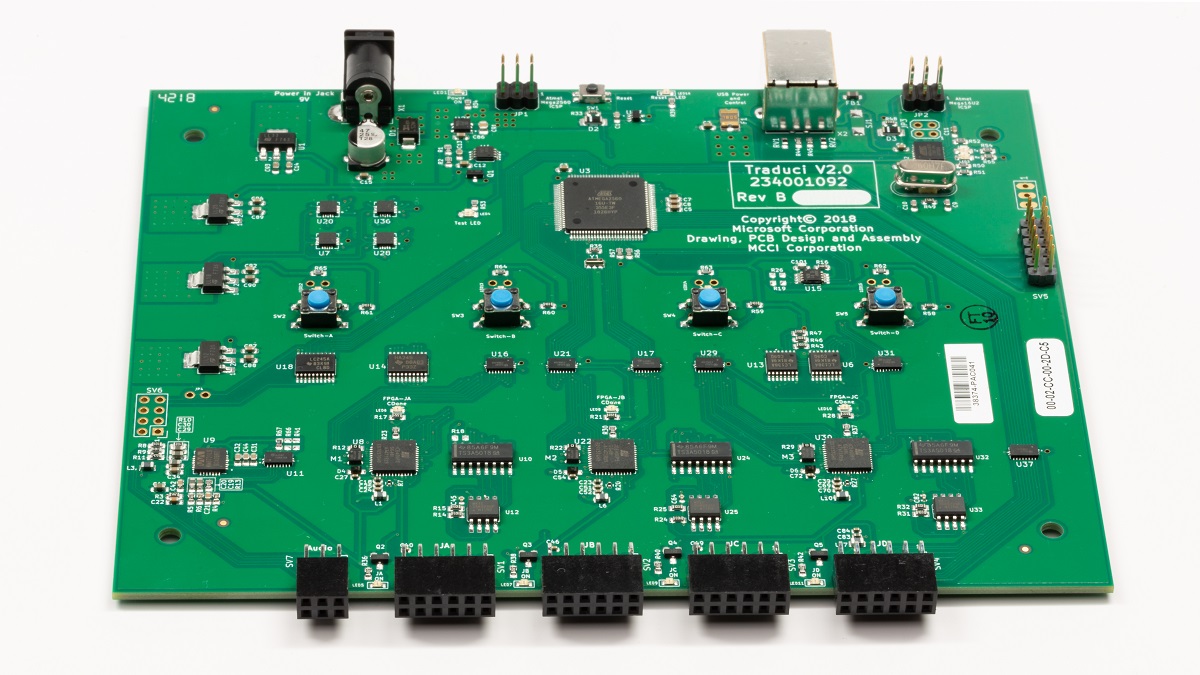

Das Traduci Board wird von MCCI hergestellt

• Vier 12-polige Anschlüsse zur gleichzeitigen Unterstützung von vier Geräten
• Möglichkeit zum gleichzeitigen Weiterleiten von Daten an und von mehreren Geräten
• 3 FPGAs, die mit den Ports JA, JB und JC verbunden sind
• Unterstützt Audiotests über den integrierten Audiocodec
• Nicht beschriftete Pins können je nach Den Anforderungen des an den Port angeschlossenen Geräts problemlos statisch zu HIGH oder LOW zugewiesen werden.
• Traduci unterstützt derzeit keine Hardware-Handshaking mit CTS und RTS.

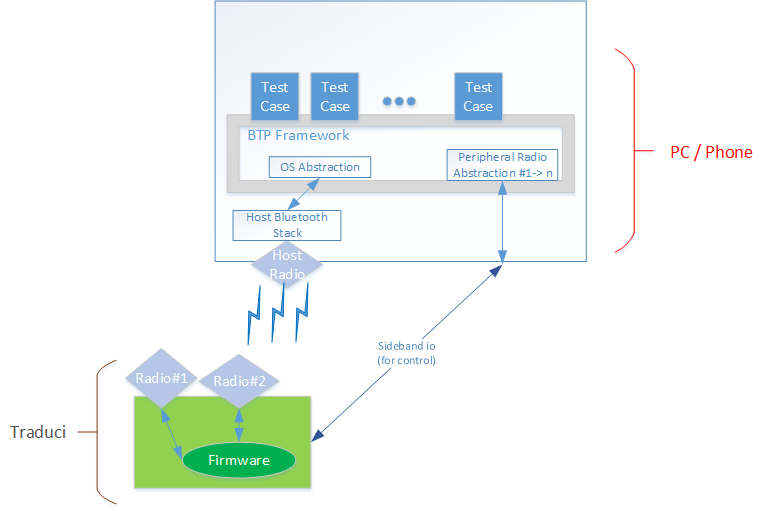

Diese Diagramme zeigen, wie die Traduci-basierten BTP-Tests ausgeführt werden:
