!usb3kd.usb_tree

Die Erweiterung !usb3kd.usb_tree zeigt Informationen über alle USB 3.0-Controller, -Hubs und -Geräte auf dem Computer im Baumformat an.

!usb3kd.usb_tree [1]

Parameter

1
Die Anzeige enthält Statusinformationen für Hubs und Ports.

Beispiele

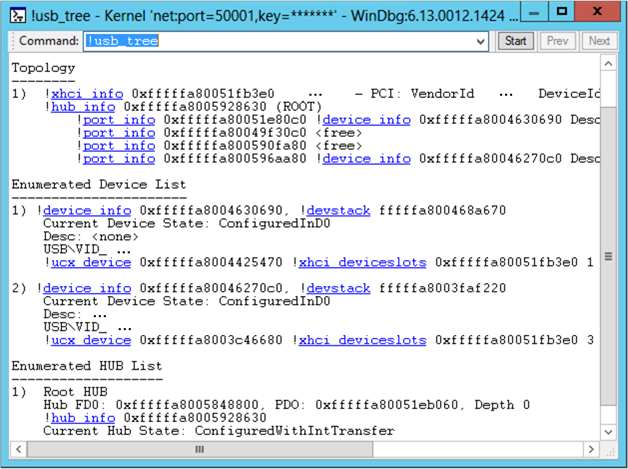

Der folgende Screenshot zeigt die Ausgabe des Befehls !usb_tree.

Die Ausgabe zeigt, dass es einen USB 3.0-Hostcontroller gibt, der durch die Zeile dargestellt wird, die mit !xhci_info beginnt. Die nächste Zeile stellt den Root-Hub für den Hostcontroller dar. Die nächsten vier Zeilen stellen die mit dem Root-Hub verbundenen Ports dar. Sie können sehen, dass an zwei Anschlüssen Geräte angeschlossen sind.

Die Ausgabe verwendet mit der Debugger Markup Language (DML), um Links bereitzustellen. Die Links führen Befehle aus, die detaillierte Informationen zu den einzelnen Objekten im Baum liefern. Sie können beispielsweise Informationen über eines der angeschlossenen Geräte erhalten, indem Sie auf einen der Links !device_info klicken. Alternativ zum Klicken auf einen Link können Sie auch einen Befehl eingeben. Um zum Beispiel Informationen über das erste angeschlossene Gerät zu erhalten, könnten Sie den Befehl !device_info 0xfffffa8004630690 eingeben.

Hinweis Die DML-Funktion ist in WinDbg verfügbar, aber nicht in Visual Studio oder KD.

DLL

Usb3kd.dll

Hinweise

Der Befehl !usb_tree ist der übergeordnete Befehl für diesen Satz von Befehlen.

• !hub_info
• !hub_info_from_fdo
• !device_info
• !device_info_from_pdo
• !port_info

Die Informationen, die von der Befehlsfamilie !usb_tree angezeigt werden, basieren auf Datenstrukturen, die vom USB 3.0-Hub-Treiber verwaltet werden. Informationen über den USB 3.0 Hub-Treiber und andere Treiber im USB 3.0 Stack finden Sie unter USB Driver Stack Architecture. Eine Erklärung der Datenstrukturen, die von den Treibern im USB 3.0-Stack verwendet werden, finden Sie in Teil 2 des Videos USB Debugging Innovations in Windows 8.
